#1 слайд
Электр тоғының жұмысы мен қуаты.

1 слайд

#2 слайд

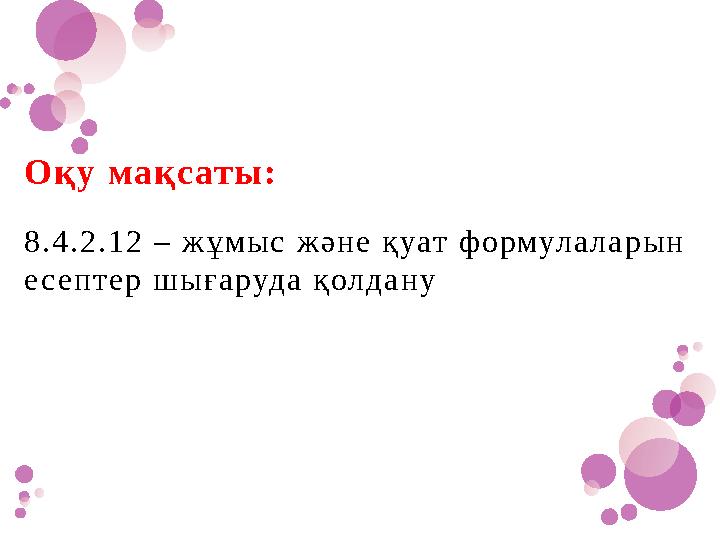

Оқу мақсаты: 8.4.2.12 – жұмыс және қуат формулаларын есептер шығаруда қолдану

2 слайд

#3 слайд
Электр тогының жұмысы Электр тогының бар екенін оның жылулық, химиялық, магниттік және биологиялық әсерлері бойынша білуге болады дедік. Осы әсерлер арқылы электр тогы, нақты айтқанда электр тогының көзі жұмыс жасайды. Мысалы ток өткенде өткізгіш қызады, соның салдарынан олардың ішкі энергиясы өседі. Ал өткізгіштің ішкі энергиясының артуы ток жұмысының есебінен жүреді, осы жұмысты есептейік. Сонда электр өрісі A=qU жұмыс өндіреді.

3 слайд

#4 слайд
A=qU; I=q/t •Тізбектің бөлігіндегі токтың жұмысы ток күшінің кернеуге және жұмыс өндіруге кеткен уақытқа көбейтіндісіне тең: A=IUt егер I=U/R; U=IR; A=IUt=I 2 Rt=U 2 /Rt=Q SI жүйесінде жұмыс Джоульмен (Дж) өлшенеді. 1 Дж = 1А·1В · 1 с Токтың жұмысын өлшеуге арналған құрал электр санауыш деп аталады

4 слайд

#5 слайд

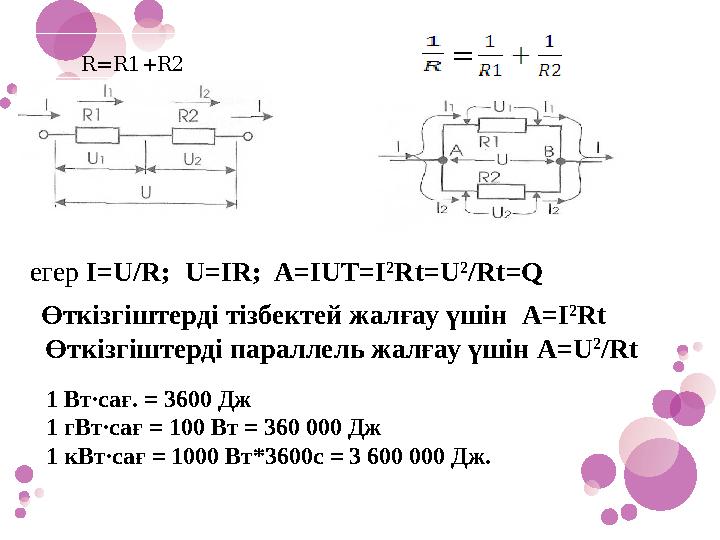

R=R1+R2 егер I=U/R; U=IR; A=IUT=I 2 Rt=U 2 /Rt=Q Өткізгіштерді тізбектей жалғау үшін A=I 2 Rt Өткізгіштерді параллель жалғау үшін A=U 2 /Rt = 1 Вт∙сағ. = 3600 Дж 1 гВт∙сағ = 100 Вт = 360 000 Дж 1 кВт∙сағ = 1000 Вт*3600с = 3 600 000 Дж. =

5 слайд

#6 слайд
Токтың қуаты Токтың қуаты t уақыттағы ток жұмысының сол уақыт аралығына қатынасына тең: P=A/t=IU егер I=U/R; U=IR; P=IU=I 2 R=U 2 /R 1 Вт=1 Дж/с, 1 Дж =1 Вт*с 1 Вт∙сағ. = 3600 Дж 1 гВт∙сағ = 100 Вт*3600с = 360 000 Дж 1 кВт∙сағ = 1000 Вт*3600с= 3 600 000 Дж.

6 слайд

#7 слайд

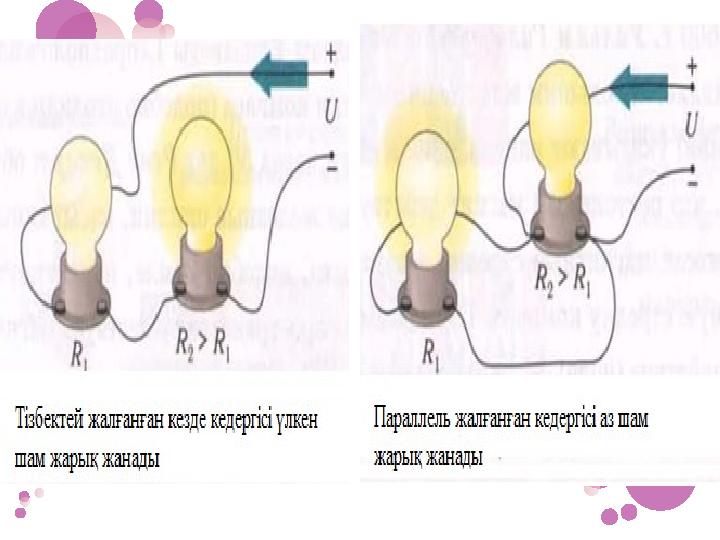

7 слайд

#8 слайд

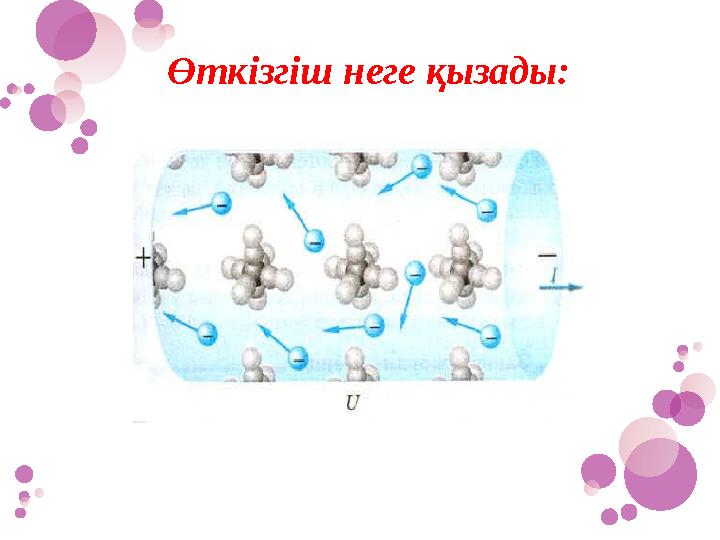

Өткізгіш неге қызады:

8 слайд

#9 слайд

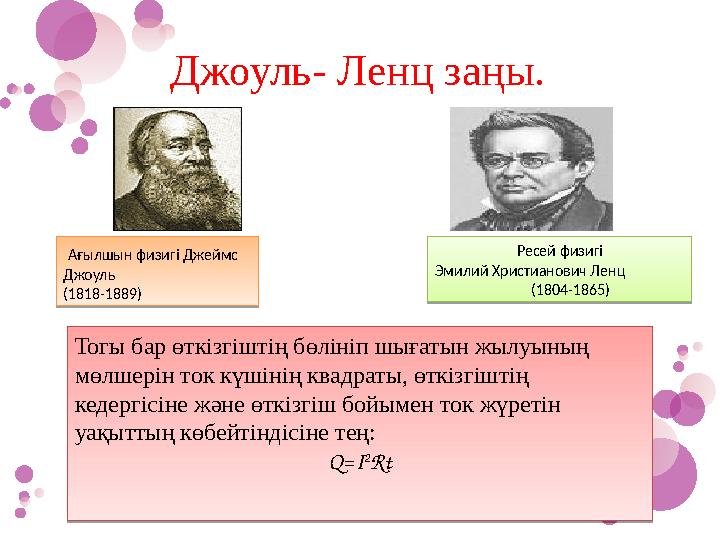

Джоуль- Ленц заңы. Тогы бар өткізгіштің бөлініп шығатын жылуының мөлшерін ток күшінің квадраты, өткізгіштің кедергісіне және өткізгіш бойымен ток жүретін уақыттың көбейтіндісіне тең: Q=I 2 Rt Ағылшын физигі Джеймс Джоуль (1818-1889)   Ресей физигі Эмилий Христианович Ленц (1804-1865)

9 слайд

#10 слайд

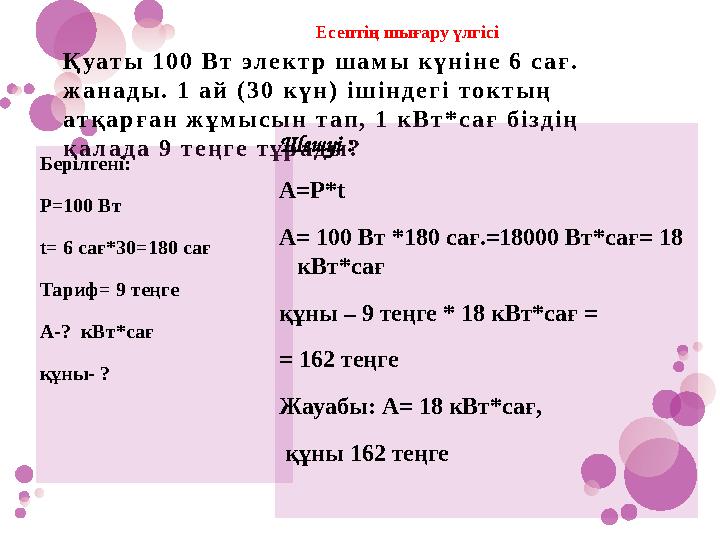

Қуаты 100 Вт электр шамы күніне 6 сағ. жанады. 1 ай (30 күн) ішіндегі токтың атқарған жұмысын тап, 1 кВт*сағ біздің қалада 9 теңге тұрады? Берілгені: Р=100 Вт t= 6 сағ*30=180 сағ Тариф= 9 теңге А-? кВт*сағ құны- ? Шешуі : А=Р*t А= 100 Вт *180 сағ.=18000 Вт*сағ= 18 кВт*сағ құны – 9 теңге * 18 кВт*сағ = = 162 теңге Жауабы: А= 18 кВт*сағ, құны 162 теңге Есептің шығару үлгісі

10 слайд

#11 слайд

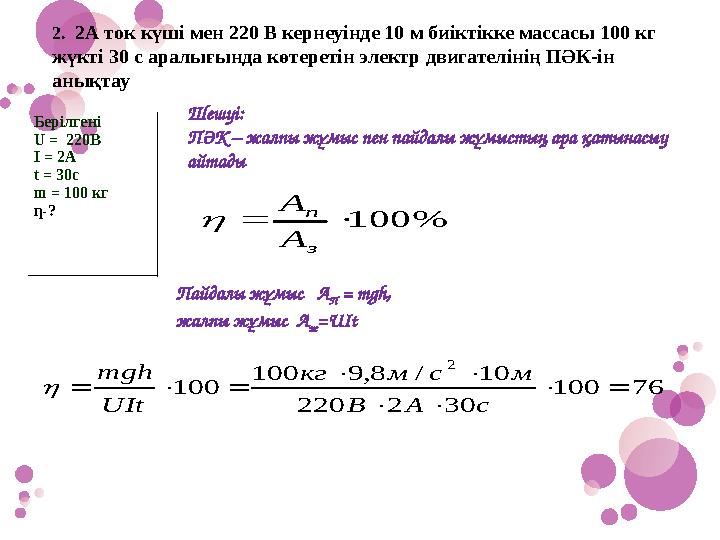

2. 2А ток күші мен 220 В кернеуінде 10 м биіктікке массасы 100 кг жүкті 30 с аралығында көтеретін электр двигателінің ПӘК-ін анықтау Берілгені U = 220В I = 2А t = 30c m = 100 кг ƞ-? Шешуі: ПӘК – жалпы жұмыс пен пайдалы жұмыстың ара қатынасыy айтады %100 з п А А  Пайдалы жұмыс А П = mgh, жалпы жұмыс А ж =UIt 76100 302220 10/8,9100 100 2     сАВ мсмкг UIt mgh 

11 слайд

#12 слайд

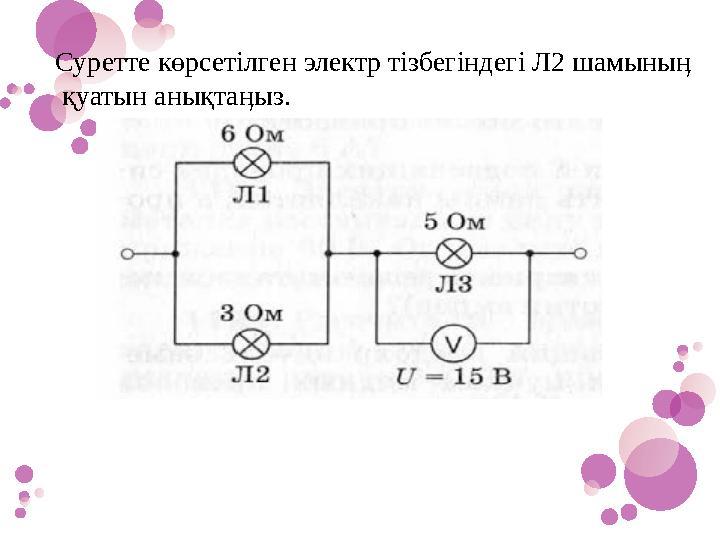

Суретте көрсетілген электр тізбегіндегі Л2 шамыныӊ қуатын анықтаӊыз.

12 слайд

#13 слайд

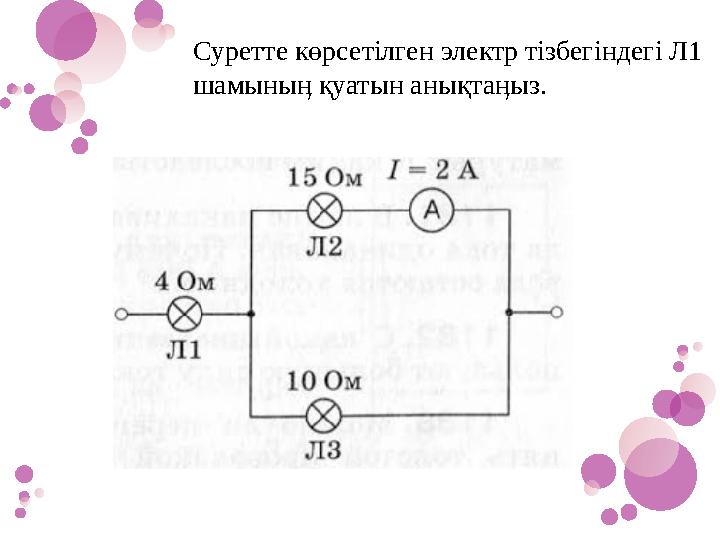

Суретте көрсетілген электр тізбегіндегі Л1 шамыныӊ қуатын анықтаӊыз.

13 слайд

#14 слайд

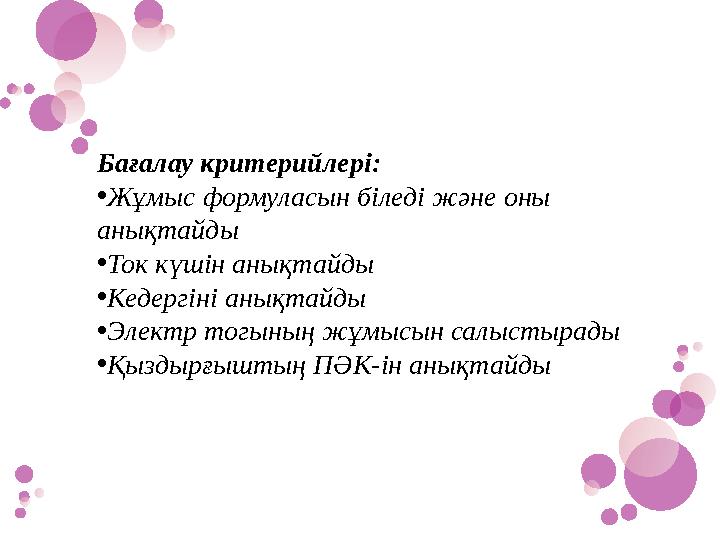

Бағалау критерийлері: •Жұмыс формуласын біледі және оны анықтайды •Ток күшін анықтайды •Кедергіні анықтайды •Электр тогының жұмысын салыстырады •Қыздырғыштың ПӘК-ін анықтайды

14 слайд

#15 слайд
Үйге тапсырма: Жүк шығырын айналдыратын электрқозғалтқышы 9120 Дж тең жұмыс атқарады. 4А ток күшінде 24 Кл заряд өткендегі электромотордың қуатын табыңдар.

15 слайд
