#1 слайд

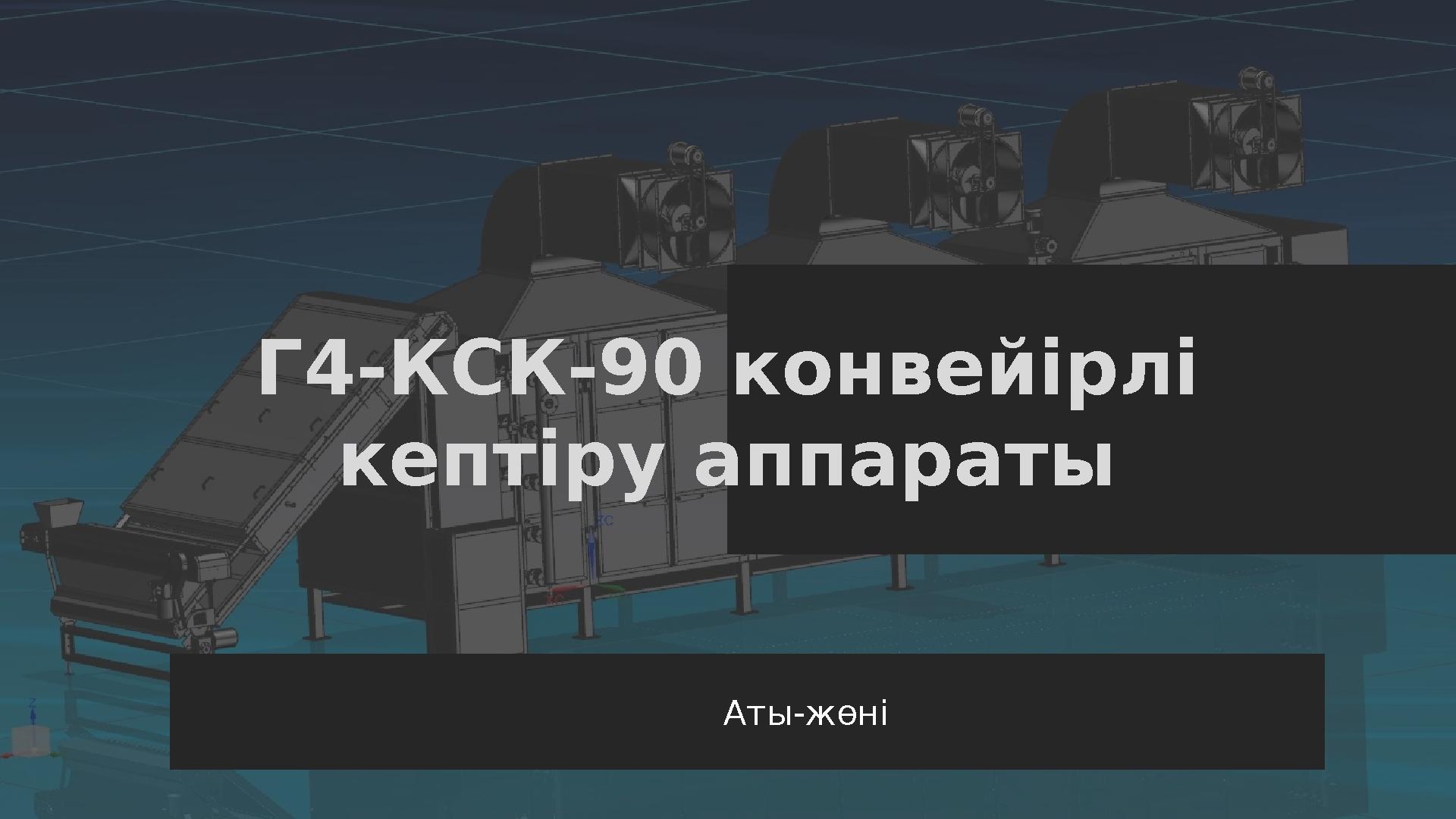

Г4-КСК-90 конвейірлі кептіру аппараты Аты-жөні

1 слайд

#2 слайд

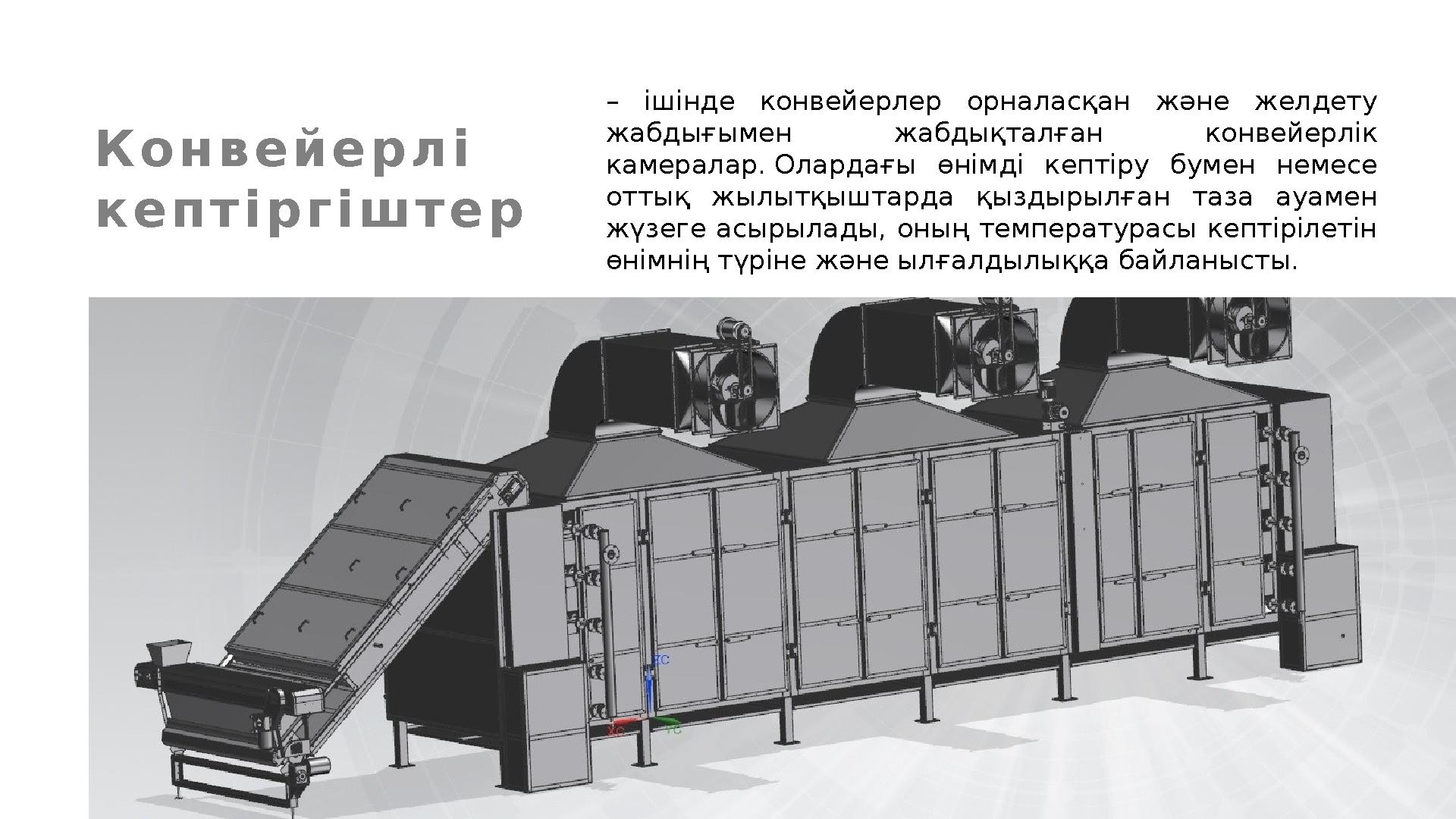

К о н в е й е р л і к е п т і р г і ш т е р – ішінде конвейерлер орналасқан және желдету жабдығымен жабдықталған конвейерлік камералар. Олардағы өнімді кептіру бумен немесе оттық жылытқыштарда қыздырылған таза ауамен жүзеге асырылады, оның температурасы кептірілетін өнімнің түріне және ылғалдылыққа байланысты.

2 слайд

#3 слайд

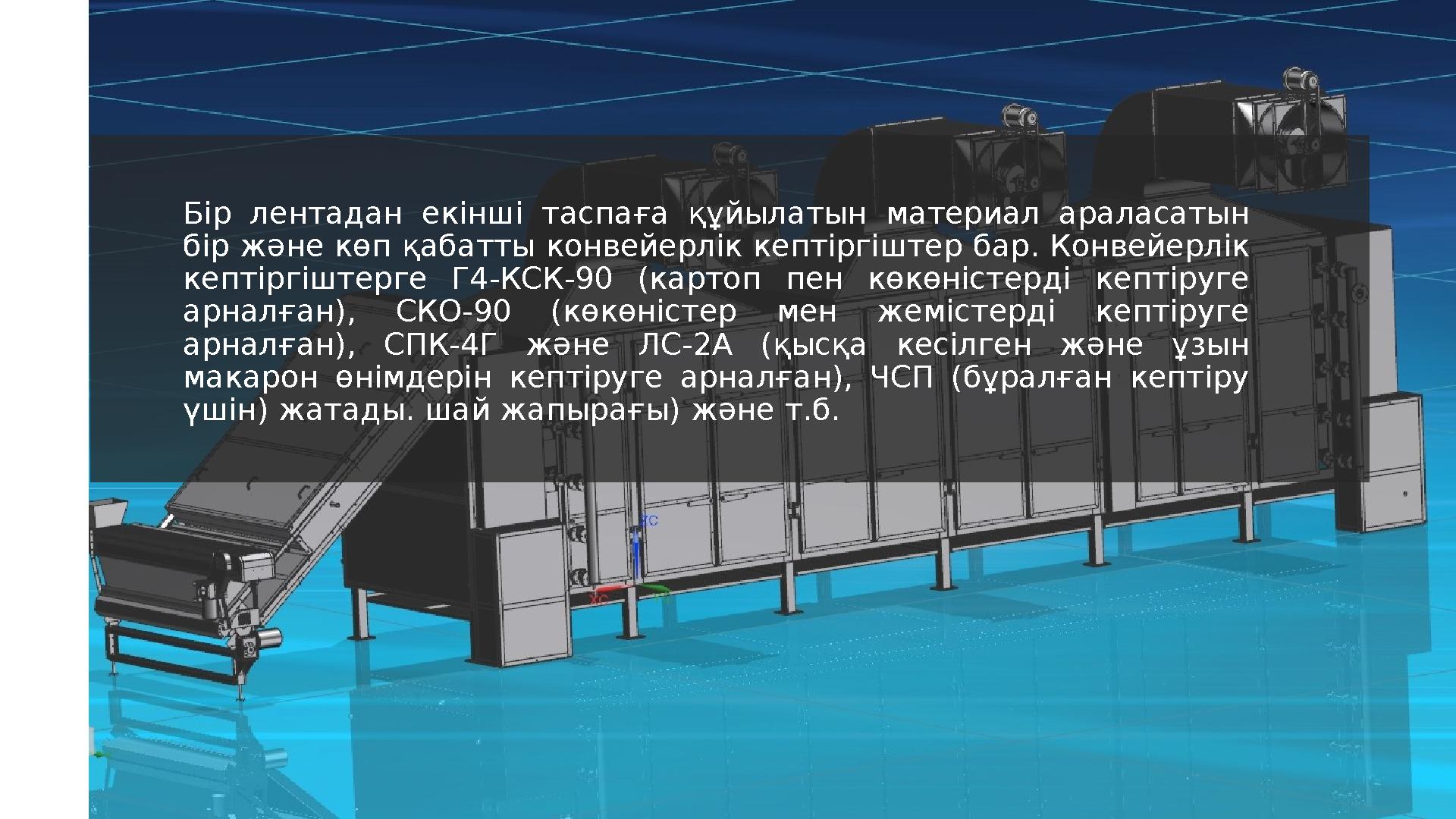

Бір лентадан екінші таспаға құйылатын материал араласатын бір және көп қабатты конвейерлік кептіргіштер бар. Конвейерлік кептіргіштерге Г4-КСК-90 (картоп пен көкөністерді кептіруге арналған), СКО-90 (көкөністер мен жемістерді кептіруге арналған), СПК-4Г және ЛС-2А (қысқа кесілген және ұзын макарон өнімдерін кептіруге арналған), ЧСП (бұралған кептіру үшін) жатады. шай жапырағы) және т.б.

3 слайд

#4 слайд

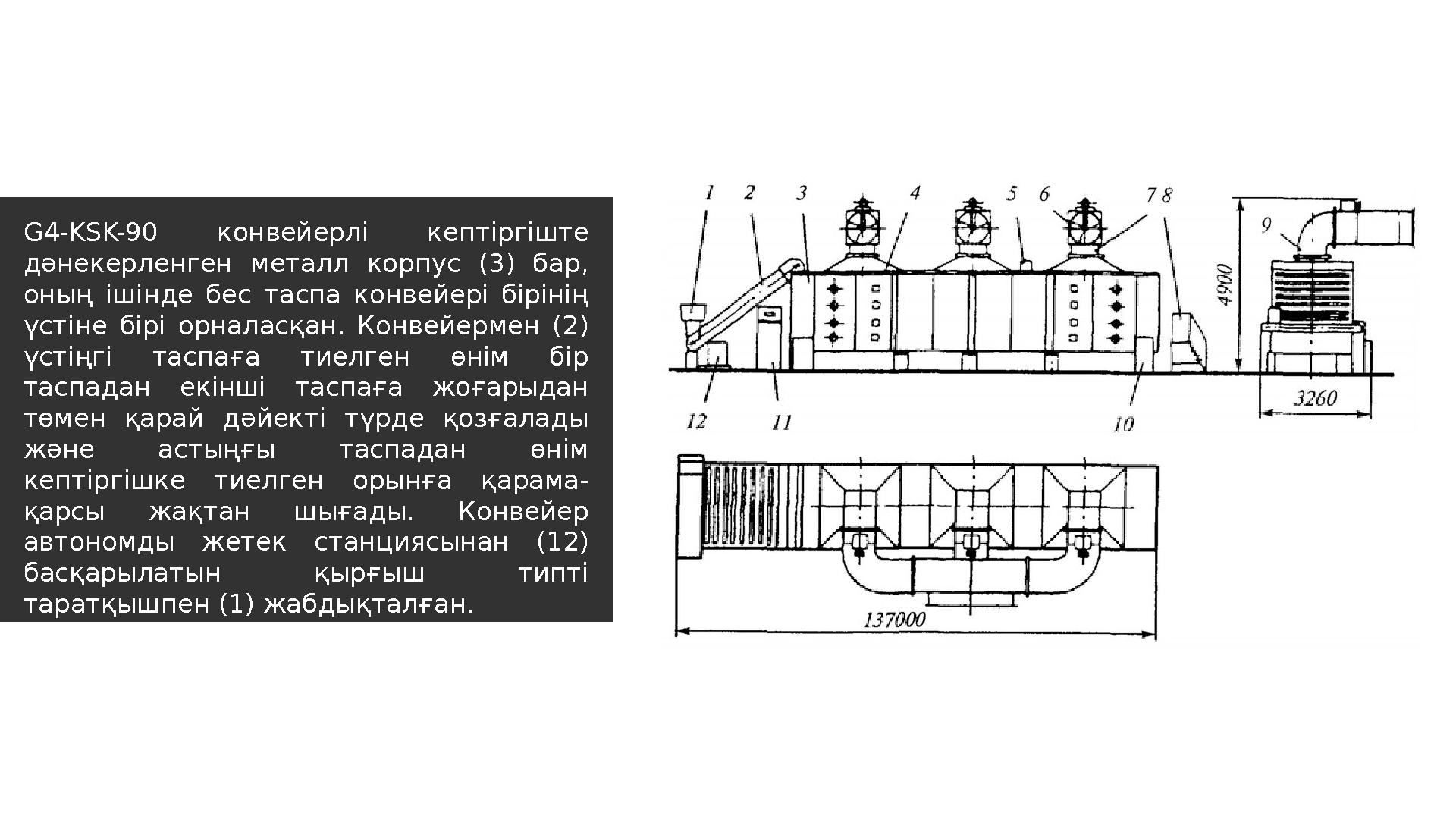

G4-KSK-90 конвейерлі кептіргіште дәнекерленген металл корпус (3) бар, оның ішінде бес таспа конвейері бірінің үстіне бірі орналасқан. Конвейермен (2) үстіңгі таспаға тиелген өнім бір таспадан екінші таспаға жоғарыдан төмен қарай дәйекті түрде қозғалады және астыңғы таспадан өнім кептіргішке тиелген орынға қарама- қарсы жақтан шығады. Конвейер автономды жетек станциясынан (12) басқарылатын қырғыш типті таратқышпен (1) жабдықталған.

4 слайд

#5 слайд

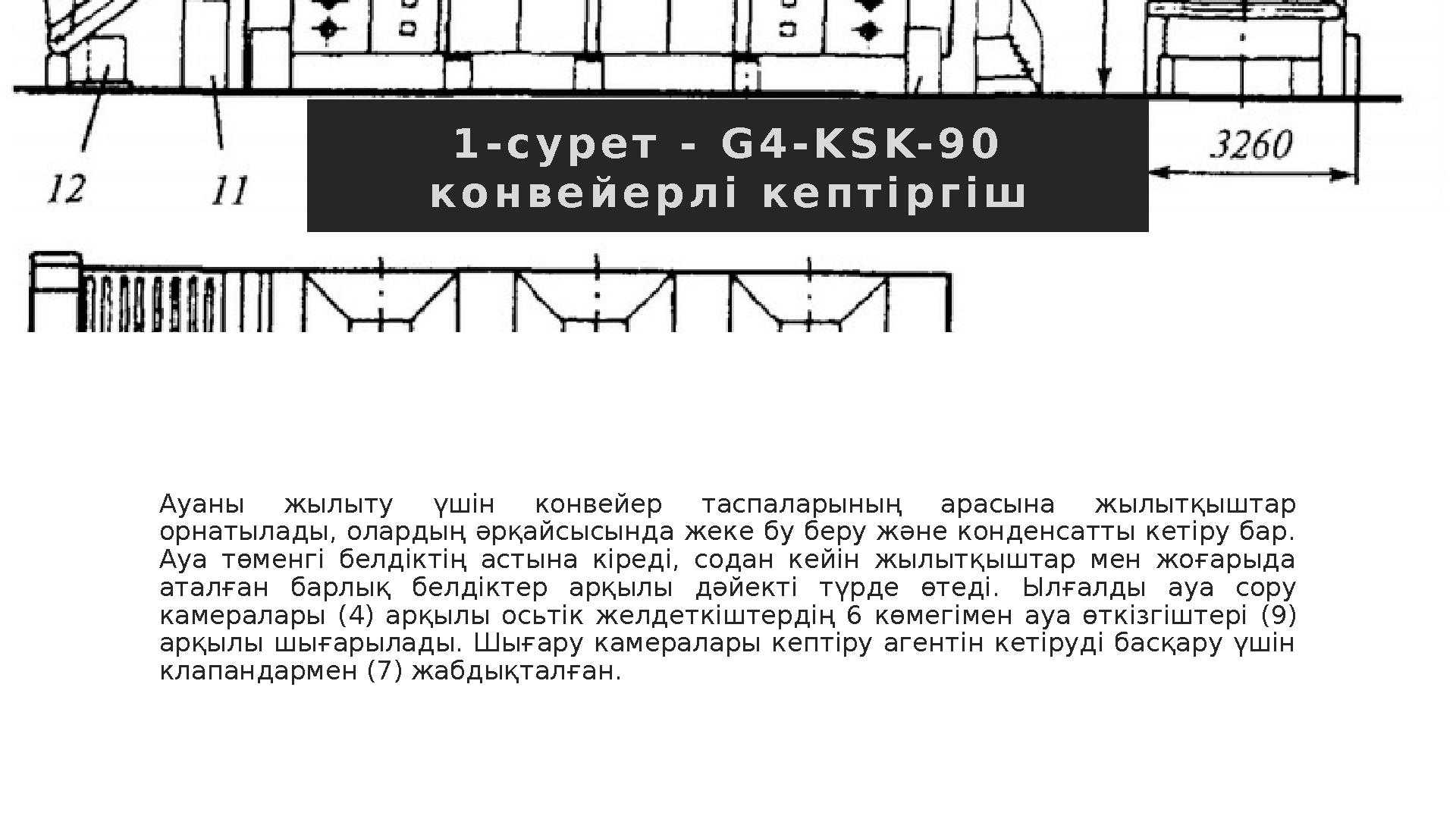

1 - с у р е т - G 4 - K S K- 9 0 к о н в е й е р л і к е п т і р г і ш Ауаны жылыту үшін конвейер таспаларының арасына жылытқыштар орнатылады, олардың әрқайсысында жеке бу беру және конденсатты кетіру бар. Ауа төменгі белдіктің астына кіреді, содан кейін жылытқыштар мен жоғарыда аталған барлық белдіктер арқылы дәйекті түрде өтеді. Ылғалды ауа сору камералары ( 4 ) арқылы осьтік желдеткіштердің 6 көмегімен ауа өткізгіштері ( 9 ) арқылы шығарылады. Шығару камералары кептіру агентін кетіруді басқару үшін клапандармен ( 7 ) жабдықталған.

5 слайд

#6 слайд

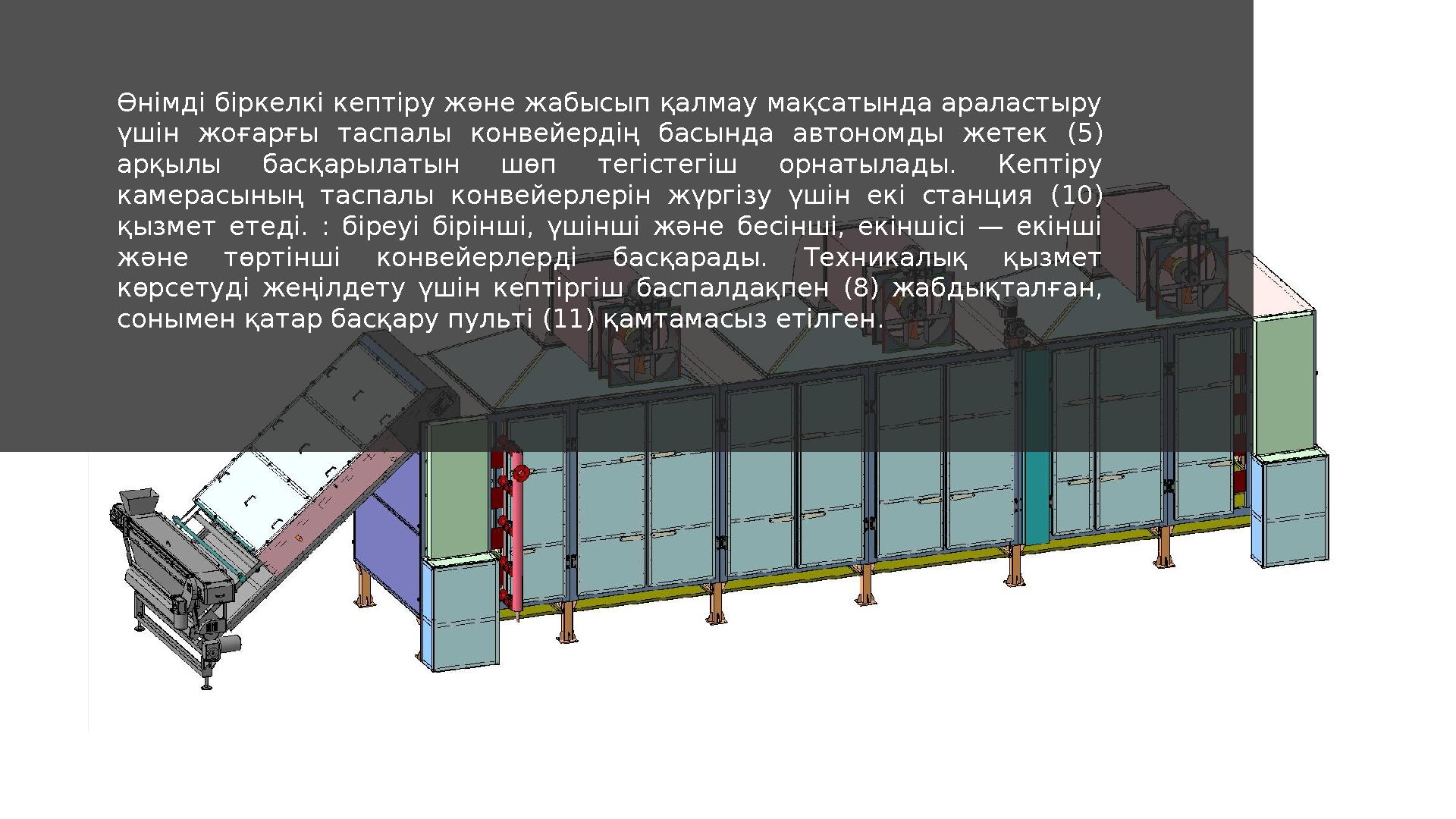

Өнімді біркелкі кептіру және жабысып қалмау мақсатында араластыру үшін жоғарғы таспалы конвейердің басында автономды жетек ( 5 ) арқылы басқарылатын шөп тегістегіш орнатылады. Кептіру камерасының таспалы конвейерлерін жүргізу үшін екі станция ( 10 ) қызмет етеді. : біреуі бірінші, үшінші және бесінші, екіншісі — екінші және төртінші конвейерлерді басқарады. Техникалық қызмет көрсетуді жеңілдету үшін кептіргіш баспалдақпен ( 8 ) жабдықталған, сонымен қатар басқару пульті ( 11 ) қамтамасыз етілген.

6 слайд

#7 слайд

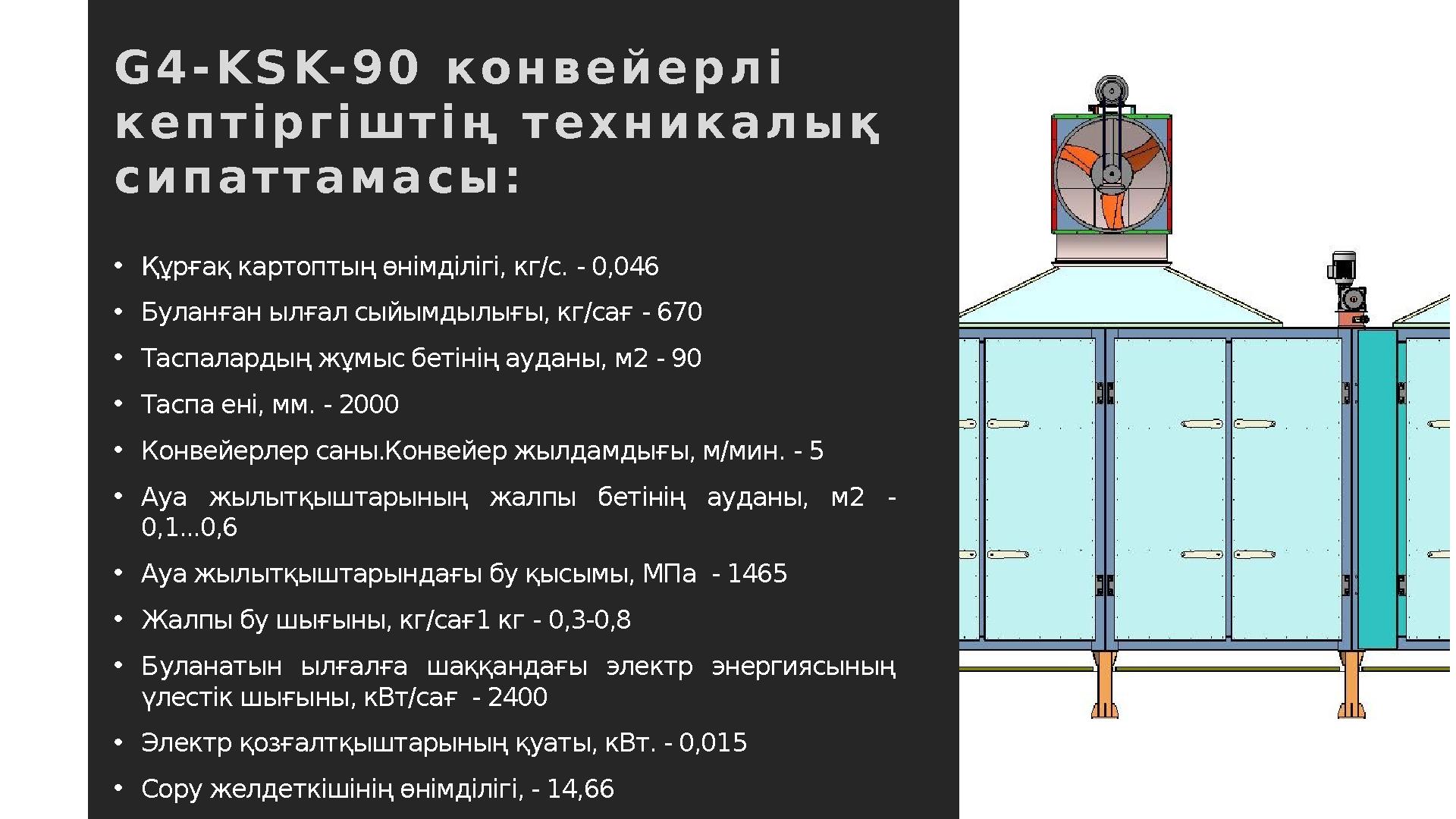

G 4 - K S K- 9 0 к о н в е й е р л і к е п т і р г і ш т і ң т е х н и к а л ы қ с и п а т т а м а с ы : • Құрғақ картоптың өнімділігі, кг/с. - 0,046 • Буланған ылғал сыйымдылығы, кг/сағ - 670 • Таспалардың жұмыс бетінің ауданы, м2 - 90 • Таспа ені, мм. - 2000 • Конвейерлер саны.Конвейер жылдамдығы, м/мин. - 5 • Ауа жылытқыштарының жалпы бетінің ауданы, м2 - 0,1...0,6 • Ауа жылытқыштарындағы бу қысымы, МПа - 1465 • Жалпы бу шығыны, кг/сағ1 кг - 0,3-0,8 • Б уланатын ылғалға шаққандағы электр энергиясының үлестік шығыны, кВт/сағ - 2400 • Электр қозғалтқыштарының қуаты, кВт. - 0,015 • Сору желдеткішінің өнімділігі, - 14,66

7 слайд

#8 слайд

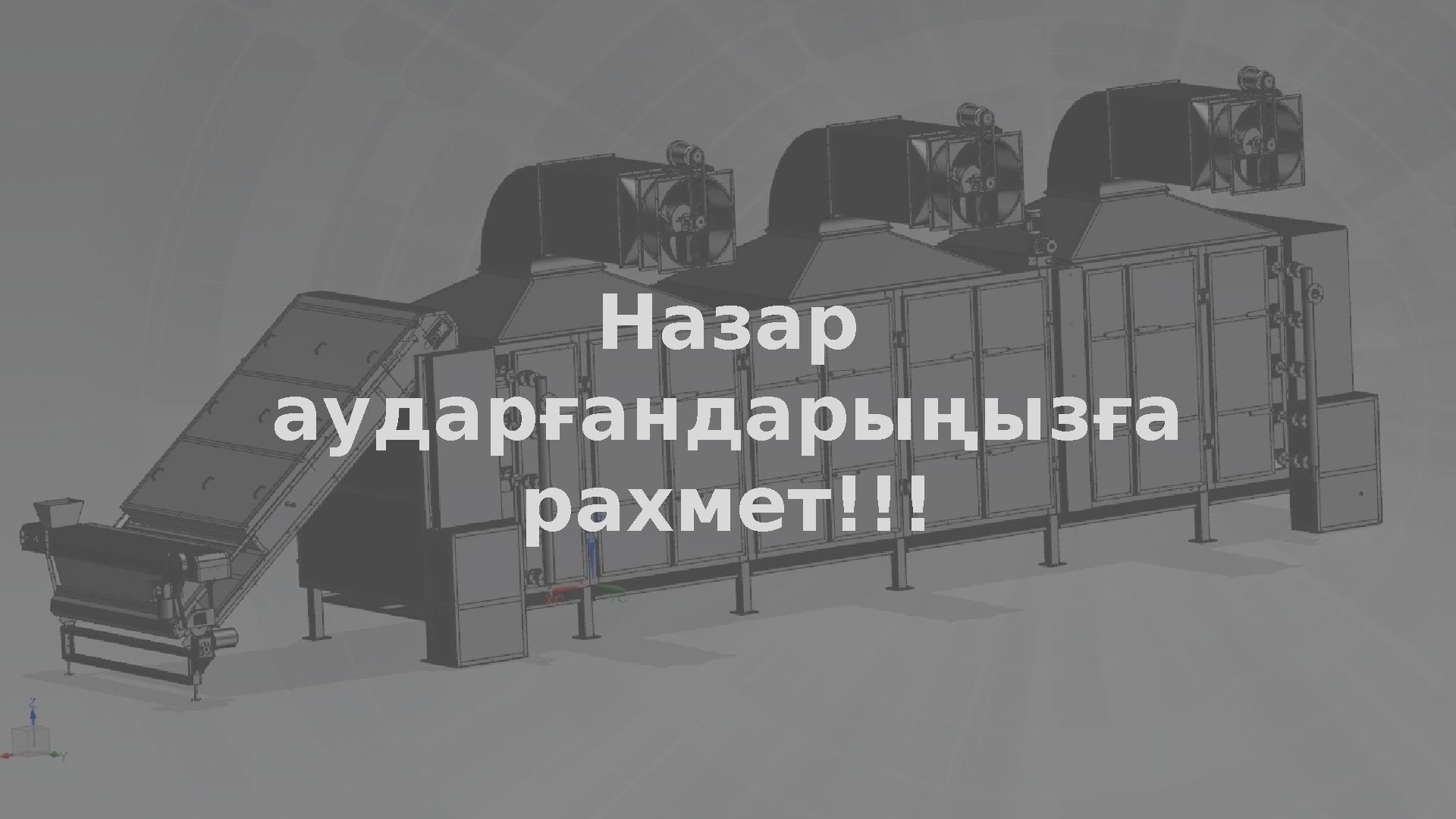

Назар аударғандарыңызға рахмет!!!
