#1 слайд

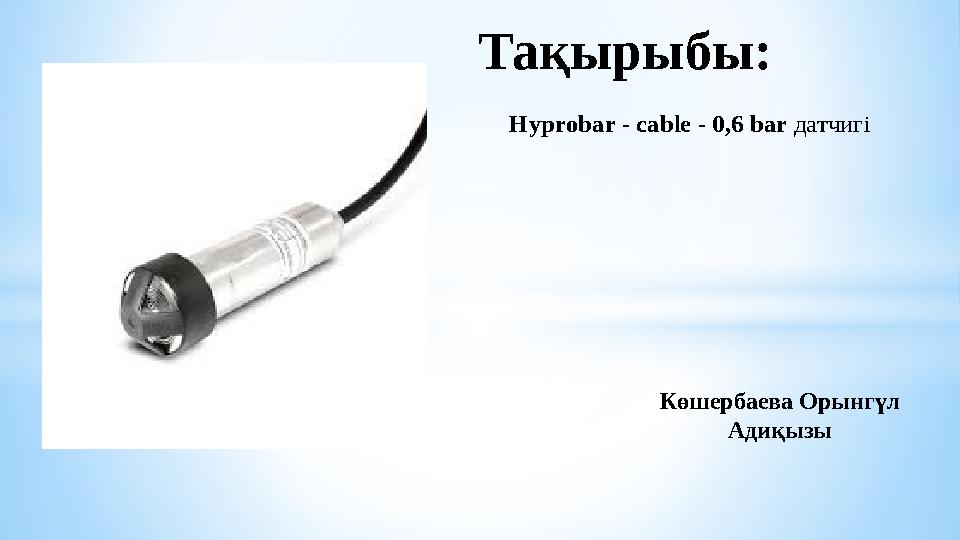

Тақырыбы: Hyprobar - cable - 0,6 bar датчигі Көшербаева Орынгүл Адиқызы

1 слайд

#2 слайд
Hyprobar - Cable - 0,6 bar датчигі — бұл гидростатикалық қысымды өлшеуге арналған сенсор. Ол көбінесе сұйықтық деңгейін анықтау үшін қолданылады.  Жұмыс принципі: • Датчик сұйықтықтың гидростатикалық қысымын өлшейді, бұл қысым сұйықтықтың биіктігіне (деңгейіне) пропорционалды. • Қысым өлшенгеннен кейін электрлік сигналға түрлендіріледі (мысалы, 4-20 мА немесе 0-10 В). • 0,6 бар — бұл датчиктің өлшей алатын максималды қысымы, шамамен 6 метр су деңгейіне сәйкес келеді.

2 слайд

#3 слайд
*Қолдану салалары 1. Су және кәріз жүйелері: • Резервуарлар мен құдықтардағы сұйықтық деңгейін бақылау. • Сорғы станцияларының жұмысын автоматтандыру. 2. Өнеркәсіп: • Химиялық, фармацевтикалық және тамақ өндірісіндегі сұйықтық деңгейін өлшеу. • Мұнай-химия саласында сұйықтықтарды бақылау. 3. Энергетика: • Су жылытқыштар, қазандықтар мен буландыру жүйелеріндегі қысым мен деңгей мониторингі. 4. Ауыл шаруашылығы: • Суару және мал шаруашылығындағы су деңгейін бақылау. 5. Экология: • Табиғи су қоймаларындағы деңгей мен ластануды бақылау. 6. Құрылыс: • Бетон дайындау мен құрылыс процестерінде су деңгейін реттеу.

3 слайд

#4 слайд

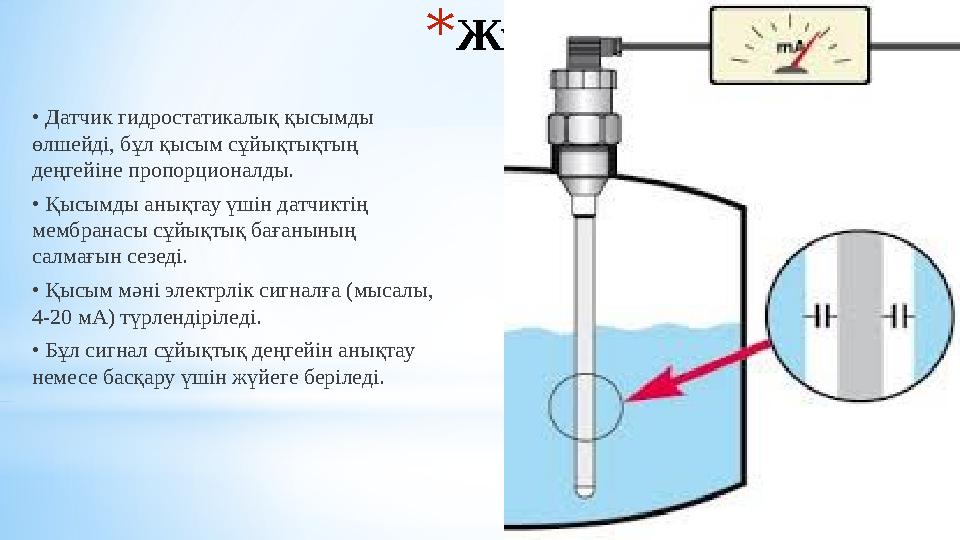

*Жұмыс принципі • Датчик гидростатикалық қысымды өлшейді, бұл қысым сұйықтықтың деңгейіне пропорционалды. • Қысымды анықтау үшін датчиктің мембранасы сұйықтық бағанының салмағын сезеді. • Қысым мәні электрлік сигналға (мысалы, 4-20 мА) түрлендіріледі. • Бұл сигнал сұйықтық деңгейін анықтау немесе басқару үшін жүйеге беріледі.

4 слайд

#5 слайд

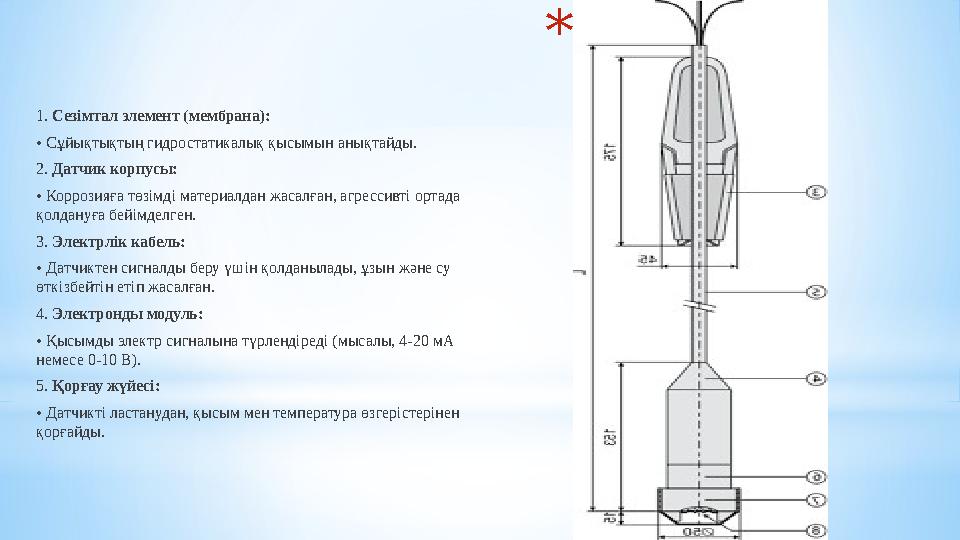

*Құрылымы 1. Сезімтал элемент (мембрана): • Сұйықтықтың гидростатикалық қысымын анықтайды. 2. Датчик корпусы: • Коррозияға төзімді материалдан жасалған, агрессивті ортада қолдануға бейімделген. 3. Электрлік кабель: • Датчиктен сигналды беру үшін қолданылады, ұзын және су өткізбейтін етіп жасалған. 4. Электронды модуль: • Қысымды электр сигналына түрлендіреді (мысалы, 4-20 мА немесе 0-10 В). 5. Қорғау жүйесі: • Датчикті ластанудан, қысым мен температура өзгерістерінен қорғайды.

5 слайд

#6 слайд

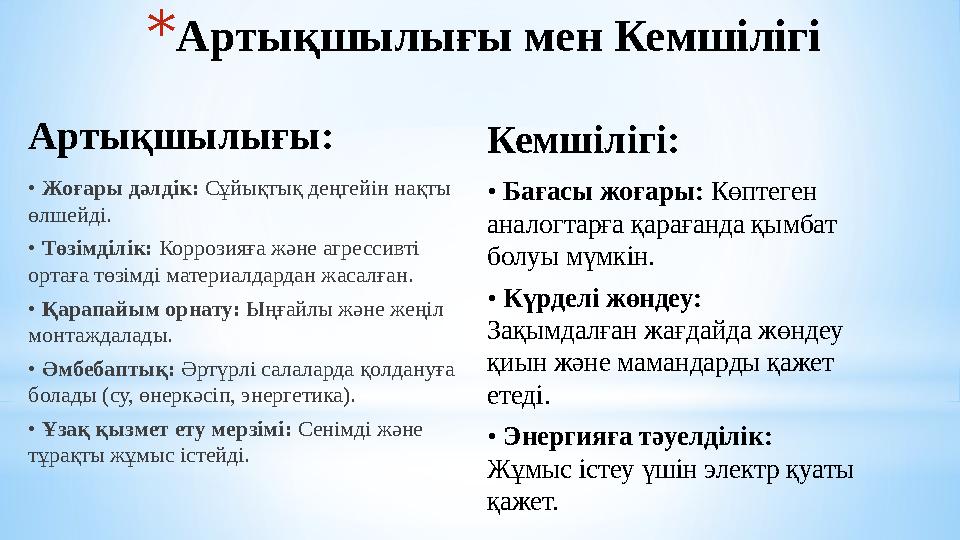

*Артықшылығы мен Кемшілігі • Жоғары дәлдік: Сұйықтық деңгейін нақты өлшейді. • Төзімділік: Коррозияға және агрессивті ортаға төзімді материалдардан жасалған. • Қарапайым орнату: Ыңғайлы және жеңіл монтаждалады. • Әмбебаптық: Әртүрлі салаларда қолдануға болады (су, өнеркәсіп, энергетика). • Ұзақ қызмет ету мерзімі: Сенімді және тұрақты жұмыс істейді. Артықшылығы: Кемшілігі: • Бағасы жоғары: Көптеген аналогтарға қарағанда қымбат болуы мүмкін. • Күрделі жөндеу: Зақымдалған жағдайда жөндеу қиын және мамандарды қажет етеді. • Энергияға тәуелділік: Жұмыс істеу үшін электр қуаты қажет.

6 слайд

#7 слайд

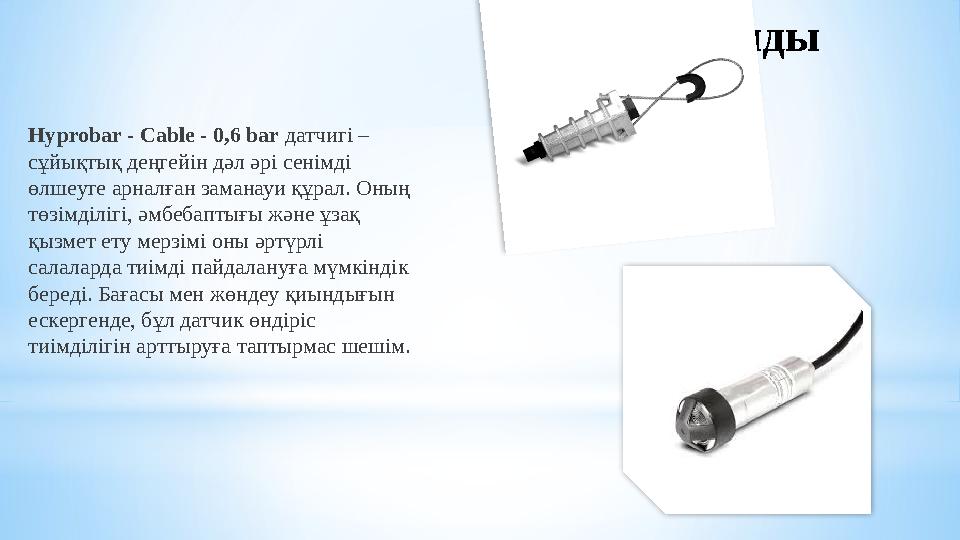

*Қорытынды Hyprobar - Cable - 0,6 bar датчигі – сұйықтық деңгейін дәл әрі сенімді өлшеуге арналған заманауи құрал. Оның төзімділігі, әмбебаптығы және ұзақ қызмет ету мерзімі оны әртүрлі салаларда тиімді пайдалануға мүмкіндік береді. Бағасы мен жөндеу қиындығын ескергенде, бұл датчик өндіріс тиімділігін арттыруға таптырмас шешім.

7 слайд
