#1 слайд
Тема урока: «Исходные данные для конструирования одежды»

1 слайд

#2 слайд

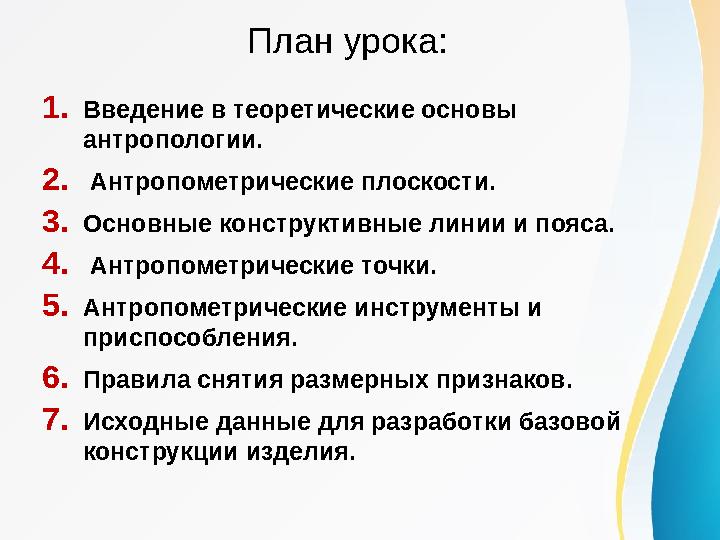

План урока: 1.Введение в теоретические основы антропологии. 2. Антропометрические плоскости. 3.Основные конструктивные линии и пояса. 4. Антропометрические точки. 5.Антропометрические инструменты и приспособления. 6.Правила снятия размерных признаков. 7.Исходные данные для разработки базовой конструкции изделия.

2 слайд

#3 слайд

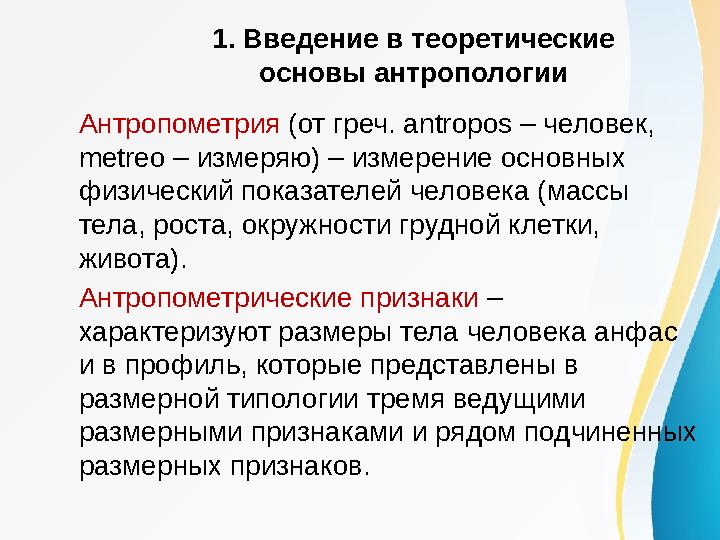

1. Введение в теоретические основы антропологии Антропометрия (от греч. antropos – человек, metreo – измеряю) – измерение основных физический показателей человека (массы тела, роста, окружности грудной клетки, живота). Антропометрические признаки – характеризуют размеры тела человека анфас и в профиль, которые представлены в размерной типологии тремя ведущими размерными признаками и рядом подчиненных размерных признаков.

3 слайд

#4 слайд

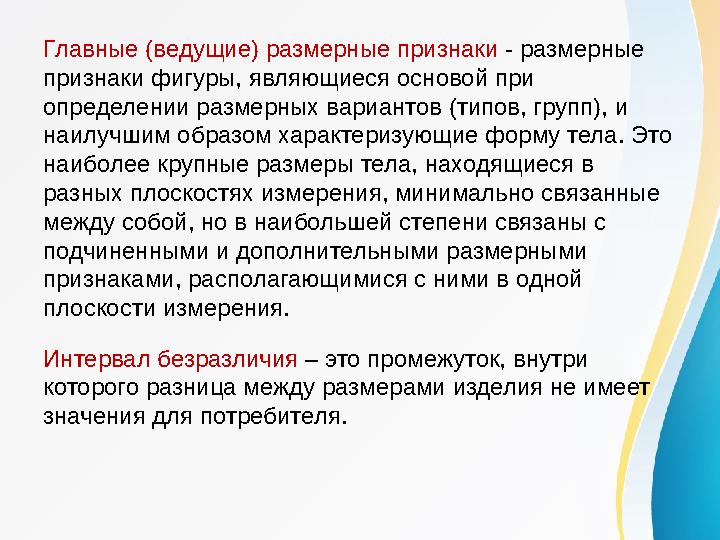

Главные (ведущие) размерные признаки - размерные признаки фигуры, являющиеся основой при определении размерных вариантов (типов, групп), и наилучшим образом характеризующие форму тела. Это наиболее крупные размеры тела, находящиеся в разных плоскостях измерения, минимально связанные между собой, но в наибольшей степени связаны с подчиненными и дополнительными размерными признаками, располагающимися с ними в одной плоскости измерения. Интервал безразличия – это промежуток, внутри которого разница между размерами изделия не имеет значения для потребителя.

4 слайд

#5 слайд

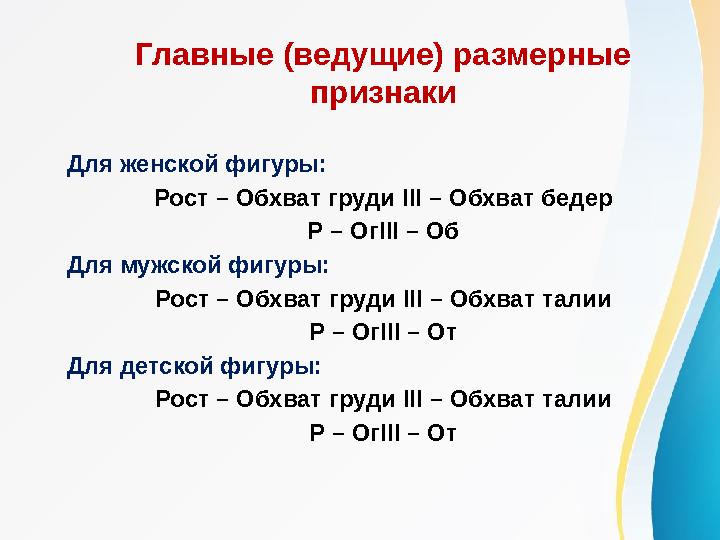

Главные (ведущие) размерные признаки   Для женской фигуры: Рост – Обхват груди III – Обхват бедер Р – ОгIII – Об Для мужской фигуры: Рост – Обхват груди III – Обхват талии Р – ОгIII – От Для детской фигуры: Рост – Обхват груди III – Обхват талии Р – ОгIII – От

5 слайд

#6 слайд

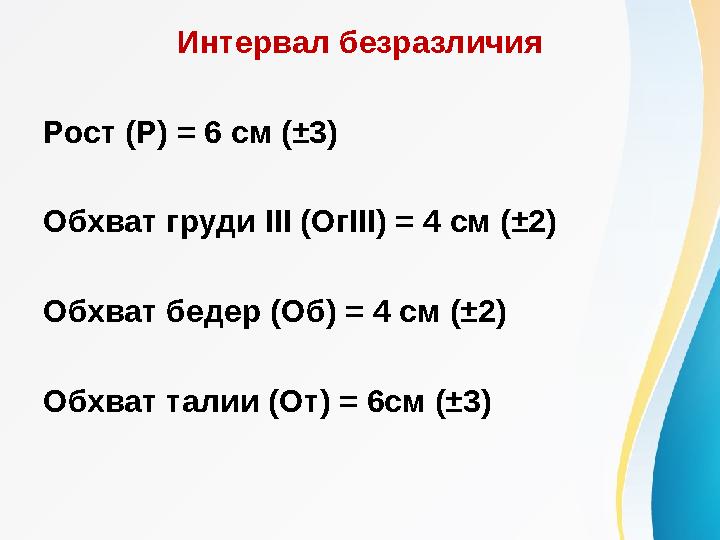

Интервал безразличия   Рост (Р) = 6 см (±3) Обхват груди III (ОгIII) = 4 см (±2) Обхват бедер (Об) = 4 см (±2) Обхват талии (От) = 6см (±3)

6 слайд

#7 слайд

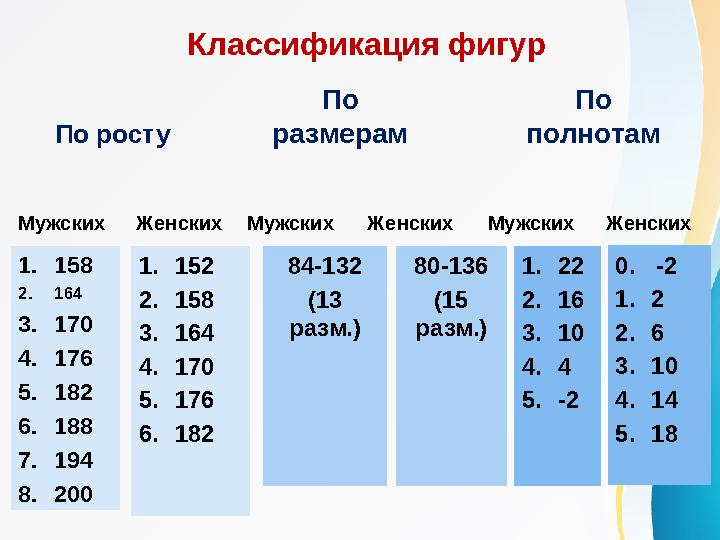

Мужских 1.158 2.164 3.170 4.176 5.182 6.188 7.194 8.200 Женских 1.152 2.158 3.164 4.170 5.176 6.182 Классификация фигур  По росту По размерам Мужских 84-132 (13 разм.) Женских 80-136 (15 разм.) По полнотам Мужских 1.22 2.16 3.10 4.4 5.-2 Женских 0. -2 1.2 2.6 3.10 4.14 5.18

7 слайд

#8 слайд

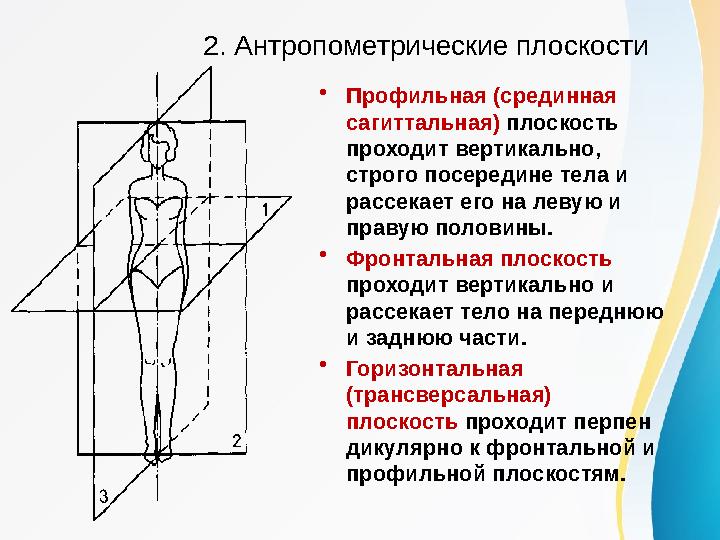

2. Антропометрические плоскости •Профильная (срединная сагиттальная) плоскость проходит вер ­тикально, строго посередине тела и рассекает его на левую и пра ­вую половины. •Фронтальная плоскость проходит вертикально и рассекает тело на переднюю и заднюю части. •Горизонтальная (трансверсальная) плоскость проходит перпен ­ дикулярно к фронтальной и профильной плоскостям.

8 слайд

#9 слайд

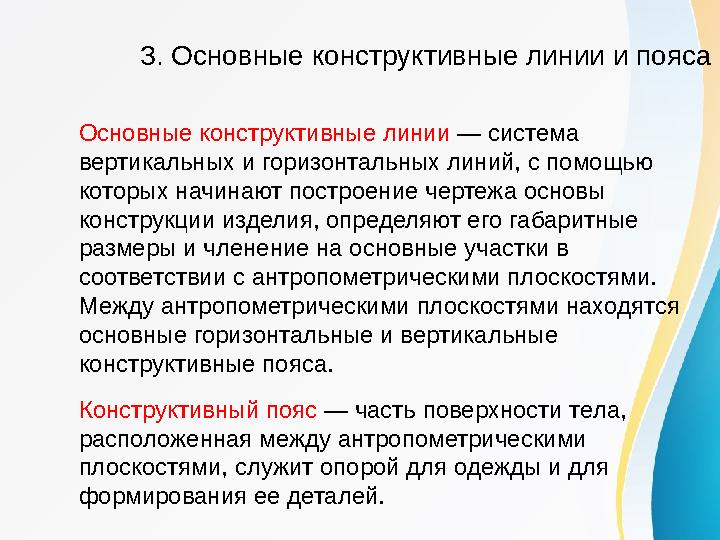

Основные конструктивные линии — система вертикальных и горизонтальных линий, с помощью которых начинают построение чертежа основы конструкции изделия, определяют его габаритные размеры и членение на основные участки в соответствии с антропометрическими плоскостями. Между антропометрическими плоскостями находятся основные горизонтальные и вертикальные конструктивные пояса. Конструктивный пояс — часть поверхности тела, расположенная между антропометрическими плоскостями, служит опорой для одежды и для формирования ее деталей. 3. Основные конструктивные линии и пояса

9 слайд

#10 слайд

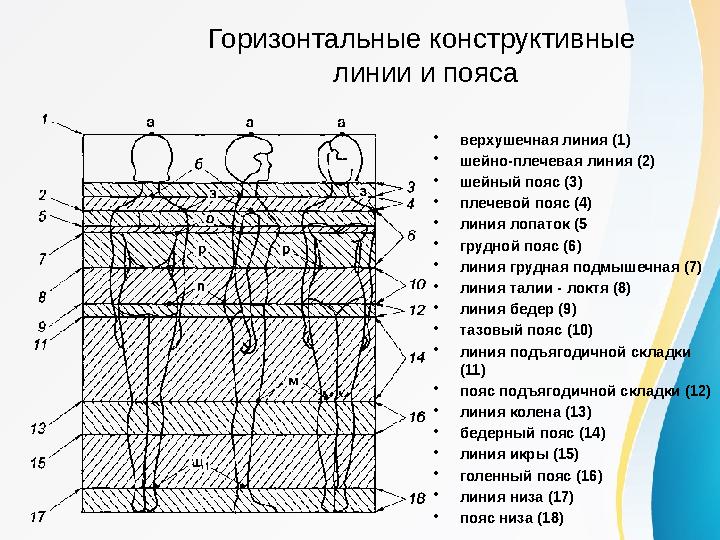

Горизонтальные конструктивные линии и пояса •верхушечная линия (1) •шейно-плечевая линия (2) •шейный пояс (3) •плечевой пояс (4) •линия лопаток (5 •грудной пояс (6) •линия грудная подмышечная (7) •линия талии - локтя (8) •линия бедер (9) •тазовый пояс (10) •линия подъягодичной складки (11) •пояс подъягодичной складки (12) •линия колена (13) •бедерный пояс (14) •линия икры (15) •голенный пояс (16) •линия низа (17) •пояс низа (18)

10 слайд

#11 слайд
Вертикальные конструктивные линии и пояса •средняя задняя линия (1) •линия основания шеи (2) •линия проймы спинки (3) •боковая, внутренняя и внешняя линии на рукаве (4) •линия проймы переда (5) •линия центра груди (6) •средняя передняя линия (7) •внутренняя линия шага (8)

11 слайд

#12 слайд

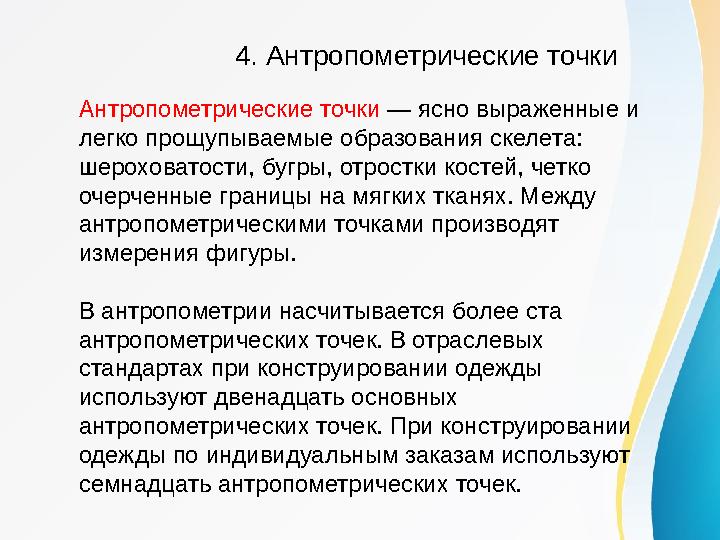

4. Антропометрические точки Антропометрические точки — ясно выраженные и легко прощупываемые образования скелета: шероховатости, бугры, отростки костей, четко очерченные границы на мягких тканях. Между антропометрическими точками производят измерения фигуры. В антропометрии насчитывается более ста антропометрических точек. В отраслевых стандартах при конструировании одежды используют двенадцать основных антропометрических точек. При конструировании одежды по индивидуальным заказам используют семнадцать антропометрических точек.

12 слайд

#13 слайд

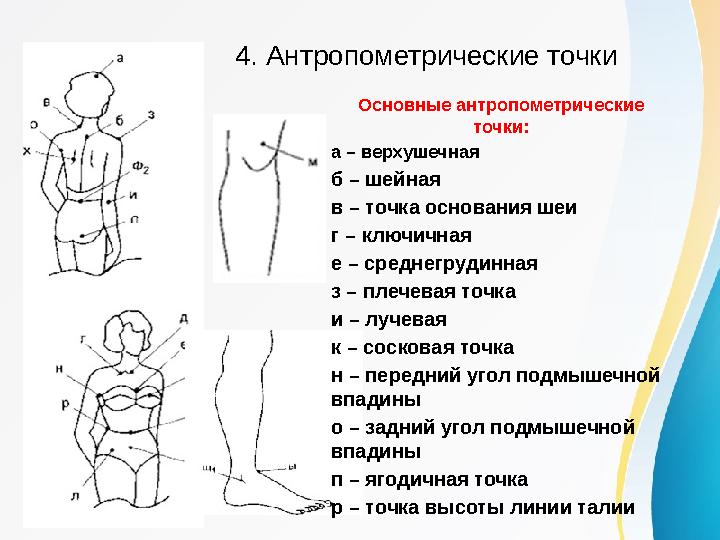

4. Антропометрические точки Основные антропометрические точки: а – верхушечная б – шейная в – точка основания шеи г – ключичная е – среднегрудинная з – плечевая точка и – лучевая к – сосковая точка н – передний угол подмышечной впадины о – задний угол подмышечной впадины п – ягодичная точка р – точка высоты линии талии

13 слайд

#14 слайд

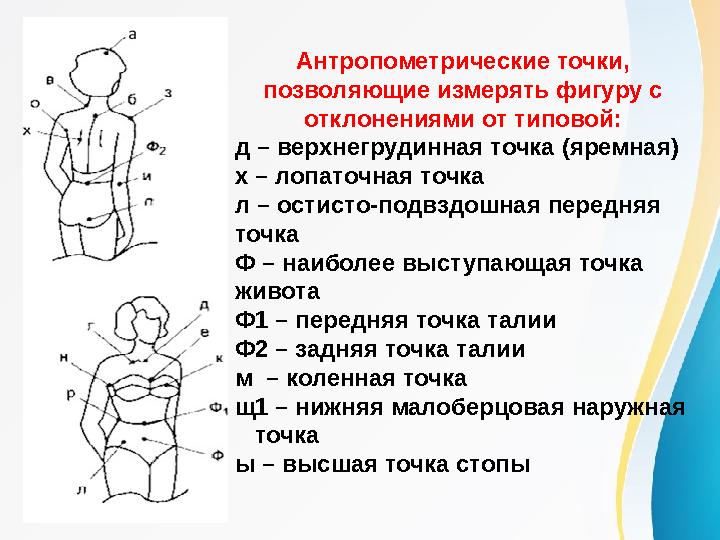

Антропометрические точки, позволяющие измерять фигуру с отклонениями от типовой: д – верхнегрудинная точка (яремная) х – лопаточная точка л – остисто-подвздошная передняя точка Ф – наиболее выступающая точка живота Ф1 – передняя точка талии Ф2 – задняя точка талии м – коленная точка щ1 – нижняя малоберцовая наружная точка ы – высшая точка стопы

14 слайд

#15 слайд

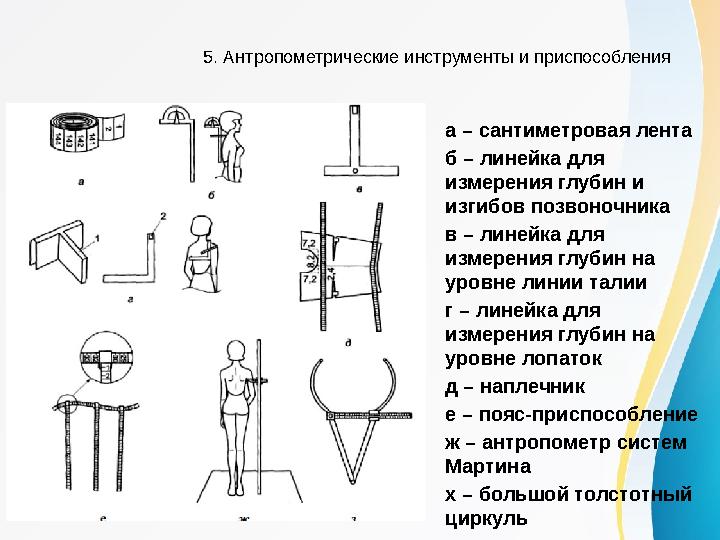

5. Антропометрические инструменты и приспособления а – сантиметровая лента б – линейка для измерения глубин и изгибов позвоночника в – линейка для измерения глубин на уровне линии талии г – линейка для измерения глубин на уровне лопаток д – наплечник е – пояс-приспособление ж – антропометр систем Мартина х – большой толстотный циркуль

15 слайд

#16 слайд

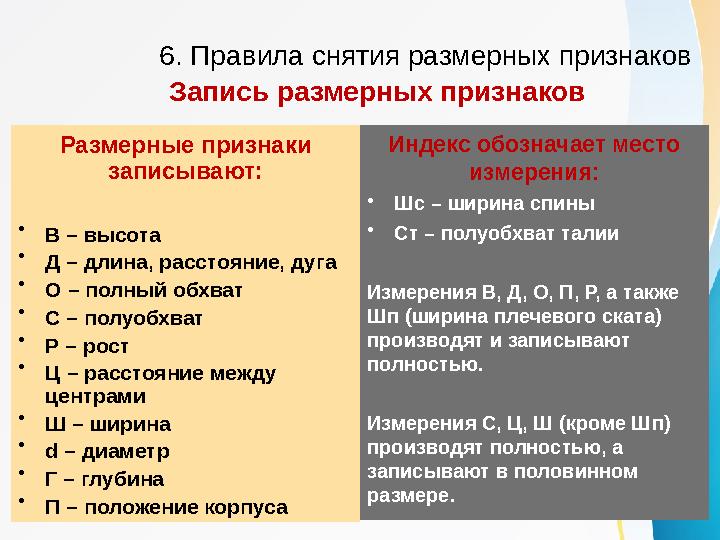

Запись размерных признаков Размерные признаки записывают: • В – высота • Д – длина, расстояние, дуга • О – полный обхват • С – полуобхват • Р – рост • Ц – расстояние между центрами • Ш – ширина • d – диаметр • Г – глубина • П – положение корпуса Индекс обозначает место измерения: •Шс – ширина спины •Ст – полуобхват талии Измерения В, Д, О, П, Р, а также Шп (ширина плечевого ската) производят и записывают полностью. Измерения С, Ц, Ш (кроме Шп) производят полностью, а записывают в половинном размере. 6. Правила снятия размерных признаков

16 слайд

#17 слайд

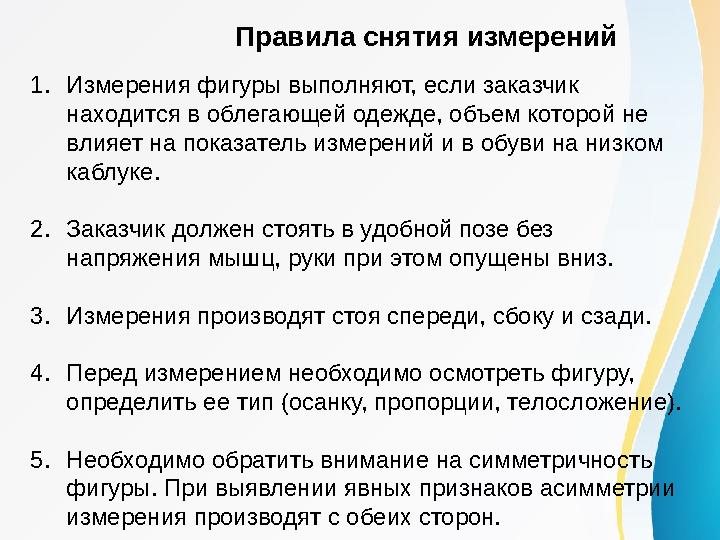

Правила снятия измерений 1.Измерения фигуры выполняют, если заказчик находится в облегающей одежде, объем которой не влияет на показатель измерений и в обуви на низком каблуке. 2.Заказчик должен стоять в удобной позе без напряжения мышц, руки при этом опущены вниз. 3.Измерения производят стоя спереди, сбоку и сзади. 4.Перед измерением необходимо осмотреть фигуру, определить ее тип (осанку, пропорции, телосложение). 5.Необходимо обратить внимание на симметричность фигуры. При выявлении явных признаков асимметрии измерения производят с обеих сторон.

17 слайд

#18 слайд

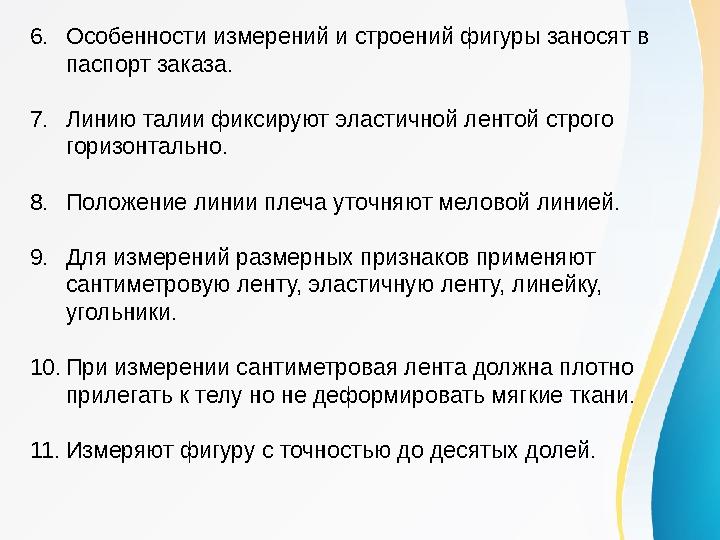

6.Особенности измерений и строений фигуры заносят в паспорт заказа. 7.Линию талии фиксируют эластичной лентой строго горизонтально. 8.Положение линии плеча уточняют меловой линией. 9.Для измерений размерных признаков применяют сантиметровую ленту, эластичную ленту, линейку, угольники. 10.При измерении сантиметровая лента должна плотно прилегать к телу но не деформировать мягкие ткани. 11.Измеряют фигуру с точностью до десятых долей.

18 слайд
