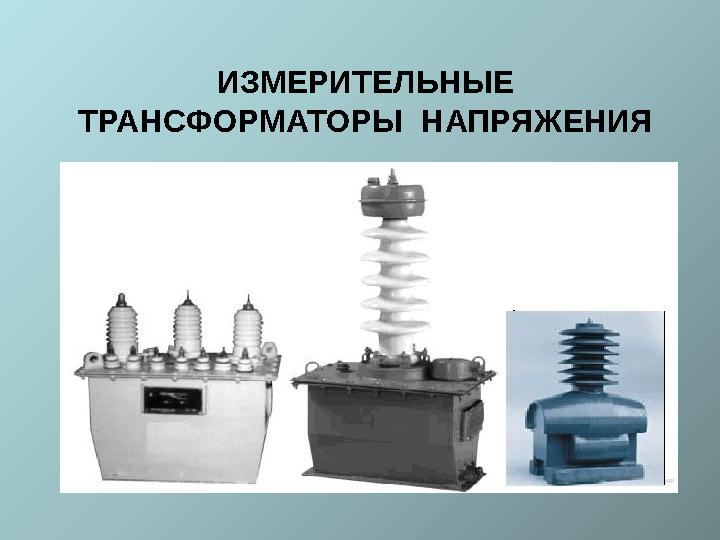

ИЗМЕРИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ

#1 слайд
ИЗМЕРИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ

1 слайд

#2 слайд

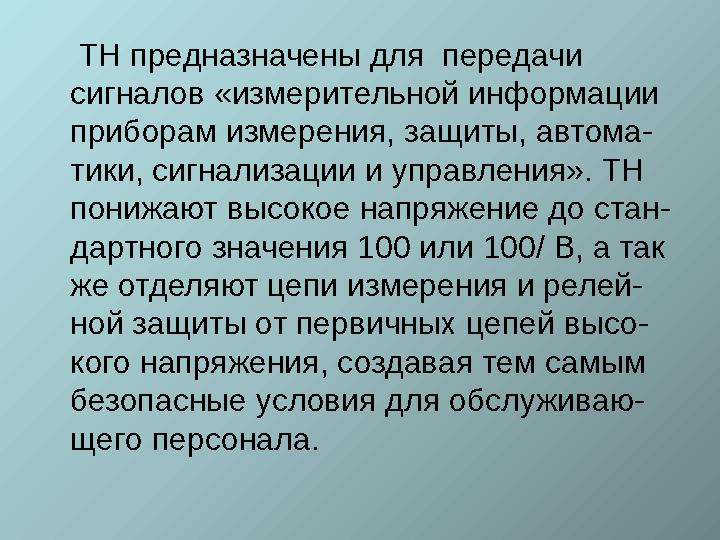

ТН предназначены для передачи сигналов «измерительной информации приборам измерения, защиты, автома- тики, сигнализации и управления». ТН понижают высокое напряжение до стан- дартного значения 100 или 100/ В, а так же отделяют цепи измерения и релей- ной защиты от первичных цепей высо- кого напряжения, создавая тем самым безопасные условия для обслуживаю- щего персонала.

2 слайд

#3 слайд

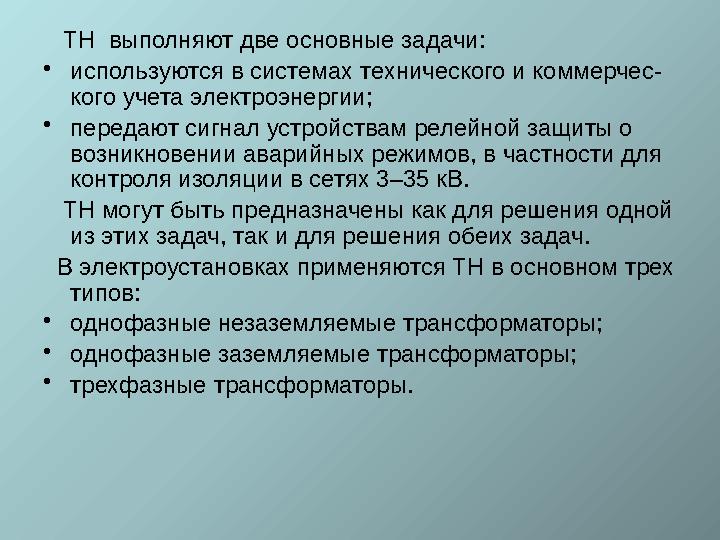

ТН выполняют две основные задачи: • используются в системах технического и коммерчес- кого учета электроэнергии; • передают сигнал устройствам релейной защиты о возникновении аварийных режимов, в частности для контроля изоляции в сетях 3–35 кВ. ТН могут быть предназначены как для решения одной из этих задач, так и для решения обеих задач. В электроустановках применяются ТН в основном трех типов: • однофазные незаземляемые трансформаторы; • однофазные заземляемые трансформаторы; • трехфазные трансформаторы.

3 слайд

#4 слайд

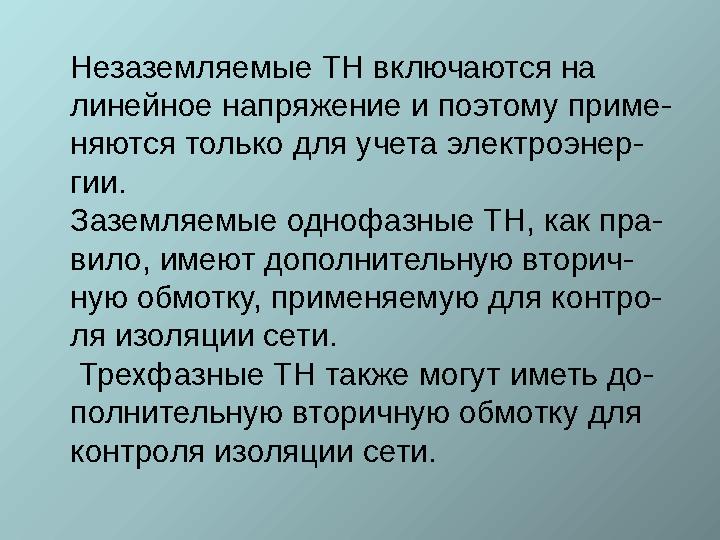

Незаземляемые ТН включаются на линейное напряжение и поэтому приме- няются только для учета электроэнер- гии. Заземляемые однофазные ТН, как пра- вило, имеют дополнительную вторич- ную обмотку, применяемую для контро- ля изоляции сети. Трехфазные ТН также могут иметь до- полнительную вторичную обмотку для контроля изоляции сети.

4 слайд

#5 слайд

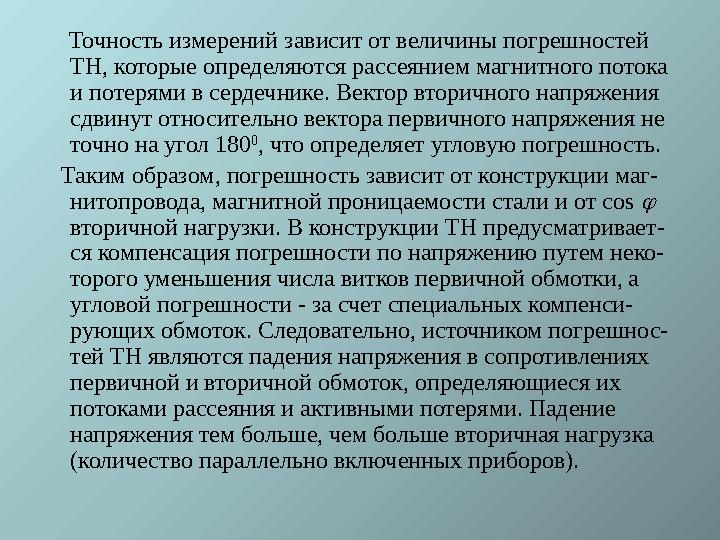

Точность измерений зависит от величины погрешностей ТН, которые определяются рассеянием магнитного потока и потерями в сердечнике. Вектор вторичного напряжения сдвинут относительно вектора первичного напряжения не точно на угол 180 0 , что определяет угловую погрешность. Таким образом, погрешность зависит от конструкции маг- нитопровода, магнитной проницаемости стали и от cos  вторичной нагрузки. В конструкции ТН предусматривает- ся компенсация погрешности по напряжению путем неко- торого уменьшения числа витков первичной обмотки, а угловой погрешности - за счет специальных компенси- рующих обмоток. Следовательно, источником погрешнос- тей ТН являются падения напряжения в сопротивлениях первичной и вторичной обмоток, определяющиеся их потоками рассеяния и активными потерями. Падение напряжения тем больше, чем больше вторичная нагрузка (количество параллельно включенных приборов).

5 слайд

#6 слайд

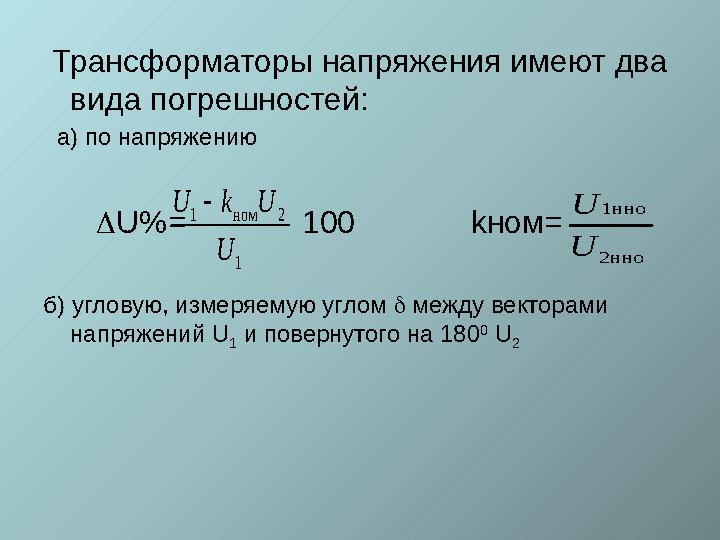

Трансформаторы напряжения имеют два вида погрешностей: а) по напряжению  U% = 100 k ном= б) угловую, измеряемую углом  между векторами напряжений U 1 и повернутого на 180 0 U 21 2 ном 1 U U k U  2 нно 1 нно U U

6 слайд

#7 слайд

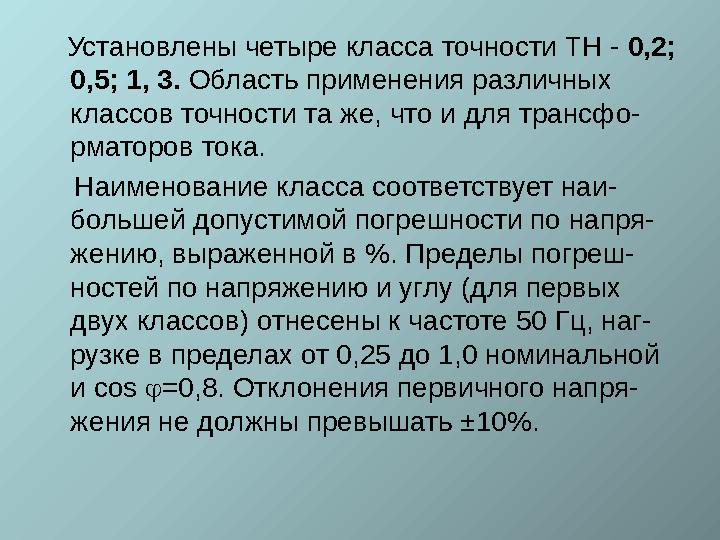

Установлены четыре класса точности ТН - 0,2; 0,5; 1, 3. Область применения различных классов точности та же, что и для трансфо- рматоров тока. Наименование класса соответствует наи- большей допустимой погрешности по напря- жению, выраженной в %. Пределы погреш- ностей по напряжению и углу (для первых двух классов) отнесены к частоте 50 Гц, наг- рузке в пределах от 0,25 до 1,0 номинальной и cos  =0,8. Отклонения первичного напря- жения не должны превышать ±10%.

7 слайд

#8 слайд

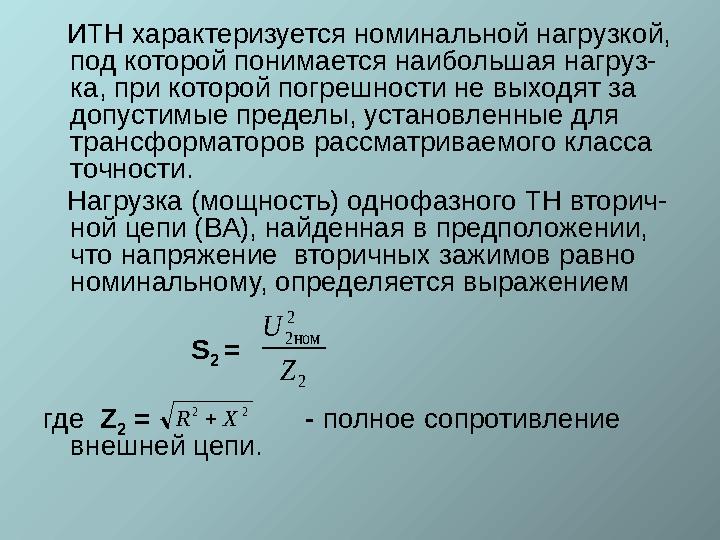

ИТН характеризуется номинальной нагрузкой, под которой понимается наибольшая нагруз- ка, при которой погрешности не выходят за допустимые пределы, установленные для трансформаторов рассматриваемого класса точности. Нагрузка (мощность) однофазного ТН вторич- ной цепи (ВА), найденная в предположении, что напряжение вторичных зажимов равно номинальному, определяется выражением S 2 = где Z 2 = - полное сопротивление внешней цепи.2 2 ном2 Z U 2 2 X R 

8 слайд

#9 слайд

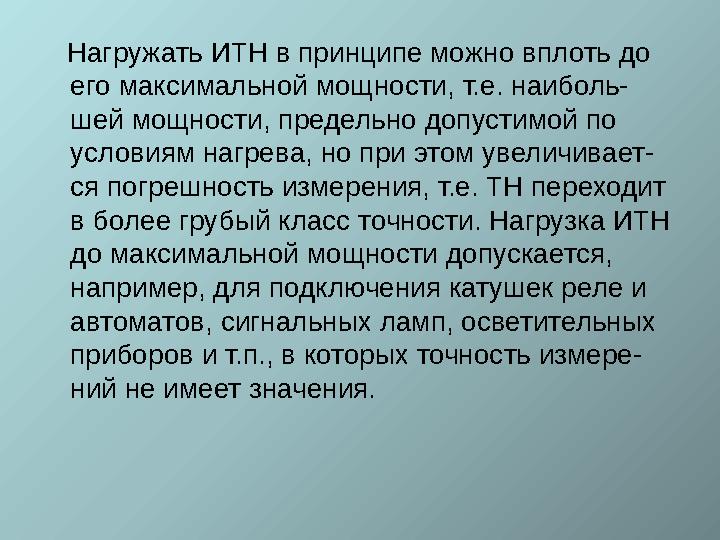

Нагружать ИТН в принципе можно вплоть до его максимальной мощности, т.е. наиболь- шей мощности, предельно допустимой по условиям нагрева, но при этом увеличивает- ся погрешность измерения, т.е. ТН переходит в более грубый класс точности. Нагрузка ИТН до максимальной мощности допускается, например, для подключения катушек реле и автоматов, сигнальных ламп, осветительных приборов и т.п., в которых точность измере- ний не имеет значения.

9 слайд

#10 слайд

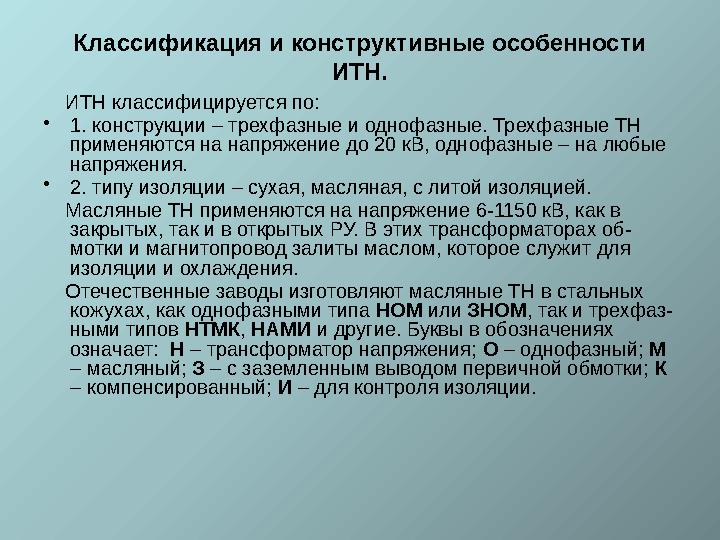

Классификация и конструктивные особенности ИТН. ИТН классифицируется по: • 1. конструкции – трехфазные и однофазные. Трехфазные ТН применяются на напряжение до 20 кВ, однофазные – на любые напряжения. • 2. типу изоляции – сухая, масляная, с литой изоляцией. Масляные ТН применяются на напряжение 6-1150 кВ, как в закрытых, так и в открытых РУ. В этих трансформаторах об- мотки и магнитопровод залиты маслом, которое служит для изоляции и охлаждения. Отечественные заводы изготовляют масляные ТН в стальных кожухах, как однофазными типа НОМ или ЗНОМ , так и трехфаз- ными типов НТМК , НАМИ и другие. Буквы в обозначениях означает: Н – трансформатор напряжения; О – однофазный; М – масляный; З – с заземленным выводом первичной обмотки; К – компенсированный; И – для контроля изоляции.

10 слайд

#11 слайд

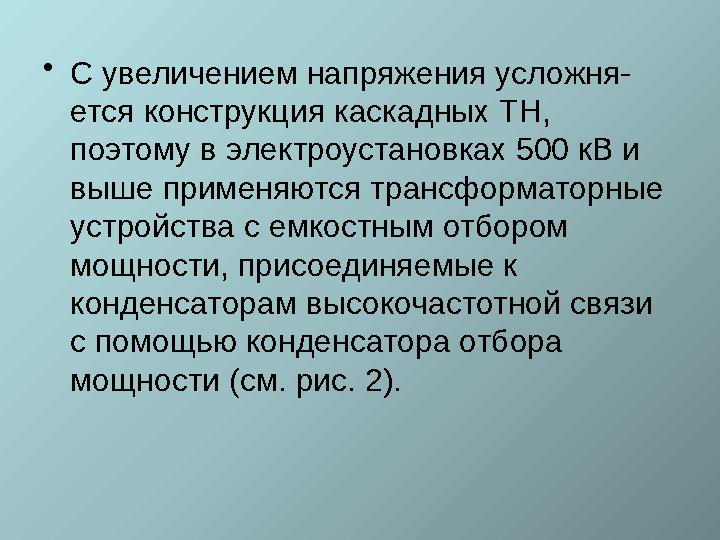

• С увеличением напряжения усложня- ется конструкция каскадных ТН, поэтому в электроустановках 500 кВ и выше применяются трансформаторные устройства с емкостным отбором мощности, присоединяемые к конденсаторам высокочастотной связи с помощью конденсатора отбора мощности (см. рис. 2).

11 слайд

#12 слайд

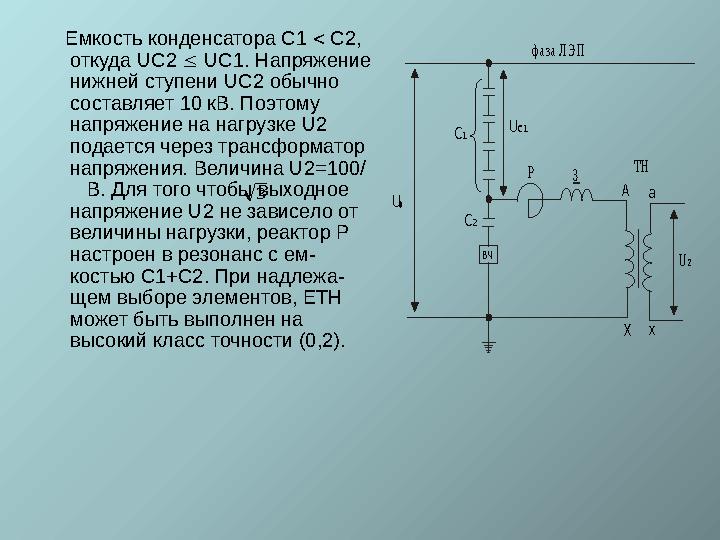

Емкость конденсатора С1  С2, откуда UC2  UC1. Напряжение нижней ступени UC2 обычно составляет 10 кВ. Поэтому напряжение на нагрузке U 2 подается через трансформатор напряжения. Величина U2=100/ В. Для того чтобы выходное напряжение U2 не зависело от величины нагрузки, реактор Р настроен в резонанс с ем- костью С1+С2. При надлежа- щем выборе элементов, ЕТН может быть выполнен на высокий класс точности (0,2). A X a x Uф C1 C2 Uc1 ф а з а Л Э П Р З Т Н U2 В Ч 3

12 слайд

#13 слайд
Силовой трансформатор Силовой трансформатор - устройство, предназначенное для преобразования переменного тока одного напряжения в переменный ток другого напряжения той же частоты Силовой трансформатор 220 кВ

13 слайд

#14 слайд
Силовой трансформатор В зависимости от функций трансформаторы делят на  силовые трансформаторы , трансформаторы тока и трансформаторы напряжения. Наиболее распространенный тип преобразователя - силовой трансформатор, является устройством, изменяющим напряжение переменного тока различных энергосистем для  дальнейшей передачи  конечному потребителю (питание электрооборудования, освещения, пр.). Силовые трансформаторы стали неотъемлемыми спутниками промышленных предприятий и линий электропередачи железных дорог, а также частью урбанистического пейзажа любого города.

14 слайд

#15 слайд

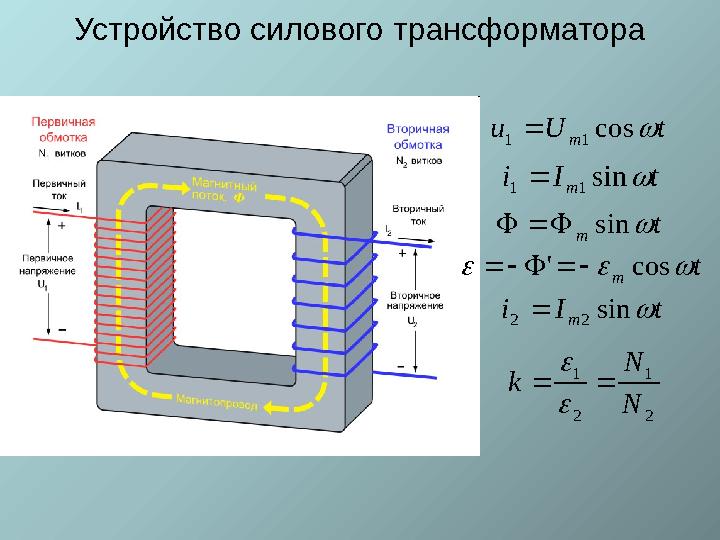

Устройство силового трансформатораt U u m  cos 1 1  t m    cos '      t I i m  sin 1 1  t m  sin    t I i m  sin 2 2  2 1 2 1 N N k    

15 слайд

#16 слайд

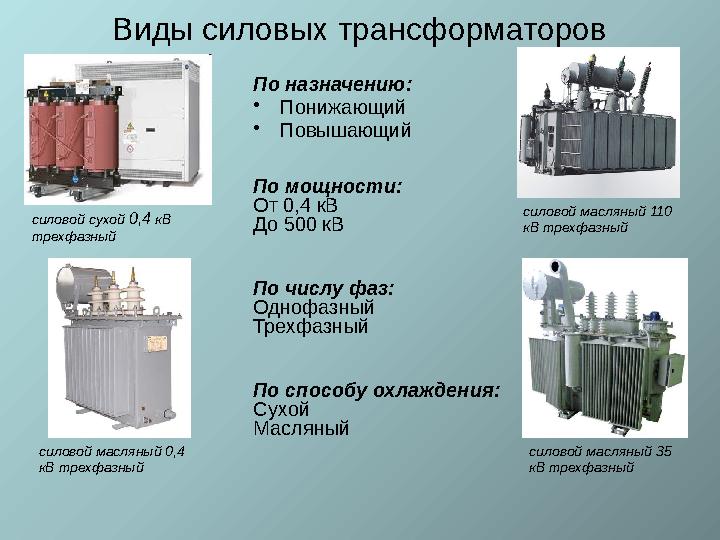

Виды силовых трансформаторов По назначению: • Понижающий • Повышающий силовой масляный 0,4 кВ трехфазный силовой масляный 35 кВ трехфазныйсиловой масляный 110 кВ трехфазныйсиловой сухой 0,4 кВ трехфазный По числу фаз: Однофазный ТрехфазныйПо мощности: От 0,4 кВ До 500 кВ По способу охлаждения: Сухой Масляный

16 слайд

#17 слайд

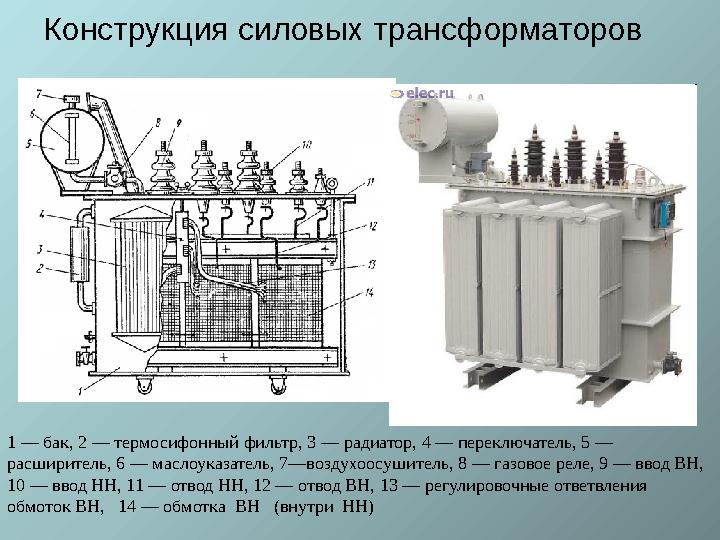

1 — бак, 2 — термосифонный фильтр, 3 — радиатор, 4 — переключатель, 5 — расширитель, 6 — маслоуказатель, 7—воздухоосушитель, 8 — газовое реле, 9 — ввод ВН, 10 — ввод НН, 11 — отвод НН, 12 — отвод ВН , 13 — регулировочные ответвления  обмоток ВН,   14 — обмотка  ВН   (внутри  НН) Конструкция силовых трансформаторов

17 слайд
