КАБЕЛЬДЕРДІ ҚОСУ ӘДІСТЕРІ Косу әдістеріне қойылатын талаптар

1 слайд

#2 слайд

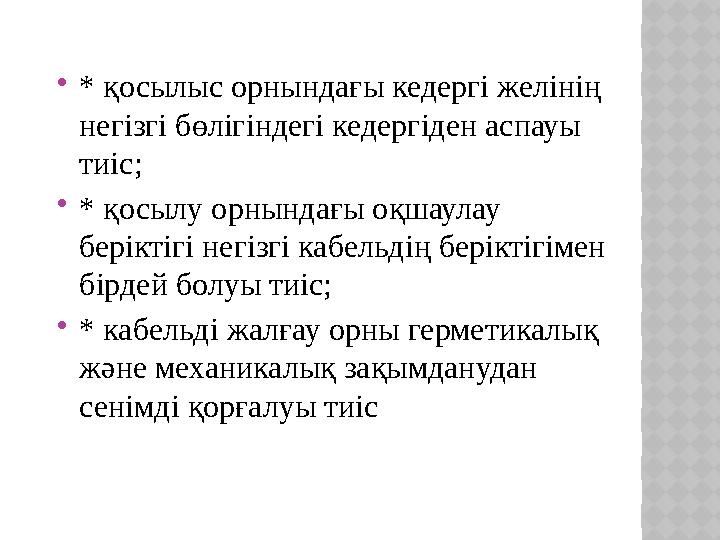

* қосылыс орнындағы кедергі желінің негізгі бөлігіндегі кедергіден аспауы тиіс; * қосылу орнындағы оқшаулау беріктігі негізгі кабельдің беріктігімен бірдей болуы тиіс; * кабельді жалғау орны герметикалық және механикалық зақымданудан сенімді қорғалуы тиіс

2 слайд

#3 слайд
ҚҰРАЛ-САЙМАНДАР МЕН БІЛІМДІ ҚАЖЕТ ЕТПЕЙТІН ҚОСЫЛЫСТАРДЫҢ ҚАРАПАЙЫМ ТӘСІЛДЕРІ: * Клемма қалыптары арқылы қосылу; * серіппелі қысқыштар; * ЖҚҚ қалпақшалары; * бұрандама қосылымы

3 слайд

#4 слайд

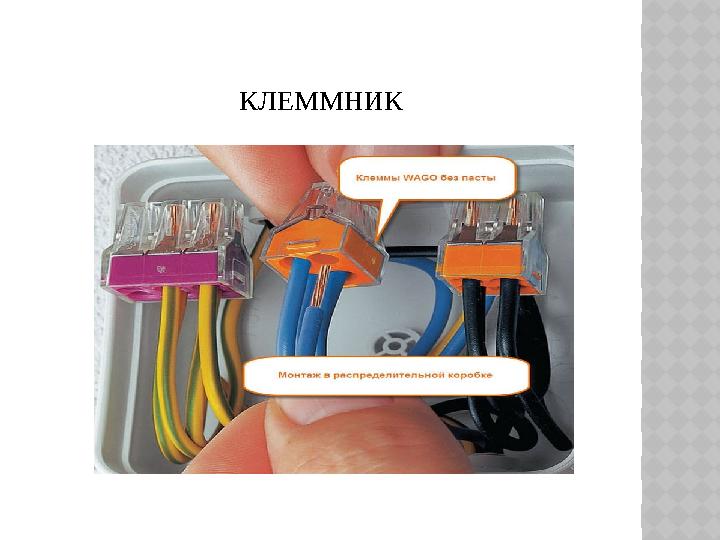

КЛЕММНИК

4 слайд

#5 слайд

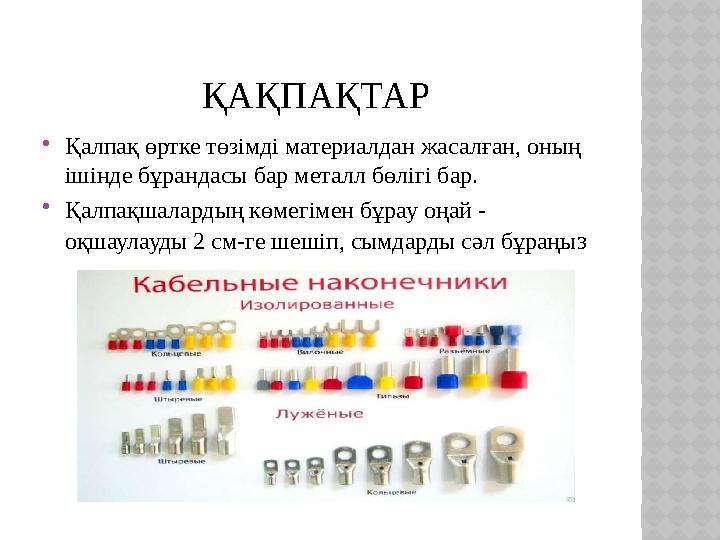

ҚАҚПАҚТАР Қалпақ өртке төзімді материалдан жасалған, оның ішінде бұрандасы бар металл бөлігі бар. Қалпақшалардың көмегімен бұрау оңай - оқшаулауды 2 см-ге шешіп, сымдарды сәл бұраңыз

5 слайд

#6 слайд

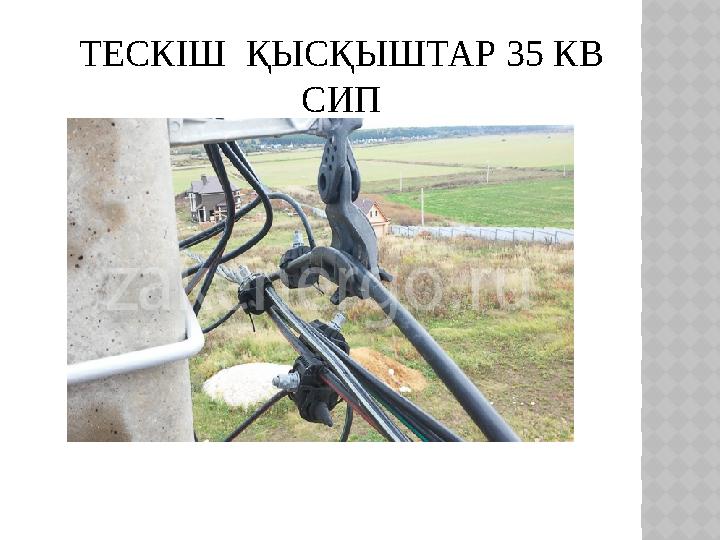

ТЕСКІШ ҚЫСҚЫШТАР 35 КВ СИП

6 слайд

#7 слайд

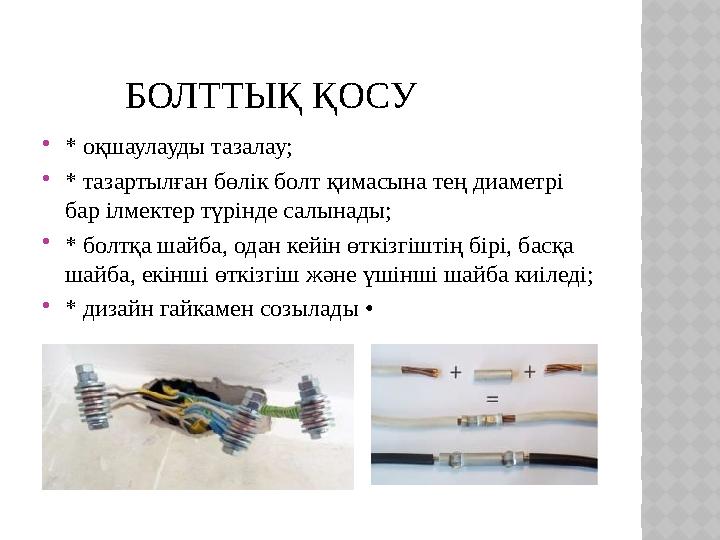

БОЛТТЫҚ ҚОСУ * оқшаулауды тазалау; * тазартылған бөлік болт қимасына тең диаметрі бар ілмектер түрінде салынады; * болтқа шайба, одан кейін өткізгіштің бірі, басқа шайба, екінші өткізгіш және үшінші шайба киіледі; * дизайн гайкамен созылады •

7 слайд

#8 слайд

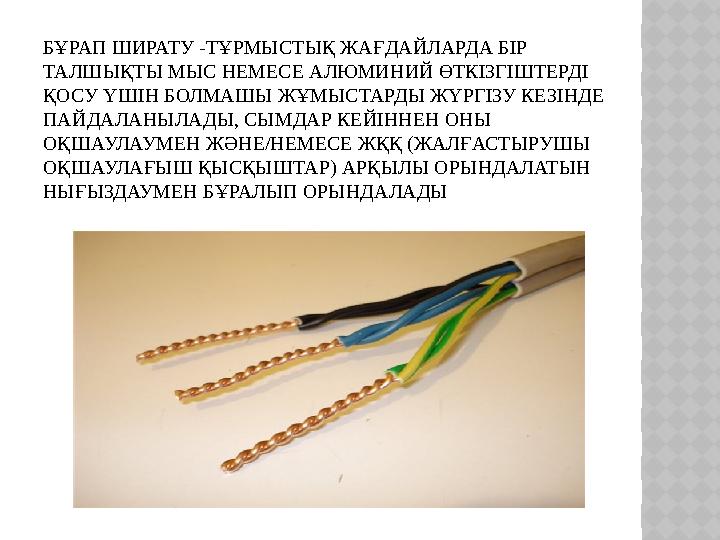

БҰРАП ШИРАТУ -ТҰРМЫСТЫҚ ЖАҒДАЙЛАРДА БІР ТАЛШЫҚТЫ МЫС НЕМЕСЕ АЛЮМИНИЙ ӨТКІЗГІШТЕРДІ ҚОСУ ҮШІН БОЛМАШЫ ЖҰМЫСТАРДЫ ЖҮРГІЗУ КЕЗІНДЕ ПАЙДАЛАНЫЛАДЫ, СЫМДАР КЕЙІННЕН ОНЫ ОҚШАУЛАУМЕН ЖӘНЕ/НЕМЕСЕ ЖҚҚ (ЖАЛҒАСТЫРУШЫ ОҚШАУЛАҒЫШ ҚЫСҚЫШТАР) АРҚЫЛЫ ОРЫНДАЛАТЫН НЫҒЫЗДАУМЕН БҰРАЛЫП ОРЫНДАЛАДЫ

8 слайд

#9 слайд

9 слайд

#10 слайд

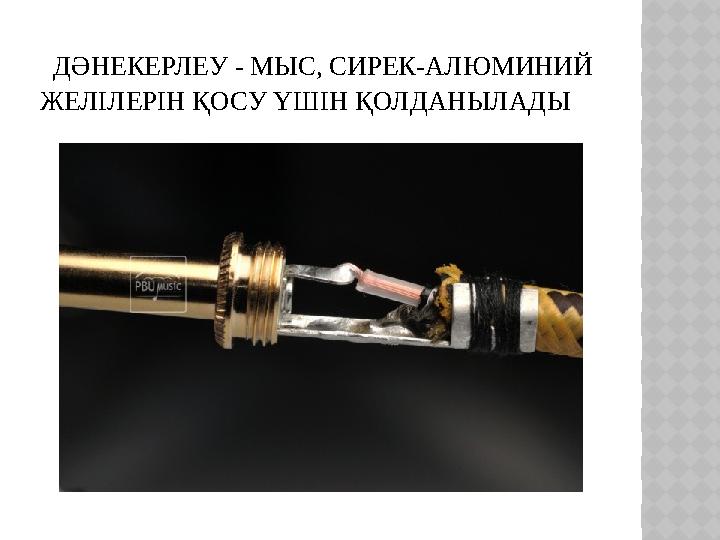

ДӘНЕКЕРЛЕУ - МЫС, СИРЕК-АЛЮМИНИЙ ЖЕЛІЛЕРІН ҚОСУ ҮШІН ҚОЛДАНЫЛАДЫ

10 слайд

#11 слайд

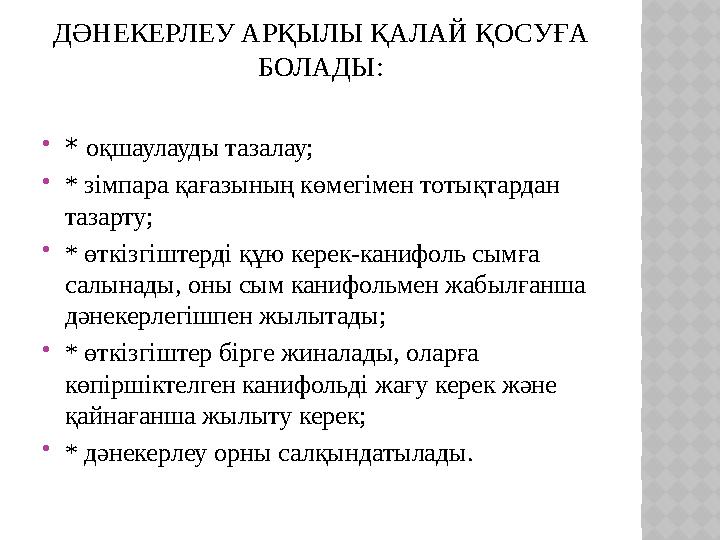

ДӘНЕКЕРЛЕУ АРҚЫЛЫ ҚАЛАЙ ҚОСУҒА БОЛАДЫ: * оқшаулауды тазалау; * зімпара қағазының көмегімен тотықтардан тазарту; * өткізгіштерді құю керек-канифоль сымға салынады, оны сым канифольмен жабылғанша дәнекерлегішпен жылытады; * өткізгіштер бірге жиналады, оларға көпіршіктелген канифольді жағу керек және қайнағанша жылыту керек; * дәнекерлеу орны салқындатылады.

11 слайд

#12 слайд

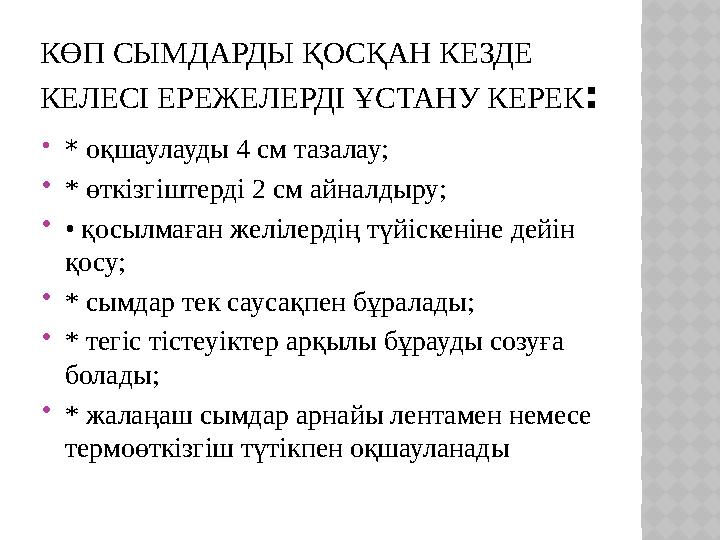

КӨП СЫМДАРДЫ ҚОСҚАН КЕЗДЕ КЕЛЕСІ ЕРЕЖЕЛЕРДІ ҰСТАНУ КЕРЕК :  * оқшаулауды 4 см тазалау; * өткізгіштерді 2 см айналдыру; • қосылмаған желілердің түйіскеніне дейін қосу; * сымдар тек саусақпен бұралады; * тегіс тістеуіктер арқылы бұрауды созуға болады; * жалаңаш сымдар арнайы лентамен немесе термоөткізгіш түтікпен оқшауланады

12 слайд

#13 слайд
ПРЕСТЕУ-ӨТКІЗГІШТІҢ ЖЕЛІЛЕРІН ТОКТЫҢ САЛЫСТЫРМАЛЫ ҮЛКЕН КҮШІ БАР ЖЕЛІЛЕРДЕ АРНАЙЫ ГИЛЬЗАЛАРМЕН БІРІКТІРУ

13 слайд

#14 слайд

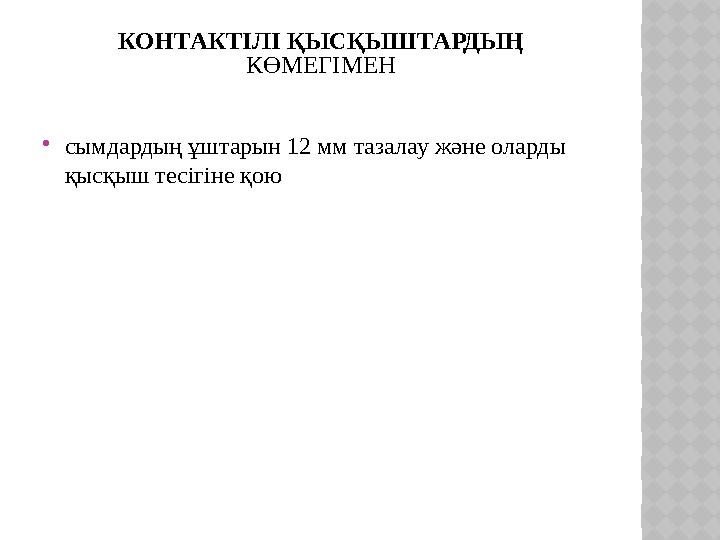

КОНТАКТІЛІ ҚЫСҚЫШТАРДЫҢ КӨМЕГІМЕН сымдардың ұштарын 12 мм тазалау және оларды қысқыш тесігіне қою

14 слайд

#15 слайд

15 слайд

#16 слайд

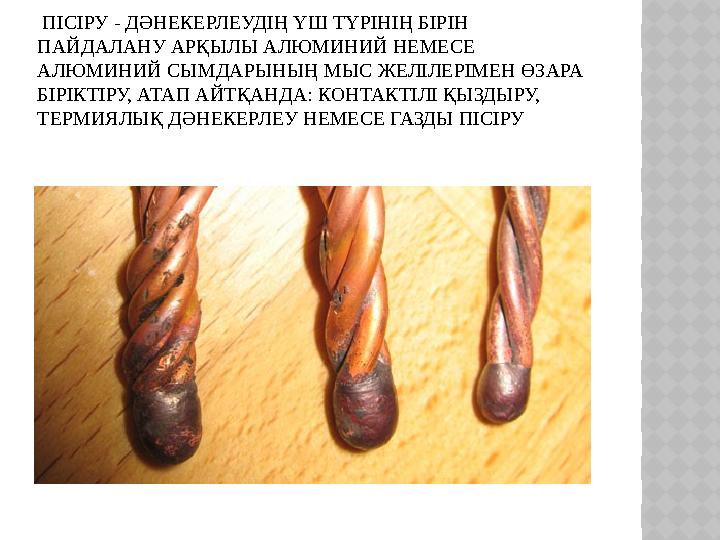

ПІСІРУ - ДӘНЕКЕРЛЕУДІҢ ҮШ ТҮРІНІҢ БІРІН ПАЙДАЛАНУ АРҚЫЛЫ АЛЮМИНИЙ НЕМЕСЕ АЛЮМИНИЙ СЫМДАРЫНЫҢ МЫС ЖЕЛІЛЕРІМЕН ӨЗАРА БІРІКТІРУ, АТАП АЙТҚАНДА: КОНТАКТІЛІ ҚЫЗДЫРУ, ТЕРМИЯЛЫҚ ДӘНЕКЕРЛЕУ НЕМЕСЕ ГАЗДЫ ПІСІРУ

16 слайд

#17 слайд

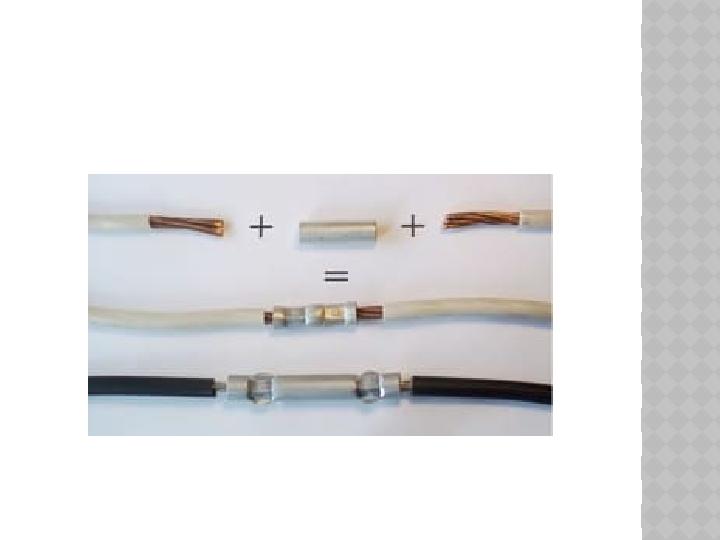

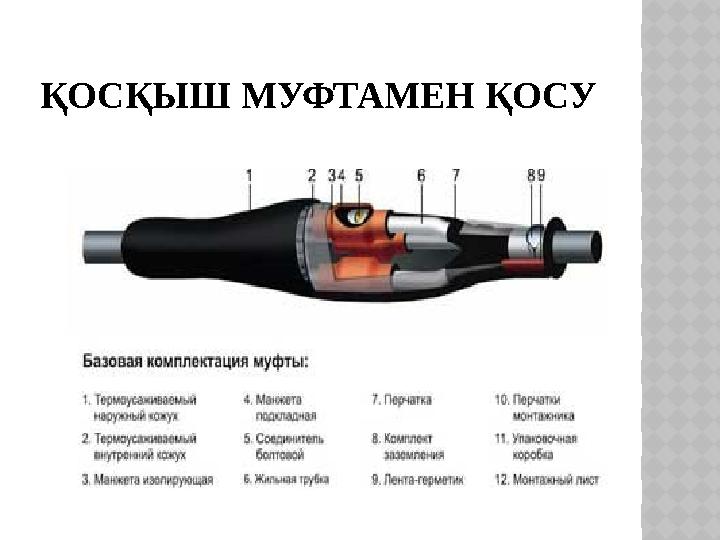

ҚОСҚЫШ МУФТАМЕН ҚОСУ
