Кирхгоф ережелері 10 сынып

#1 слайд
Кирхгоф ережелері Физика пәнінің мұғалімі: Балажігітова Нұртілеу Құрманәліқызы

1 слайд

#2 слайд

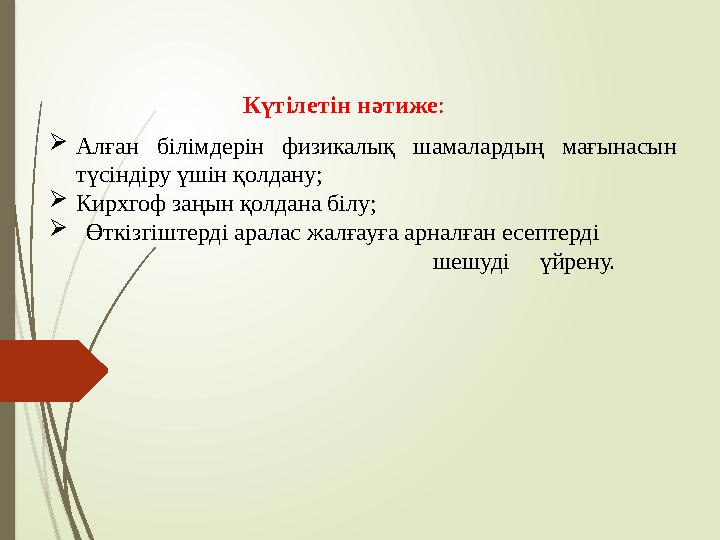

Алған білімдерін физикалық шамалардың мағынасын түсіндіру үшін қолдану; Кирхгоф заңын қолдана білу;  Өткізгіштерді аралас жалғауға арналған есептерді шешуді үйрену. Күтілетін нәтиже:

2 слайд

#3 слайд

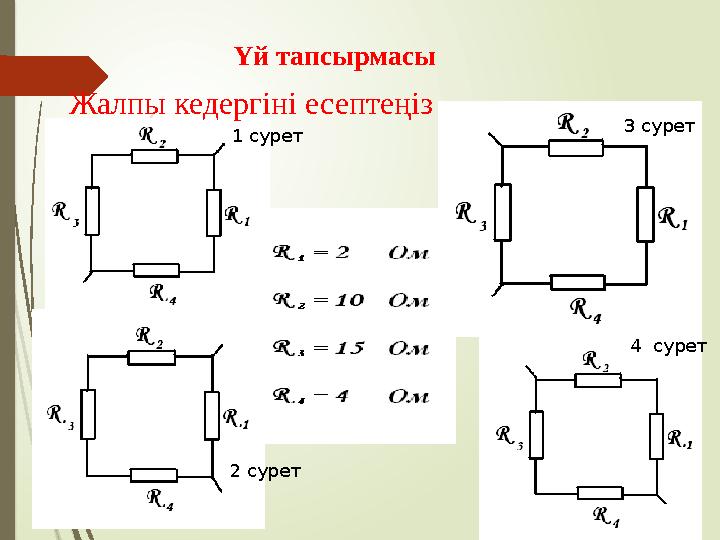

Жалпы кедергіні есептеңіз Үй тапсырмасы 1 сурет 2 сурет 3 сурет 4 сурет

3 слайд

#4 слайд
Кирхгофтың бірінші заңы электр зарядының сақталу заңынан туындайды. Кез- келген түйіндегі шығатын токтардың алгебралық қосындысы нольге тең болады. I1 - I2 + I3 - I4 + I5 = 0

4 слайд

#5 слайд

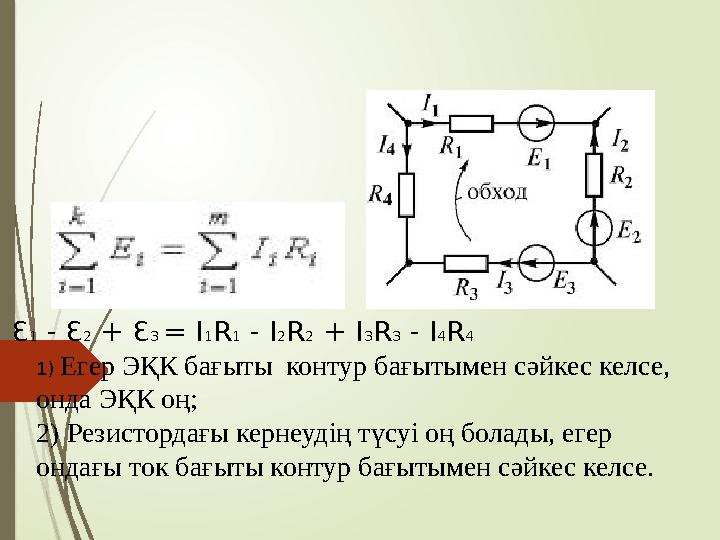

 Ɛ1 - Ɛ2 + Ɛ3 = I1R1 - I2R2 + I3R3 - I4R4 1) Егер ЭҚК бағыты контур бағытымен сәйкес келсе, онда ЭҚК оң; 2) Резистордағы кернеудің түсуі оң болады, егер ондағы ток бағыты контур бағытымен сәйкес келсе.

5 слайд

#6 слайд

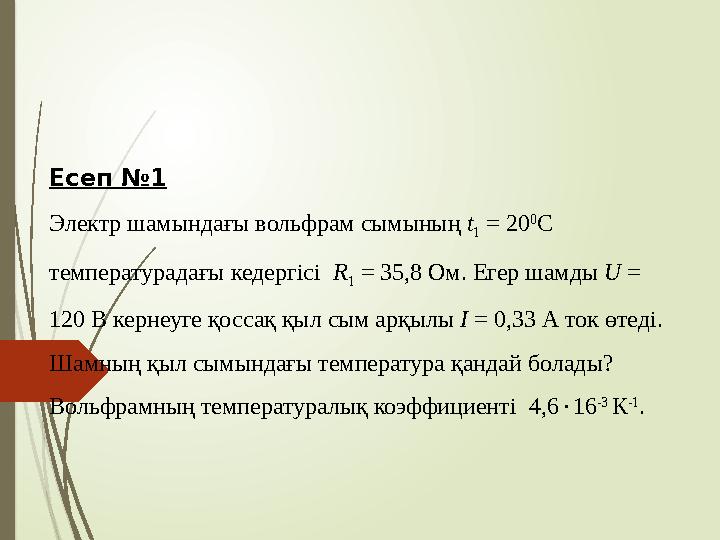

Есеп №1 Электр шамындағы вольфрам сымының t 1 = 20 0 С температурадағы кедергісі R 1 = 35,8 Ом. Егер шамды U = 120 В кернеуге қоссақ қыл сым арқылы I = 0,33 А ток өтеді. Шамның қыл сымындағы температура қандай болады? Вольфрамның температуралық коэффициенті 4,616 -3 К -1 .

6 слайд

#7 слайд

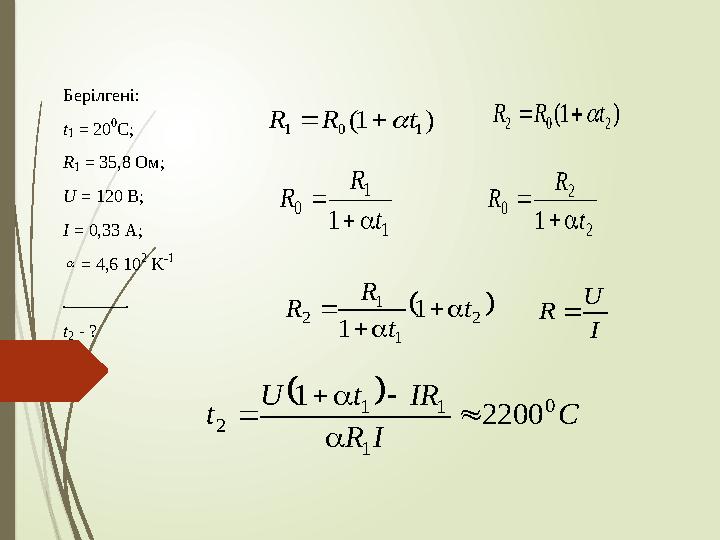

Берілгені: t1 = 20 0 C; R1 = 35,8 Ом; U = 120 B; I = 0,33 A; = 4,6 10 2 K -1 t2 - ?  1 0 1 (1 )R R t  2 0 2 (1 )R R t  1 1 0 1t R R   2 2 0 1t R R     2 1 1 2 1 1 t t R R    I U R   C IR IRtU t 0 1 11 2 2200 1    

7 слайд

#8 слайд

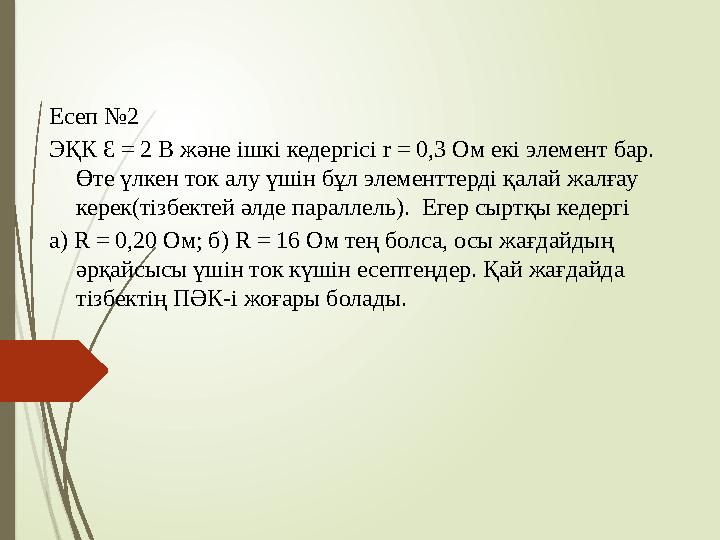

Есеп №2 ЭҚК Ɛ = 2 В және ішкі кедергісі r = 0,3 Ом екі элемент бар. Өте үлкен ток алу үшін бұл элементтерді қалай жалғау керек(тізбектей әлде параллель). Егер сыртқы кедергі а) R = 0,20 Ом; б) R = 16 Ом тең болса, осы жағдайдың әрқайсысы үшін ток күшін есептеңдер. Қай жағдайда тізбектің ПӘК-і жоғары болады.

8 слайд

#9 слайд

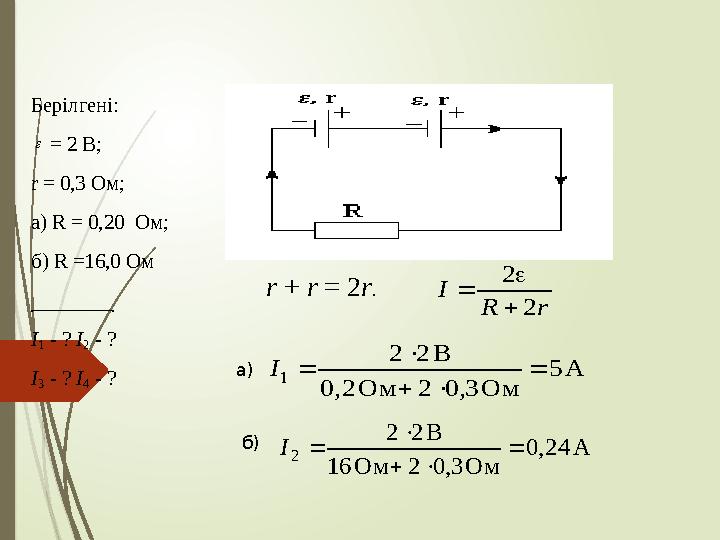

Берілгені: = 2 В; r = 0,3 Ом; а) R = 0,20 Ом; б) R =16,0 Ом І1 - ? І2 - ? І3 - ? І4 - ?  А24,0 Ом3,02Ом16 В22 2    I б) r + r = 2r. rR I 2 2    А5 Ом3,02Oм2,0 B22 1    Iа)

9 слайд

#10 слайд

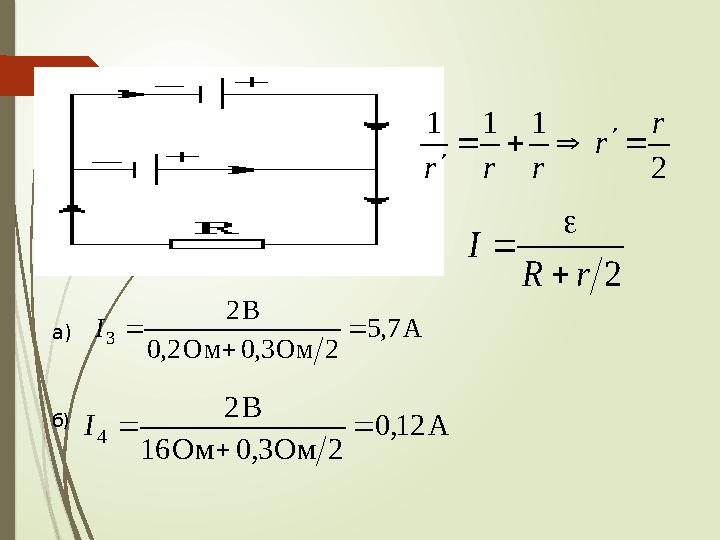

б) б) 2 111 r r rrr   2rR I    А7,5 2Ом3,0Ом2,0 В2 3   I А12,0 2Ом3,0Ом16 В2 4   I а) б)

10 слайд

#11 слайд

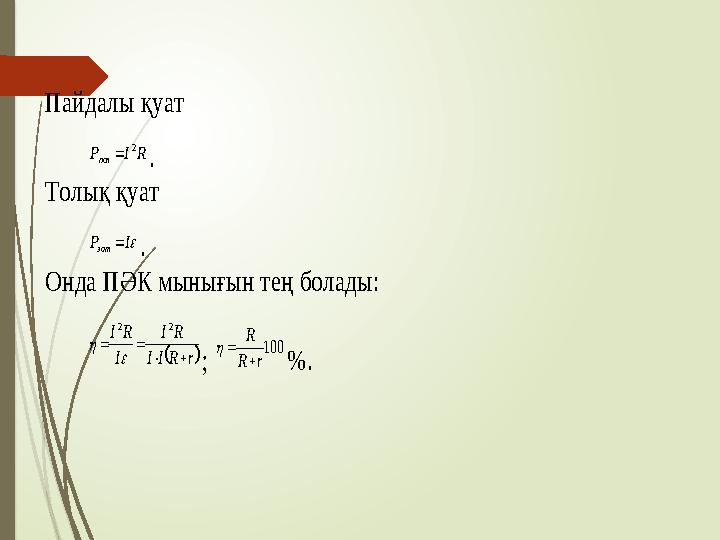

Пайдалы қуат . Толық қуат . Онда ПӘК мынығын тең болады: ; %. RIР пол 2  IP зат rRII RI I RI   22   100 rR R  

11 слайд

#12 слайд
rR R 2  2 r R R   Параллель жалғау кезінде 571,0 2,015,0 2,0 ;25,0 2,06,0 2,0 31       99,0 2 3,0 16 16 ;964,0 166,0 16 42      

12 слайд

#13 слайд

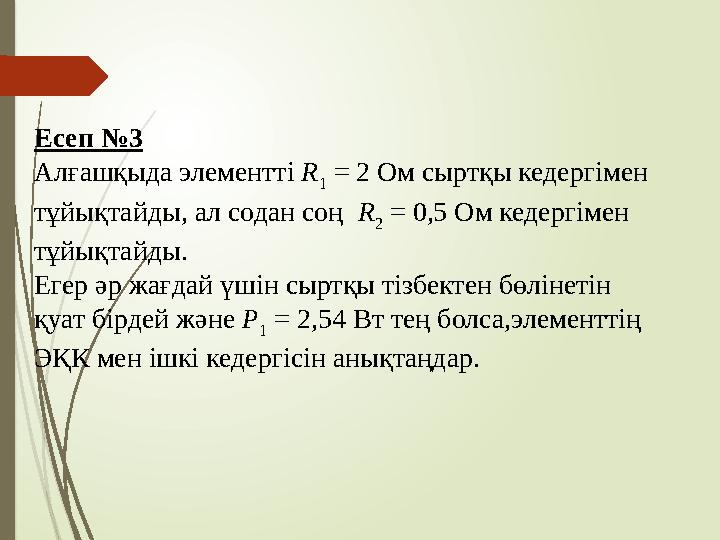

Есеп №3 Алғашқыда элементті R 1 = 2 Ом сыртқы кедергімен тұйықтайды, ал содан соң R 2 = 0,5 Ом кедергімен тұйықтайды. Егер әр жағдай үшін сыртқы тізбектен бөлінетін қуат бірдей және Р 1 = 2,54 Вт тең болса,элементтің ЭҚК мен ішкі кедергісін анықтаңдар.

13 слайд

#14 слайд

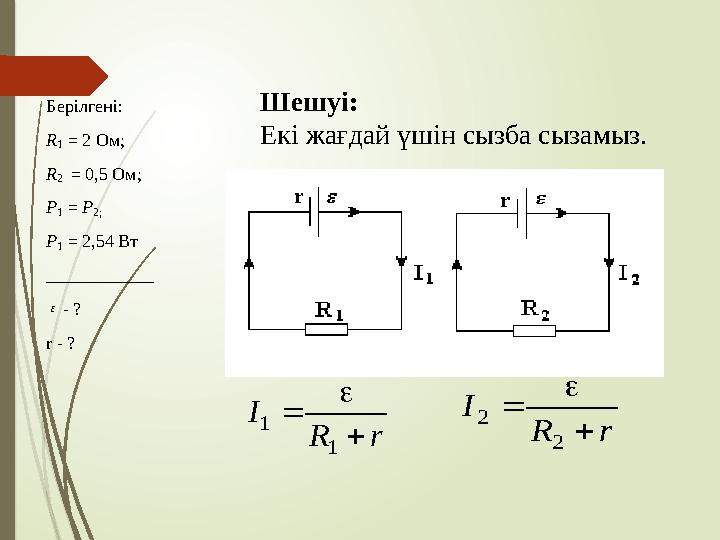

Берілгені: R1 = 2 Ом; R2 = 0,5 Ом; Р1 = Р2; Р1 = 2,54 Вт ____________ - ? r - ?  Шешуі: Екі жағдай үшін сызба сызамыз. rR I    1 1 rR I    2 2

14 слайд

#15 слайд

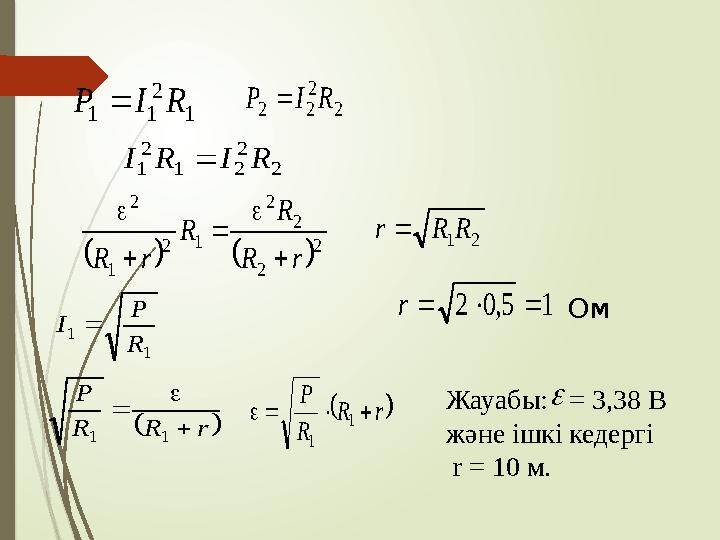

1 2 11 RIP 2 2 22 RIP 2 2 21 2 1 RIRI     2 2 2 2 12 1 2 rR R R rR      21RRr 15,02 r Ом 1 1 R P I  rRR P    11  rR R P  1 1 Жауабы: = 3,38 В және ішкі кедергі r = 10 м. 

15 слайд

#16 слайд

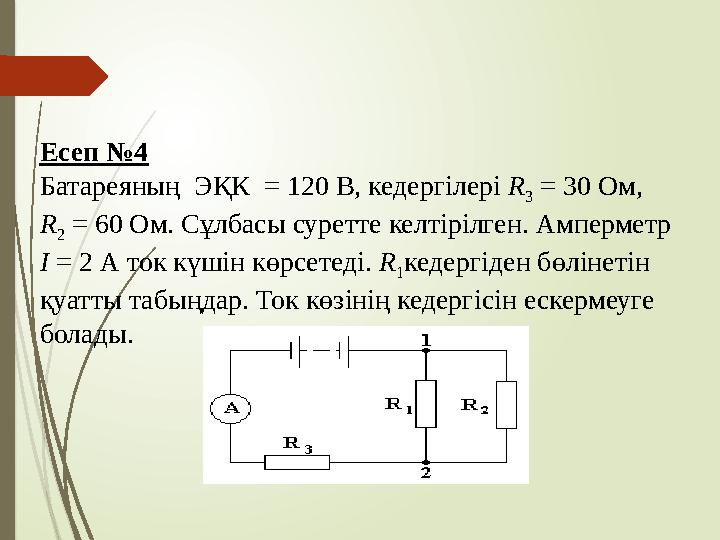

Есеп №4 Батареяның ЭҚК = 120 В, кедергілері R 3 = 30 Ом, R 2 = 60 Ом. Сұлбасы суретте келтірілген. Амперметр I = 2 А ток күшін көрсетеді. R 1 кедергіден бөлінетін қуатты табыңдар. Ток көзінің кедергісін ескермеуге болады.

16 слайд

#17 слайд

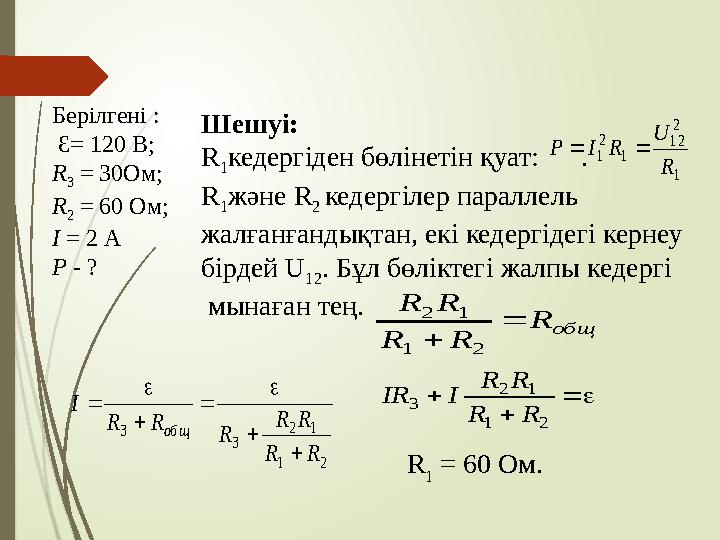

Берілгені : Ɛ= 120 В; R 3 = 30Ом; R 2 = 60 Ом; I = 2 A Р - ? Шешуі: R 1 кедергіден бөлінетін қуат: . R 1 және R 2 кедергілер параллель жалғанғандықтан, екі кедергідегі кернеу бірдей U 12. Бұл бөліктегі жалпы кедергі мынаған тең. 1 2 12 1 2 1 R U RIP  общ R RR RR   21 12 21 12 3 3 RR RR R RR I общ           21 12 3 RR RR IIR R 1 = 60 Ом.

17 слайд

#18 слайд

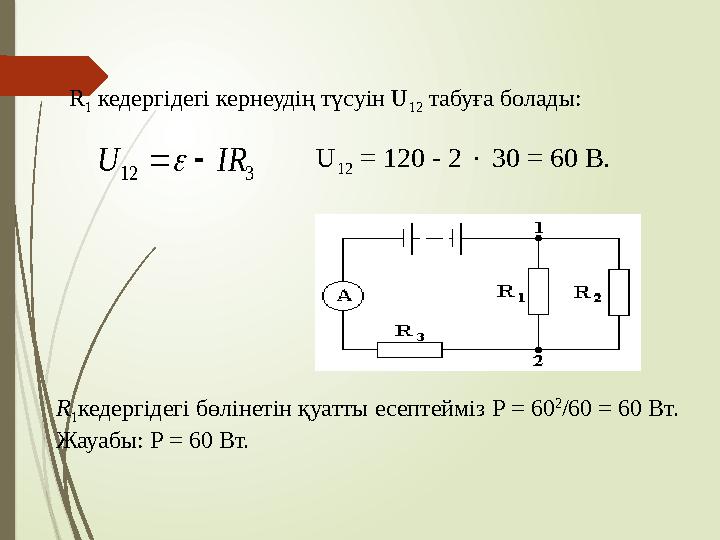

R 1 кедергідегі кернеудің түсуін U 12 табуға болады: 12 3 U IR  U 12 = 120 - 2  30 = 60 В. R 1 кедергідегі бөлінетін қуатты есептейміз Р = 60 2 /60 = 60 Вт. Жауабы: Р = 60 Вт.

18 слайд

#19 слайд

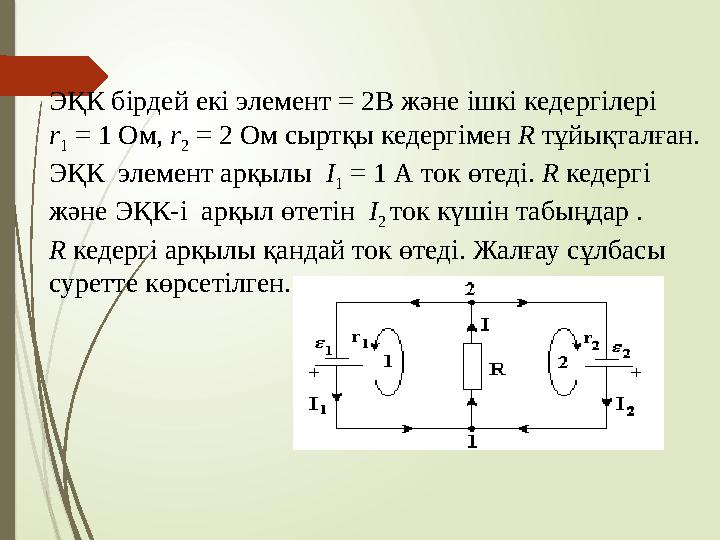

ЭҚК бірдей екі элемент = 2В және ішкі кедергілері r 1 = 1 Ом, r 2 = 2 Ом сыртқы кедергімен R тұйықталған. ЭҚК элемент арқылы I 1 = 1 А ток өтеді. R кедергі және ЭҚК-і арқыл өтетін I 2 ток күшін табыңдар . R кедергі арқылы қандай ток өтеді. Жалғау сұлбасы суретте көрсетілген.

19 слайд

#20 слайд

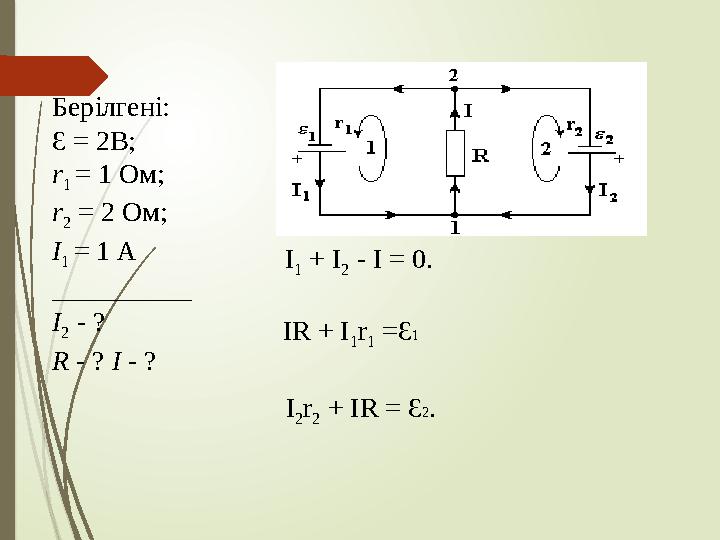

Берілгені: Ɛ = 2В; r 1 = 1 Ом; r 2 = 2 Ом; I 1 = 1 A __________ I 2 - ? R - ? I - ? I 1 + I 2 - I = 0. IR + I 1r 1 =Ɛ1 I 2r 2 + IR = Ɛ2.

20 слайд

#21 слайд

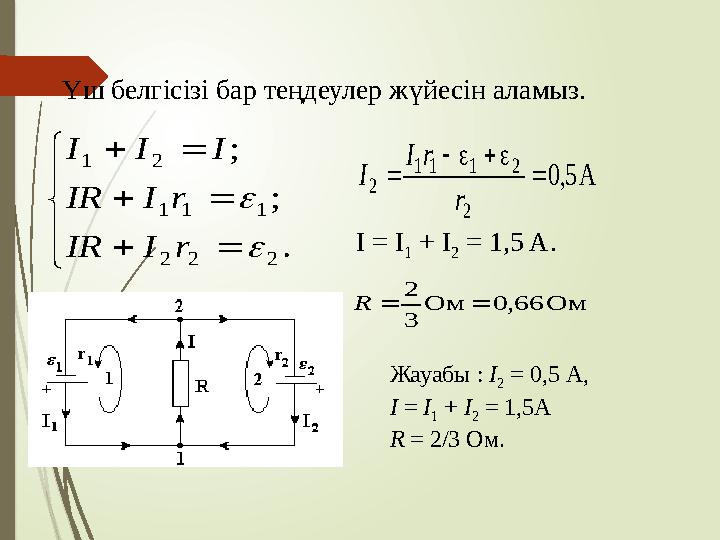

        . ; ; 222 111 21   rIIR rIIR III Үш белгісізі бар теңдеулер жүйесін аламыз. A5,0 2 2111 2    r rI I I = I 1 + I 2 = 1,5 A. Ом66,0Ом 3 2 R Жауабы : I 2 = 0,5 А, I = I 1 + I 2 = 1,5А R = 2/3 Ом.

21 слайд

#22 слайд

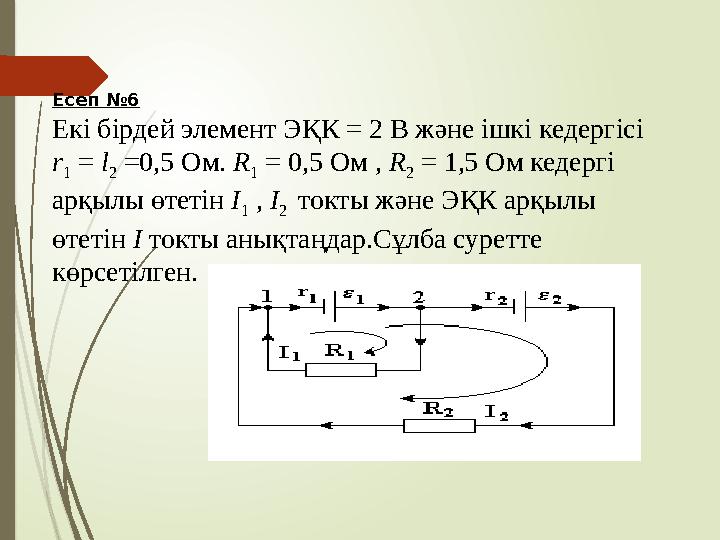

Есеп №6 Екі бірдей элемент ЭҚК = 2 В және ішкі кедергісі r 1 = l 2 =0,5 Ом. R 1 = 0,5 Ом , R 2 = 1,5 Ом кедергі арқылы өтетін I 1 , I 2 токты және ЭҚК арқылы өтетін I токты анықтаңдар.Сұлба суретте көрсетілген.

22 слайд

#23 слайд

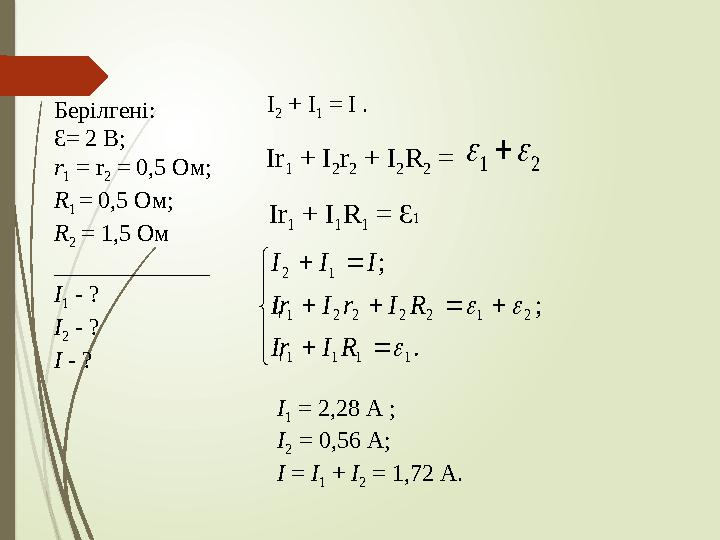

Берілгені: Ɛ= 2 В; r 1 = r 2 = 0,5 Ом; R 1 = 0,5 Ом; R 2 = 1,5 Ом _____________ I 1 - ? I 2 - ? I - ? I 2 + I 1 = I . Ir 1 + I 2 r 2 + I 2 R 2 = 1 2   Ir 1 + I 1 R 1 = Ɛ1         . ; ; 1111 2122221 12   RIIr RIrIIr III I 1 = 2,28 А ; I 2 = 0,56 А; I = I 1 + I 2 = 1,72 А. I 1 I 1

23 слайд

#24 слайд

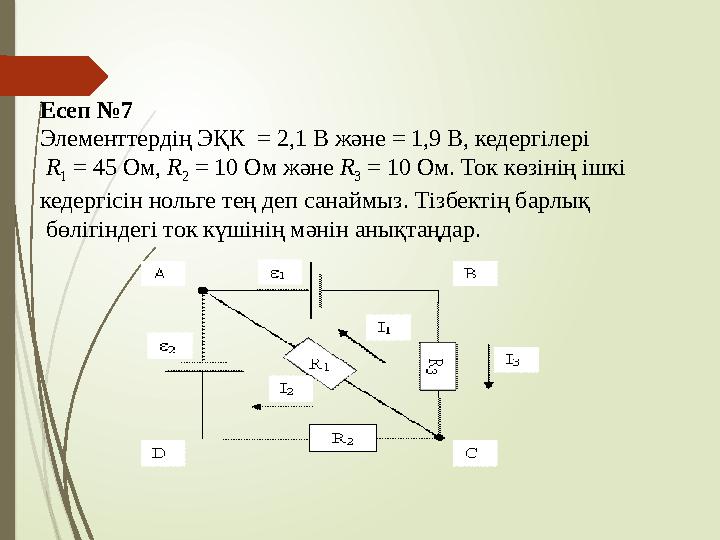

Есеп №7 Элементтердің ЭҚК = 2,1 В және = 1,9 В, кедергілері R 1 = 45 Ом, R 2 = 10 Ом және R 3 = 10 Ом. Ток көзінің ішкі кедергісін нольге тең деп санаймыз. Тізбектің барлық бөлігіндегі ток күшінің мәнін анықтаңдар.

24 слайд

#25 слайд

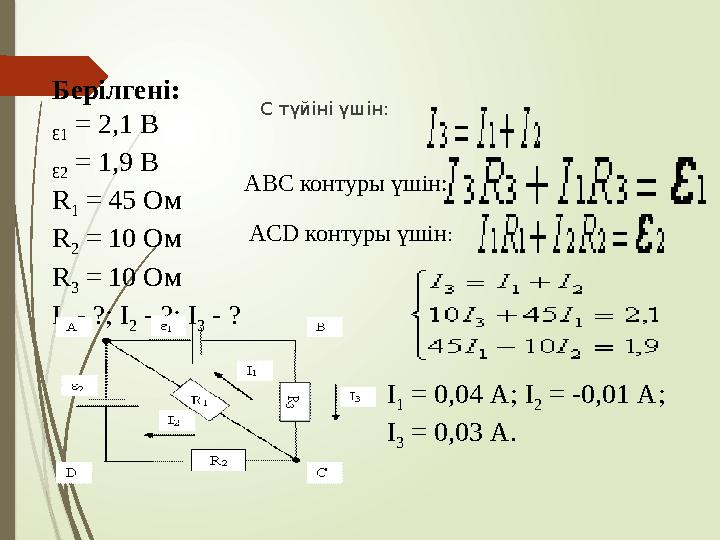

С түйіні үшін:  Берілгені: Ɛ1  = 2,1 В Ɛ2  = 1,9 В R 1 = 45 Ом R 2  = 10 Ом R 3 = 10 Ом I 1 - ?; I 2 - ?; I 3 - ? АВС контуры үшін:  ACD контуры үшін:  I 1 = 0,04 А; I 2 = -0,01 А;  I 3  = 0,03 А.

25 слайд

#26 слайд

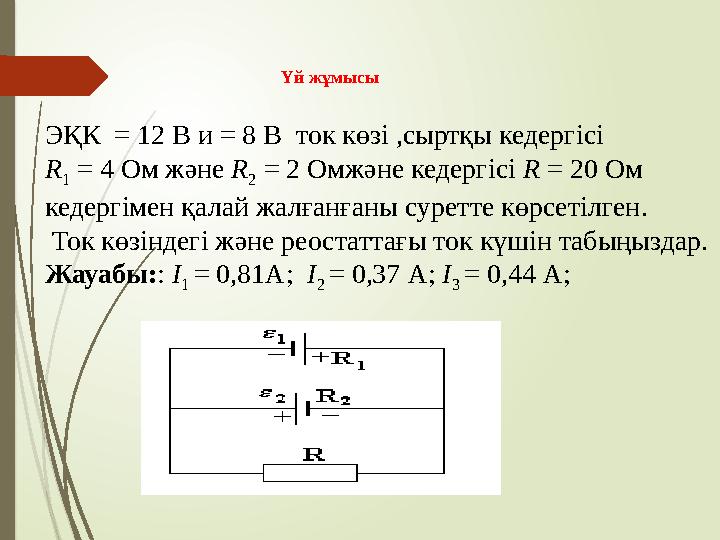

Үй жұмысы ЭҚК = 12 В и = 8 В ток көзі ,сыртқы кедергісі R 1 = 4 Ом және R 2 = 2 Омжәне кедергісі R = 20 Ом кедергімен қалай жалғанғаны суретте көрсетілген. Ток көзіндегі және реостаттағы ток күшін табыңыздар. Жауабы:: I 1 = 0,81A; I 2 = 0,37 A; I 3 = 0,44 A;

26 слайд

#27 слайд
Назарларыңызға рахмет!

27 слайд
