МЕТОДЫ КОНСТРУИРОВАНИЯ ОДЕЖДЫ ПМ.05 «Конструирование швейных изделий» Выполнила: Абдысалимова С.Н. Мастер по

1 слайд

#2 слайд

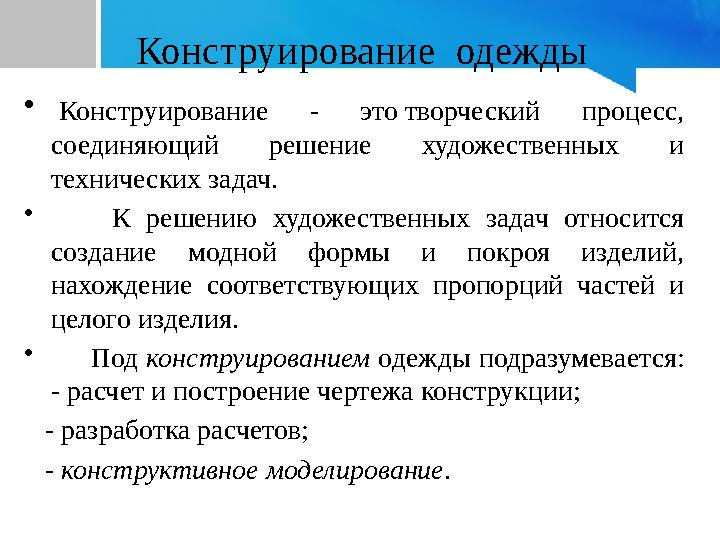

Конструирование одежды  • Конструирование - это творческий процесс, соединяющий решение художественных и технических задач. • К решению художественных задач относится создание модной формы и покроя изделий, нахождение соответствующих пропорций частей и целого изделия. • Под конструированием одежды подразумевается: - расчет и построение чертежа конструкции; - разработка расчетов; - конструктивное моделирование.

2 слайд

#3 слайд

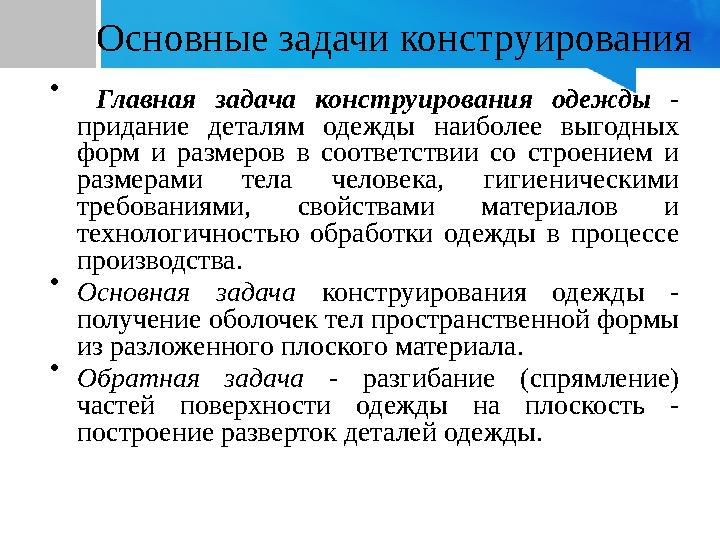

Основные задачи конструирования • Главная задача конструирования одежды - придание деталям одежды наиболее выгодных форм и размеров в соответствии со строением и размерами тела человека, гигиеническими требованиями, свойствами материалов и технологичностью обработки одежды в процессе производства. • Основная задача конструирования одежды - получение оболочек тел пространственной формы из разложенного плоского материала. • Обратная задача - разгибание (спрямление) частей поверхности одежды на плоскость - построение разверток деталей одежды.

3 слайд

#4 слайд
Задачи конструктора Конструктор одежды должен: –разбираться в современных направлениях моды; –уметь анализировать модель; –знать свойства материалов; –выполнять работы по проектированию моделей; –разрабатывать эскизы и конструкции деталей одежды в соответствии с выбранной моделью; –изготовлять лекала для раскроя изделий; –раскраивать изделия различных ассортиментных групп из различных материалов; –раскраивать модели и образцы изделий по лекалам; –перекраивать изделия при ремонте; –оказывать консультацию заказчику при выборе модели; –измерять фигуру заказчика; –определять технические приемы обработки деталей изделия; –определять технологическую готовность изделия к примерке; –сдавать готовое изделие заказчику.

4 слайд

#5 слайд

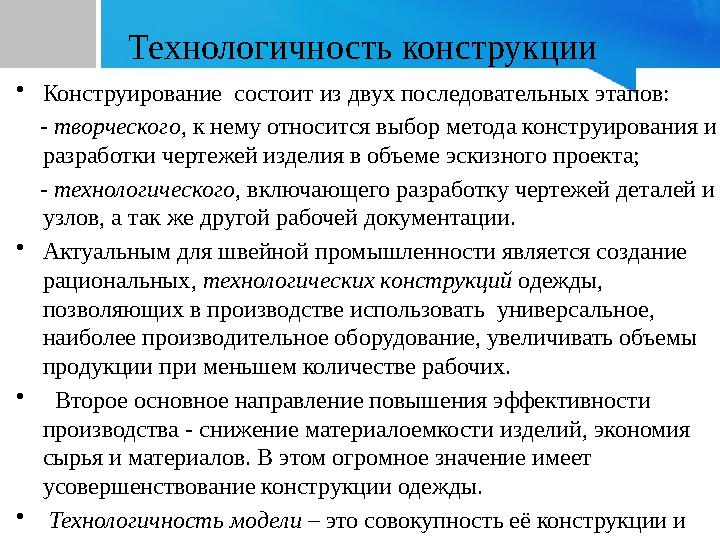

Технологичность конструкции •Конструирование состоит из двух последовательных этапов: - творческого, к нему относится выбор метода конструирования и разработки чертежей изделия в объеме эскизного проекта; - технологического, включающего разработку чертежей деталей и узлов, а так же другой рабочей документации. •Актуальным для швейной промышленности является создание рациональных, технологических конструкций одежды, позволяющих в производстве использовать универсальное, наиболее производительное оборудование, увеличивать объемы продукции при меньшем количестве рабочих. • Второе основное направление повышения эффективности производства - снижение материалоемкости изделий, экономия сырья и материалов. В этом огромное значение имеет усовершенствование конструкции одежды. • Технологичность модели – это совокупность её конструкции и материалов, характеризующих возможность оптимизации затрат труда на всех стадиях производства.

5 слайд

#6 слайд

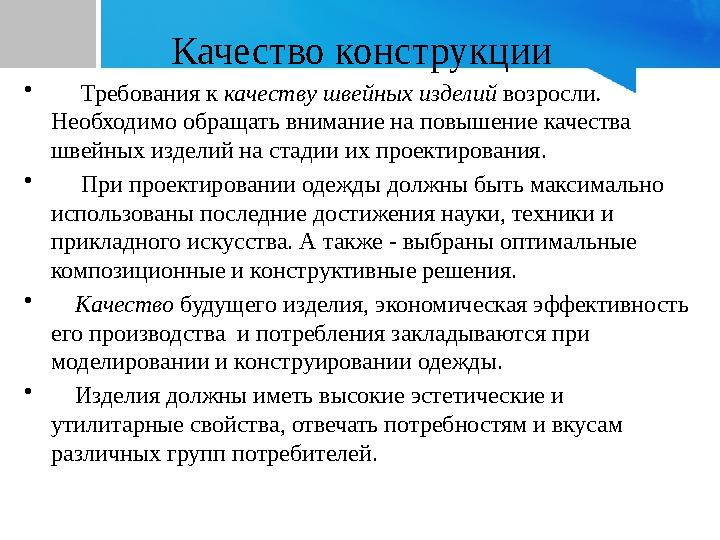

Качество конструкции • Требования к качеству швейных изделий возросли. Необходимо обращать внимание на повышение качества швейных изделий на стадии их проектирования. • При проектировании одежды должны быть максимально использованы последние достижения науки, техники и прикладного искусства. А также - выбраны оптимальные композиционные и конструктивные решения. • Качество будущего изделия, экономическая эффективность его производства и потребления закладываются при моделировании и конструировании одежды. • Изделия должны иметь высокие эстетические и утилитарные свойства, отвечать потребностям и вкусам различных групп потребителей.

6 слайд

#7 слайд

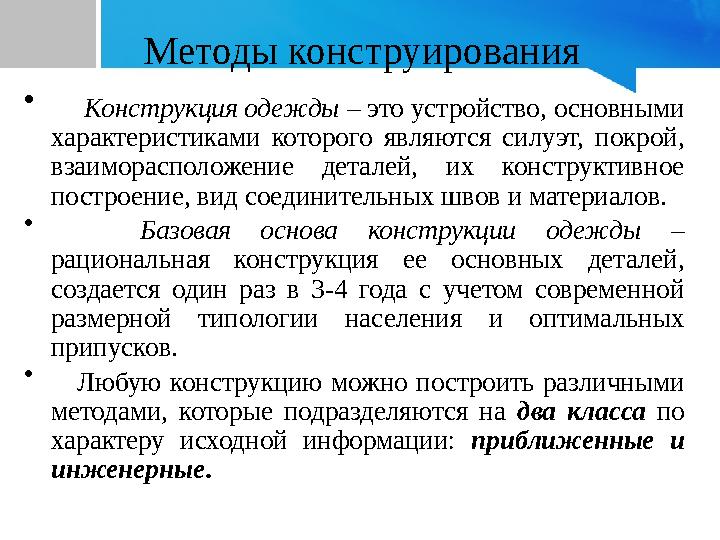

Методы конструирования • Конструкция одежды – это устройство, основными характеристиками которого являются силуэт, покрой, взаиморасположение деталей, их конструктивное построение, вид соединительных швов и материалов. • Базовая основа конструкции одежды – рациональная конструкция ее основных деталей, создается один раз в 3-4 года с учетом современной размерной типологии населения и оптимальных припусков. • Любую конструкцию можно построить различными методами, которые подразделяются на два класса по характеру исходной информации: приближенные и инженерные.

7 слайд

#8 слайд

8 слайд

#9 слайд

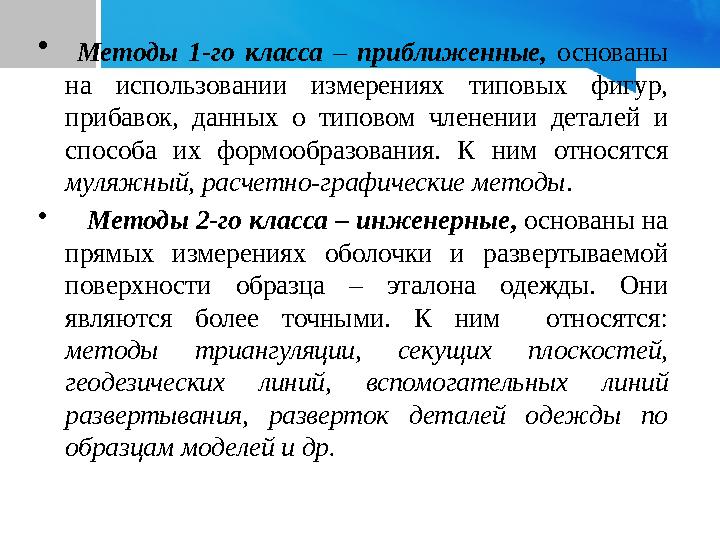

• Методы 1-го класса – приближенные, основаны на использовании измерениях типовых фигур, прибавок, данных о типовом членении деталей и способа их формообразования. К ним относятся муляжный, расчетно-графические методы. • Методы 2-го класса – инженерные, основаны на прямых измерениях оболочки и развертываемой поверхности образца – эталона одежды. Они являются более точными. К ним относятся: методы триангуляции, секущих плоскостей, геодезических линий, вспомогательных линий развертывания, разверток деталей одежды по образцам моделей и др.

9 слайд

#10 слайд

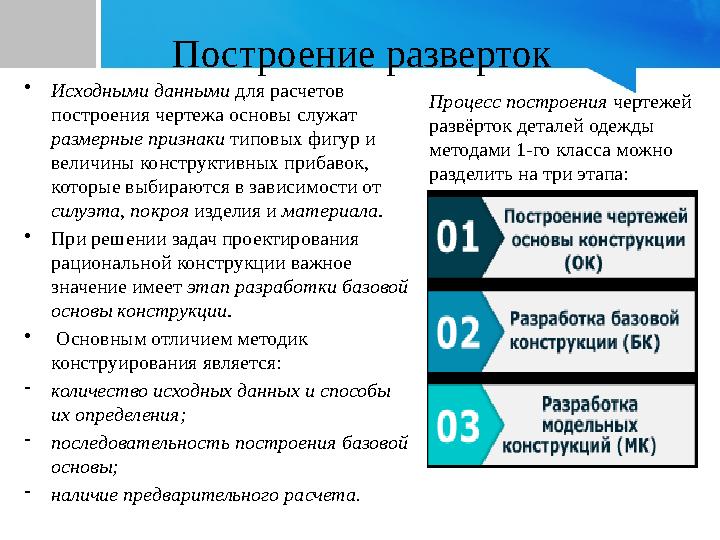

Построение разверток •Исходными данными для расчетов построения чертежа основы служат размерные признаки типовых фигур и величины конструктивных прибавок, которые выбираются в зависимости от силуэта, покроя изделия и материала. •При решении задач проектирования рациональной конструкции важное значение имеет этап разработки базовой основы конструкции. • Основным отличием методик конструирования является: -количество исходных данных и способы их определения; -последовательность построения базовой основы; -наличие предварительного расчета. Процесс построения чертежей развёрток деталей одежды методами 1-го класса можно разделить на три этапа:

10 слайд

#11 слайд

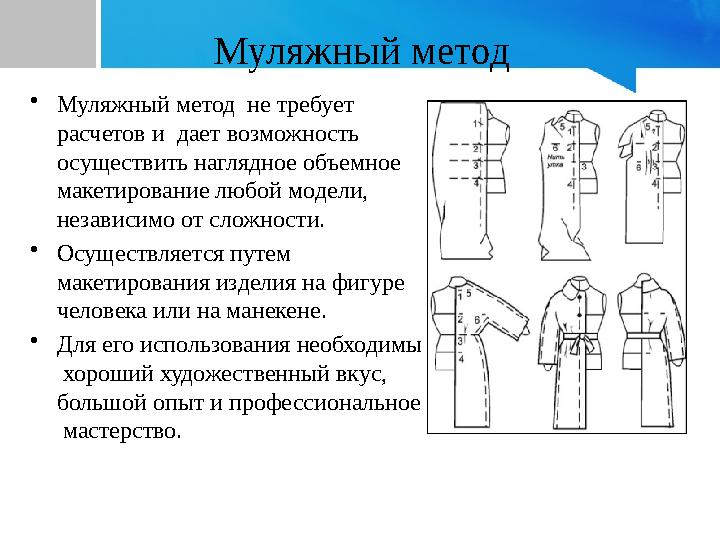

Муляжный метод •Муляжный метод не требует расчетов и дает возможность осуществить наглядное объемное макетирование любой модели, независимо от сложности. •Осуществляется путем макетирования изделия на фигуре человека или на манекене. •Для его использования необходимы хороший художественный вкус, большой опыт и профессиональное мастерство.

11 слайд

#12 слайд

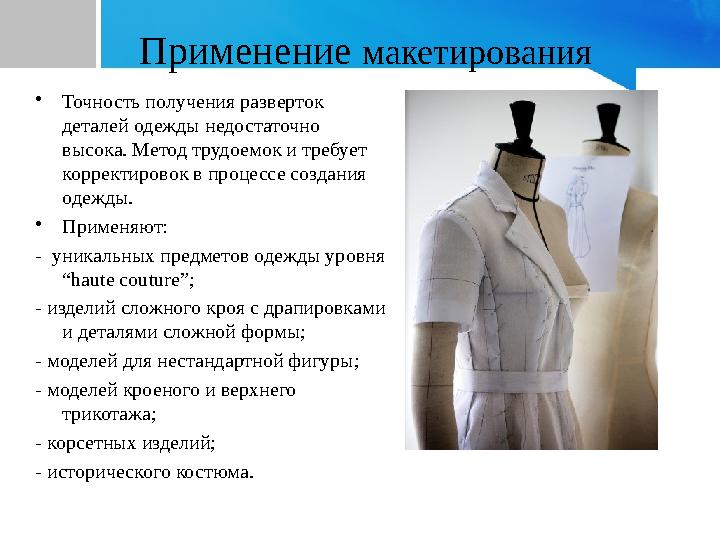

Применение макетирования •Точность получения разверток деталей одежды недостаточно высока. Метод трудоемок и требует корректировок в процессе создания одежды. •Применяют: - уникальных предметов одежды уровня “haute couture”; - изделий сложного кроя с драпировками и деталями сложной формы; - моделей для нестандартной фигуры; - моделей кроеного и верхнего трикотажа; - корсетных изделий; - исторического костюма.

12 слайд

#13 слайд

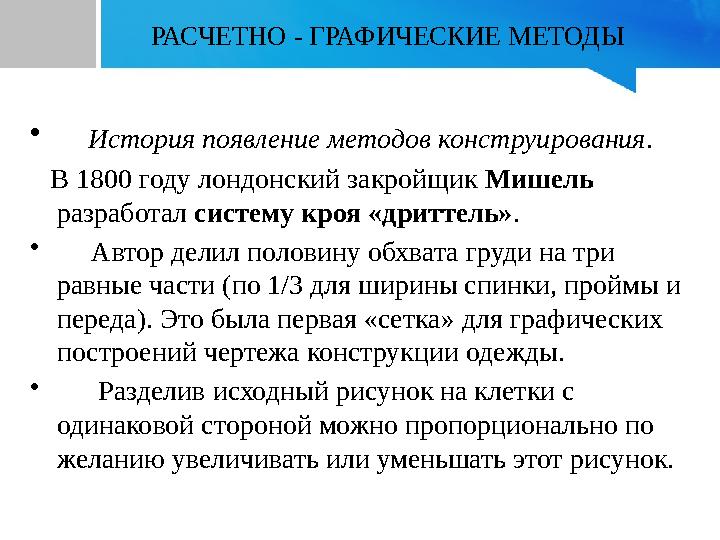

РАСЧЕТНО - ГРАФИЧЕСКИЕ МЕТОДЫ • История появление методов конструирования. В 1800 году лондонский закройщик Мишель разработал систему кроя «дриттель». • Автор делил половину обхвата груди на три равные части (по 1/3 для ширины спинки, проймы и переда). Это была первая «сетка» для графических построений чертежа конструкции одежды. • Разделив исходный рисунок на клетки с одинаковой стороной можно пропорционально по желанию увеличивать или уменьшать этот рисунок.

13 слайд

#14 слайд

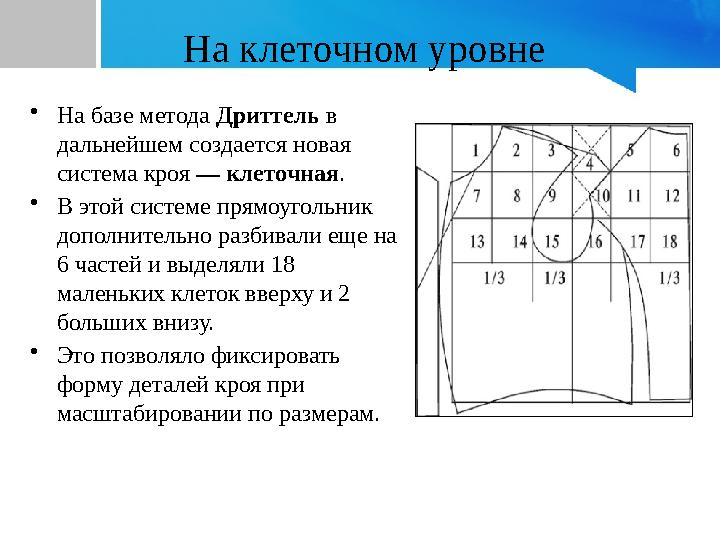

На клеточном уровне •На базе метода Дриттель в дальнейшем создается новая система кроя — клеточная. •В этой системе прямоугольник дополнительно разбивали еще на 6 частей и выделяли 18 маленьких клеток вверху и 2 больших внизу. •Это позволяло фиксировать форму деталей кроя при масштабировании по размерам.

14 слайд

#15 слайд

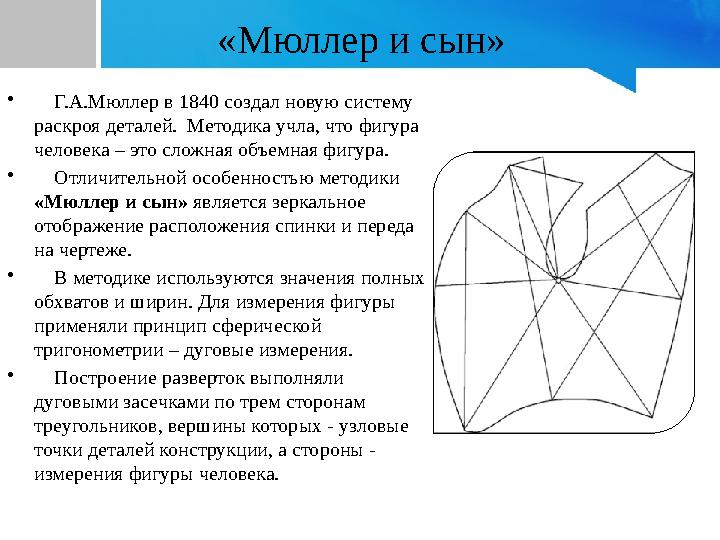

«Мюллер и сын» • Г.А.Мюллер в 1840 создал новую систему раскроя деталей. Методика учла, что фигура человека – это сложная объемная фигура. • Отличительной особенностью методики «Мюллер и сын» является зеркальное отображение расположения спинки и переда на чертеже. • В методике используются значения полных обхватов и ширин. Для измерения фигуры применяли принцип сферической тригонометрии – дуговые измерения. • Построение разверток выполняли дуговыми засечками по трем сторонам треугольников, вершины которых - узловые точки деталей конструкции, а стороны - измерения фигуры человека.

15 слайд

#16 слайд

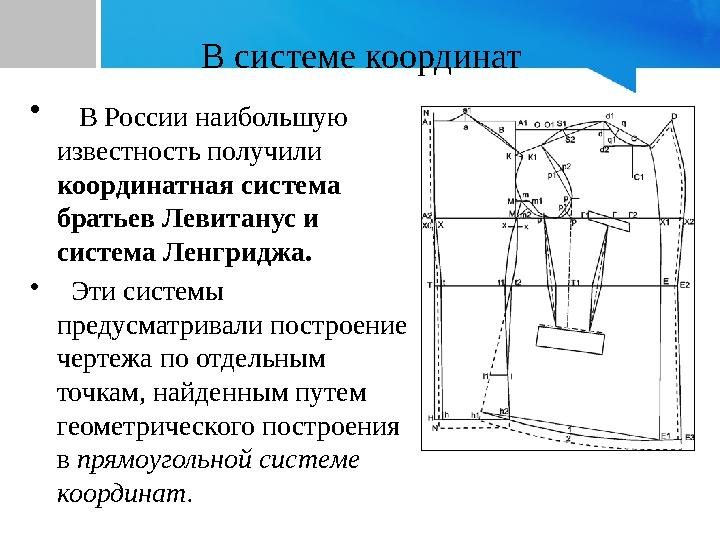

В системе координат • В России наибольшую известность получили координатная система братьев Левитанус и система Ленгриджа. • Эти системы предусматривали построение чертежа по отдельным точкам, найденным путем геометрического построения в прямоугольной системе координат.

16 слайд

#17 слайд

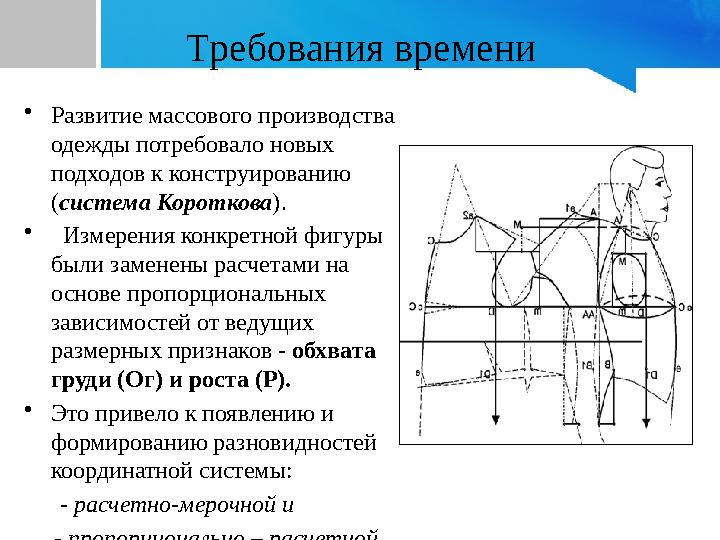

Требования времени •Развитие массового производства одежды потребовало новых подходов к конструированию (система Короткова). • Измерения конкретной фигуры были заменены расчетами на основе пропорциональных зависимостей от ведущих размерных признаков - обхвата груди (Ог) и роста (Р). •Это привело к появлению и формированию разновидностей координатной системы: - расчетно-мерочной и - пропорционально – расчетной.

17 слайд

#18 слайд

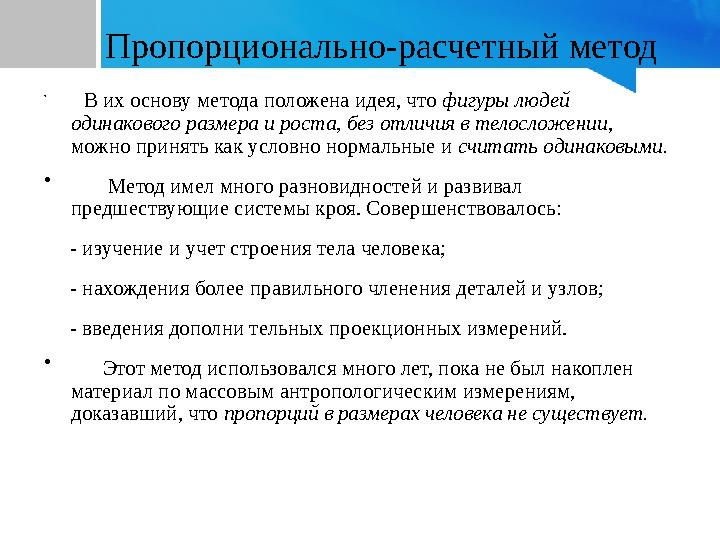

Пропорционально-расчетный метод • В их основу метода положена идея, что фигуры людей одинакового размера и роста, без отличия в телосложении, можно принять как условно нормальные и считать одинаковыми. • Метод имел много разновидностей и развивал предшествующие системы кроя. Совершенствовалось: - изучение и учет строения тела человека; - нахождения более правильного членения деталей и узлов; - введения дополни тельных проекционных измерений. • Этот метод использовался много лет, пока не был накоплен материал по массовым антропологическим измерениям, доказавший, что пропорций в размерах человека не существует.

18 слайд

#19 слайд

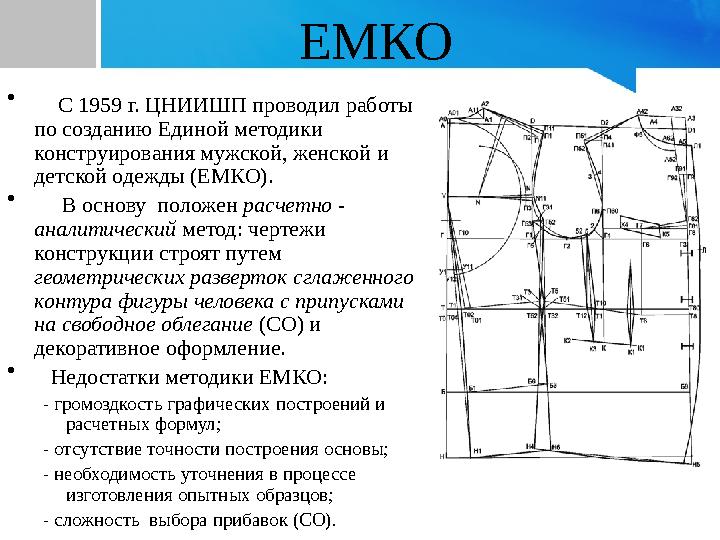

ЕМКО • С 1959 г. ЦНИИШП проводил работы по созданию Единой методики конструирования мужской, женской и детской одежды (ЕМКО). • В основу положен расчетно - аналитический метод: чертежи конструкции строят путем геометрических разверток сглаженного контура фигуры человека с припусками на свободное облегание (СО) и декоративное оформление. • Недостатки методики ЕМКО: - громоздкость графических построений и расчетных формул; - отсутствие точности построения основы; - необходимость уточнения в процессе изготовления опытных образцов; - сложность выбора прибавок (СО).

19 слайд

#20 слайд

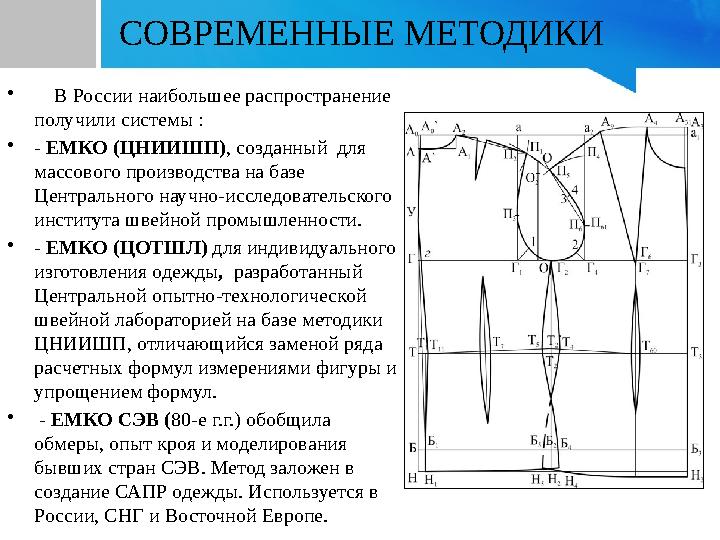

СОВРЕМЕННЫЕ МЕТОДИКИ • В России наибольшее распространение получили системы : •- ЕМКО (ЦНИИШП), созданный для массового производства на базе Центрального научно-исследовательского института швейной промышленности. •- ЕМКО (ЦОТШЛ) для индивидуального изготовления одежды, разработанный Центральной опытно-технологической швейной лабораторией на базе методики ЦНИИШП, отличающийся заменой ряда расчетных формул измерениями фигуры и упрощением формул. • - ЕМКО СЭВ (80-е г.г.) обобщила обмеры, опыт кроя и моделирования бывших стран СЭВ. Метод заложен в создание САПР одежды. Используется в России, СНГ и Восточной Европе.

20 слайд

#21 слайд

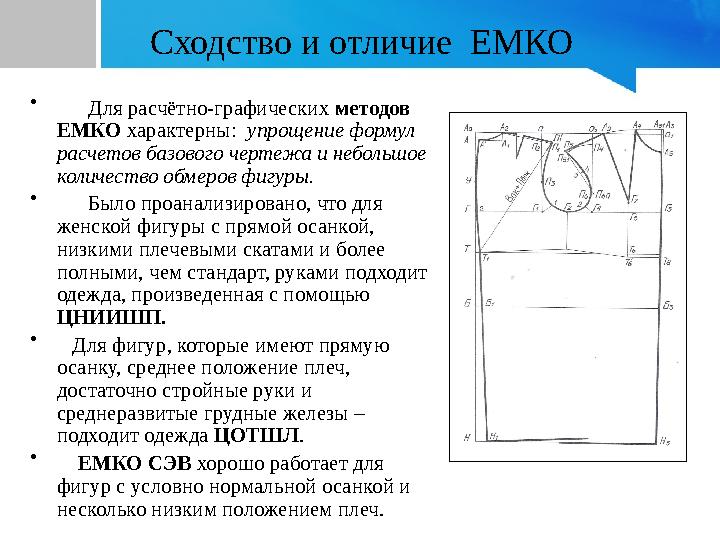

Сходство и отличие ЕМКО • Для расчётно-графических методов ЕМКО характерны: упрощение формул расчетов базового чертежа и небольшое количество обмеров фигуры. • Было проанализировано, что для женской фигуры с прямой осанкой, низкими плечевыми скатами и более полными, чем стандарт, руками подходит одежда, произведенная с помощью ЦНИИШП. • Для фигур, которые имеют прямую осанку, среднее положение плеч, достаточно стройные руки и среднеразвитые грудные железы – подходит одежда ЦОТШЛ. • ЕМКО СЭВ хорошо работает для фигур с условно нормальной осанкой и несколько низким положением плеч.

21 слайд

#22 слайд

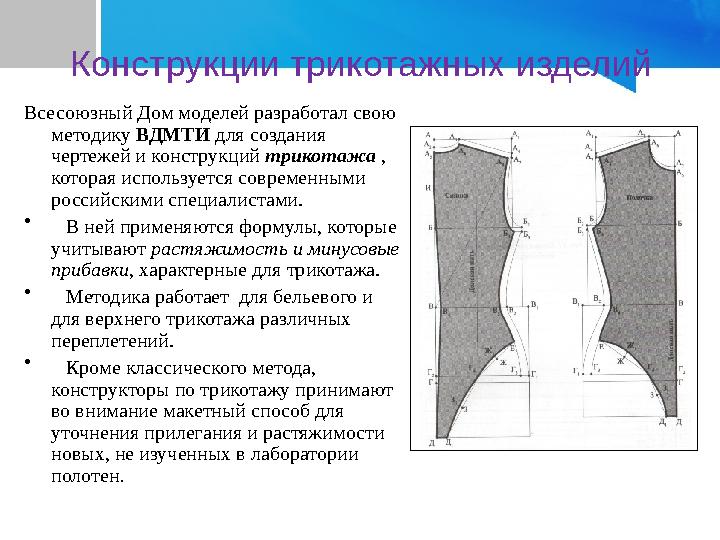

Конструкции трикотажных изделий Всесоюзный Дом моделей разработал свою методику ВДМТИ для создания чертежей и конструкций трикотажа , которая используется современными российскими специалистами. • В ней применяются формулы, которые учитывают растяжимость и минусовые прибавки, характерные для трикотажа. • Методика работает для бельевого и для верхнего трикотажа различных переплетений. • Кроме классического метода, конструкторы по трикотажу принимают во внимание макетный способ для уточнения прилегания и растяжимости новых, не изученных в лаборатории полотен.

22 слайд

#23 слайд

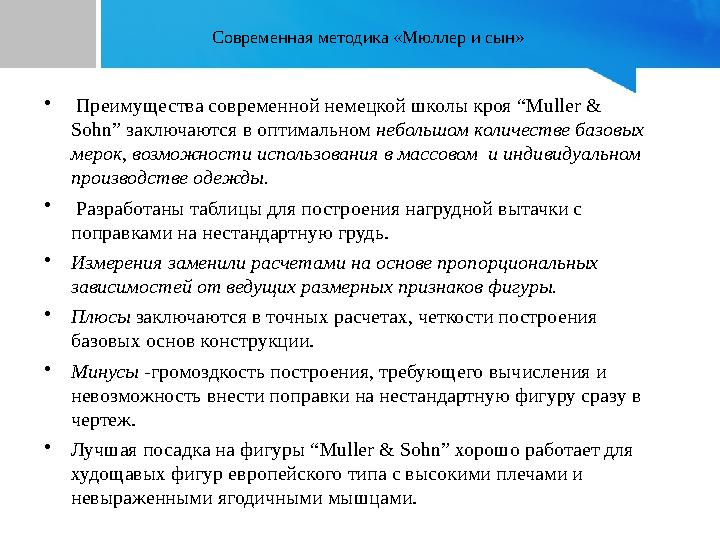

Современная методика «Мюллер и сын» • Преимущества современной немецкой школы кроя “Muller & Sohn” заключаются в оптимальном небольшом количестве базовых мерок, возможности использования в массовом и индивидуальном производстве одежды. • Разработаны таблицы для построения нагрудной вытачки с поправками на нестандартную грудь. •Измерения заменили расчетами на основе пропорциональных зависимостей от ведущих размерных признаков фигуры. •Плюсы заключаются в точных расчетах, четкости построения базовых основ конструкции. •Минусы -громоздкость построения, требующего вычисления и невозможность внести поправки на нестандартную фигуру сразу в чертеж. •Лучшая посадка на фигуры “Muller & Sohn” хорошо работает для худощавых фигур европейского типа с высокими плечами и невыраженными ягодичными мышцами.

23 слайд

#24 слайд

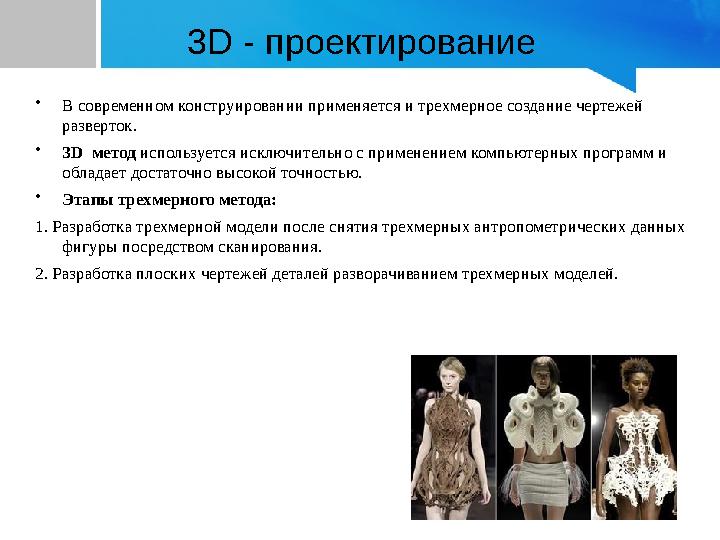

3D - проектирование •В современном конструировании применяется и трехмерное создание чертежей разверток. •3D метод используется исключительно с применением компьютерных программ и обладает достаточно высокой точностью. •Этапы трехмерного метода: 1. Разработка трехмерной модели после снятия трехмер...
