#1 слайд
Мұнайды алғашқы айдаудың бір және көп сатылы құбырлы қондырғылары

1 слайд

#2 слайд

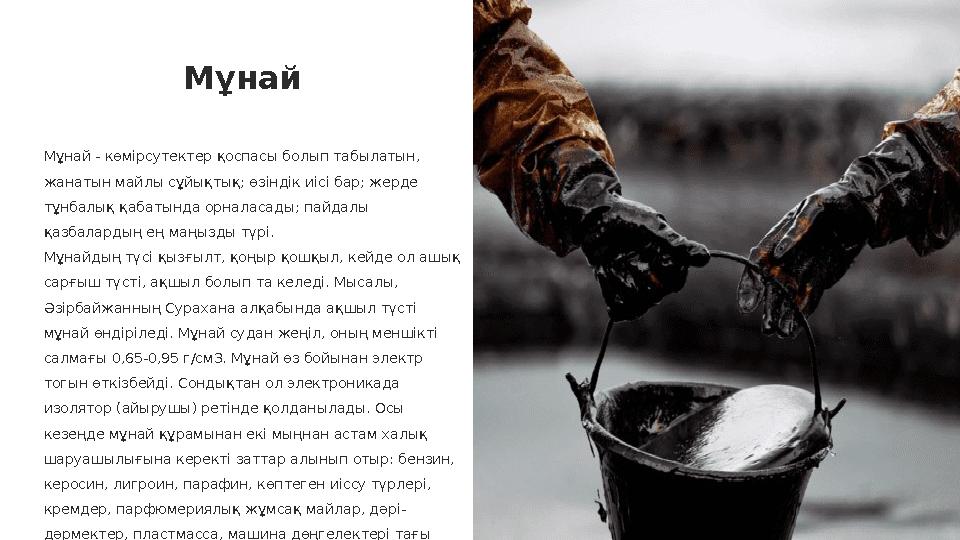

Мұнай Мұнай - көмірсутектер қоспасы болып табылатын, жанатын майлы сұйықтық; өзіндік иісі бар; жерде тұнбалық қабатында орналасады; пайдалы қазбалардың ең маңызды түрі. Мұнайдың түсі қызғылт, қоңыр қошқыл, кейде ол ашық сарғыш түсті, ақшыл болып та келеді. Мысалы, Әзірбайжанның Сурахана алқабында ақшыл түсті мұнай өндіріледі. Мұнай судан жеңіл, оның меншікті салмағы 0,65-0,95 г/см3. Мұнай өз бойынан электр тогын өткізбейді. Сондықтан ол электроникада изолятор (айырушы) ретінде қолданылады. Осы кезеңде мұнай құрамынан екі мыңнан астам халық шаруашылығына керекті заттар алынып отыр: бензин, керосин, лигроин, парафин, көптеген иіссу түрлері, кремдер, парфюмериялық жұмсақ майлар, дәрі- дәрмектер, пластмасса, машина дөңгелектері тағы басқа

2 слайд

#3 слайд

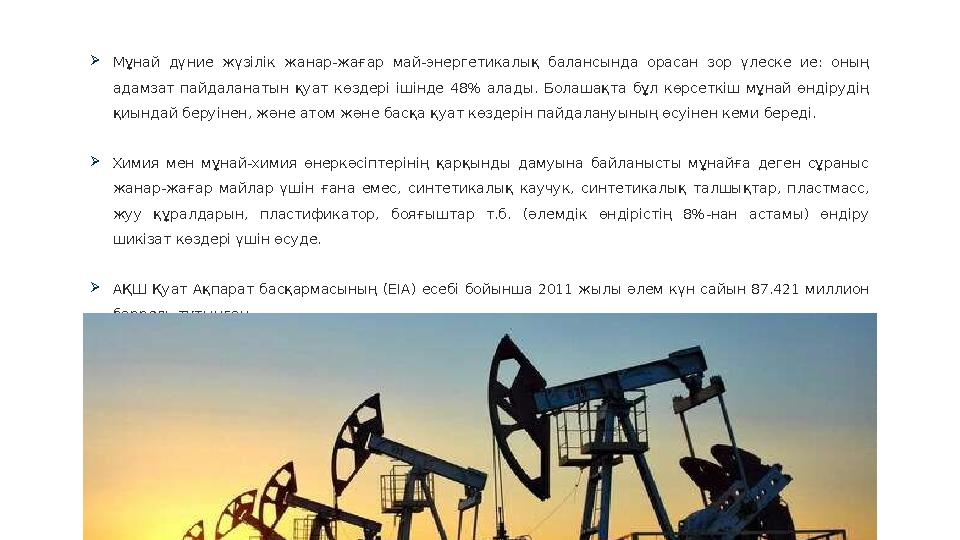

 Мұнай дүние жүзілік жанар-жағар май-энергетикалық балансында орасан зор үлеске ие: оның адамзат пайдаланатын қуат көздері ішінде 48% алады. Болашақта бұл көрсеткіш мұнай өндірудің қиындай беруінен, және атом және басқа қуат көздерін пайдалануының өсуінен кеми береді.  Химия мен мұнай-химия өнеркәсіптерінің қарқынды дамуына байланысты мұнайға деген сұраныс жанар-жағар майлар үшін ғана емес, синтетикалық каучук, синтетикалық талшықтар, пластмасс, жуу құралдарын, пластификатор, бояғыштар т.б. (әлемдік өндірістің 8%-нан астамы) өндіру шикізат көздері үшін өсуде.  АҚШ Қуат Ақпарат басқармасының ( EIA) есебі бойынша 2011 жылы әлем күн сайын 87.421 миллион баррель тұтынған. lorem ipsum dolor sit amet elit consectetur adipiscing

3 слайд

#4 слайд

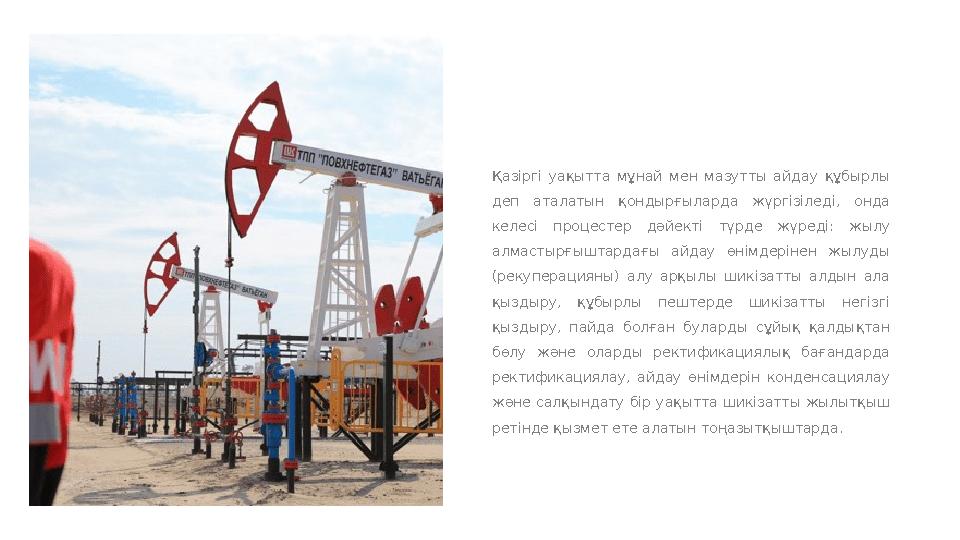

Қазіргі уақытта мұнай мен мазутты айдау құбырлы деп аталатын қондырғыларда жүргізіледі, онда келесі процестер дәйекті түрде жүреді: жылу алмастырғыштардағы айдау өнімдерінен жылуды (рекуперацияны) алу арқылы шикізатты алдын ала қыздыру, құбырлы пештерде шикізатты негізгі қыздыру, пайда болған буларды сұйық қалдықтан бөлу және оларды ректификациялық бағандарда ректификациялау, айдау өнімдерін конденсациялау және салқындату бір уақытта шикізатты жылытқыш ретінде қызмет ете алатын тоңазытқыштарда.

4 слайд

#5 слайд

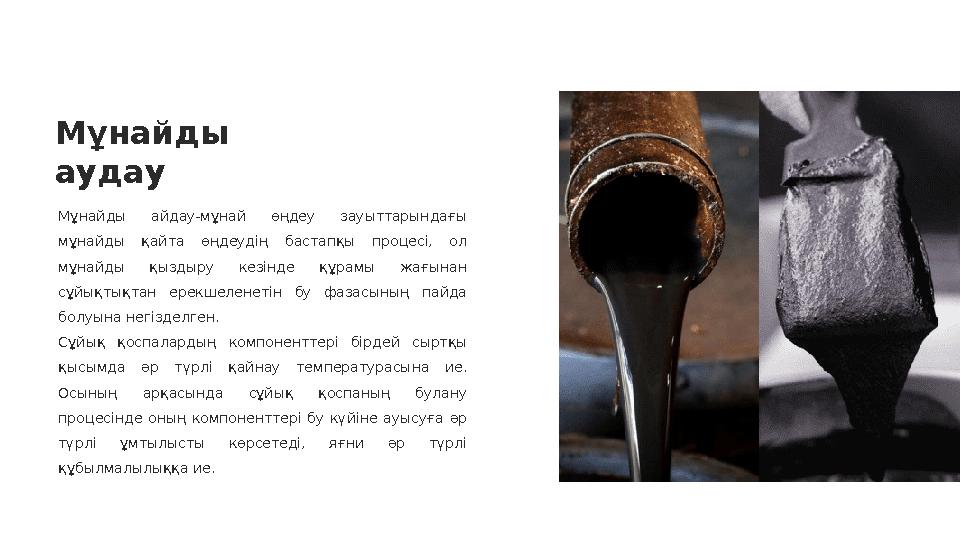

М ұнайды аудау Мұнайды айдау-мұнай өңдеу зауыттарындағы мұнайды қайта өңдеудің бастапқы процесі, ол мұнайды қыздыру кезінде құрамы жағынан сұйықтықтан ерекшеленетін бу фазасының пайда болуына негізделген. Сұйық қоспалардың компоненттері бірдей сыртқы қысымда әр түрлі қайнау температурасына ие. Осының арқасында сұйық қоспаның булану процесінде оның компоненттері бу күйіне ауысуға әр түрлі ұмтылысты көрсетеді, яғни әр түрлі құбылмалылыққа ие. amet consectetur adipiscing elit sed do amet consectetur adipiscing elit sed do

5 слайд

#6 слайд

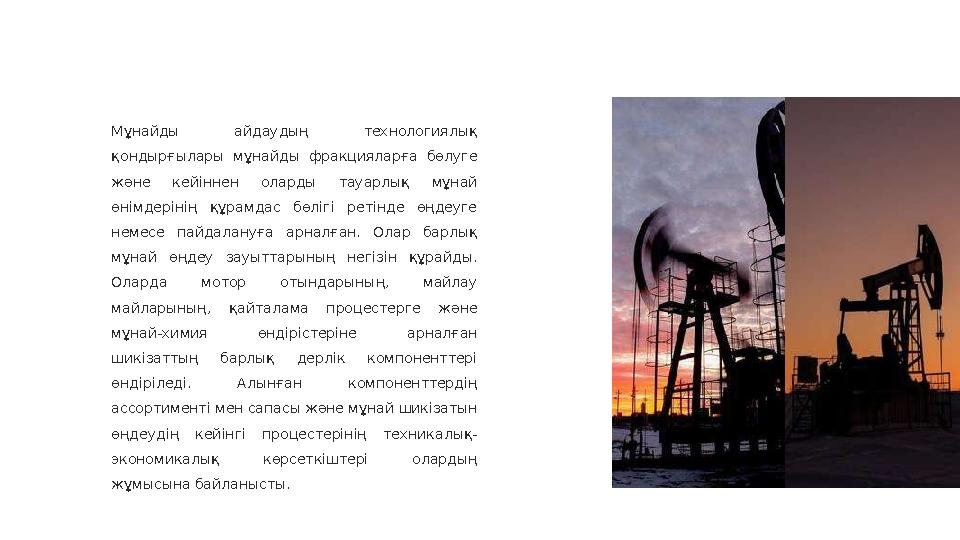

Мұнайды айдаудың технологиялық қондырғылары мұнайды фракцияларға бөлуге және кейіннен оларды тауарлық мұнай өнімдерінің құрамдас бөлігі ретінде өңдеуге немесе пайдалануға арналған. Олар барлық мұнай өңдеу зауыттарының негізін құрайды. Оларда мотор отындарының, майлау майларының, қайталама процестерге және мұнай-химия өндірістеріне арналған шикізаттың барлық дерлік компоненттері өндіріледі. Алынған компоненттердің ассортименті мен сапасы және мұнай шикізатын өңдеудің кейінгі процестерінің техникалық- экономикалық көрсеткіштері олардың жұмысына байланысты. amet consectetur adipiscing elit sed do amet consectetur adipiscing elit sed do

6 слайд

#7 слайд

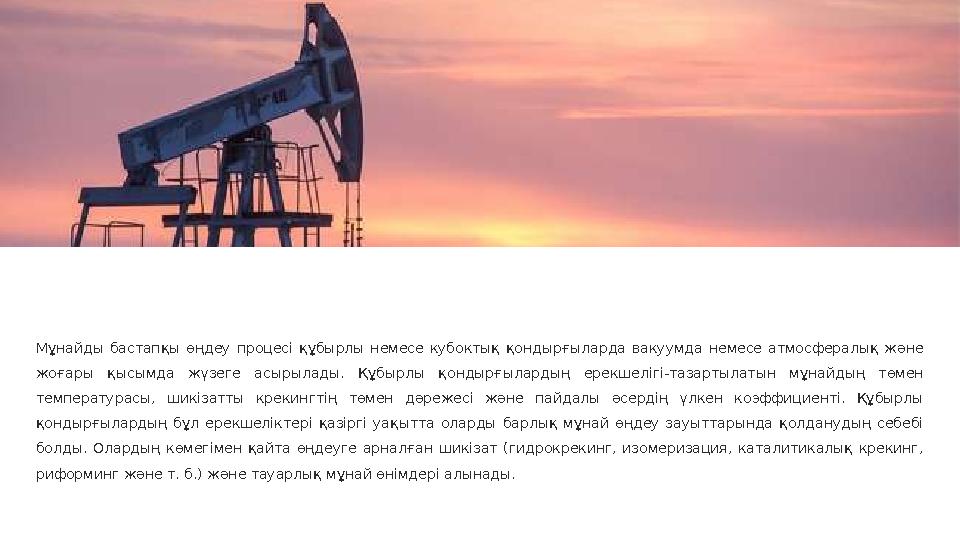

Мұнайды бастапқы өңдеу процесі құбырлы немесе кубоктық қондырғыларда вакуумда немесе атмосфералық және жоғары қысымда жүзеге асырылады. Құбырлы қондырғылардың ерекшелігі-тазартылатын мұнайдың төмен температурасы, шикізатты крекингтің төмен дәрежесі және пайдалы әсердің үлкен коэффициенті. Құбырлы қондырғылардың бұл ерекшеліктері қазіргі уақытта оларды барлық мұнай өңдеу зауыттарында қолданудың себебі болды. Олардың көмегімен қайта өңдеуге арналған шикізат (гидрокрекинг, изомеризация, каталитикалық крекинг, риформинг және т. б.) және тауарлық мұнай өнімдері алынады.

7 слайд

#8 слайд

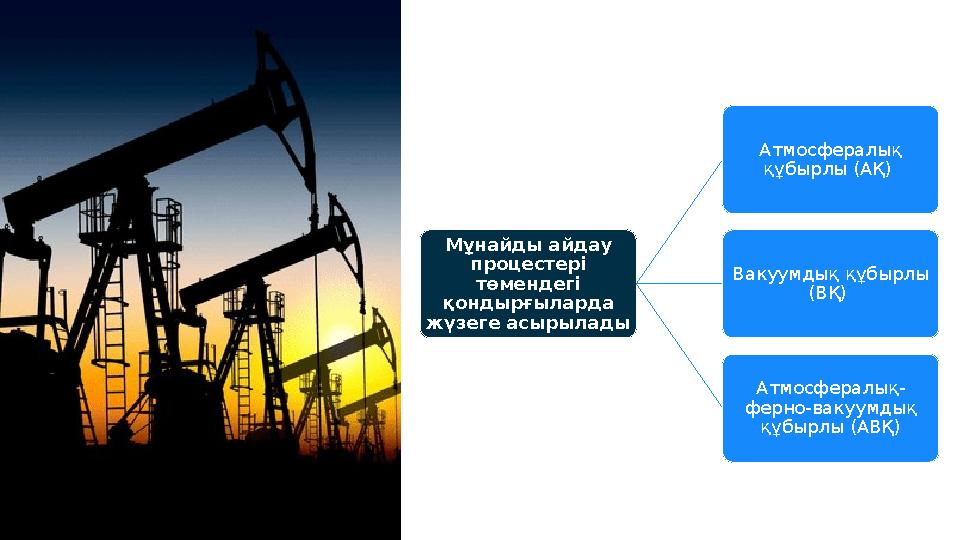

Мұнайды айдау процестері төмендегі қондырғыларда жүзеге асырылады Атмосфералық құбырлы (АҚ) Вакуумдық құбырлы (ВҚ) Атмосфералық- ферно-вакуумдық құбырлы (АВҚ)

8 слайд

#9 слайд

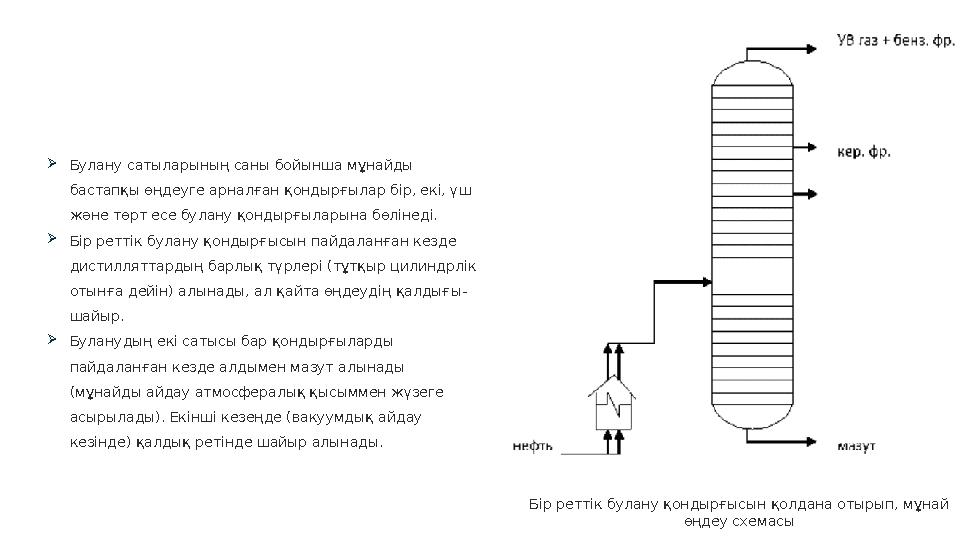

 Булану сатыларының саны бойынша мұнайды бастапқы өңдеуге арналған қондырғылар бір, екі, үш және төрт есе булану қондырғыларына бөлінеді.  Бір реттік булану қондырғысын пайдаланған кезде дистилляттардың барлық түрлері (тұтқыр цилиндрлік отынға дейін) алынады, ал қайта өңдеудің қалдығы- шайыр.  Буланудың екі сатысы бар қондырғыларды пайдаланған кезде алдымен мазут алынады (мұнайды айдау атмосфералық қысыммен жүзеге асырылады). Екінші кезеңде (вакуумдық айдау кезінде) қалдық ретінде шайыр алынады. Бір реттік булану қондырғысын қолдана отырып, мұнай өңдеу схемасы

9 слайд

#10 слайд

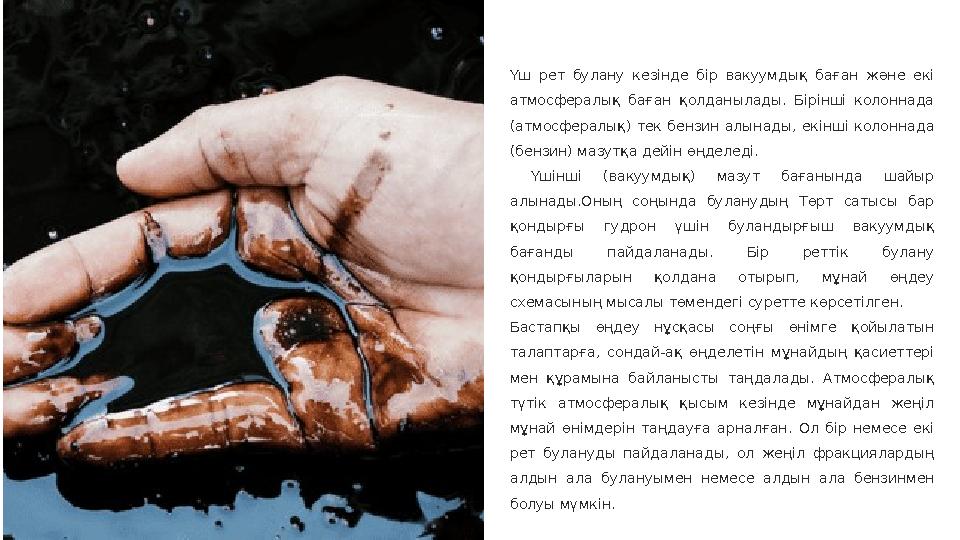

Үш рет булану кезінде бір вакуумдық баған және екі атмосфералық баған қолданылады. Бірінші колоннада (атмосфералық) тек бензин алынады, екінші колоннада (бензин) мазутқа дейін өңделеді. Үшінші (вакуумдық) мазут бағанында шайыр алынады.Оның соңында буланудың Төрт сатысы бар қондырғы гудрон үшін буландырғыш вакуумдық бағанды пайдаланады. Бір реттік булану қондырғыларын қолдана отырып, мұнай өңдеу схемасының мысалы төмендегі суретте көрсетілген. Бастапқы өңдеу нұсқасы соңғы өнімге қойылатын талаптарға, сондай-ақ өңделетін мұнайдың қасиеттері мен құрамына байланысты таңдалады. Атмосфералық түтік атмосфералық қысым кезінде мұнайдан жеңіл мұнай өнімдерін таңдауға арналған. Ол бір немесе екі рет булануды пайдаланады, ол жеңіл фракциялардың алдын ала булануымен немесе алдын ала бензинмен болуы мүмкін.

10 слайд

#11 слайд

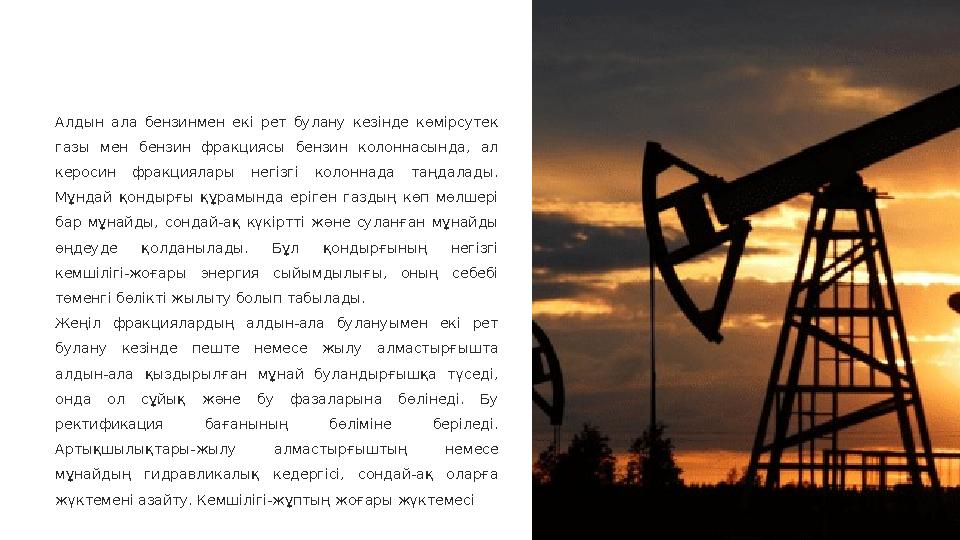

Алдын ала бензинмен екі рет булану кезінде көмірсутек газы мен бензин фракциясы бензин колоннасында, ал керосин фракциялары негізгі колоннада таңдалады. Мұндай қондырғы құрамында еріген газдың көп мөлшері бар мұнайды, сондай-ақ күкіртті және суланған мұнайды өңдеуде қолданылады. Бұл қондырғының негізгі кемшілігі-жоғары энергия сыйымдылығы, оның себебі төменгі бөлікті жылыту болып табылады. Жеңіл фракциялардың алдын-ала булануымен екі рет булану кезінде пеште немесе жылу алмастырғышта алдын-ала қыздырылған мұнай буландырғышқа түседі, онда ол сұйық және бу фазаларына бөлінеді. Бу ректификация бағанының бөліміне беріледі. Артықшылықтары-жылу алмастырғыштың немесе мұнайдың гидравликалық кедергісі, сондай-ақ оларға жүктемені азайту. Кемшілігі-жұптың жоғары жүктемесі

11 слайд

#12 слайд
Назар аударғандарың ызға рахмет
