#1 слайд
ОПТИКАЛЫҚ ТАЛШЫҚТАР

1 слайд

#2 слайд

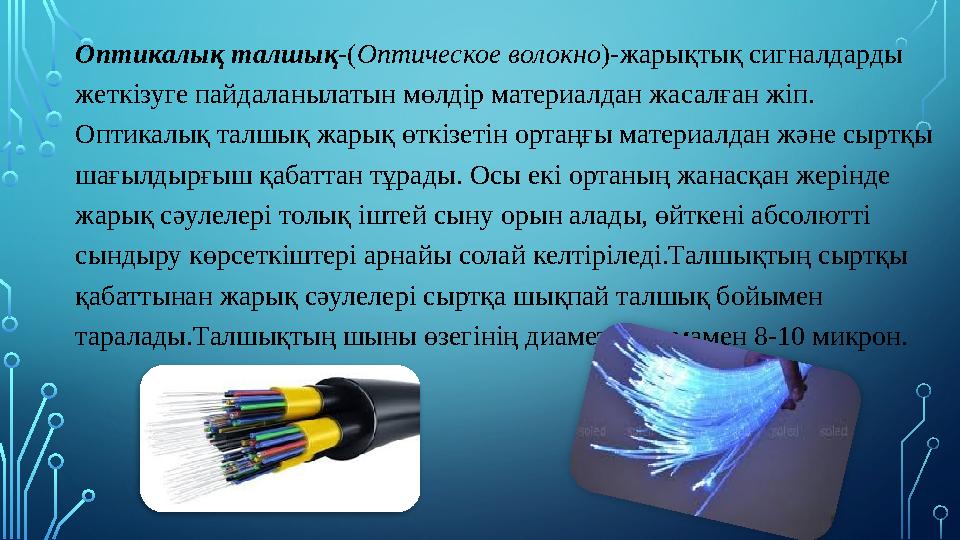

Оптикалық талшық- ( Оптическое волокно )- жарықтық сигналдарды жеткізуге пайдаланылатын мөлдір материалдан жасалған жіп. Оптикалық талшық жарық өткізетін ортаңғы материалдан және сыртқы шағылдырғыш қабаттан тұрады. Осы екі ортаның жанасқан жерінде жарық сәулелері толық іштей сыну орын алады, өйткені абсолютті сындыру көрсеткіштері арнайы солай келтіріледі.Талшықтың сыртқы қабаттынан жарық сәулелері сыртқа шықпай талшық бойымен таралады.Талшықтың шыны өзегінің диаметрі шамамен 8-10 микрон.

2 слайд

#3 слайд

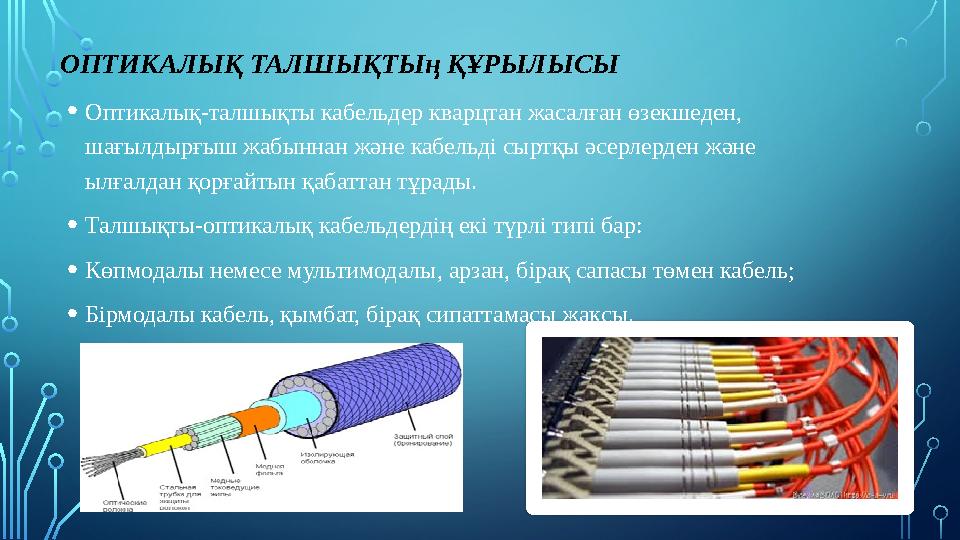

ОПТИКАЛЫҚ ТАЛШЫҚТЫӊ ҚҰРЫЛЫСЫ • Оптикалық-талшықты кабельдер кварцтан жасалған өзекшеден, шағылдырғыш жабыннан және кабельді сыртқы әсерлерден және ылғалдан қорғайтын қабаттан тұрады. • Талшықты-оптикалық кабельдердің екі түрлі типі бар: • Көпмодалы немесе мультимодалы, арзан, бірақ сапасы төмен кабель; • Бірмодалы кабель, қымбат, бірақ сипаттамасы жақсы.

3 слайд

#4 слайд

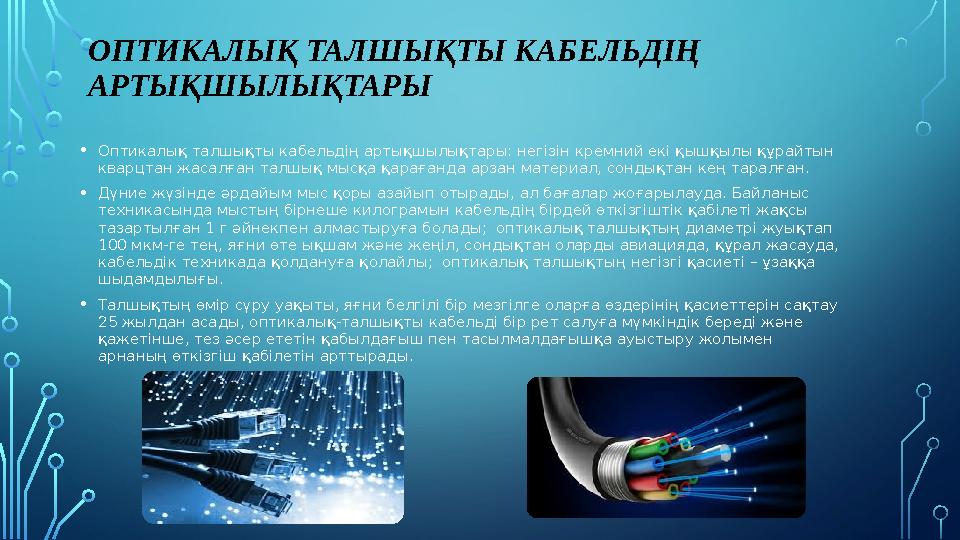

ОПТИКАЛЫҚ ТАЛШЫҚТЫ КАБЕЛЬДІҢ АРТЫҚШЫЛЫҚТАРЫ • Оптикалық талшықты кабельдің артықшылықтары: негізін кремний екі қышқылы құрайтын кварцтан жасалған талшық мысқа қарағанда арзан материал, сондықтан кең таралған. • Дүние жүзінде әрдайым мыс қоры азайып отырады, ал бағалар жоғарылауда. Байланыс техникасында мыстың бірнеше килограмын кабельдің бірдей өткізгіштік қабілеті жақсы тазартылған 1 г әйнекпен алмастыруға болады;  оптикалық талшықтың диаметрі жуықтап 100 мкм-ге тең, яғни өте ықшам және жеңіл, сондықтан оларды авиацияда, құрал жасауда, кабельдік техникада қолдануға қолайлы;  оптикалық талшықтың негізгі қасиеті – ұзаққа шыдамдылығы. • Талшықтың өмір сүру уақыты, яғни белгілі бір мезгілге оларға өздерінің қасиеттерін сақтау 25 жылдан асады, оптикалық-талшықты кабельді бір рет салуға мүмкіндік береді және қажетінше, тез әсер ететін қабылдағыш пен тасылмалдағышқа ауыстыру жолымен арнаның өткізгіш қабілетін арттырады.

4 слайд

#5 слайд

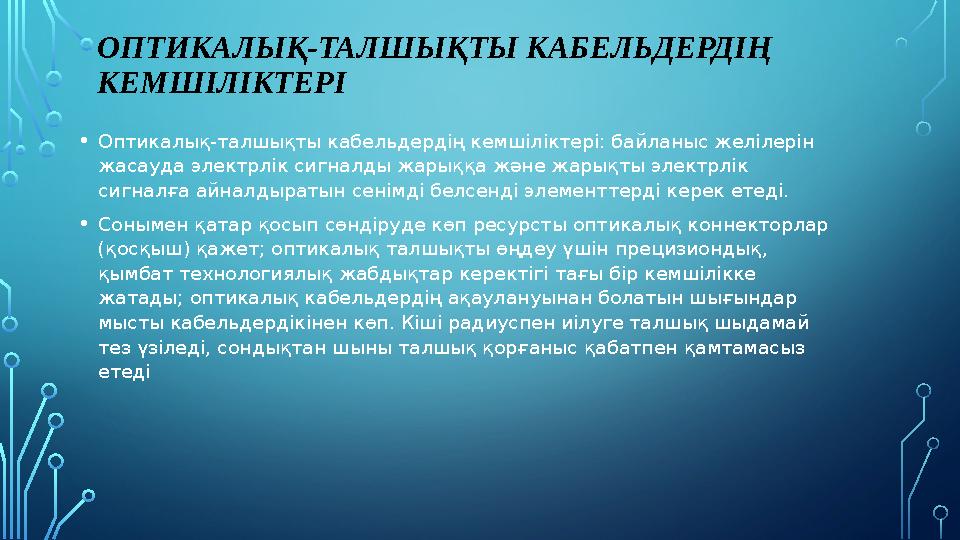

ОПТИКАЛЫҚ-ТАЛШЫҚТЫ КАБЕЛЬДЕРДІҢ КЕМШІЛІКТЕРІ • Оптикалық-талшықты кабельдердің кемшіліктері: байланыс желілерін жасауда электрлік сигналды жарыққа және жарықты электрлік сигналға айналдыратын сенімді белсенді элементтерді керек етеді. • Сонымен қатар қосып сөндіруде көп ресурсты оптикалық коннекторлар (қосқыш) қажет; оптикалық талшықты өңдеу үшін прецизиондық, қымбат технологиялық жабдықтар керектігі тағы бір кемшілікке жатады; оптикалық кабельдердің ақаулануынан болатын шығындар мысты кабельдердікінен көп. Кіші радиуспен иілуге талшық шыдамай тез үзіледі, сондықтан шыны талшық қорғаныс қабатпен қамтамасыз етеді

5 слайд

#6 слайд

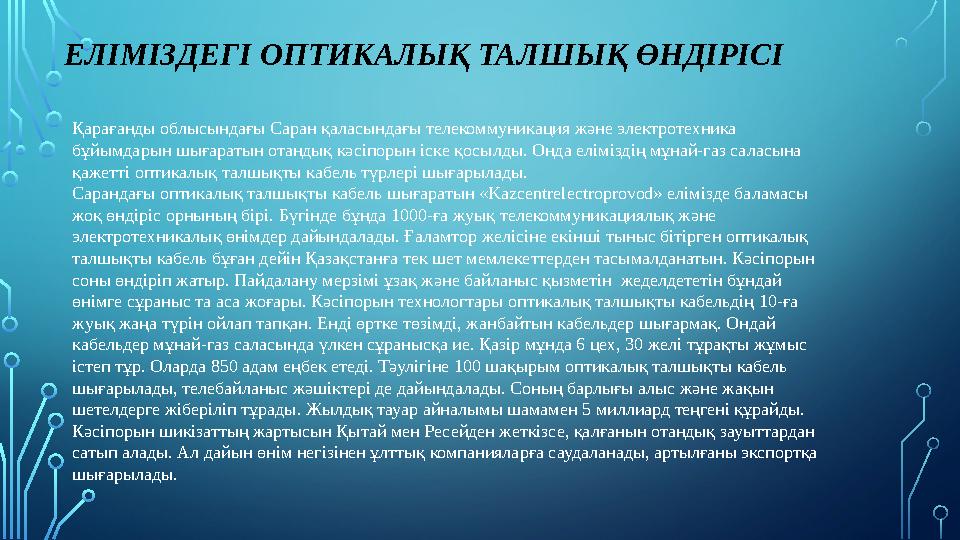

ЕЛІМІЗДЕГІ ОПТИКАЛЫҚ ТАЛШЫҚ ӨНДІРІСІ   Қарағанды облысындағы Саран қаласындағы телекоммуникация және электротехника бұйымдарын шығаратын отандық кәсіпорын іске қосылды. Онда еліміздің мұнай-газ саласына қажетті оптикалық талшықты кабель түрлері шығарылады. Сарандағы оптикалық талшықты кабель шығаратын « Kazcentrelectroprovod» елімізде баламасы жоқ өндіріс орнының бірі. Бүгінде бұнда 1000-ға жуық телекоммуникациялық және электротехникалық өнімдер дайындалады. Ғаламтор желісіне екінші тыныс бітірген оптикалық талшықты кабель бұған дейін Қазақстанға тек шет мемлекеттерден тасымалданатын. Кәсіпорын соны өндіріп жатыр. Пайдалану мерзімі ұзақ және байланыс қызметін  жеделдететін бұндай өнімге сұраныс та аса жоғары. Кәсіпорын технологтары оптикалық талшықты кабельдің 10-ға жуық жаңа түрін ойлап тапқан. Енді өртке төзімді, жанбайтын кабельдер шығармақ. Ондай кабельдер мұнай-газ саласында үлкен сұранысқа ие. Қазір мұнда 6 цех, 30 желі тұрақты жұмыс істеп тұр. Оларда 850 адам еңбек етеді. Тәулігіне 100 шақырым оптикалық талшықты кабель шығарылады, телебайланыс жәшіктері де дайындалады. Соның барлығы алыс және жақын шетелдерге жіберіліп тұрады. Жылдық тауар айналымы шамамен 5 миллиард теңгені құрайды. Кәсіпорын шикізаттың жартысын Қытай мен Ресейден жеткізсе, қалғанын отандық зауыттардан сатып алады. Ал дайын өнім негізінен ұлттық компанияларға саудаланады, артылғаны экспортқа шығарылады.

6 слайд

#7 слайд

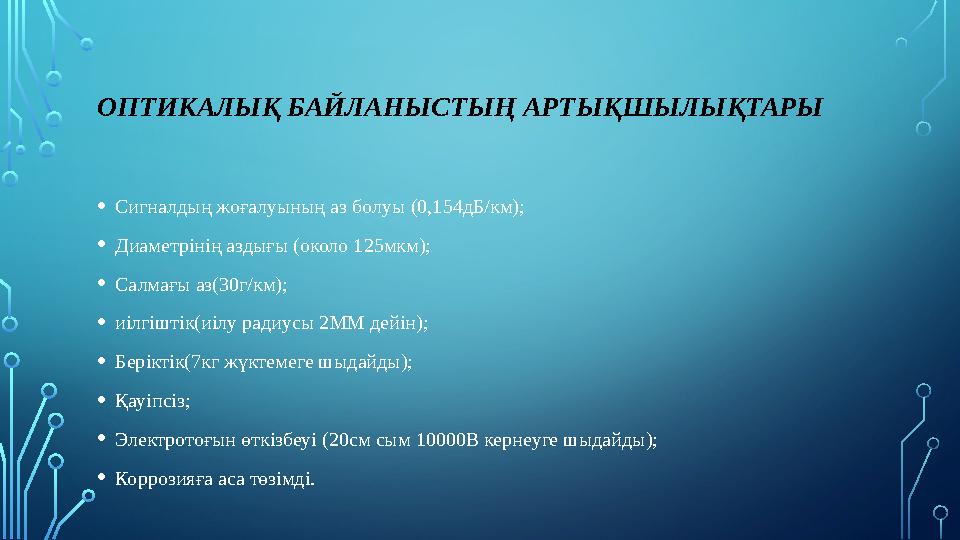

ОПТИКАЛЫҚ БАЙЛАНЫСТЫҢ АРТЫҚШЫЛЫҚТАРЫ • Сигналдың жоғалуының аз болуы (0,154дБ/км); • Диаметрінің аздығы (около 125мкм); • Салмағы аз (30г/км); • иілгіштік(иілу радиусы 2ММ дейін); • Беріктік(7кг жүктемеге шыдайды); • Қауіпсіз; • Электротоғын өткізбеуі (20см сым 10000В кернеуге шыдайды); • Коррозия ға аса төзімді.

7 слайд

#8 слайд

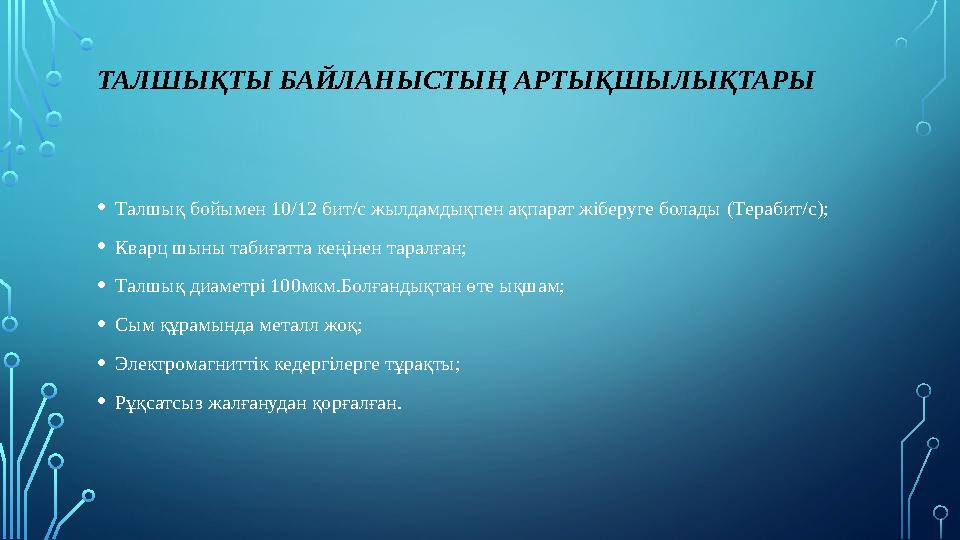

ТАЛШЫҚТЫ БАЙЛАНЫСТЫҢ АРТЫҚШЫЛЫҚТАРЫ • Талшық бойымен 10/12 бит/с жылдамдықпен ақпарат жіберуге болады (Терабит/с) ; • Кварц шыны табиғатта кеңінен таралған; • Талшық диаметрі 100мкм.Болғандықтан өте ықшам; • Сым құрамында металл жоқ ; • Электромагниттік кедергілерге тұрақты; • Рұқсатсыз жалғанудан қорғалған.

8 слайд

#9 слайд
Назарлары ңызға размет

9 слайд
