#1 слайд
Сила тока. Закон Ома для участка цепи. Сопротивление. Последовательное и параллельное соединение проводников 10 класс10 класс

1 слайд

#2 слайд
Сила тока •Электрический ток возникает при упорядоченном перемещении свободных электронов или ионов. •За направление принимают направление движения положительно заряженных частиц. Если ток образован движением отрицательно заряженных частиц, то направление тока считают противоположным движению частиц. - - - - - I

2 слайд

#3 слайд

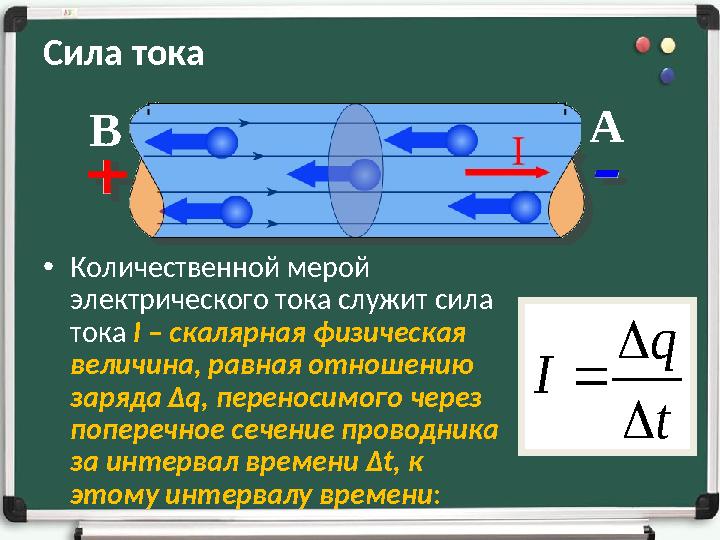

Сила тока •Количественной мерой электрического тока служит сила тока I – скалярная физическая величина, равная отношению заряда Δq, переносимого через поперечное сечение проводника за интервал времени Δt, к этому интервалу времени: t q I    В А

3 слайд

#4 слайд

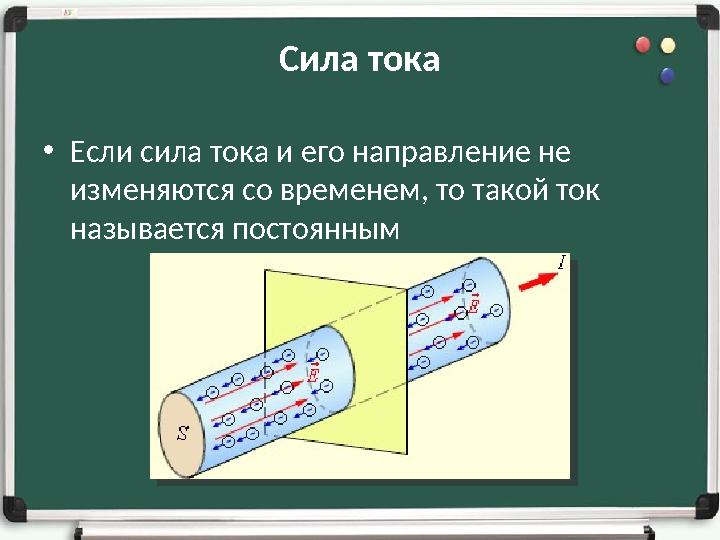

Сила тока •Если сила тока и его направление не изменяются со временем, то такой ток называется постоянным

4 слайд

#5 слайд

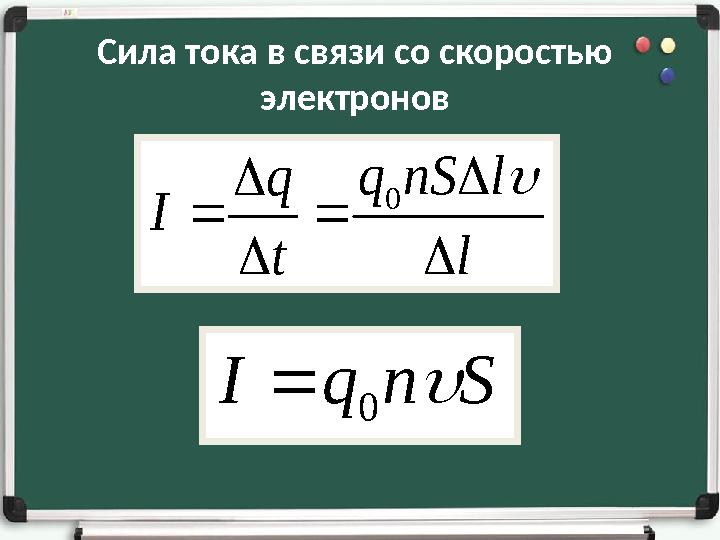

Сила тока в связи со скоростью электронов l lnSq t q I        0 SnqI 0

5 слайд

#6 слайд
Единицы силы тока Ампер – сила тока, который при прохождении по двум параллельным прямолинейным проводникам бесконечной длины и ничтожно малого кругового сечения, расположенным на расстоянии 1 м один от другого в вакууме, вызвал бы между этими проводниками силу магнитного взаимодействия, равную 2 10 ∙ –7 Н на каждый метр длины.

6 слайд

#7 слайд

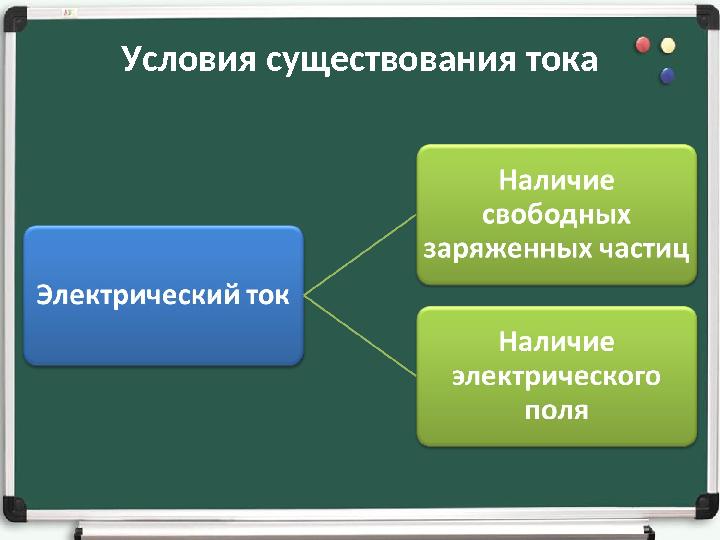

Условия существования тока

7 слайд

#8 слайд
Закон Ома для участка цепи 1827 г. – установлена связь между силой тока, напряжением и сопротивлением

8 слайд

#9 слайд

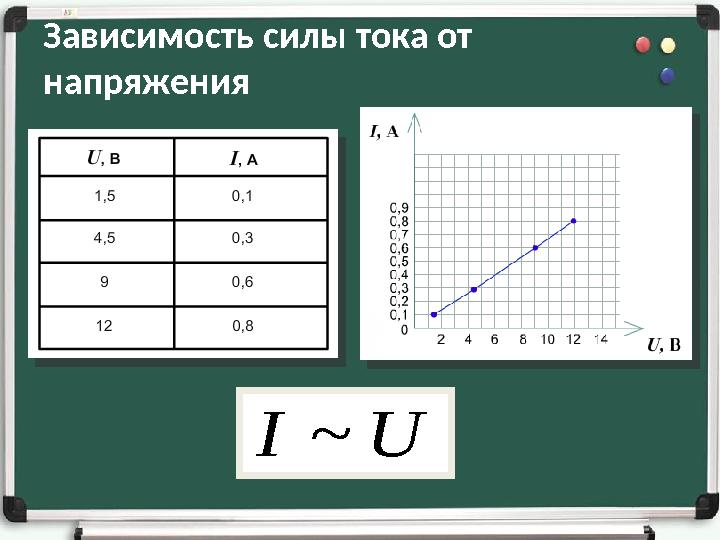

Зависимость силы тока от напряжения UI~

9 слайд

#10 слайд

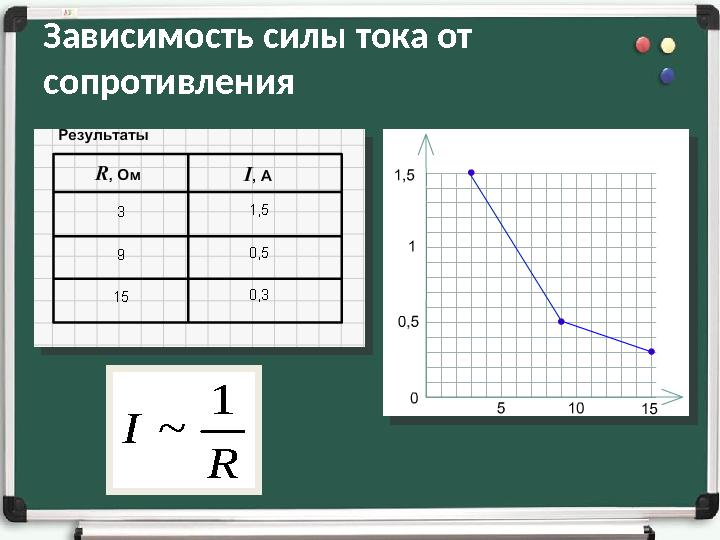

Зависимость силы тока от сопротивления R I 1 ~

10 слайд

#11 слайд
Закон Ома для участка цепи R U I Сила тока на участке цепи прямо пропорциональна приложенному к нему напряжению и обратно пропорциональна сопротивлению этого участка

11 слайд

#12 слайд
Сопротивление Сопротивление – основная характеристика проводника, представляющая собой меру противодействия проводника направленному движению электрических зарядов

12 слайд

#13 слайд
Сопротивление • - удельное сопротивление проводника (зависит от рода вещества) – [Оммм 2 /м]; •l – длина проводника – [м]; •S – площадь сечения проводника – [мм 2 ] S l R

13 слайд

#14 слайд

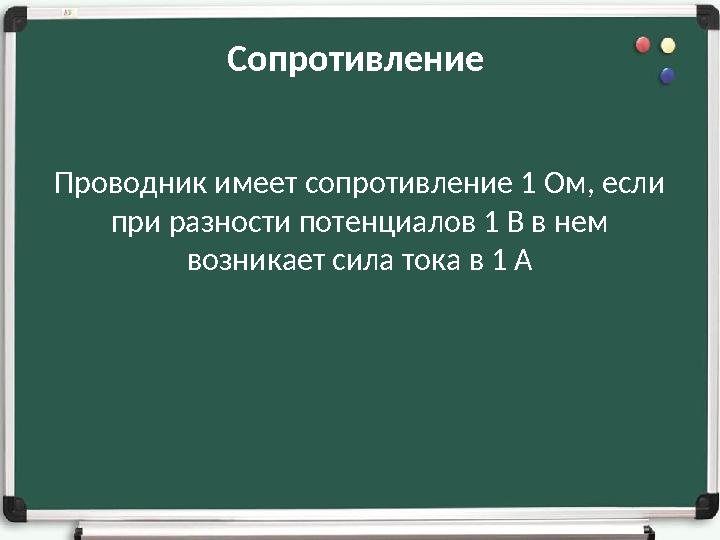

Сопротивление Проводник имеет сопротивление 1 Ом, если при разности потенциалов 1 В в нем возникает сила тока в 1 А

14 слайд

#15 слайд

15 слайд

#16 слайд
Последовательное соединение проводников I=I 1=I 2 U= U 1+U 2 R=R 1+R 2

16 слайд

#17 слайд

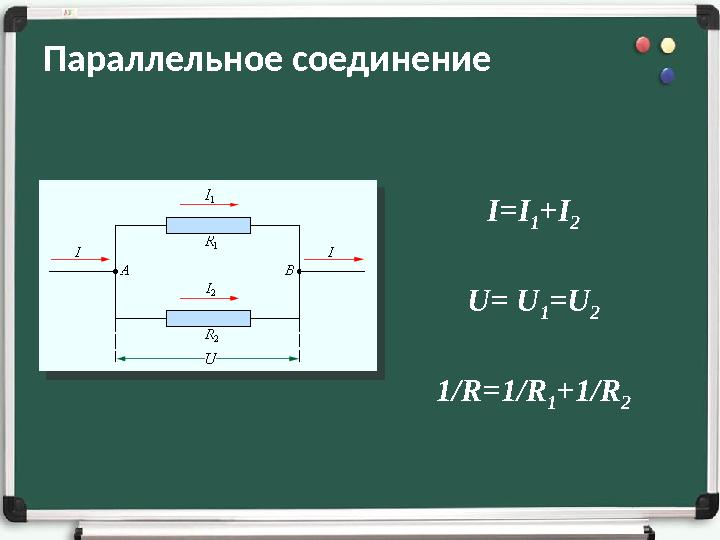

Параллельное соединение I=I 1+I 2 U= U 1=U 2 1/R=1/R 1+1/R 2

17 слайд
