Презентация: Статика элементтері

#1 слайд

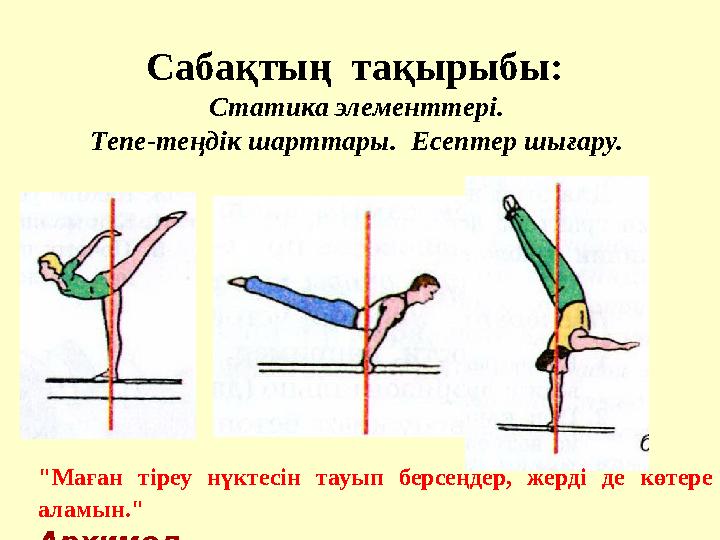

"Маған тіреу нүктесін тауып берсеңдер, жерді де көтере аламын." Архимед Сабақтың тақырыбы: Статика элементтері. Тепе-теңдік шарттары. Есептер шығару.

1 слайд

#2 слайд

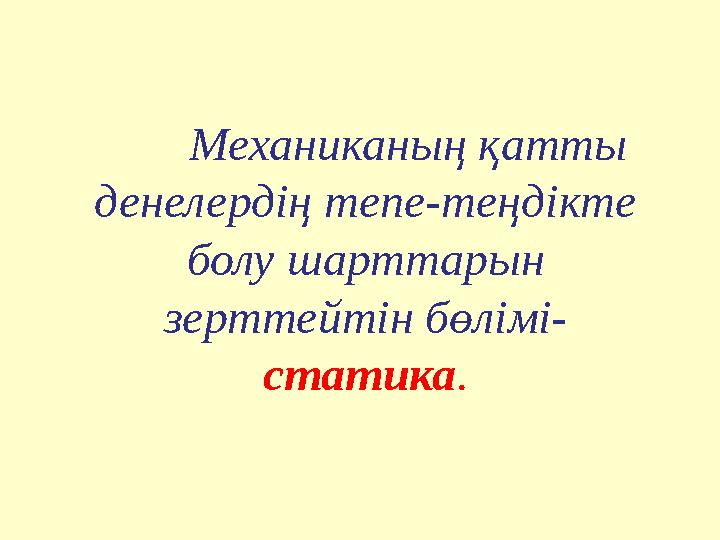

Механиканың қатты денелердің тепе-теңдікте болу шарттарын зерттейтін бөлімі- статика.

2 слайд

#3 слайд

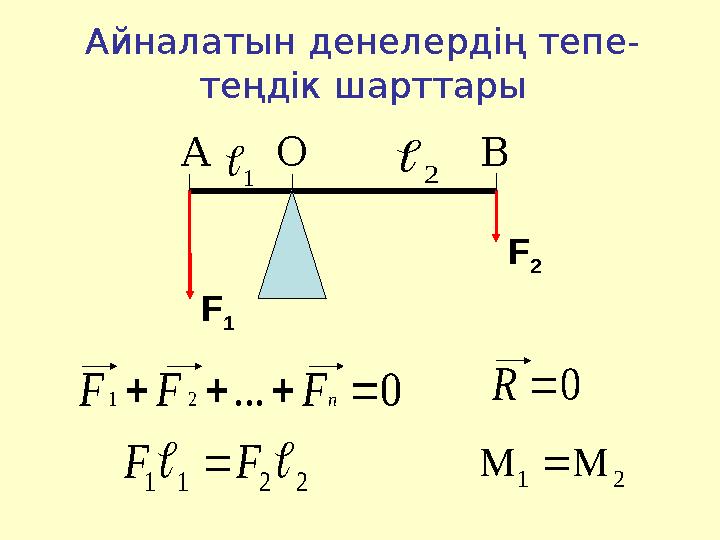

Айналатын денелердің тепе- теңдік шарттары 1 2 F 1 F 2 0...21  nFFF 21 2211 FF 0R ОА В

3 слайд

#4 слайд

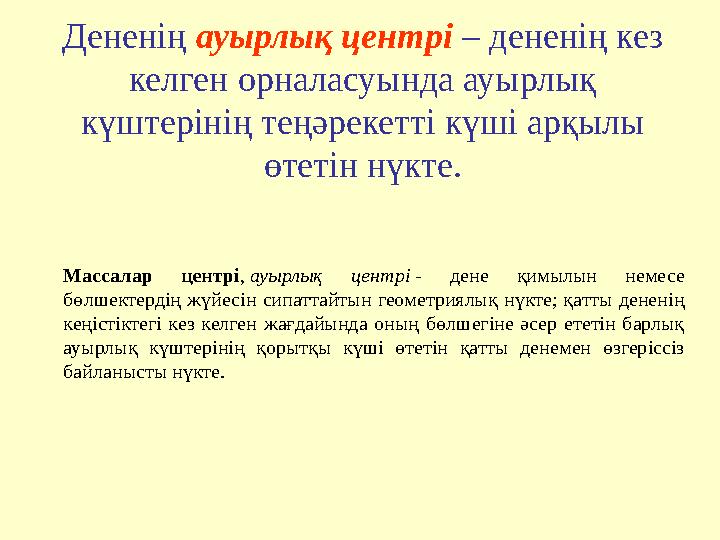

Дененің ауырлық центрі – дененің кез келген орналасуында ауырлық күштерінің теңәрекетті күші арқылы өтетін нүкте. Массалар центрі, ауырлық центрі - дене қимылын немесе бөлшектердiң жүйесін сипаттайтын геометриялық нүкте; қатты дененің кеңістіктегі кез келген жағдайында оның бөлшегіне әсер ететін барлық ауырлық күштерінің қорытқы күші өтетін қатты денемен өзгеріссіз байланысты нүкте.

4 слайд

#5 слайд

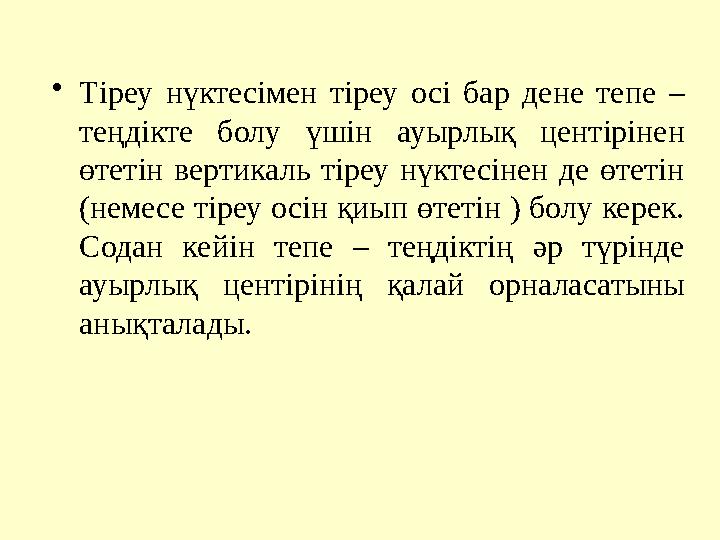

•Тіреу нүктесімен тіреу осі бар дене тепе – теңдікте болу үшін ауырлық центірінен өтетін вертикаль тіреу нүктесінен де өтетін (немесе тіреу осін қиып өтетін ) болу керек. Содан кейін тепе – теңдіктің әр түрінде ауырлық центірінің қалай орналасатыны анықталады.

5 слайд

#6 слайд

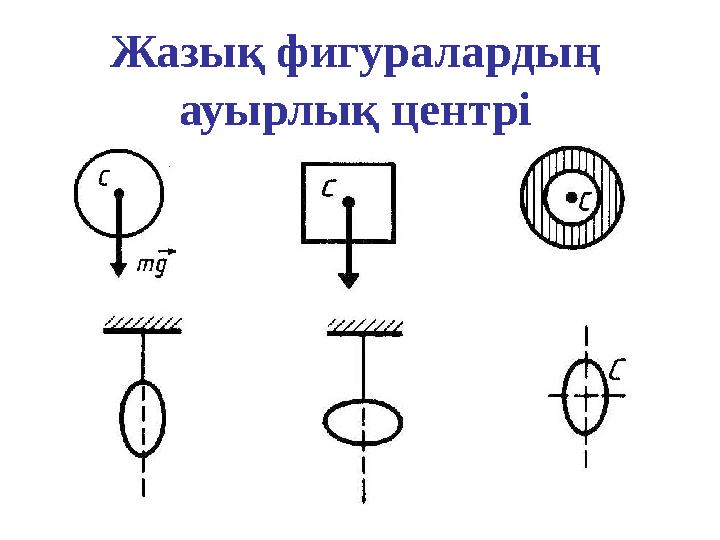

Жазық фигуралардың ауырлық центрі

6 слайд

#7 слайд

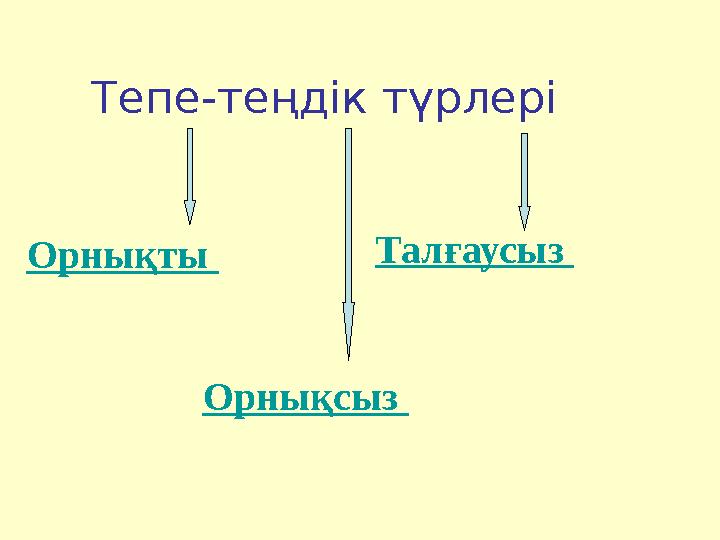

Тепе-теңдік түрлері Орнықты Орнықсыз Талғаусыз

7 слайд

#8 слайд

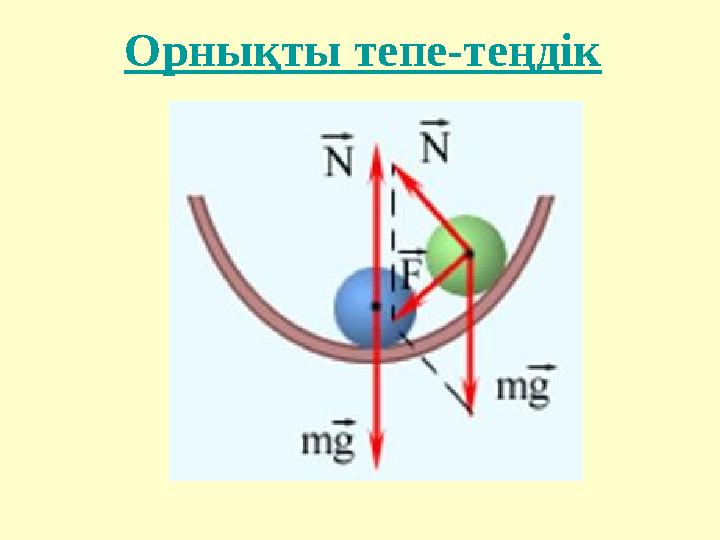

Орнықты тепе-теңдік

8 слайд

#9 слайд

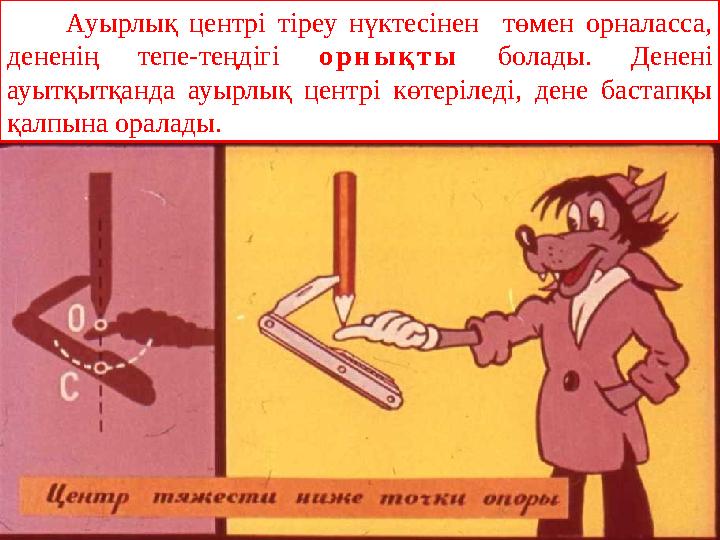

Ауырлық центрі тіреу нүктесінен төмен орналасса, дененің тепе-теңдігі орнықты болады. Денені ауытқытқанда ауырлық центрі көтеріледі, дене бастапқы қалпына оралады.

9 слайд

#10 слайд

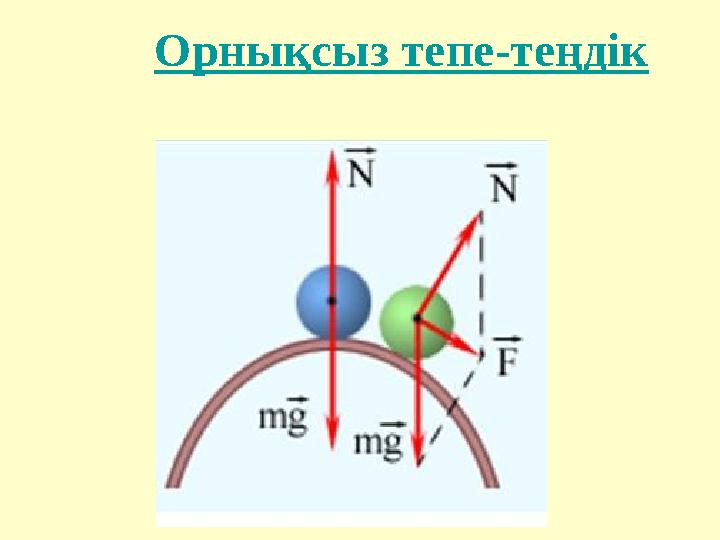

Орнықсыз тепе-теңдік

10 слайд

#11 слайд

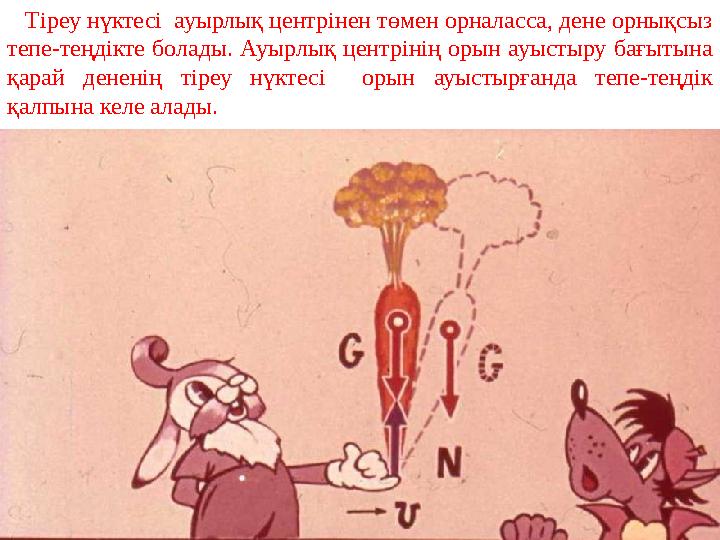

Тіреу нүктесі ауырлық центрінен төмен орналасса, дене орнықсыз тепе-теңдікте болады. Ауырлық центрінің орын ауыстыру бағытына қарай дененің тіреу нүктесі орын ауыстырғанда тепе-теңдік қалпына келе алады.

11 слайд

#12 слайд

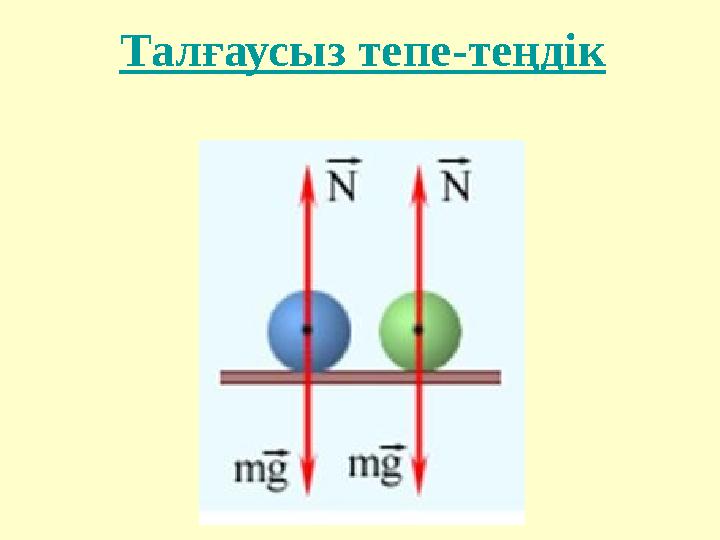

Талғаусыз тепе-теңдік

12 слайд

#13 слайд

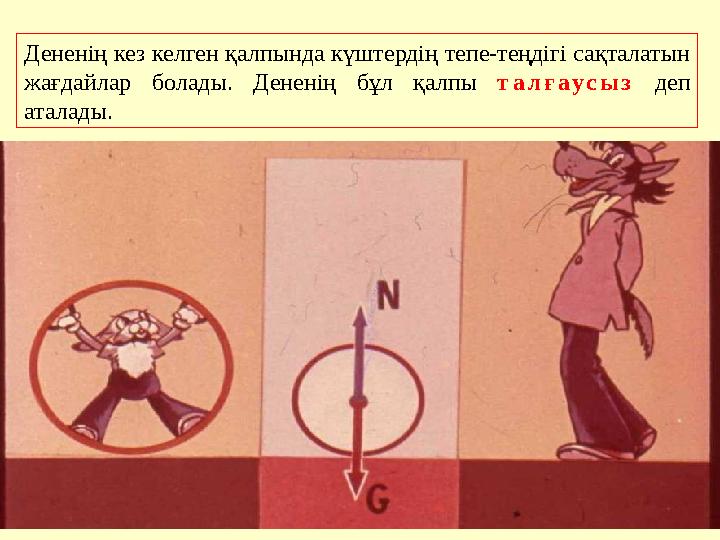

Дененің кез келген қалпында күштердің тепе-теңдігі сақталатын жағдайлар болады. Дененің бұл қалпы талғаусыз деп аталады.

13 слайд

#14 слайд

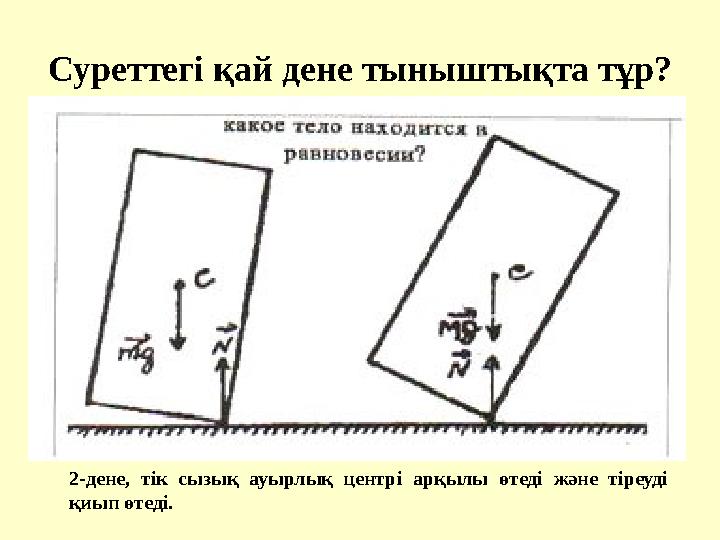

Суреттегі қай дене тыныштықта тұр? 2-дене, тік сызық ауырлық центрі арқылы өтеді және тіреуді қиып өтеді.

14 слайд

#15 слайд

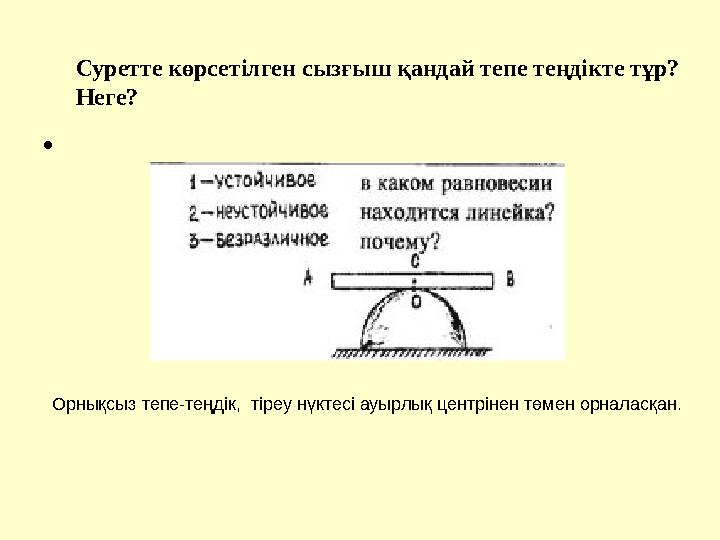

• Суретте көрсетілген сызғыш қандай тепе теңдікте тұр? Неге? Орнықсыз тепе-теңдік, тіреу нүктесі ауырлық центрінен төмен орналасқан.

15 слайд

#16 слайд

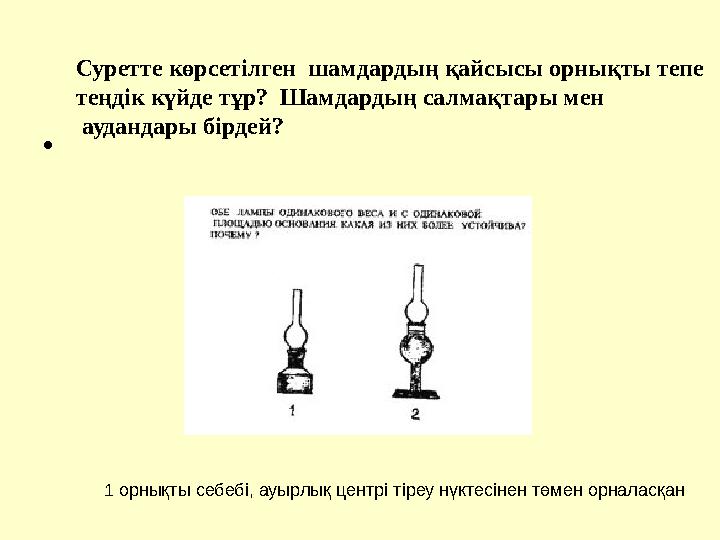

• Суретте көрсетілген шамдардың қайсысы орнықты тепе теңдік күйде тұр? Шамдардың салмақтары мен аудандары бірдей? 1 орнықты себебі, ауырлық центрі тіреу нүктесінен төмен орналасқан

16 слайд

#17 слайд

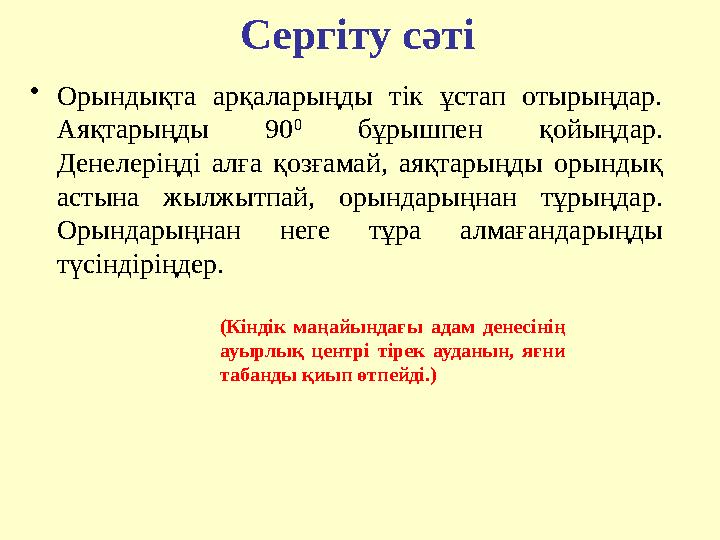

Сергіту сәті •Орындықта арқаларыңды тік ұстап отырыңдар. Аяқтарыңды 90 0 бұрышпен қойыңдар. Денелеріңді алға қозғамай, аяқтарыңды орындық астына жылжытпай, орындарыңнан тұрыңдар. Орындарыңнан неге тұра алмағандарыңды түсіндіріңдер. (Кіндік маңайындағы адам денесінің ауырлық центрі тірек ауданын, яғни табанды қиып өтпейді.)

17 слайд

#18 слайд
Есептер шығару:

18 слайд

#19 слайд
Рефлексия 1.Сабақта мен жұмыстандым 2.Бүгінгі жұмысым 3.Сабақ мен үшін 4.Сабақта мен 5.Сабақтың тақырыбын белсенді/белсенді емес ұнады/ұнамады қысқа/ұзақ жалықпадым/жалықтым түсіндім/түсінбедім

19 слайд

#20 слайд

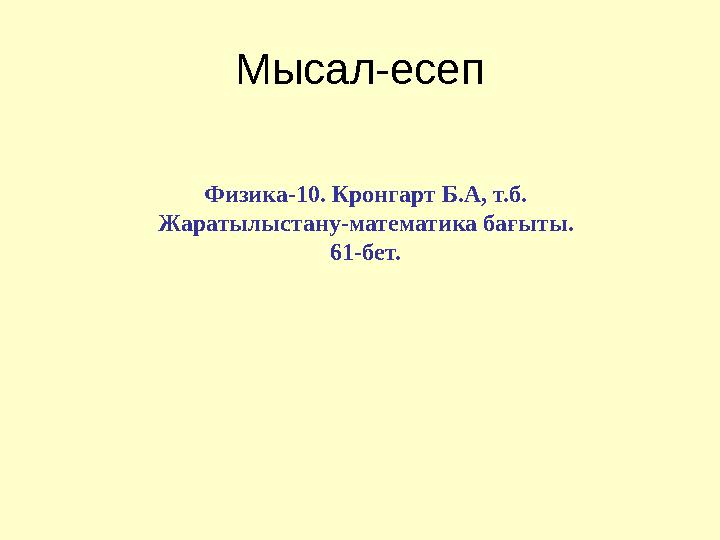

Мысал-есеп Физика-10. Кронгарт Б.А, т.б. Жаратылыстану-математика бағыты. 61-бет.

20 слайд

#21 слайд

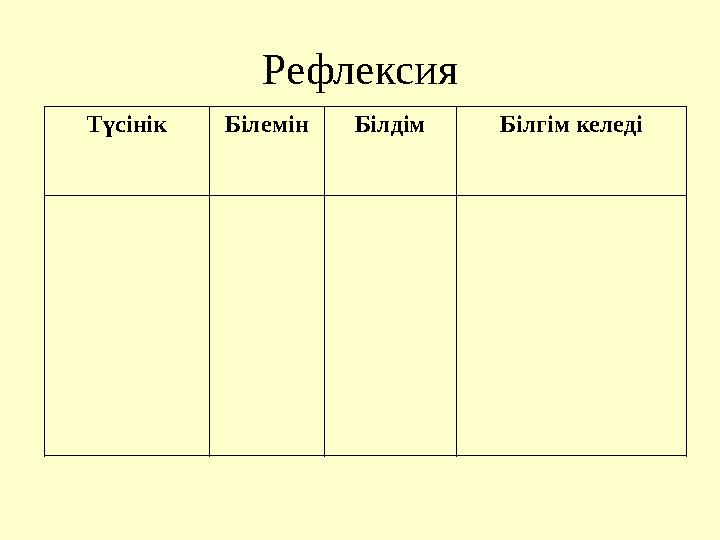

Рефлексия Түсінік БілемінБілдім Білгім келеді

21 слайд

#22 слайд

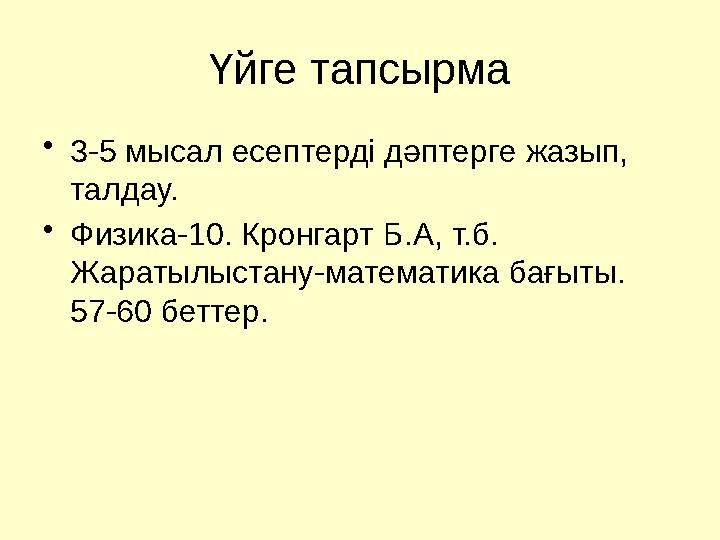

Үйге тапсырма •3-5 мысал есептерді дәптерге жазып, талдау. •Физика-10. Кронгарт Б.А, т.б. Жаратылыстану-математика бағыты. 57-60 беттер.

22 слайд
