Робототехника. EV 3 модулінің интерфейсі

#1 слайд

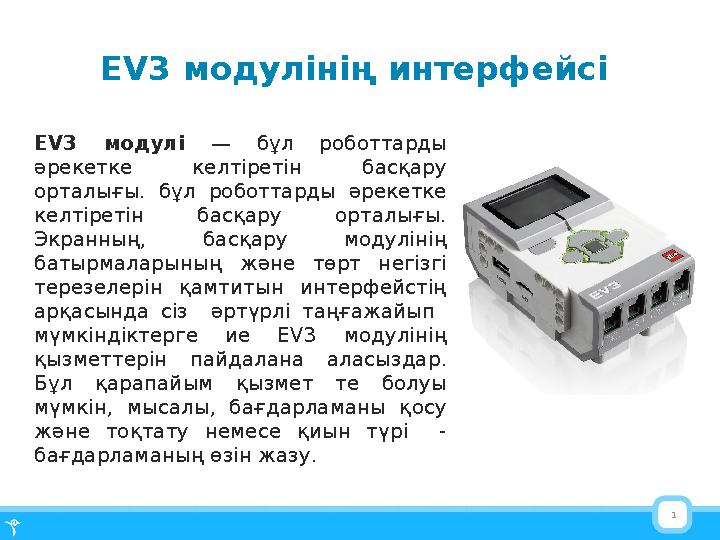

1EV 3 м одул інің интерфейсі EV3 модулі — бұл роботтарды әрекетке келтіретін басқару орталығы . бұл роботтарды әрекетке келтіретін басқару орталығы. Экранның, басқару модулінің батырмаларының және төрт негізгі терезелерін қамтитын интерфейстің арқасында сіз әртүрлі таңғажайып мүмкіндіктерге ие EV3 модулінің қызметтерін пайдалана аласыздар . Бұл қарапайым қызмет те болуы мүмкін, мысалы, бағдарламаны қосу және тоқтату немесе қиын түрі - бағдарламаның өзін жазу .

1 слайд

#2 слайд

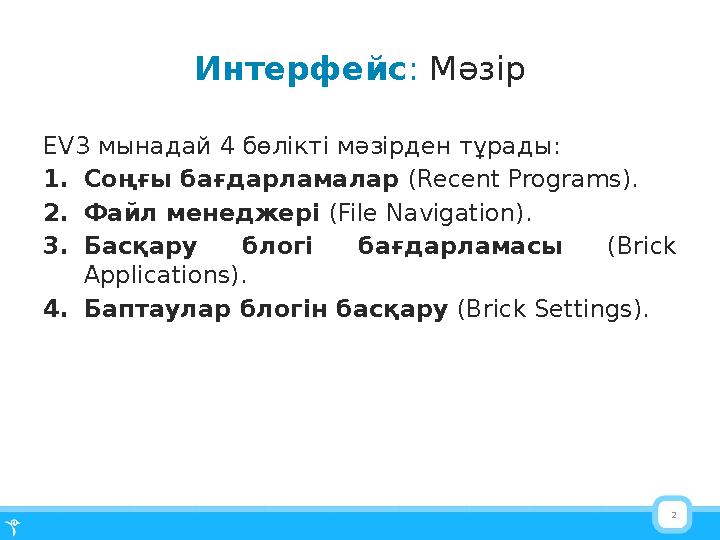

2Интерфейс : Мәзір EV3 мынадай 4 бөлікті мәзірден тұрады : 1. Соңғы бағдарламалар ( Recent Programs ). 2. Файл менеджері ( File Navigation ). 3. Басқару блогі бағдарламасы ( Brick Applications) . 4. Баптаулар блогін басқару ( Brick Settings) .

2 слайд

#3 слайд

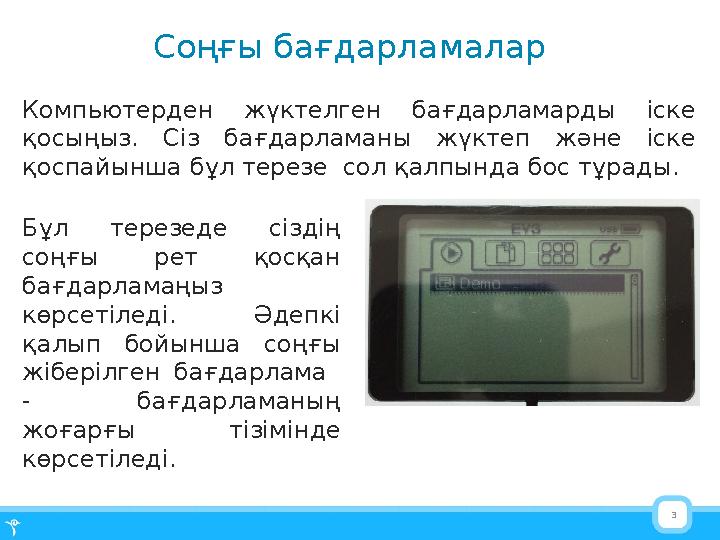

3Соңғы бағдарламалар Компьютерден жүктелген бағдарламарды іске қосыңыз . Сіз бағдарламаны жүктеп және іске қоспайынша бұл терезе сол қалпында бос тұрады . Бұл терезеде сіздің соңғы рет қосқан бағдарламаңыз көрсетіледі . Әдепкі қалып бойынша соңғы жіберілген бағдарлама - бағдарламаның жоғарғы тізімінде көрсетіледі .

3 слайд

#4 слайд

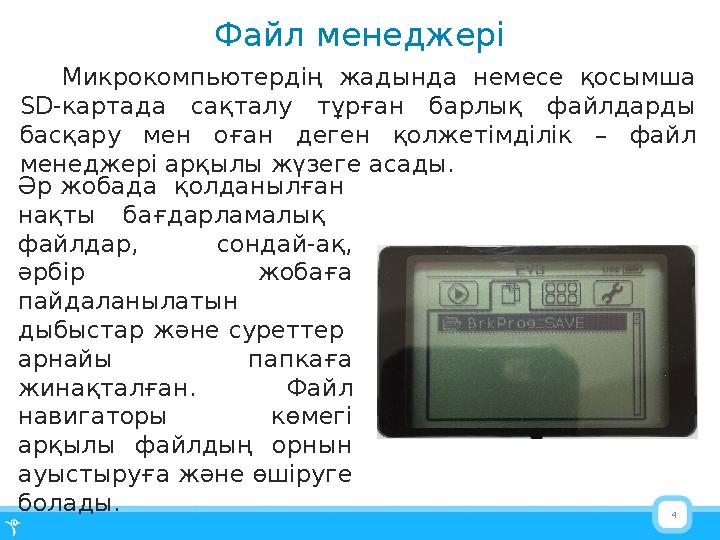

4Файл менеджері Микрокомпьютердің жадында немесе қосымша SD-картада сақталу тұрған барлық файлдарды басқару мен оған деген қолжетімділік – файл менеджері арқылы жүзеге асады . Әр жобада қолданылған нақты бағдарламалық файлдар, сондай-ақ, әрбір жобаға пайдаланылатын дыбыстар және суреттер арнайы папкаға жинақталған . Файл навигаторы көмегі арқылы файлдың орнын ауыстыруға және өшіруге болады .

4 слайд

#5 слайд

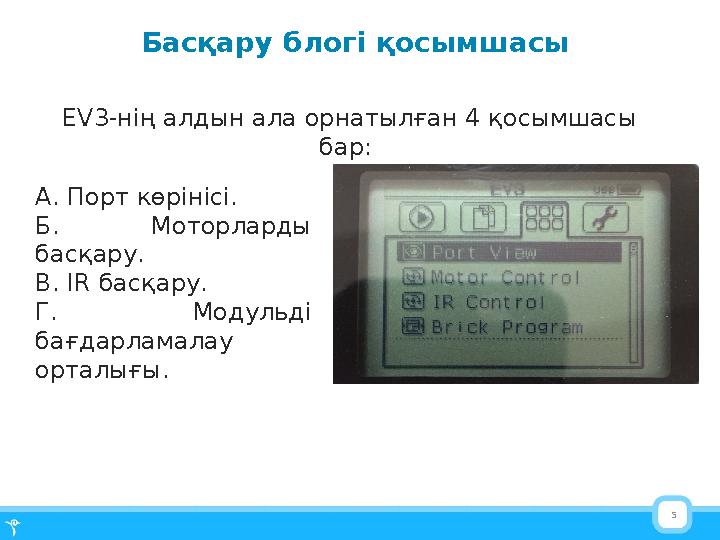

5Басқару блогі қосымшасы EV3-нің алдын ала орнатылған 4 қосымшасы бар : А . Порт көрінісі . Б. Моторларды басқару. В. IR басқару . Г. Модульді бағдарламалау орталығы .

5 слайд

#6 слайд

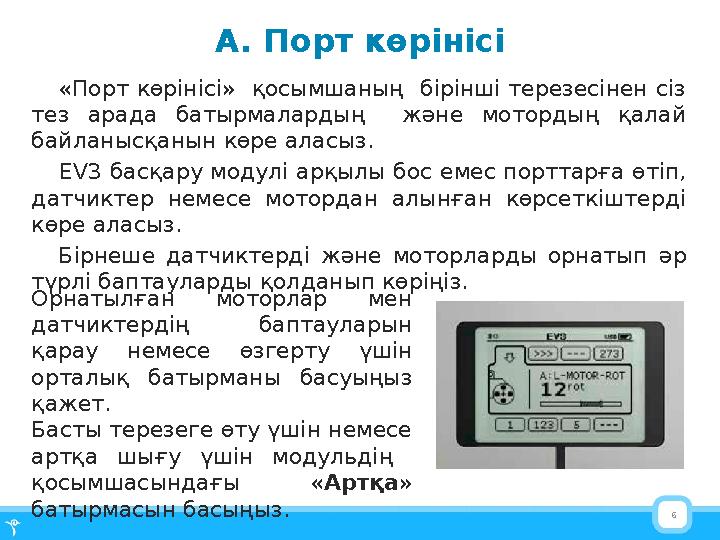

6А . Порт көрінісі «Порт көрінісі» қосымшаның бірінші терезесінен сіз тез арада батырмалардың және мотордың қалай байланысқанын көре аласыз . EV3 басқару модулі арқылы бос емес порттарға өтіп, датчиктер немесе мотордан алынған көрсеткіштерді көре аласыз . Бірнеше датчиктерді және моторларды орнатып әр түрлі баптауларды қолданып көріңіз . Орнатылған моторлар мен датчиктердің баптауларын қарау немесе өзгерту үшін орталық батырманы басуыңыз қажет . Басты терезеге өту үшін немесе артқа шығу үшін модульдің қосымшасындағы « Артқа » батырмасын басыңыз .

6 слайд

#7 слайд

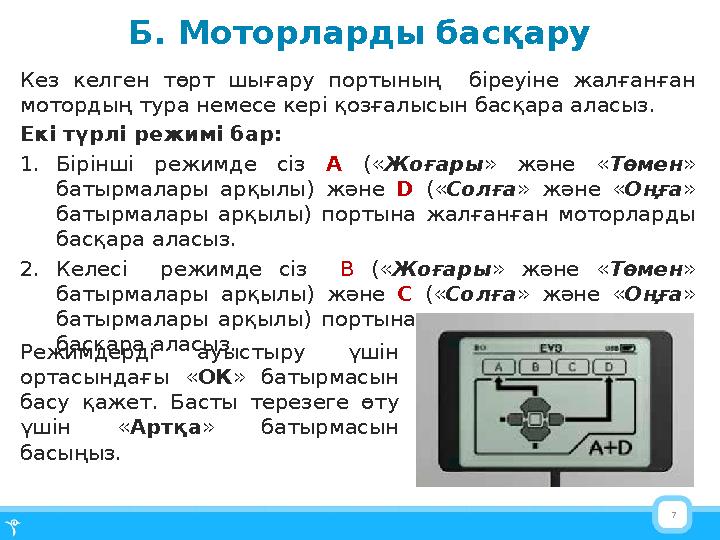

7Б. Моторларды басқару Кез келген төрт шығару портының біреуіне жалғанған мотордың тура немесе кері қозғалысын басқара аласыз . Екі түрлі режимі бар : 1. Бірінші режимде сіз А (« Жоғары » және « Төмен » батырмалары арқылы ) және D (« Солға » және « Оңға » батырмалары арқылы) портына жалғанған моторларды басқара аласыз . 2. Келесі режимде сіз В (« Жоғары » және « Төмен » батырмалары арқылы ) және С (« Солға » және « Оңға » батырмалары арқылы) портына жалғанған моторларды басқара аласыз . Режимдерді ауыстыру үшін ортасындағы « ОК » батырмасын басу қажет . Басты терезеге өту үшін « Артқа » батырмасын басыңыз .

7 слайд

#8 слайд

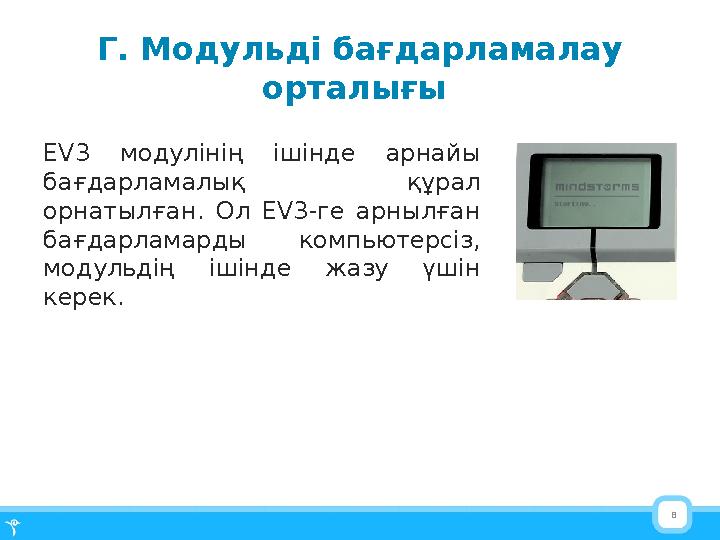

8Г. Модульді бағдарламалау орталығы EV3 модулінің ішінде арнайы бағдарламалық құрал орнатылған . Ол EV3- ге арнылған бағдарламарды компьютерсіз, модульдің ішінде жазу үшін керек.

8 слайд

#9 слайд

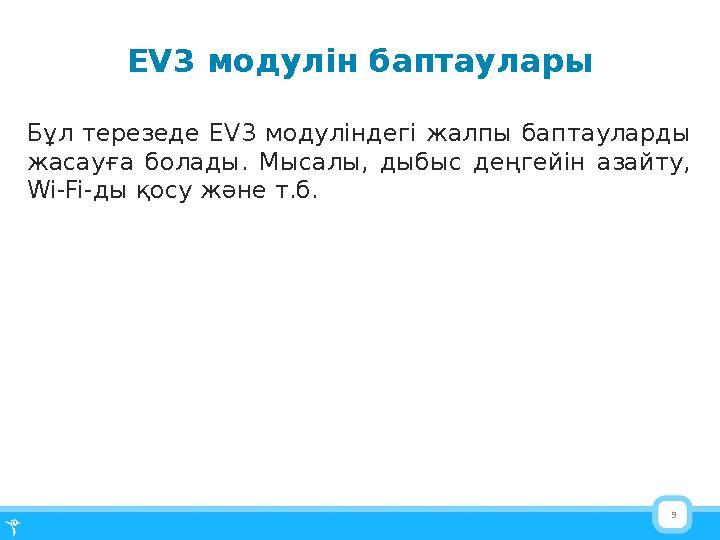

9EV3 модулін баптаулары Бұл терезеде EV3 модуліндегі жалпы баптауларды жасауға болады . Мысалы, дыбыс деңгейін азайту, Wi-Fi- ды қосу және т.б.

9 слайд

#10 слайд

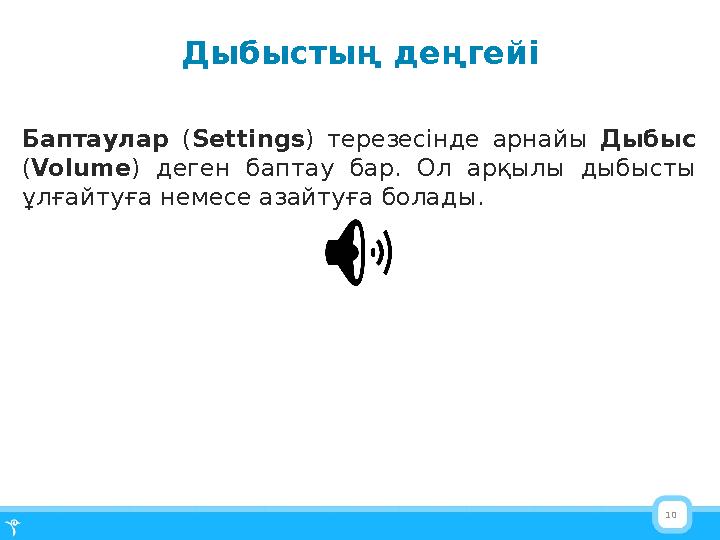

10Дыбыстың деңгейі Баптаулар ( Settings ) терезесінде арнайы Дыбыс ( Volume ) деген баптау бар. Ол арқылы дыбысты ұлғайтуға немесе азайтуға болады .

10 слайд

#11 слайд

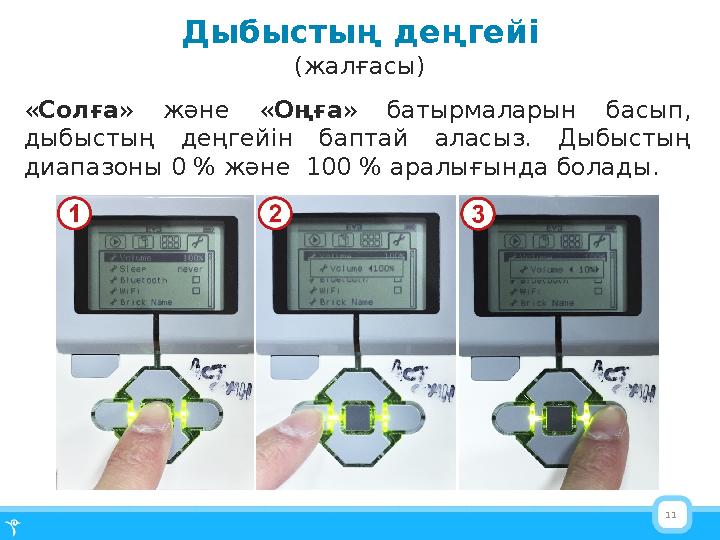

11Дыбыстың деңгейі (жалғасы) « Солға » және « Оңға » батырмаларын басып, дыбыстың деңгейін баптай аласыз. Дыбыстың диапазоны 0 % және 100 % аралығында болады.

11 слайд

#12 слайд

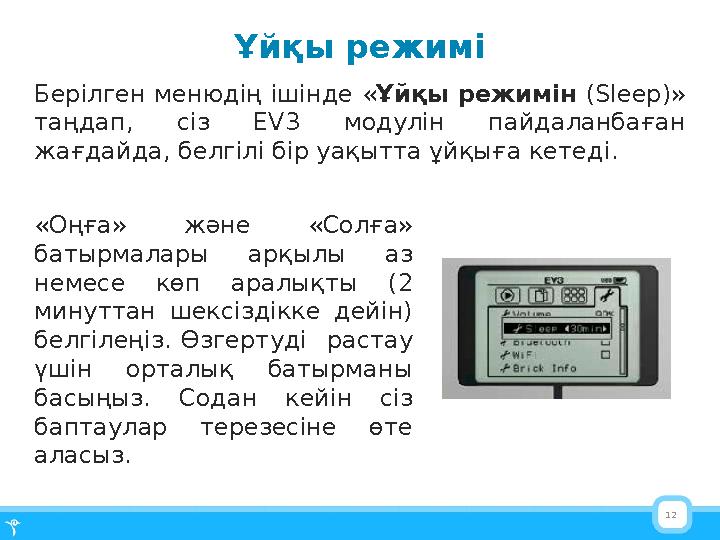

12Ұйқы режимі Берілген менюдің ішінде « Ұйқы режимін ( Sleep )» таңдап, сіз EV3 модулін пайдаланбаған жағдайда, белгілі бір уақытта ұйқыға кетеді . «Оңға» және «Солға» батырмалары арқылы аз немесе көп аралықты (2 минуттан шексіздікке дейін) белгілеңіз . Өзгертуді растау үшін орталық батырманы басыңыз . Содан кейін сіз баптаулар терезесіне өте аласыз .

12 слайд

#13 слайд

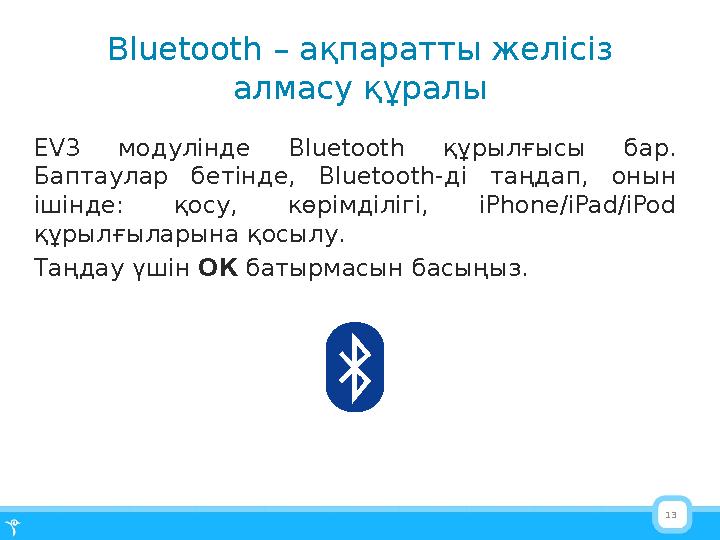

13Bluetooth – а қпаратты желісіз алмасу құралы EV3 модулінде Bluetooth құрылғысы бар . Баптаулар бетінде, Bluetooth -ді таңдап, онын ішінде : қосу, көрімділігі, iPhone/iPad/iPod құрылғыларына қосылу. Таңдау үшін ОК батырмасын басыңыз.

13 слайд
