Роторлы бұрғылау қондырғылары, олардың қызметі, техникалық сипаттамалары

#1 слайд

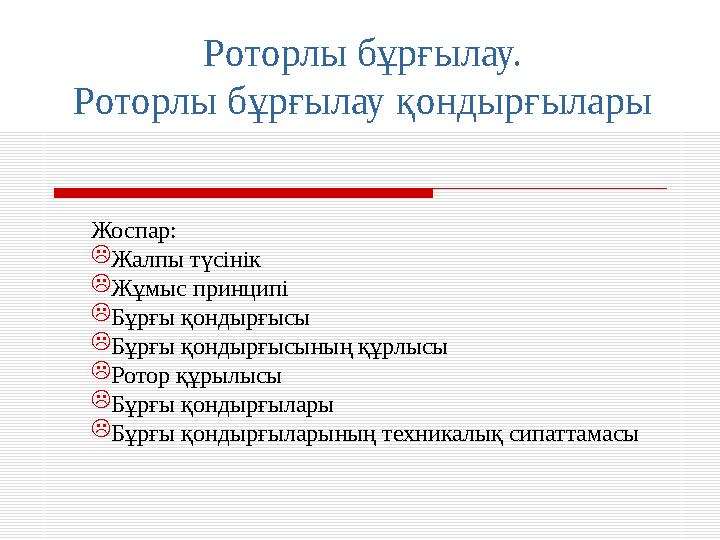

Роторлы бұрғылау. Роторлы бұрғылау қондырғылары Жоспар:  Жалпы түсінік  Жұмыс принципі  Бұрғы қондырғысы  Бұрғы қондырғысының құрлысы  Ротор құрылысы  Бұрғы қондырғылары  Бұрғы қондырғыларының техникалық сипаттамасы

1 слайд

#2 слайд

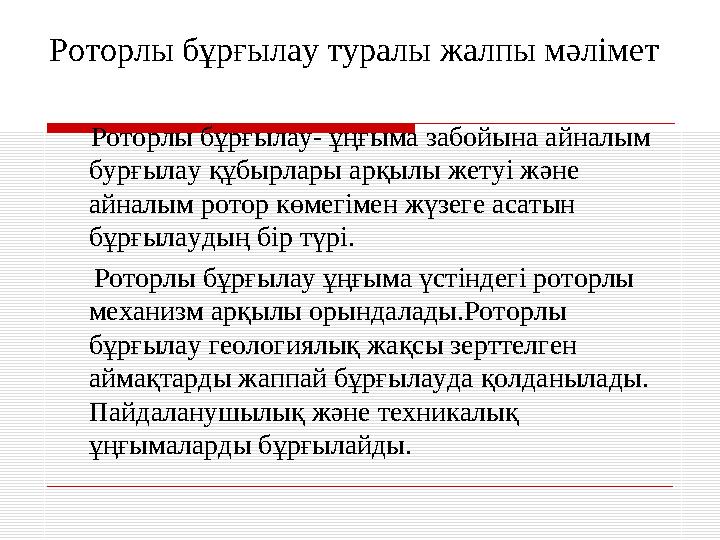

Роторлы бұрғылау туралы жалпы мәлімет Роторлы бұрғылау- ұңғыма забойына айналым бурғылау құбырлары арқылы жетуі және айналым ротор көмегімен жүзеге асатын бұрғылаудың бір түрі. Роторлы бұрғылау ұңғыма үстіндегі роторлы механизм арқылы орындалады.Роторлы бұрғылау геологиялық жақсы зерттелген аймақтарды жаппай бұрғылауда қолданылады. Пайдаланушылық және техникалық ұңғымаларды бұрғылайды.

2 слайд

#3 слайд

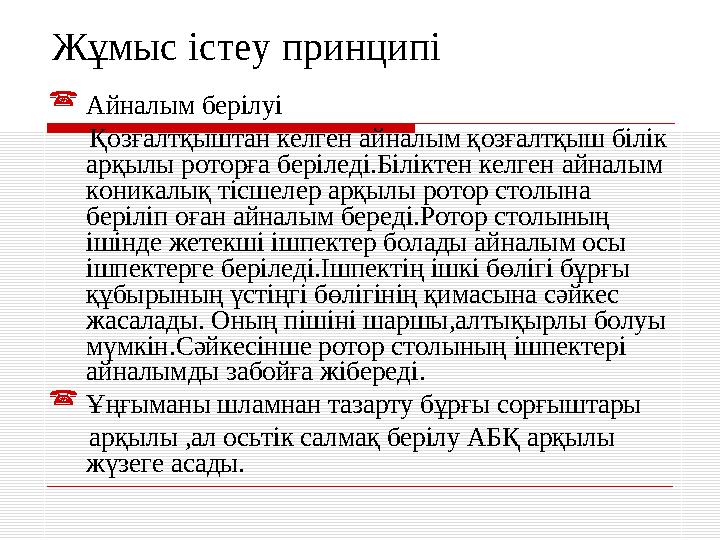

Жұмыс істеу принципі  Айналым берілуі Қозғалтқыштан келген айналым қозғалтқыш білік арқылы роторға беріледі.Біліктен келген айналым коникалық тісшелер арқылы ротор столына беріліп оған айналым береді.Ротор столының ішінде жетекші ішпектер болады айналым осы ішпектерге беріледі.Ішпектің ішкі бөлігі бұрғы құбырының үстіңгі бөлігінің қимасына сәйкес жасалады. Оның пішіні шаршы,алтықырлы болуы мүмкін.Сәйкесінше ротор столының ішпектері айналымды забойға жібереді.  Ұңғыманы шламнан тазарту бұрғы сорғыштары арқылы ,ал осьтік салмақ берілу АБҚ арқылы жүзеге асады.

3 слайд

#4 слайд

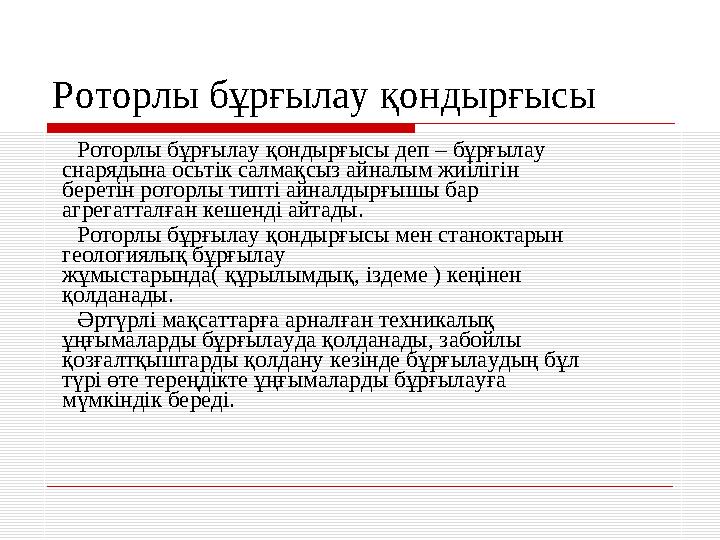

Роторлы бұрғылау қондырғысы Роторлы бұрғылау қондырғысы деп – бұрғылау снарядына осьтік салмақсыз айналым жиілігін беретін роторлы типті айналдырғышы бар агрегатталған кешенді айтады. Роторлы бұрғылау қондырғысы мен станоктарын геологиялық бұрғылау жұмыстарында( құрылымдық, іздеме ) кеңінен қолданады. Әртүрлі мақсаттарға арналған техникалық ұңғымаларды бұрғылауда қолданады, забойлы қозғалтқыштарды қолдану кезінде бұрғылаудың бұл түрі өте тереңдікте ұңғымаларды бұрғылауға мүмкіндік береді.

4 слайд

#5 слайд

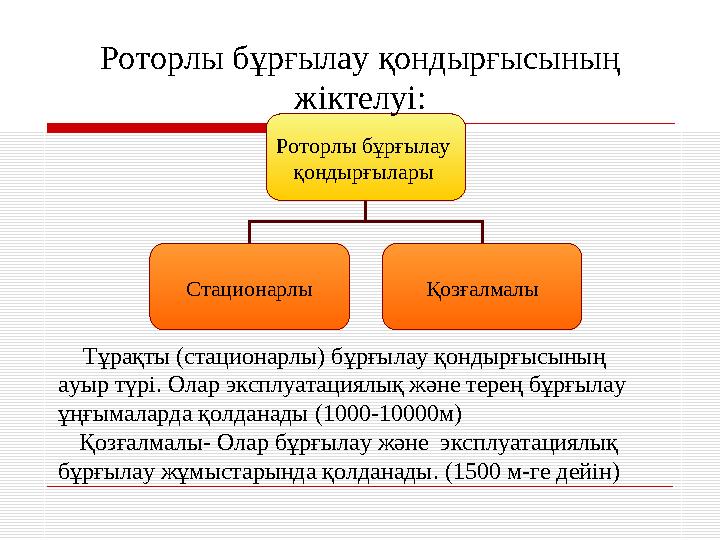

Роторлы бұрғылау қондырғылары Стационарлы ҚозғалмалыРоторлы бұрғылау қондырғысының жіктелуі: Тұрақты (стационарлы) бұрғылау қондырғысының ауыр түрі. Олар эксплуатациялық және терең бұрғылау ұңғымаларда қолданады (1000-10000м) Қозғалмалы- Олар бұрғылау және эксплуатациялық бұрғылау жұмыстарында қолданады. (1500 м-ге дейін)

5 слайд

#6 слайд

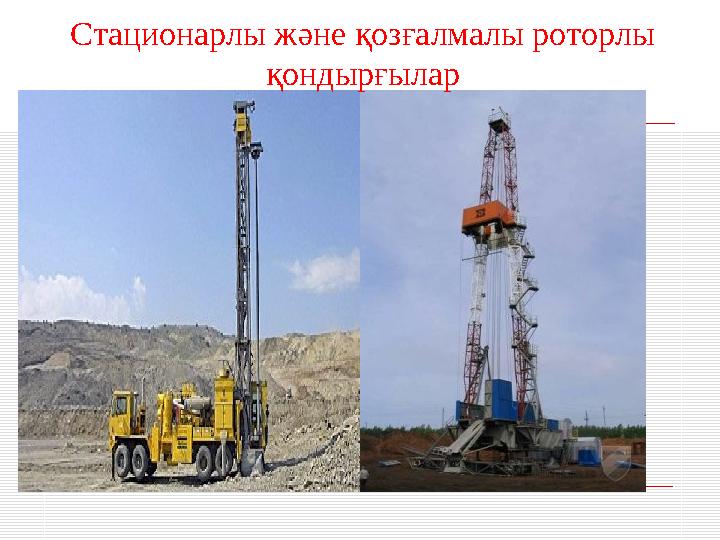

Стационарлы және қозғалмалы роторлы қондырғылар

6 слайд

#7 слайд

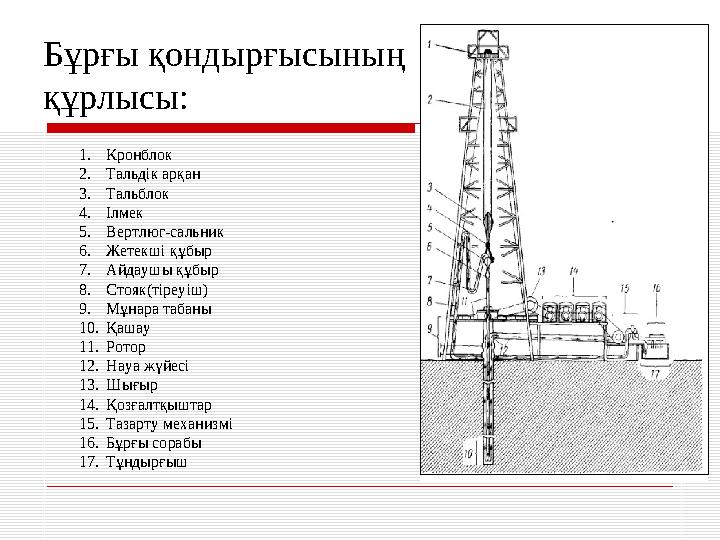

Бұрғы қондырғысының құрлысы: 1. Кронблок 2. Тальдік арқан 3. Тальблок 4. Ілмек 5. Вертлюг-сальник 6. Жетекші құбыр 7. Айдаушы құбыр 8. Стояк(тіреуіш) 9. Мұнара табаны 10. Қашау 11. Ротор 12. Науа жүйесі 13. Шығыр 14. Қозғалтқыштар 15. Тазарту механизмі 16. Бұрғы сорабы 17. Тұндырғыш

7 слайд

#8 слайд

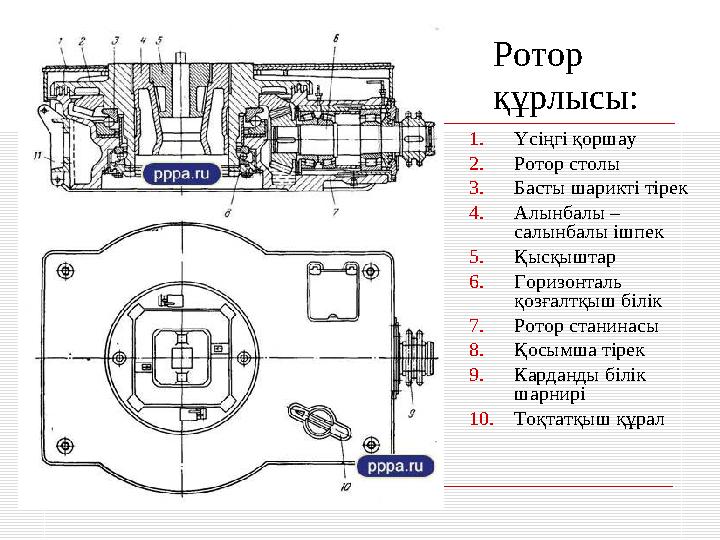

Ротор құрлысы: 1. Үсіңгі қоршау 2. Ротор столы 3. Басты шарикті тірек 4. Алынбалы – салынбалы ішпек 5. Қысқыштар 6. Горизонталь қозғалтқыш білік 7. Ротор станинасы 8. Қосымша тірек 9. Карданды білік шарнирі 10. Тоқтатқыш құрал

8 слайд

#9 слайд

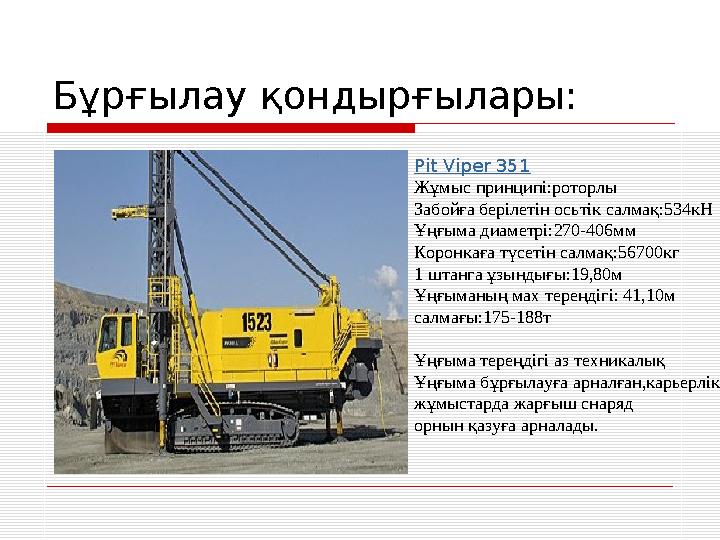

Бұрғылау қондырғылары: Pit Viper 351 Жұмыс принципі:роторлы Забойға берілетін осьтік салмақ:534кН Ұңғыма диаметрі:270-406мм Коронкаға түсетін салмақ:56700кг 1 штанга ұзындығы:19,80м Ұңғыманың мах тереңдігі: 41,10м салмағы:175-188т Ұңғыма тереңдігі аз техникалық Ұңғыма бұрғылауға арналған,карьерлік жұмыстарда жарғыш снаряд орнын қазуға арналады.

9 слайд

#10 слайд

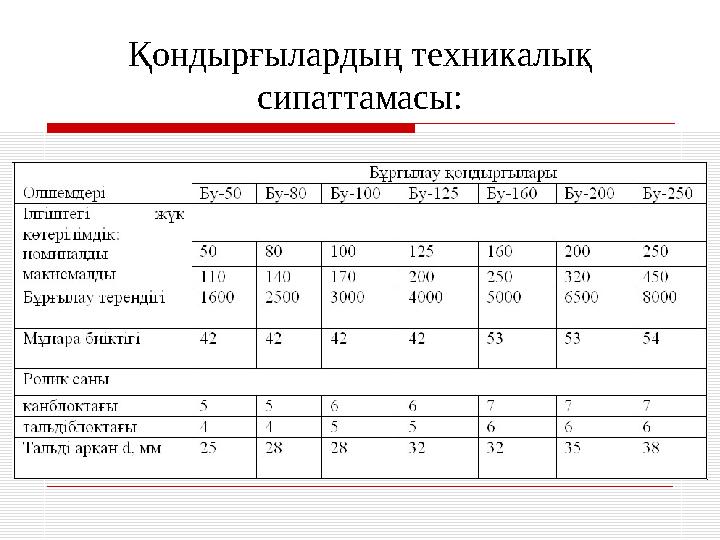

Қондырғылардың техникалық сипаттамасы:
