«АҚТӨБЕ АВТОЖОЛ КОЛЛЕДЖІ» МКҚК

Ашық сабақ

Тақырыбы: «Ақылды үй». Ақылды үй құрылғысын басқару үшін

программаларды әзірлеу.

Пән циклдік комиссиясының отырысында қаралды/ Жаратылыстау ғылымдары және АӘД

Хаттама № "26" ақпан 2021 ж.

ПЦК төрайымы ___________ Бадауова А.Қ.

Өткізген: А.Қ.Алжанова

Пән атауы: Информатика.

Өткізілетін топ: 101 топ, 1 курс.

Уақыты: 26 ақпан 2021 жыл

Тақырыбы: «Ақылды үй». Ақылды үй құрылғысын басқару үшін программаларды әзірлеу.

Сабақ түрі: Аралас сабақ.

Мақсаты: «Ақылды үй» құрылғысын басқару үшін программа әзірлеу. «Ақылды үй» құрылғысын басқару программасымен танысу.

Мақсатқа жету кретерийлері:

• Программаның жұмысын және міндеттерін біледі.

• «Ақылды үй» датчиктерінің қызметін біледі.

• «Ақылды үй» датчиктерінен деректерді беруді ұйымдастыра алады.

• «Ақылды үй» құрылғысын басқаруға арналған программаны әзірлей алады.

Сабақты жабдықтау: Интерактивті тақтап, дербес компьютер. Cisco Packet Tracer программасы, Kahoot программасы.

Оқу әдістемелік құрал-жабдықтар, анықтамалық әдебиеттер:

• «Информатика» 11 сынып, В.Г.Архипова, Н.К.Беристемова, Б.К.Кадыракунов, Алматы баспасы, 2020жыл.

• Программаның ресми сайты: https://www.netacad.com/ru/courses/packet-tracer

• Cisco packet-tracer жүктеу және орнату: https://sysadmin.ru/articles/osnovy-raboty-s-cisco- packet-tracer.

Сабақтың барысы

І. Ұйымдастыру кезеңі (3 мин)

А) Оқушыларды сабаққа дайындау, түгендеу.

Ә) Ұқыпты, ынталы болуға үйрету.

II. Үй тапсырмасын сұрау. (5 мин)

III. Жаңа сабақ, тәжірибелік жұмыс. (27 мин)

IV. Қорытындылау, бағалау. (10 мин)

Өткен тақырып мобильді қосымшалар бойынша сұрақ-жауап:

1. Мобильді қосымша – өмірді жеңілдететін жобалар.

2. Wi-Fi Map Pro - Ғаламтор әлемнің барлық жерінде қажет. Бірақ барлық уақытта қолжетімді бола бермейді. Алайда «Wi-Fi Map Pro» қосымшасы бұл мәселенің шешімін тапты. Бұл қосымшада барлығы «Wi-Fi» құпия сөздерімен бөліседі. Желіге баптаулар арқылы қосылған жөн. Қосымша арқылы өзіңізге қолжетімді «Wi-Fi»-дың құпия сөзін тауып, жазсаңыз жеткілікті.

3. Fyuse - Смартфондардың суретке түсіру қабілеті жылдан жылға арту үстінде. Бірақ 3D форматындағы суретті жасау қарапайым смартфон камерасы үшін мүмкін емес. «Fyuse» қосымшасы суретті 4 нүкте арқылы бекітеді. Осылайша 3D форматындағы сурет жасалады. Егер сурет сапалы шықса, бірнеше бағыттан тамашалай аласыз.

4. App in the Air – саяхаттаушыларға арналған көмекші. Ол рейстің уақыты, кешігуі, онлайн-тіркеудің басталғандығын есіңізге салып отырады. Таныс емес әуежайда бағыт ұстауға көмектеседі. Сонымен қатар қосымша кезекті бақылап, тіркеуге қанша уақыт кететін есептеп береді. Саяхатшы үшін таптырмас көмекші.

5. Stocard - Дисконт карталары барлық дүкенде бар. «Stocard» мобильді қосымшасы арқылы осындай дисконт карталарын смартфонға енгізуге болады. Барлық карта бір жерде орналасады. Картаны сақтау үлкен қиындық алып келмейді. Сауда жасау да біршама жеңілдетілген.

6. Қандай белгі? QR – коды

7. Google жұмыс істеген уақытта ең көп жүктеу келесі қосымшаларда болды: Фейсбук, whatsapp, Facebook Мессенджері, Instagram, Clean Master, Skype, LINE, Viber, Twitter.

8. Ұялы интернеттің тарихы 1888 жылы басталады, Генрих Герц электромагнитті радиотолқындарды жасау және табу әдісін ашқан кезден бастау алды.

Жаңа сабақ.

Ақылды үй – қазіргі заманғы үлгідегі үй автоматтандыру құралдарымен және жоғары технологиялық құрылғылармен жабдықталған тұрғын үй.

Кез келген ақылды жүйенің ең басты құраушысы – контроллер. Контроллер ақпарат алады және ақылды үйді басқарады. Контроллердің негізгі қызметі – мониторинг, яғни үйіміздегі ауа температурасы мен ылғалдылығы, өсімдіктер үшін топырақтың ылғалдылығы, өрт, су тасқыны немесе пропан  газының ауаға таралуы туралы барлық ақпаратты жедел алу.

• «Ақылды үй» деген не?

• «Ақылды үй» жүйесіне қандай қызметтерді жүктеуге болады?

• «Ақылды үй» негізгі сипаттамалары.

• Бірыңғай басқару жүйесіне қандай жүйелер енеді?

• «Ақылды үйдің» маңыздылығы неде?

• «Ақылды үйде» қандай датчиктер пайдаланылады? Бүгін осы тақырыптарды талқылайтын боламыз.

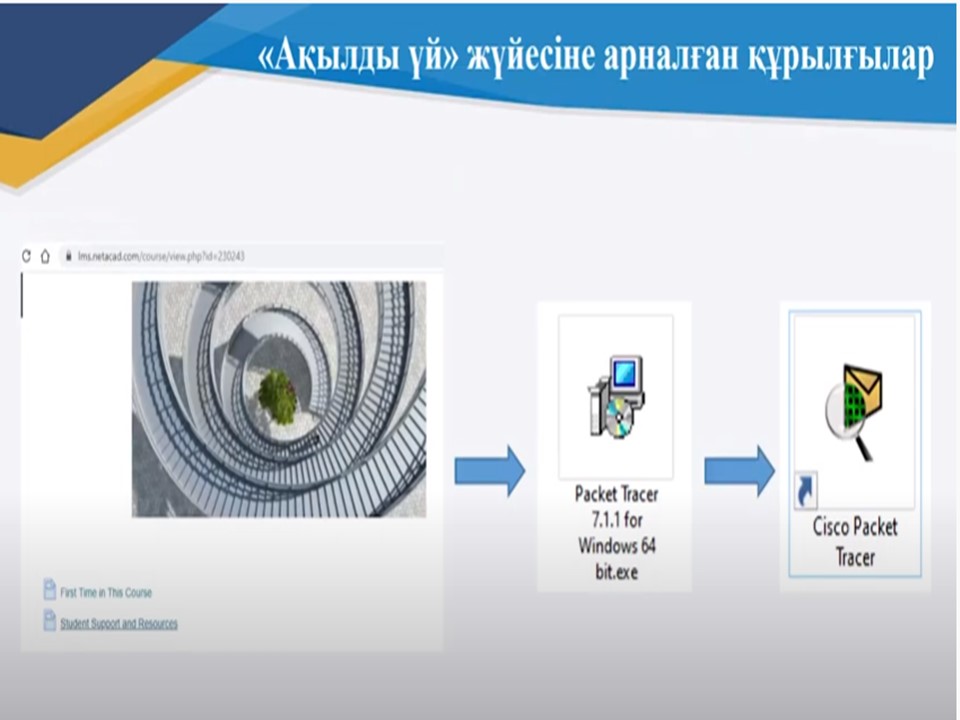

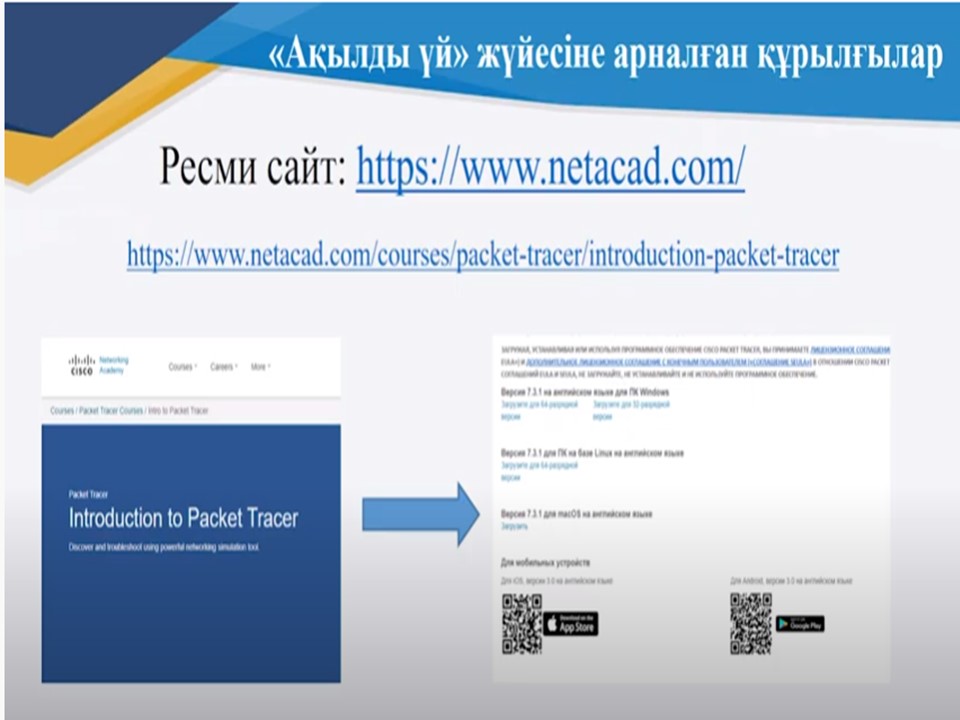

Ақылды үй жобасын әзірлеу үшін cisco- packet-tracer программасын қолдануға болады. Программаның арнайы ресми сайтын көшіріп алуға немесе іздеу жүйесіне атауын жазып, жүктеп алуға болады.

Packet-tracer – ақысыз тренажер. Бүгінге сабағымызда packet tracerдің 7.3.1. нұсқасымен жұмыс жасау негіздерін қамтимыз. Бұл бағдарламалық жасақтаманың басқа да нұсқаларында әртүрлі ьүькіндіктер болады.

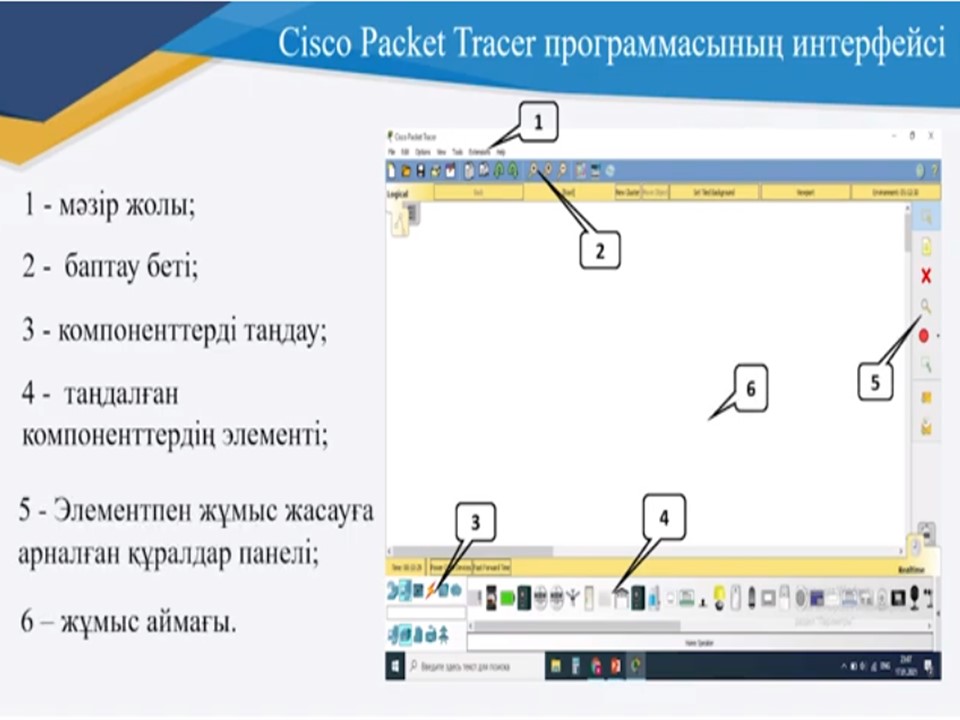

Тренажерын іске қосқаннан кейін, біз бағдарламаның басты терезесін көреміз. Бұл терезенің көп бөлігін жұмыс аймағы алады. Онда әртүрлі желілік құрылғыларды орнатуға, оларды әртүрлі тәсілдермен қосуға және түрлі нәтижелерді, желілік топологияларды алуға болады.

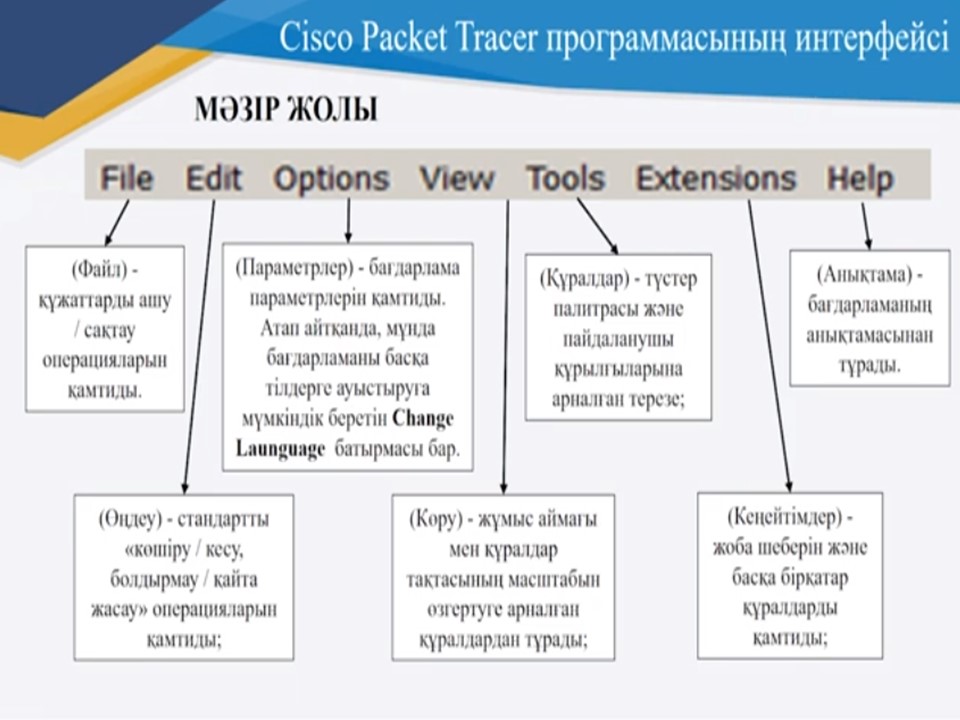

Жоғарыда, жұмыс аймағынығ үстінде, бағдарламаның негізгі панелі және оның мәзірі орналасқан. Мәзір сізге желінің топологияларын сақтауға, жүктеуге, модельдеуді орнатуға және басқа да көптеген қызықты функцияларды орындауға мүмкіндік береді.

Ал құрылғылар тақтасында жиі қолданылатын мәзір функциялары бар. Құралдар тақтасы белгішелер көмегімен бағдарламаның негізгі мәзірінің тармақтарын қайталайды.

Жұмыс аймағының оң жағында, жұмыс алаңы көрінбейтін аймақтарын жылжытуға, объектілерді жоюға және тағы басқа іс-әрекеттерге жауап беретін батырмалар қатары бар панель орналасқан. Кейбір бағдарламаның нұсқаулығында құралдар тақтасының астында орналасуы мүмкін.

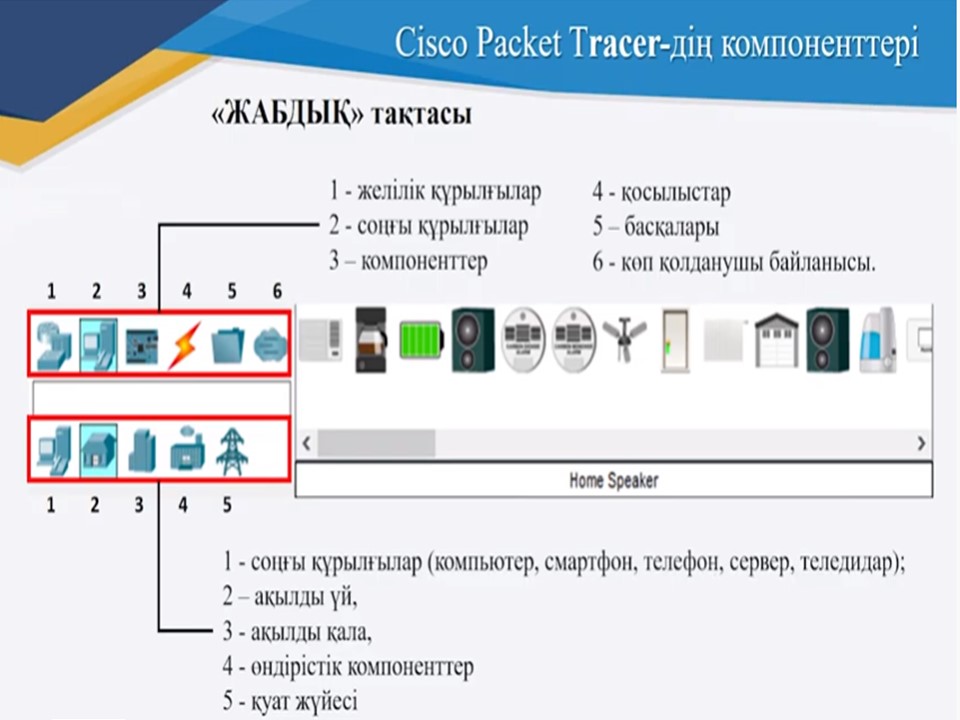

Төменгі жағында, жұмыс аймағының астында жабдық тақтасы орналасқан. Бұл панельде сол жақта қолжетімді құрылғылардың түрлері орналасқан. Ал оң жағында қолжетімді модельдер бар. Олардың атаулары сіздерге көрсетіліп тұр.

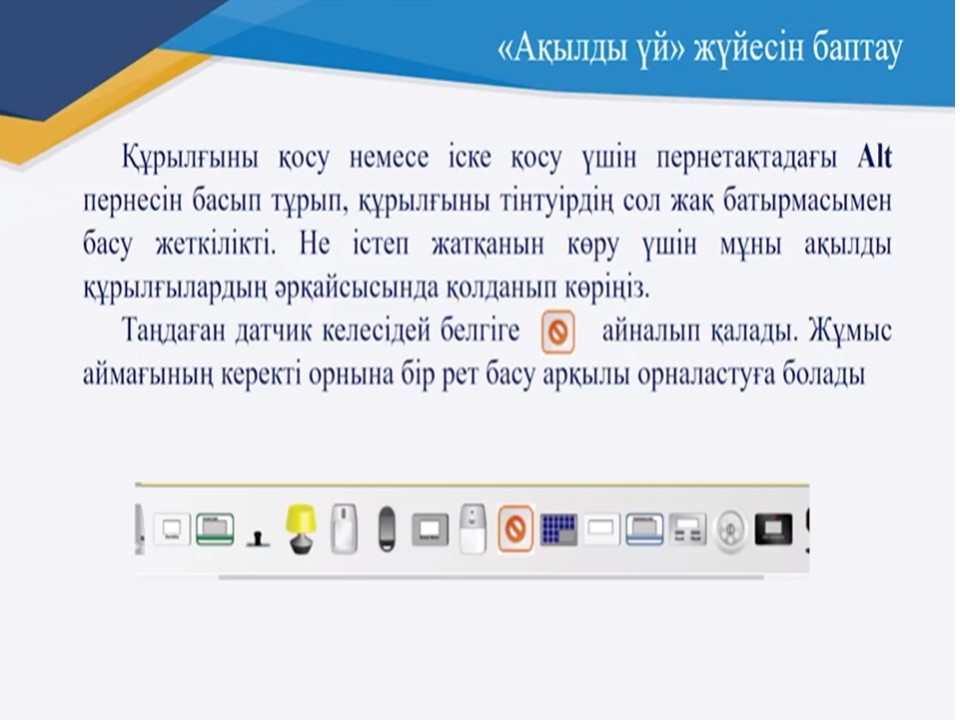

Әртүрлі зертханаларды орындау кезінде бұл панельді басқаларға қарағанда жиі қолдануға тура келеді. Сондықтан біз оны толығырақ қарастырамыз. Алдарыңызда ақылды үй элементтері көрсетілген. «Ақылды үй» элементтері бірнеше құрылғылардан тұрады. Жалпы саған кезде, осы нұсқада 30 құрал бар.

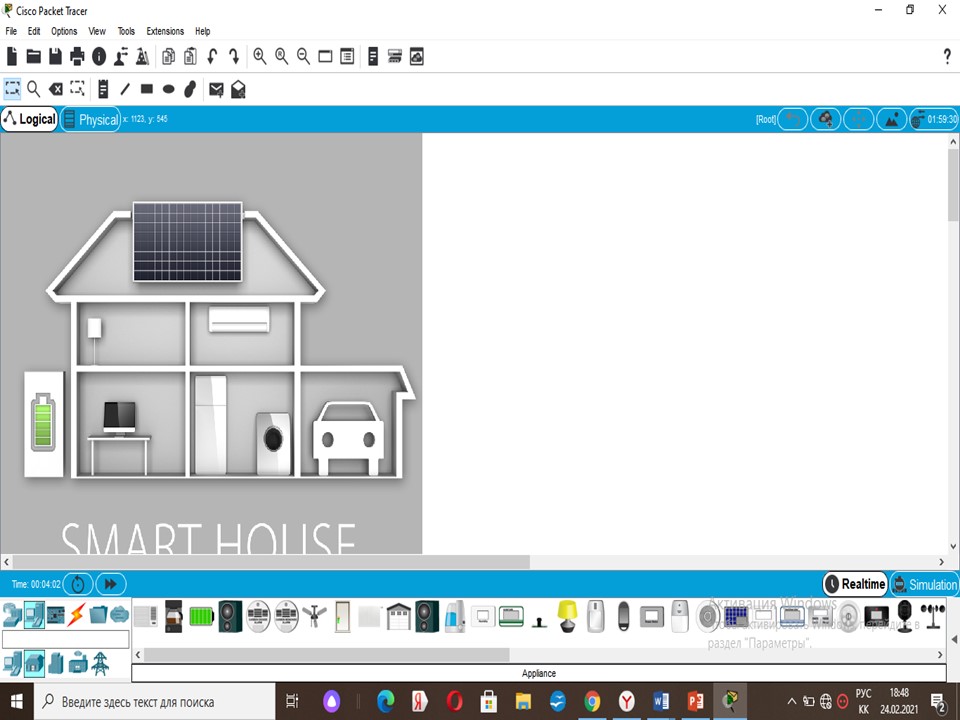

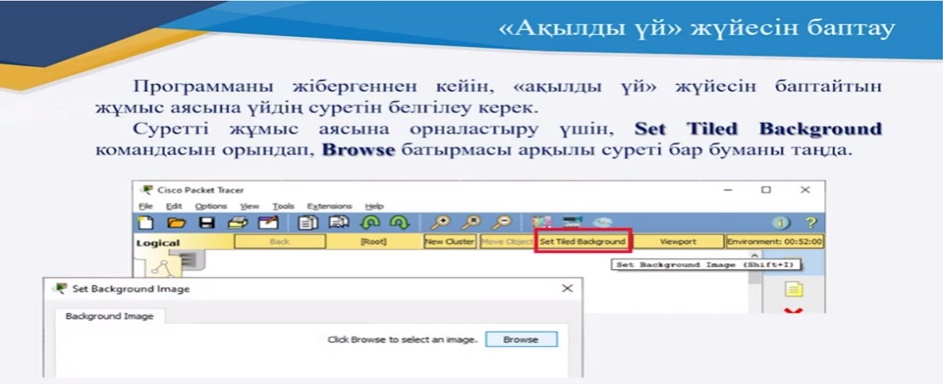

Программаны жібергеннен кейін ақылды үй жүйесінің жұмыс аясына үйдің суретін белгілеу керек. Суретті жұмыс аясына орналастыру үшін Set Tiled Background

Батырмасын орындап, Browse батырмасын таңдаймыз.

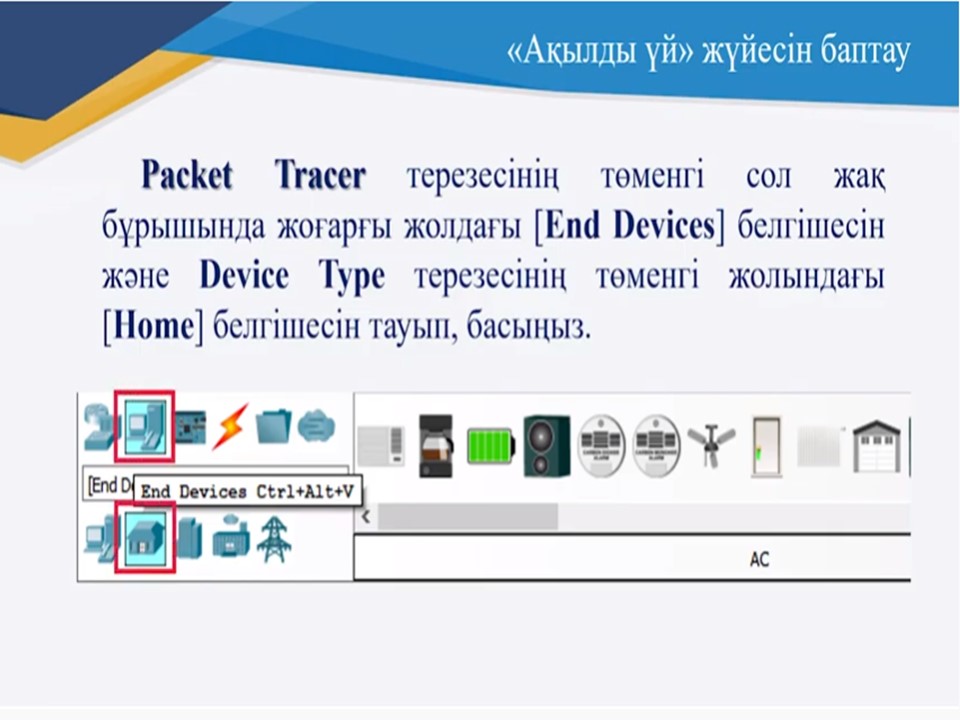

Packet tracer терезесінің төменгі сол жақ бұрышында жоғары жолдағы соңғы құрылғылар белгішесін және құрылғылар терезесінің төменгі жолындағы үй белгішесін тауып, басамыз.

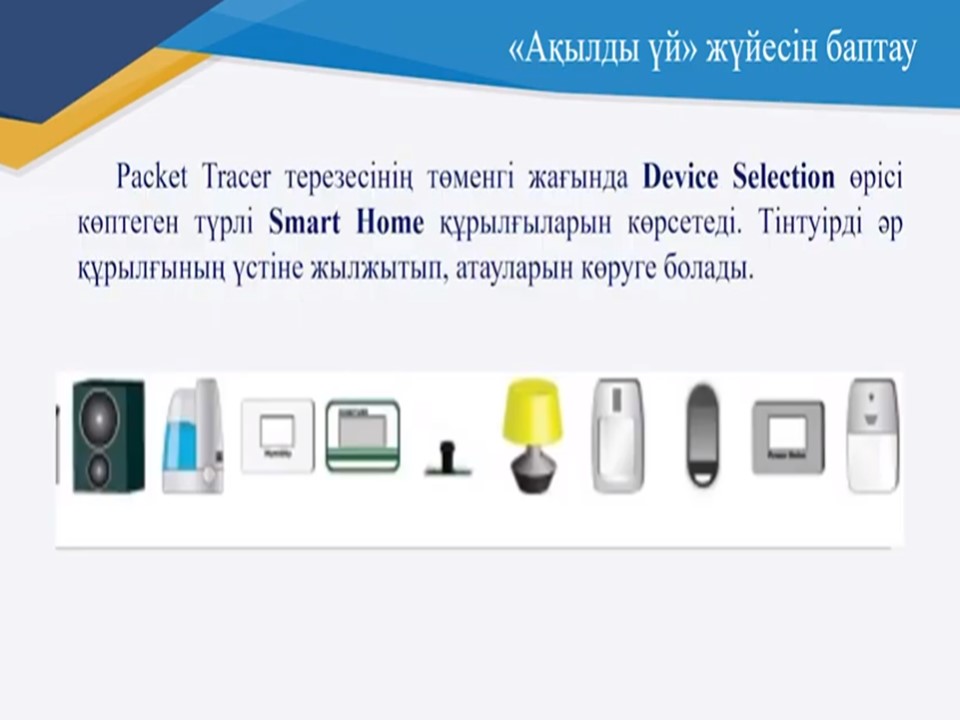

Packet Tracer терезесінің төменгі жағында құрылғы таңдау өрісі ақылды үй құрылғыларының көптеген түрлерін көрсетеді. Тінтуірді әр құрылғының үстіне жылжытып, атауларын көруге болады. Құрылғыны таңдау терезесінің төменгі жағында құрылғының сипаттамалық атауы пайда болғанын байқаймыз. Бір сәтте уақыт бөліп, құрылғының әр түрін қарап, шығуыңызға болады.

Тәжірибелік жұмыс. (Студенттер тәжірибелік жұмыс жасау алдында компьютер кабинетінде техникалық қауіпсіздік ережелерін кезекпен айтып шығады)

Packet Tracer программасымен жұмыс жасау.

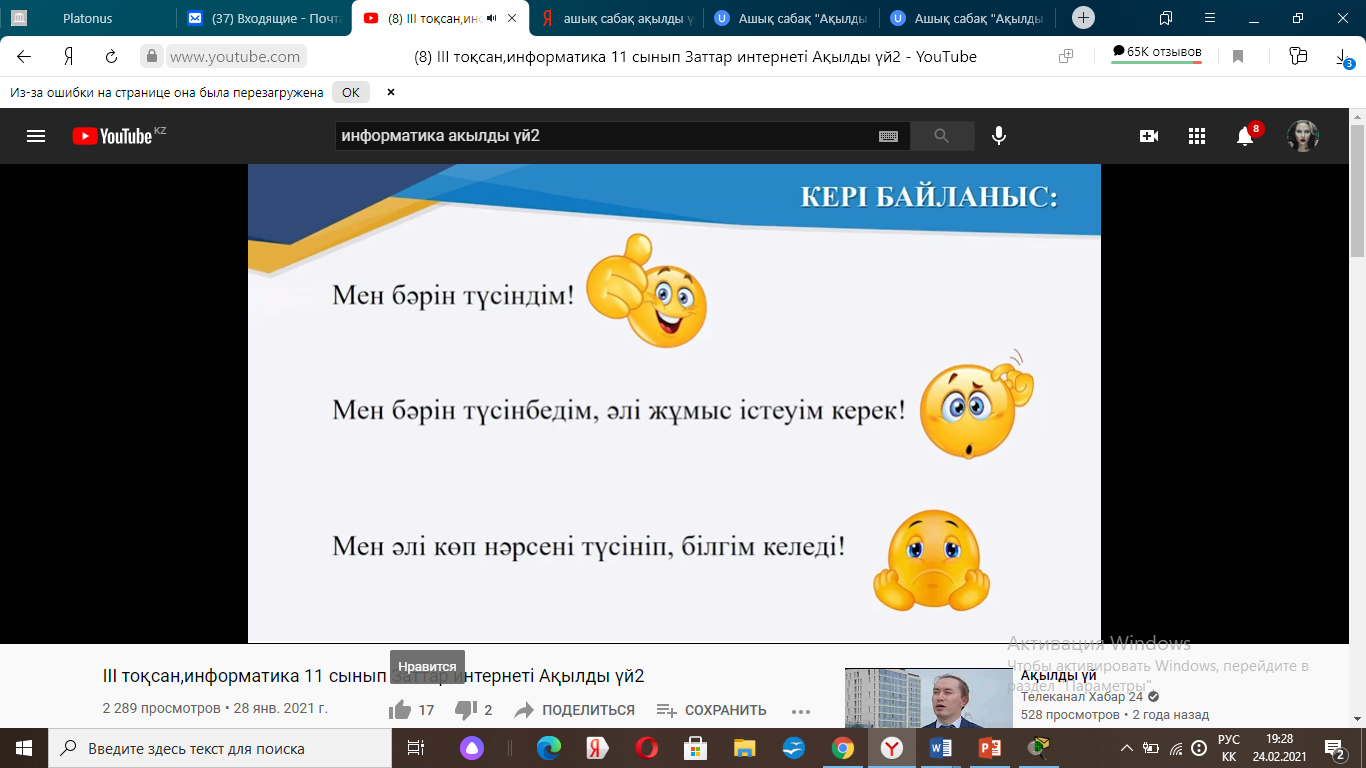

Рефлексия:

Сабақты бекітуге арналған сұрақтар.

Kahoot программасы арқылы студентердің деңгейін анықтау және бағалау.

Kahoot программасы арқылы сабақты бекітуге арналған тест тапсырмалары:

1. Әртүрлі жоғары технологиялық құрылғылардың көмегімен адамдардың өмір сүруіне қолайлы жағдай жасау үшін құрастырылған тұрғын үй.

Ақылды үй Тұрғын үй Жер үй Екі қабатты үй.

2. Датчиктер құрамына кіреді…..

Кесе Палас Аккумулятор Таразы

3. Ақылды үй программасын құруға арналған бағдарлама:

Power Point Packet Tracer MS Word MS Access

4. Packet Tracer терезенің көп бөлігін алады.

Саймандар тақтасы Жұмыс аймағы Графикалық мәндер Жабдық тақтасы

5. Ақылды үй элементтеріне жатпайды:

Web камера Күн батареясы Үй динамигі Су толы стакан

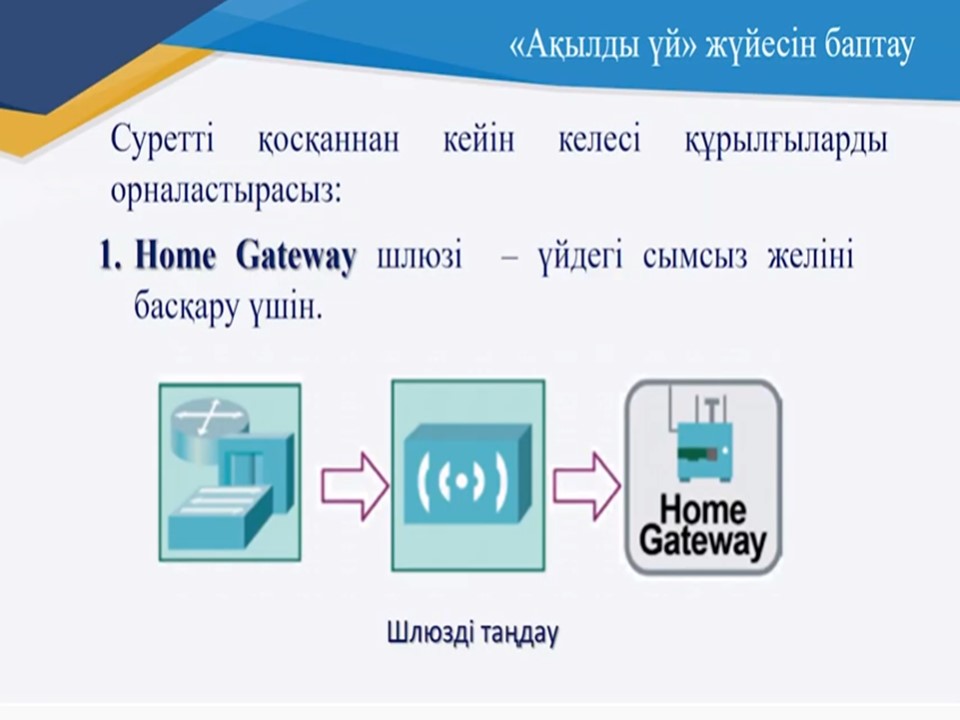

6. Үйдегі сымсыз желіні басқару құрылғысы

HomeGateway HomeRum HomeTreak HomeBest

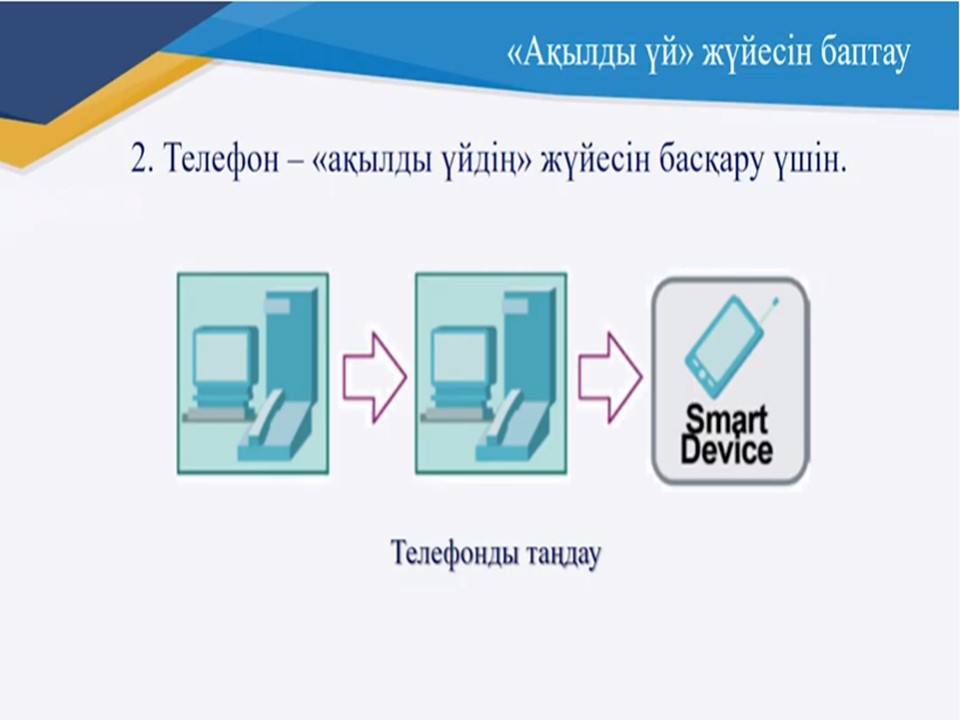

7. Ақылды үйдің жүйесін басқару құрылғысы:

Телевизор Монитор Телефон Проектор

8. Кез келген ақылды жүйенің ең басты құраушысы

Контроллер Кондуктор Комиссия Компания

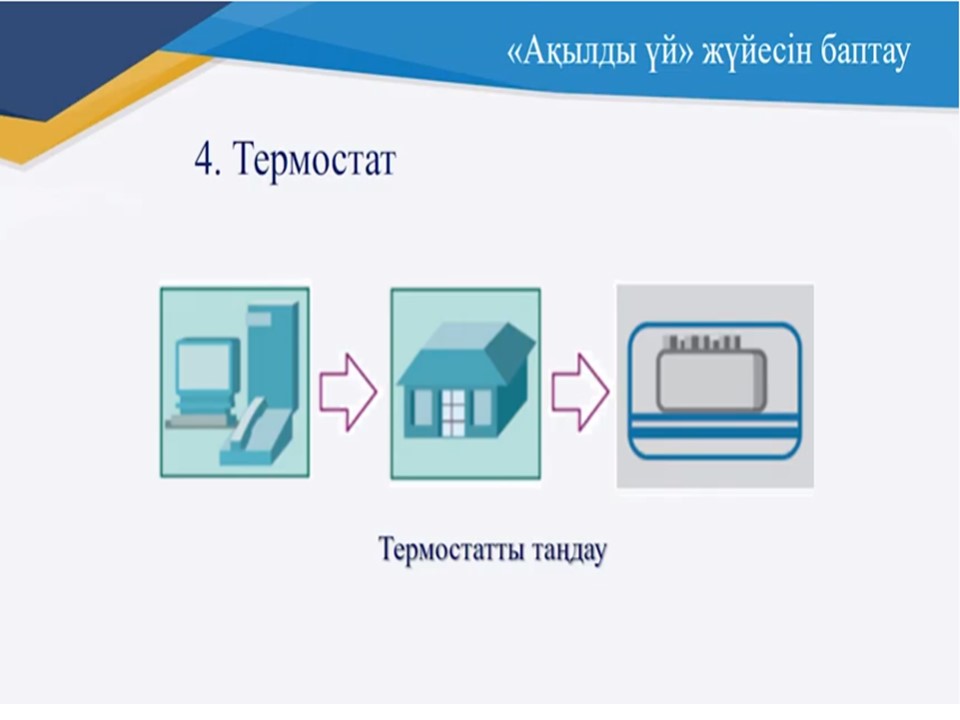

9. Термостат нені бақылап отырады?

Жаңбырды Температураны Адамды Көліктерді

10. Ақылды үй қәзіргі заман талабына сай ма?

Жоқ Ия Білмеймін Ойлану керек
