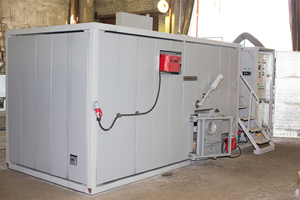

ЭЧУТО (экологически чистое уничтожение твердых отходов)

ЭЧУТО 150.03

У становка позволяет уничтожать следующие виды отходов:
- отходы больниц ( класс А. Б. В ) и ветстанций,
- отходы коммунального хозяйства;
- резинотканевые и текстильные, в том числе промасленную ветошь;
- пищевые отходы;
- пластмассы, резины,
- осадки сточных вод и отбросы с решеток станций аэрации;
- твердые отходы лакокрасочного производства;
- бумагу, картон, древесную стружку;
- другие, содержащие органику.

Возможно использование тепла для обогрева помещения.

Численность обслуживающего персонала - один человек.

Содержание вредных веществ в атмосфере от выбросов установки, не превышает значений предельно допустимых концентраций - ПДК м.р.

Фактор 2000-ОС қондырғысы. Бұл қондырғы мұнай қалдықтары, бұрғылау қалдықтары, майлы жоңқалар, ескі заттар және басқаларды, мұнай және мұнай өнімдерінің апатты төгілуін жою жұмыстарының кезінде пайда болатын мазутталған топырак және қатты жанғыш құрамында мұнай бар қалдықтарды өңдеу мен шығаруға арналған. Бұл қондырғы Ресейде жасалған.

Фактор 2000-ОС қондырғысына өңдеуге жалпы саны 18705,1т/ жылына қалдықтар түседі, оның ішінде:

- Мұнай және мазут сіңген топырақ 455 т/жылына

- Өңделген бұрғылау қалдықтары 17972,5 т/ жылына

- Мұнай қалдықтары 172,9 т/ жылына.

-Қатты шаруашылық қалдықтары 100 т/ жылына

-Өңделген майлар 2,4 т/ жылына

-Этилен полимерлері 2,2 т/ жылына

-Киілген киім 0,09 т/ жылына

-Медициналық қалдықтар 0,01 т/ жылына

ТДУ-2000-0С мобилді жылжымалы контейнер типті құрылым. Қондырғы мазутталған топырак және қатты жанғыш құрамында мұнай бар қалдықтарды өңдеп, шығаруға мүмкіндік береді және қажетті жұмыстар жүргізілетін жерге мобилді тасымалдай алады.

Қондырғы параметрлерін қосу, сөндіру және басқару панелінде орналасқан қосқыштар мен батырмалардың көмегімен жасалады. Басқару панелінде сонымен қатар, қондырғының жұмыс үрдісінің жағдайын көрсететін индикторлар орналасқан.

Қызмет көрсететін персоналдың қауіпсіздігін қамту үшін, технологиялық параметрлерді сақтау мен жабдықтың бұзылуының алдын алу үшін, құрылымда төменгілер қарастырылған:

• Кілтпен жабылатын басқару шкафында электр элементтерінің орналасуы;

• Жабдық жұмысының жарықпен көрсетілуі, сонымен қатар, басқару панелінде жабдық жұмысы параметрлерінің көрсетілуі;

• Қондырғы жұмысының параметрлері рұқсат етілген технологиялық шектеулерден асқан кезде, жабдық компоненттерінің автоматты бұғатталуы мен сөнуі.

Апатты жағдайдағы жабдықтың толық сөнуіне арналған құрғату модулі мен жану модулін басқару панелдерінде, қызыл түсті саңырауқұлақ түріндегі «АПАТТЫ ТОҚТАУ» батырмасының бар болуы.

ТДУ-2000-ОС номиналдық кернеуі 380В, жиілігі 50 Гц ауыспалы токтың өндірістік торабынан жұмыс жасайды және дала жағдайында өндірістік тораптан қуат алу арқылы қолдануға болады. Жабдық құрамында мұнай бар қалдықтарды тікелей апатты жұмыстар жүргізілетін жерде шығаруға мүмкіндік береді, құрылымның қарапайымдылығы мен сенімділігі жұмысты қауіпсіз жасауды қамтиды.

Қондырғыда шығатын газдарды өңдеу құрылғысын қолдану, ашық жағу және жағу әдістері арқылы шығарумен салыстырғанда, зиян заттардың бөлінуін барынша азайтады.

Жабдық шығарылатын қалдықтарға жоғары температурамен әсер ету негізінде жұмыс жасайды. Құрғату және жағу камераларында, сонымен қатар, соңғы жағу қондырғысында, күрделі органикалық қосылыстар қарапайым құрамаларға бөлінеді.

Жағуға дайындалған құрамында мұнай бар қалдықтар жүк түсіргіш немесе қосымша құралдармен қабылдағыш құйғышқа құйылады және тиегіш шнекті тасымалдағышпен айналатын құрғату камерасына жіберіледі.

Құрғату камерасында құрамында мұнай бар қалдықтар, жағу модулінің соңғы жағу қондырғысынан шығатын қыздырылған жоғары температурадағы газдармен өңделеді. Жетек механизмі құрғату камерасын өз өсінде, қалдықтарды біркелкі қыздыру арқылы айналдырады. Түсіру бункерінен шыққан қыздырылған қалдықтар аралық шнекті тасымалдағышқа түседі, әрі қарай, таспалы тасымалдағышпен жағу модулінің шнекті тасымалдағышының қабылдағышына жіберіледі, содан кейін жағу камерасына жіберіледі.

Жағу камерасында құрамында мұнай бар қалдықтар қызумен жойылады. Жетек механизмі құрғату камерасын өз өсінде, қалдықтарды біркелкі қыздыру арқылы айналдырады. Жанарғы құралы жағу камерасындағы жағу үрдісін сақтау және жағу қызметін атқарады. Жағудан қалған қалдықтар (қатты фракция) әрі қарай алып тастау үшін түсіру бункерінің есігі арқылы шығарылады.

Жағу камерасында жағу кезінде пайда болған газауа қоспасы, түтінсорғыш арқылы циклондар блогына жіберіліп, онда оның құрамындағы майда заттар алынады. Циклондардың төменгі жағында орналасқан шиберлерді ашу арқылы, толып қалған шөгінді бөлшектер циклондар блогынан алынады.

Циклондар блогынан кейін газдардың қоспасы, Д1 түтінсорғышы арқылы айналмалы құрғату камерасына жіберіліп, ондағы шикізат құрғатылып, қыздырылады. Содан соң, газдар қоспасы соңғы жағу қондырғысына жіберіліп, ол жерде зиян заттар толықтай жанып кетеді.

Әрі қарай газдар скрубберге жіберіліп, ол жерде газдар жанбаған қышқылдар, күйе, майда механикалық қоспалардан тазарып, шығу газдары жартылай суытылады. Тазартылған газ Д2 түтінсорғышпен түтіндік арқылы атмосфераға шығарылады.

Жанарғының дизель жағар майын сақтау үшін жабдықта қондырығыдан 5 - 10 метр қашықтықта орналасқан жағар май ыдысы қарастырылған. ВН2 ауа үрлегіші жағу камерасында мотор-редукторларды суытуға арналған.

Фактор 2000-ОС қондырғысында құрамында мұнай бар қалдықтар жанған соң, олар жанған өнімдерге айналып (қож немесе күл), жанған қалдықтар картасында жиналады, содан соң, физикалық-химиялық және биологиялық талдаулар жасалған соң, оларды қайта қолдану немесе көміп тастау, сонымен қатар, қайта қолдану саласы анықталады.

Жабдықтың жұмыс уақытының есебі .

ТДУ Фактор-2000 өнімділігі 500-4000 кг/сағ. құрайды, ол қалдықтың құрамы, ерекшелігі, бөлшектердің өлшемі және басқаларға байланысты.

Есепке алынатын өнімділік Q=3000 кг/сағ.

Тәулігіне 3000х24=72000 кг/ тәулігіне =72 т/тәулігіне.

Айына 72х30=2160 т/ айына

Жылына 18705,1: 2160=8,66 ай

Жабдықтың жылдық жұмыс уақыты - 9 ай.

Қондырғы ең жоғарғы өнімділігінде = 4000 кг/сағ, полигон қалдықты төмендегідей өңдей алады:

Тәулігіне 4000х24=96000 кг/тәул.=96 т.

Айына 96х30=2880 т.

9 айлық жұмысты алатын болсақ: 2880х9=25920 т/жылына.

Сонымен қатар, полигонға сұйық қалдықтар түседі: өңделген бұрғылау қоспасы, бұрғылау ақпасулары.

Сұйық қалдықтарды 3 ай сақтауға арналған жинағыштар (көлемі 5880 м3) қарастырылған. Уақыт өте келе, ақпасулар буланып кетеді. Буланған соң, бұрғылау ақпасуларына талдау жасалып, әоі қарай пайдалануы анықталады.

Бардық қалдықтар тіркелген қауіпті қалдықтар төлқұжатымен қабылданады, олар нормативтік-әдістемелік құжаттар талаптарына сай әзірленген.

Қоршаған ортаға әсері

Құрылыс-орнату жұмыстарының кезеңі. Құрылыс-орнату жұмыстары 150 күн, тәулігіне 8 сағатқа созылады. Тапсырысшының деректері бойынша, құрылыстағы жұмысшылардың саны - 24 адам.

Алдын ала жасалған есептерге сай, жобалық жұмыстарды жүргізу кезінде, аумақта 8 түрлі ауа бассейнін ластау көзі іске қосылады. Ластау көздері құрылыс жұмыстары кезінде ғана, яғни, уақытша болады.

Жобадағы жұмыстардың аумағындағы атмосфераға зиян заттардың бөлу негізгі көздері: дәнекерлеу аппараты, бояу жұмыстары, инертті материалдарды уақытша сақтау қоймасы, жер қазу жұмыстары алаңы. Атмосфера 8 түрлі зиян заттармен ластанады, олардың тізімі төменде көрсетілген:

Құрылыс-орнату жұмыстары кезінде алаңда дизель отыны және бензинмен (түсіргіш, кран) жұмыс істейтін арнайы техникалар іске қосылады. Жылжымалы автокөліктен бөлінетін заттар 4,9040538 т/кезең құрайды. Автокөліктерден зиян заттардың бөлінуі дизель отыны мен бензиннің жоспарланған шығыны бойынша есептелген.

Қалдықтар.

Құрылыс-орнату жұмыстары кезінде қоқыстардың көлемі төмендегідей болады:

 қатты шаруашылық қалдықтары – 1,68 т/мерзім;

 электрод қалдықтары - 0,0088 т/ мерзім;

 лакбояу материалдарының қалдықтары - 0,33 т/ мерзім.

Қалдықтар уақытша жиналып, әрі қарай кәсіпорында жойылады.

Нысанды пайдалану кезеңі. Пайдалану кезеңінде жобаланатын нысанда 3 ұйымдасқан және 8 ұйымдаспаған зиян заттар көзі болады. Олардың тізімі төменде көрсетілген:

4 заттар тобында зиян әсерді сомалау нәтижесі бар: 30_0330+0333 (күкірт диоксид + күкіртсутек), 31_0301+0330 (диоксид азот + күкірт диоксид), 39_0333+1325 (күкіртсутек + формальдегид), 41_0337+2908 (көміртек оксид + органикалық емес шаң), шаң_2907+2908 (органикалық емес шаң + органикалық емес шаң: 70-20% кремний қостотығы).

НПП «Логос-Плюс» фирмасының ЭРА бағдарламалық кешені , нұсқа 2.0, Новосибирск жасаған жер бетіне жақын концентрациялардың есебін талдауда, атмосфераға бөлінетін зиян заттар көзі «Eco Solutions Kazakhstan» ЖШС жобалаған атмосфераға бөлінетін зиян заттар көздерінен шығатын атмосфераға бөлінетін зиян заттардың концентрациясы, шаңның сомалау тобының ластағыш заттары бойынша_2907+2908 (органикалық емес шаң, құрамы, кремний қостотығы + органикалық емес шаң: 70-20% кремний қостотығы) 1 ШРК 283 м қашықтықта1 ШРК құрайды.

Персоналдың шаруашылық және тұрмыстық қызметі процессінде пайда болатын тұрмыстық қалдықтарының саны 0,42 т/жылына. ТҚҚ кәсіпорында уақытша сақталып, жойылады.«Eco Solutions Kazakhstan» ЖШС автокөлігін жөндеу алаң аумағында жасалмайды, сондықтан, автокөлікті пайдалану (жөндеу) кезінде қалдықтар болмайды.

«Батыс Тұзкөл кенорнында өндірістік және қатты шаруашылық қалдықтары полигоны құрылысы» жұмыс жобасының «Қоршаған ортаны қорғау» бөлімін әзірлеуге бастапқы деректер қосымшада берілген.

Компания қалдықтарды залалсыздандыру және кәдеге жарату бойынша техноло­гиялық процестер мұнай шығару және мұнай өндіру қалдықтарын залалсыз­дандыру бойынша 3 әдіспен жұмыс істейді.  Оның біріншісі – физикалық-химиялық әдіс. Өнеркәсіптік қалдық­тарды залалсыздандырудың бұл әдісі қалдықтарды химиялық және тұтқыр реагенттерді қолданып қатайту әдісімен залалсыздандыруға негізделген. Негі­зінен, бұрғылау қалдықтарын (бұрғылау шламы, пайдаланылған бұрғылау ерітіндісі), мазутпен ластанған топырақты және мұнай шығаратын, мұнай өндіретін кәсіпорындардың технологиялық науаларын (мұнай шламдарын, әктасты шламдарды резервуарлардың түбіндегі тұнбалары, тазалау құрылыстарының тұнбаларын және т.б.) заласыздандыру бағытында қолданылады. Залалсыз­дандырудың бұл түрі Уфа мемлекеттік мұнай техникалық университетінен патенттелді. Физикалық-химиялық әдіс­пен залалсыздандырылған қалдықтар «Техногендік дисперсиялық топырақтар» деп аталады.Мұндай антропогендік қалдық топырақтарды жол-құрылыс материалдары ретінде пайдалануға болады. Екіншісі – микробиологиялық әдіспен залалсыздандыру. Бұл әдіс түрі экологиялық қауіпсіз «Родотрин», «Бакойл» және «Нефтедеструктор-Казбио» биопрепараттарын қолдану арқылы жүзеге асады. Мұндай биопре­параттардың қоршаған ортаға зиян келтірмейді, көмірсутекті ластануды 80 пайыздан 99 пайызға дейін тазалай алады. Биопрепараттар табиғи және антропо­гендік экожүйелерде жарамды, оның мұнайды тотықтандыратын көмірсутекті тотықтандырғыш микроағзалардың бір тобы ретінде түсінуге болады. Микро­ағзалар мұнай қабықшасының қалын­дығына тікелей сіңіп, мұнайдың ерігіш және ерімейтін компоненттерін ірітіп жібереді. Қалдықтарды зарарсыз­дандырудың бұл түрі мұнай шығаратын, мұнай өндіретін кәсіпорындардың тех­нологиялық науаларын (мұнай шлам­дарын, әктасты шламдарды резервуар­лардың түбіндегі тұнбалары, тазалау құрылыстарының тұнбалары), құрамында мұнай бар қалдықтарды (мазутпен ластанған топырақ) тазарту мақсатында қолданылады. Залалсыздандырылған қалдықтар жер жабынының үстіңгі жағын, қосымша қабаттарды және бар­лық техникалық санаттардағы автомобиль жолдарының жол төсемі негіздерінің қабаттарын орналастыруға жарамды.  Ал залалсыздандырудың үшінші әдісі термиялық әдіс деп аталады. Термиялық әдіс көбіне қатты-тұрмыстық, құрамында мұнайы бар резеңке қалдықтарын кәдеге жарату, пайдаланылған ыдыс, орауыш материал, фильтрлер, пластинкалар секілді заттарды залалсыздандыру кезінде қолданылады. Термиялық әдіспен залалсыздан­дырылған өнім «термиялық топырақ» деп аталып, қалдықтарға қосатын құрылым­дағыш ретінде пайдаланады. Оны жер жабынының топырағы ретінде және жолдарды салу кезінде бекітілген то­пырақтан жасалған негіздің қабаты ретінде де қолданады. Жалпы алғанда, залалсыздандыру нәтижесінде алынған өнімдер автомобиль жолдарының жол жабынын төсеу, топырақтың бүлінген құнарлығын рекультивациялау, ішкі кәсіптік жолдар үшін және аумақтарды көгалдандыру кезінде құрылыс мате­риалдары ретінде пайдаланылады. Мұндай өнімдер санитарлық-эпиде­миологиялық талаптарға, қауіпсіздік пен сапа саласындағы талаптарға сәйкес келгендіктен, оны құрылыс материалдары ретінде пайдаланылуға рұқсат берілген.
