Электр есептегіш құрылғысы және жұмыс принципі

Электр энергиясын есептеу принципі әртүрлі типтегі құрылғыларда бірдей, бірақ олардың құрылғысы бойынша олар индукциялық және электронды болып бөлінеді.

Индукциялық немесе электромеханикалық есептегіш

Индукциялық санауыштарда екі катушканы айналдыратын алюминий дискісі бар:

• жүктемеге параллель қосылған және желінің кернеуін өлшейтін кернеу;

• жүктеме қатарына қосылған ток.

Ток немесе кернеу неғұрлым көп болса, алюминий дискісі айналады, механикалық сандық дисплейге құртты беріліс арқылы жібереді. Дискінің айналу инерциясын азайту үшін құрылғы ішінде тұрақты магнит орналасады, ол оны өз өрісімен баяулатады.

Түрлі манипуляциялар арқылы мұндай өлшеу құралдарын қарсы бағытта айналдыруға болады. Сондықтан электрмен жабдықтаушы компаниялар оларды жаңа, электронды компанияларға алмастыруда

Электрондық есептегіш құрылғысы

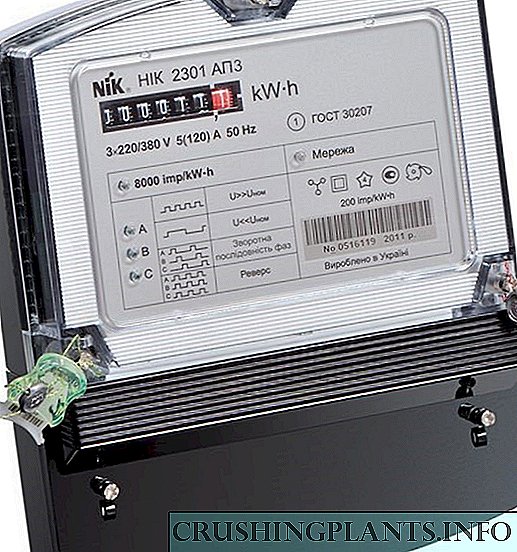

Электрондық энергия өлшегіш өлшенген қуатты аналогтық сигналға, кейіннен цифрлық түрлендіреді.

Бұл құрылғының негізгі бөлігі тұтынылған электр энергиясын есепке алатын микроконтроллер болып табылады. Ол сигналды сұйық кристалды дисплейге немесе электромеханикалық дисплейге, сондай-ақ ASKUE жүйесіне (электр энергиясын бақылау мен есепке алудың автоматтандырылған жүйесі) береді.

Бұл есептегіштерде айналмалы кері айналу қорғаныс және магнитке қарсы тығыздағыштар бар

Электр есептегіштерге арналған электр сұлбалары

Есептегішті желіге қосу фазалардың санына және өлшенген ток пен кернеуге байланысты және осы құрылғылардың дизайнына байланысты емес. Бұл құрылғылардағы терминалдық блоктар электр желісінің контроллерлерімен мөрленген.

Бір фазалы электр есептегіштер

• кіріс фазалық сым;

• шығыс фаза;

• кіретін бейтарап сым;

• шығыс нөл.

Төмендегі суретте электр есептегішінің қосылу диаграммасы көрсетілген.

Үш фазалық есептегішті қалай қосуға болады

Бұл құрылғылар құрылымдық жағынан бір корпустағы үш фазалық есептегіштер болып табылады.

Индукциялық электр есептегіштерде бір осьте үш алюминий дискісі бар, ал электронды құрылғыларда ортақ тақталар бар.

Терминал блогында алты фазалық терминал бар - үш кіретін және үш шығатын және жетінші нөлдік. Бір фазалы есептегіштер сияқты, олар тікелей немесе трансформатор арқылы қосылады. Кейбір модельдерде екі нөлдік терминал бар. Екі фазалы метрдің қосылу диаграммасы үш фазалық есептегіштің кесілген нұсқасы болып табылады.

Жеке үйде үш фазалық есептегішті қосу электрмен жабдықтаушы ұйыммен келісіледі

Электр есептегіштерін трансформаторлар арқылы қосу

Қажет болса, ток немесе кернеу қолданылатын өлшеу құралдарының рұқсат етілген мәнінен асатын желілердегі қуатты өлшеңіз, есептегіш ток және кернеу трансформаторлары арқылы қосылады.

Тұтынылатын электр энергиясын есептеу есептегіш көрсеткішін трансформация коэффициентіне көбейту арқылы жүзеге асырылады.

Есептегішті қалай дұрыс орнату керек

Электр энергиясын есептеу құралдарын орнату және қосу ПУЭ-нің 1.5 тарауына сәйкес жүзеге асырылады.

Мемлекеттік тексеру кезеңі

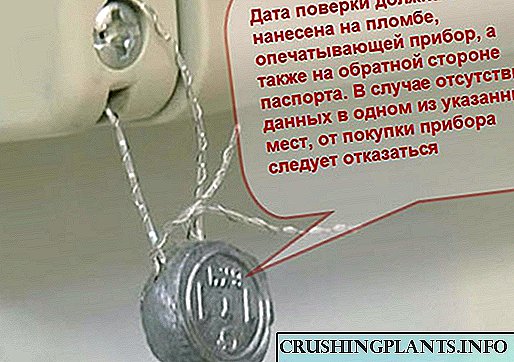

Электр есептегішті сатып алып, оны орнатқан кезде сіз мемлекеттік тексеру мөрінің болуын және оның күнін тексеруіңіз керек. Бұл мөр терминал блогында орналасқан энергетикалық компанияның мөрінен айырмашылығы, аппарат корпусында орналасқан.

Ширек рим сандарымен, ал артқы жағында араб тілінде мемлекеттік тексерудің басталған жылы. PUE сәйкес, орнату орнында мемлекеттік тексеру мен есептегіштердің пломбалануы арасындағы кезең 3 фазалы құрылғы үшін және бір фазалы құрылғы үшін екі жылдан аспауы керек. Құрылғы жұмыс істеп тұрған-болмағаны маңызды емес.

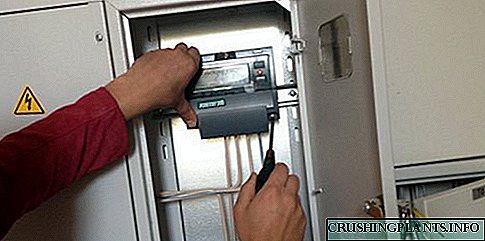

Электр есептегіш қондырғысы

Мұндай құрылғыларды орнатуға 0,8-1,7 метр биіктікте жүргізуге рұқсат етілгеніне қарамастан, көбінесе дисплей оқылымды қабылдауға және пломбалардың тұтастығын тексеруге ыңғайлы болатындай етіп жасалады.

Есептегіш тігінен орнатылады, максималды ауытқу 1 °. Бұл ереже оқылудың дәлдігі позицияға байланысты болатын индукциялық есептегіштер үшін орнатылды, бірақ бұл маңызды емес электрондық құрылғылардың пайда болуымен күшін жойған жоқ.

Егер индукциялық есептегішке көлденең позиция берілген болса, онда ол тоқтайды. Сондықтан мұндай құрылғылардың бекітілуін Энергетикалық қадағалаушылар мөрмен бекітті.

Негізгі талаптар

лшеу құралдарын орнатудың және қосудың негізгі ережелері анықталады 1.5.27-1.5.29 PUE.

Осы ережелерге сәйкес есептегіш үй иелері үшін де, энергетикалық компания инспекторлары үшін де ыңғайлы жерде орналасуы керек. Көбінесе ол дәлізге немесе алдыңғы есікке орнатылады. Ол сонымен қатар сыртқы жағдайларды - температураны, ылғалдылықты және басқаларды ескеруі керек. Кеңес құрылысының көп қабатты ғимараттарында мұндай құрылғылар кіреберісте қалқанға орнатылды.

Аспаптар қатты негізге, ашық немесе жабық панельге, басқару шкафына немесе тікелей қабырғаға орнатылады.

Көшедегі жеке үйде электр есептегішті қалай қосуға болады

Көшедегі жеке үйге электр есептегішті орнату ережелері үй ішіндегі орнату ережелерінен өзгеше емес. Алайда, төмен температурада құрылғы дұрыс емес деректерді көрсетуі мүмкін. Сондықтан, сыртқы орнату үшін, PUE 1.5.27 сәйкес, қалқаны оқшауланған және жылыту керек.

Сонымен қатар, қалқанға қол жеткізу тек иелері мен инспекторлары ғана емес, сонымен қатар бөтен адамдар да болады. Осыған қарамастан, кейбір жағдайларда энергиямен жабдықтаушы компаниялар көшеде қалқан орнатуды талап етеді. Бұл тығыздағыштардың тұтастығын бақылауды және оқылымды қабылдауды жеңілдетеді.
