Электрический двигатель

Электрический двигатель, сокращенно электродвигатель - электрическая машина, с помощью которой электрическая энергия преобразуется в механическую, для приведения в движение различных механизмов. Электродвигатель является основным элементом электропривода.

В некоторых режимах работы электропривода электродвигатель осуществляет обратное преобразование энергии, то есть работает в режиме электрического генератора.

По виду создаваемого механического движения электродвигатели бывают вращающиеся, линейные и др. Под электродвигателем чаще всего подразумевается вращающий электродвигатель, так как он получил наибольшее применение.

Областью науки и техники изучающей электрические машины является - электромеханика. Принято считать, что ее история начинается с 1821 года, когда был создан первый электродвигатель М.Фарадея.

Конструкция электродвигателя

Основными компонентами вращающегося электродвигателя являются статор и ротор. Статор - неподвижная часть, ротор - вращающаяся часть.

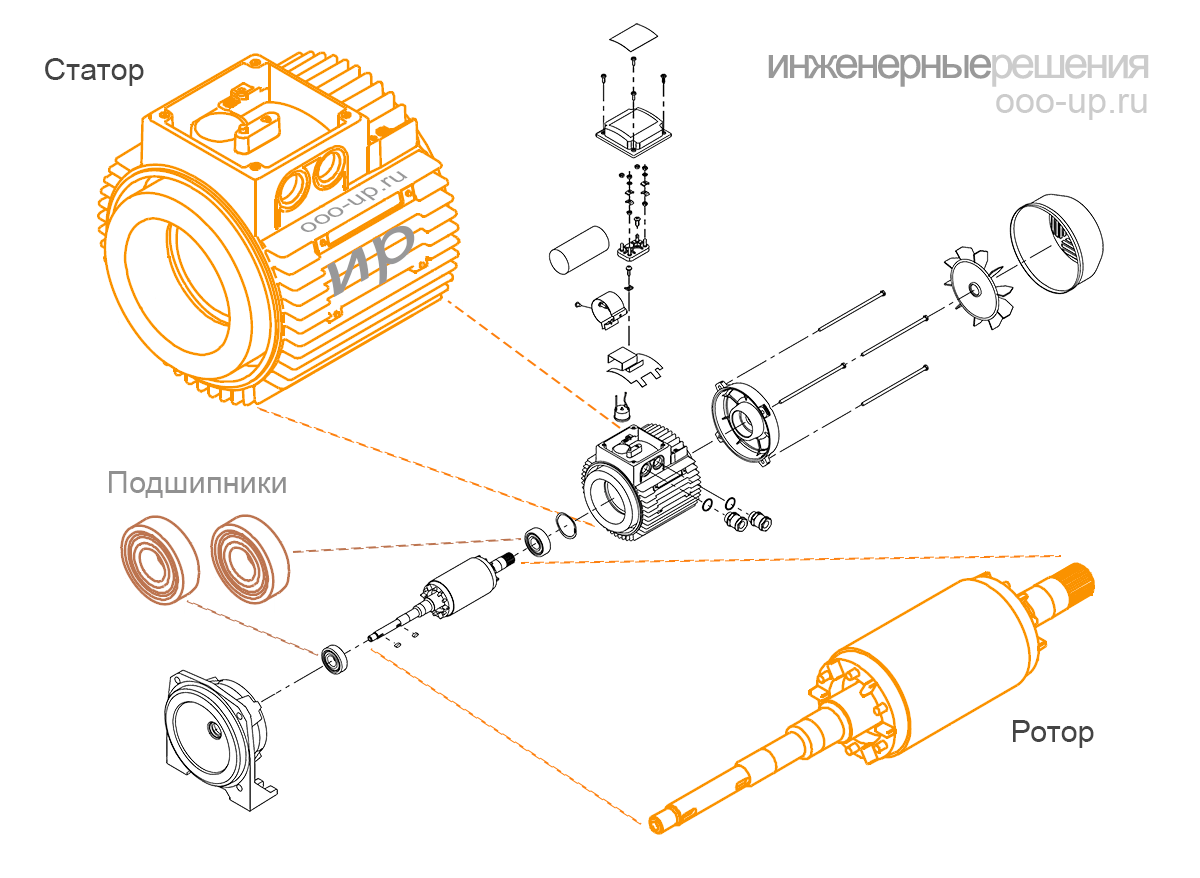

Стандартная конструкция вращающегося электродвигателя

У большей части электродвигателей ротор располагается внутри статора. Электродвигатели у которых ротор находится снаружи статора называются электродвигателями обращенного типа.

Принцип работы электродвигателя

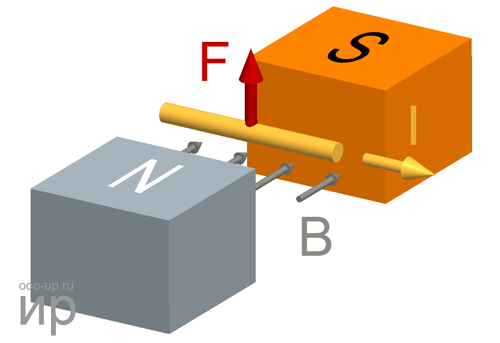

1. Согласно закону Ампера на проводник с током I в магнитном поле будет действовать сила F.

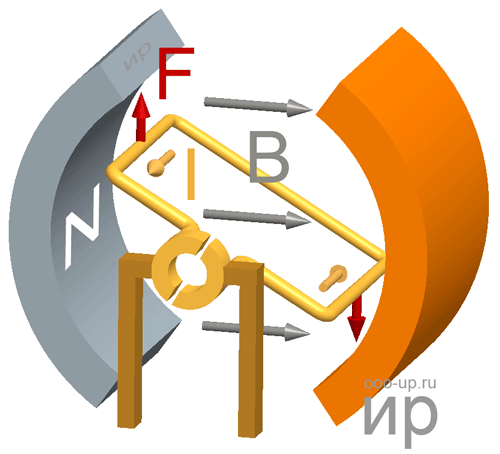

2. Если проводник с током I согнуть в рамку и поместить в магнитное поле, то две стороны рамки, находящиеся под прямым углом к магнитному полю, будут испытывать противоположно направленные силы F

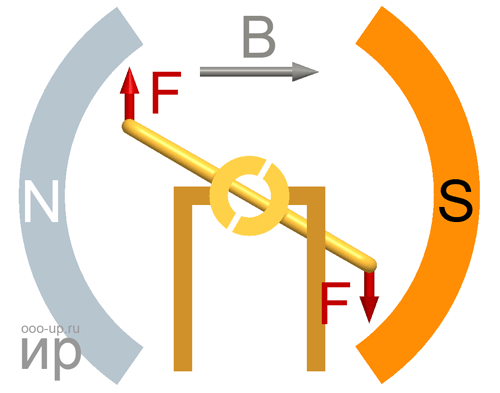

3. Силы, действующие на рамку, создают крутящий момент или момент силы, вращающий ее.

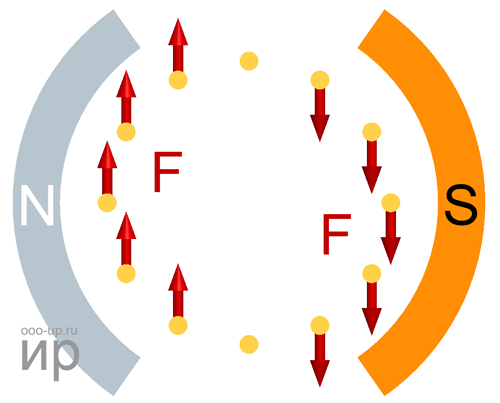

4. Производимые электродвигатели имеют несколько витков на якоре, чтобы обеспечить больший постоянный момент.

5. Магнитное поле может создаваться как магнитами, так и электромагнитами. Электромагнит обычно представляет из себя провод намотанный на сердечник. Таким образом, по закону электромагнитной индукции ток протекающий в рамки будет индуцировать ток в обмотки электромагнита, который в свою очередь будет создавать магнитное поле.

Подробное описание принципа работы электродвигателей разных типов:

• Принцип работы однофазного асинхронного электродвигателя

• Принцип работы трехфазного асинхронного электродвигателя

• Принцип работы синхронного электродвигателя

Классификация электродвигателей

Примечание:

1. Указанная категория не представляет отдельный класс электродвигателей, так как устройства, входящие в рассматриваемую категорию (БДПТ, ВРД), являются комбинацией бесколлекторного двигателя, электрического преобразователя (инвертора) и, в некоторых случаях, - датчика положения ротора. В данных устройствах электрический преобразователь, в виду его невысокой сложности и небольших габаритов, обычно интегрирован в электродвигатель.

2. Вентильный двигатель может быть определен как электрический двигатель, имеющий датчик положения ротора, управляющий полупроводниковым преобразователем, осуществляющим согласованную коммутацию обмотки якоря [5].

3. Вентильный электродвигатель постоянного тока - электродвигатель постоянного тока, вентильное коммутирующее устройство которого представляет собой инвертор, управляемый либо по положению ротора, либо по фазе напряжения на обмотки якоря, либо по положению магнитного поля [1].

4. Электродвигатели используемые в БДПТ и ВРД являются двигателями переменного тока, при этом за счет наличия в данных устройствах электрического преобразователя они подключаются к сети постоянного тока.

5. Шаговый двигатель не является отдельным классом двигателя. Конструктивно он представляет из себя СДПМ, СРД или гибридный СРД-ПМ.

Аббревиатура:

• КДПТ - коллекторный двигатель постоянного тока

• БДПТ - бесколлекторный двигатель постоянного тока

• ЭП - электрический преобразователь

• ДПР - датчик положения ротора

• ВРД - вентильный реактивный двигатель

• АДКР - асинхронный двигатель с короткозамкнутым ротором

• АДФР - асинхронный двигатель с фазным ротором

• СДОВ - синхронный двигатель с обмоткой возбуждения

• СДПМ - синхронный двигатель с постоянными магнитами

• СДПМП - синхронный двигатель c поверхностной установкой постоянных магнитов

• СДПМВ - синхронный двигатель со встроенными постоянными магнитами

• СРД - синхронный реактивный двигатель

• ПМ - постоянные магниты

• ЧП - частотный преобразователь

Типы электродвигателей

Коллекторные электродвигатели

Коллекторная машина - вращающаяся электрическая машина, у которой хотя бы одна из обмоток, участвующих в основном процессе преобразования энергии, соединена с коллектором [1]. В коллекторном двигателе щеточно-коллекторный узел выполняет функцию датчика положения ротора и переключателя тока в обмотках.

Универсальный электродвигатель

Может работать на переменном и постоянном токе. Широко используется в ручном электроинструменте и в некоторых бытовых приборах (в пылесосах, стиральных машинах и др.). В США и Европе использовался как тяговый электродвигатель. Получил большое распространение благодаря небольшим размерам, относительно низкой цены и легкости управления.

Коллекторный электродвигатель постоянного тока

Электрическая машина, преобразующая электрическую энергию постоянного тока в механическую. Преимуществами электродвигателя постоянного тока являются: высокий пусковой момент, быстродействие, возможность плавного управления частотой вращения, простота устройства и управления. Недостатком двигателя является необходимость обслуживания коллекторно-щеточных узлов и ограниченный срок службы из-за износа коллектора.

• С постоянными магнитами

• С обмоткой возбуждения

Бесколлекторные электродвигатели

У бесколлекторных электродвигателей могут быть контактные кольца с щетками, таким образом не надо путать бесколлекторные и бесщеточные электродвигатели.

Бесщеточная машина - вращающаяся электрическая машина, в которой все электрические связи обмоток, участвующих в основном процессе преобразования энергии, осуществляются без скользящих электрических контактов [1].

Асинхронный электродвигатель

Наиболее распространенный электродвигатель в промышленности. Достоинствами электродвигателя являются: простота конструкции, надежность, низкая себестоимость, высокий срок службы, высокий пусковой момент и перегрузочная способность. Недостатком асинхронного электродвигателя является сложность регулирования частоты вращения.

• Однофазный

• Двухфазный

• Трехфазный

Cинхронный электродвигатель

Синхронные двигатели обычно используются в задачах, где требуется точное управление скоростью вращения, либо где требуется максимальное значение таких параметров как мощность/объем, КПД и др.

• С обмоткой возбуждения

• С постоянными магнитами

• Реактивный

• Гистерезисный

• Реактивно-гистерезисный

• Шаговый

Специальные электродвигатели

Серводвигатель

Серводвигатели не являются отдельным классом двигателей. В качестве серводвигателя могут использоваться электродвигатели постоянного и переменного тока с датчиком положения ротора. Серводвигатель используется в составе сервомеханизма для точного управления угловым положением, скоростью и ускорением исполнительного механизма. Для работы серводвигатель требует относительно сложную систему управления, которая обычно разрабатывается специально для сервопривода.

Основные параметры электродвигателя

• Момент электродвигателя

• Мощность электродвигателя

• Коэффициент полезного действия

• Номинальная частота вращения

• Момент инерции ротора

• Номинальное напряжение

• Электрическая постоянная времени

• Механическая характеристика

Момент электродвигателя

Вращающий момент (синонимы: вращательный момент, крутящий момент, момент силы) - векторная физическая величина, равная произведению радиус вектора, проведенного от оси вращения к точке приложения силы, на вектор этой силы.

,

• где M – вращающий момент, Нм,

• F – сила, Н,

• r – радиус-вектор, м

Справка: Номинальный вращающий момент М_ном, Нм, определяют по формуле

,

• где P_ном – номинальная мощность двигателя, Вт,

• n_ном - номинальная частота вращения, мин^-1 [4]

Начальный пусковой момент - момент электродвигателя при пуске.

Справка: В английской системе мер сила измеряется в унция-сила (oz, ozf, ounce-force) или фунт-сила (lb, lbf, pound-force)

1 oz = 1/16 lb = 0,2780139 N (Н)
1 lb = 4,448222 N (Н)

момент измеряется в унция-сила на дюйм (oz∙in) или фунт-сила на дюйм (lb∙in)

1 oz∙in = 0,007062 Nm (Нм)
1 lb∙in = 0,112985 Nm (Нм)

Мощность электродвигателя

Мощность электродвигателя - это полезная механическая мощность на валу электродвигателя.

• Мощность электродвигателя постоянного тока

Механическая мощность

Мощность - физическая величина, показывающая какую работу механизм совершает в единицу времени.
