Сабақ №18

Күні:

Сыныбы: 11

Пәні:физика

Сабақ бойынша мұғалімнің жазбалары: (мұғалім және оқушы немен айналысады)

І.Ұйымдастыру (2 минут)

1. Сәлемдесу

2. Сынып оқушыларына жағымды ахуал туғызу

3. Түгелдеу

1.2. Топқа бөлу (1,2,3 сандарына байланысты 3 топқа бөлінеді)

ІІ. Үй тапсырмасын сұрау (4 минут)

1. Трансформатор қандай мақсаттарда қолданылады?

2. Трансформатордың жұмыс істеу принципін түсіндіріңдер.

3. Электр желісіндегі энергия шығынын азайтудың қандай жолдары бар?

4. Неге жоғары вольтты электр желісі қолданылады?

Берілген тапсырманы түсіндіру, яғни штурман айтып отырады, пилот қағаз бетіне түсіріп отырады.

1. 2)

Жұптың пікірлерін тыңдау, барлық айтылған ой-пікірлерді бағалаудың мақсатына сәйкестендіру

. Электромагниттік толқын

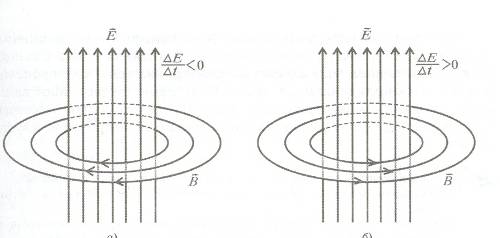

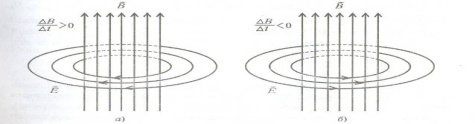

Енді электр заряды бір нүктеден екіншіге орын ауыстырып қана қоймай, бір түзудің бойымен шапшаң тербеліс жасайды деп ойлайықшы. Заряд серіппеге ілулі жүк сияқты қозғалып, айтарлықтай үлкен жиілікпен тербеледі. Сонда зарядтың тура жанындағы электр өрісі периодпен өзгере бастайды. Бұл өзгерістің периоды, әлбетте, зарядтың тербеліс периодына тең. Ай­нымалы электр өрісі периодпен өзгеретін магнит өрісін туғызады, ал маг­нит өрісі болса, енді зарядтан үлкен ара қашықтықта айнымалы электр өрісін және т.с.с. туғызатын болады.

Тербелуші заряд тудыратын электромагниттік өрістің пайда болуының күрделі процесін біз егжей-тегжейлі қарастырмаймыз. Тек соңғы нәтижені ғана келтіреміз.

Осылайша, тербелуші зарядтан жан-жаққа жөңкіп тарайтын, электромагниттік толқын дегеніміз түзіледі.

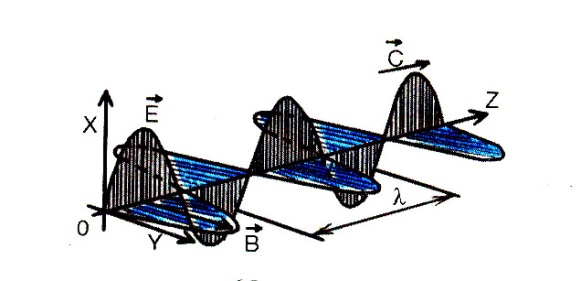

Алайда, 1-суретте көрсетілген электромагниттік толқын су бетіндегі толқын сияқты, бірер ортаның ұйытқуын тудырады деп түсінбеу керек. Суретте әйтеуір бір масштабпен Е және В векторларының OZ осінде жатқан әртүрлі кеңістік нүктелеріндегі берілген уакыт мезетіндегі мәндері кескінделген. Су бетінде пайда болатьш механикалық толқындар жағдайындағыдай, мұнда ортаның ешбір жалы немесе сайы деген болмайды.

Кеңістіктің әр нүктесінде электр жөне магнит өрістері уақыт бойынша периодты өзгереді. Неғұрлым нүкте зарядтан алысырақ тұрса, өрістердің тербелістері оған соғұрлым кешірек жетеді. Олай болса, зарядтан әртүрлі қашықтықтағы тербелістер әртүрлі фазамен жасалады.

Е және В векторларының кез келген нүктедегі тербелістері фаза жөнінен дәлме-дәл келеді. Тербелістер бірдей фазамен өтетін ең жақын екі нүктенің ара қашықтығы - толқын үзындығы l болады. Берілген уақыт мезетінде Е және В векторларының мәндері кеңістікте периодты түрде l периодпен өзгереді.

Электр өрісі кернеулігінің тербелуші векторлары мен магнит өрісі индукциясының бағыттары толқынның таралу бағытына перпендикуляр. Электромагниттік толқын көлденең толқын болып табылады.

Сонымен электромагниттік толқындағы Е және В векторлары бір-біріне перпендикуляр және олар толқынның таралу бағытына перпендику­ляр. Егер бұрандасы оңқай бұрғыны вектордан векторға қарай бұрғылап айналдырса, онда бұрғының ілгері қарай орын ауыстыруы толқын жылдамдығының с векторымен дәл келеді (1-суретті қара).

ҮІ. Кері байланыс (не үйрендім, не қиын болды, сұрақ.) (3 минут)
