Флюс астында дәнекерлейтін автоматтар

16. Флюс астында дәнекерлейтін автоматтар
АДФ-1002 автоматы пісіру барысында электр сымын тҧрақты жылдамдықпен беретін
автоматтарға жатады жəне доғаның өзін-өзі реттеу қағидасы бойынша жҧмыс істейді. Ол айқас
қосылыстарды, жиегі қиғашталған жəне қиғашталмаған жиек қосылыстарын флюсті ауыспалы
токпен пісіруге, сондай-ақ тік жəне еңкіш электродтармен бҧрыштық тігістерді орындауға
арналған. Пісіру тігістері тҥзу сызықты жəне сақиналы болуы мҥмкін. Автомат пісіру процесінде
бҧйым бойынша немесе оған салынған бағыттағыш сызғыш бойынша жылжиды. Пісіру авто-маты
екі негізгі тораптан тҧрады: пісіру тракторы жəне кіріктірілген басқару блогі бар ТДФЖ-1002У3
трансформатор. Пісіру тракторы (1-сурет) дегеніміз, ортақ электр қозғалтқышымен 12 қозғалысқа
келтірілетін беретін механизм редукторы мен жҥріс арбасынан тҧратын механизм. Бір электр
қозғалтқышының болуы осы типті автоматтарға тəн ерекшелік болып табылады. Электрод сымын
беру мен пісіру жылдамдықтары пісіру доғасының кернеуіне байланысты емес, жəне сатылы -
ауыспалы тісті доңғалақтармен реттеледі. Электрод сымы пісіру зонасына пісіру бастиегінің беру
механизмімен 3 беріледі. Автомат жҥгірткіштер 1 жəне доңғалақтар 14 көмегімен тігіс бойымен
жылжиды. Екі механизм де электр қозғалтқышымен бір блокқа монтаждалған, ол автоматтың
көтеруші корпусы болып табылады . Корпусқа мҥштік 2 пен басқару пульті 11 бар кронштейн 6
орнатылған. Кронштейнге дҧрыс ж əне тҥзету механизмдері, сымдар кассетасы 7, флюске арналған
бункер 5, бос жҥгірткілері бар автоматтың алдыңғы шассиі 1 монтаждалған. Мҥштік тоқты электр
сымына беру мен оны пісіру зонасына бағыттауды қамтамасыз етеді.

Тҥзету механизмі 4 электрод сымын тігіске көлденең ауыстыру жəне мҥштікті бастиекпен,
кронштейн жəне кассетамен бірге көлденең ию қызметін атқарады.
Электрод сымын беру механизмі редуктор мен доғаның жану зонасына электрод сымын беретін
екі роликтен тҧрады.

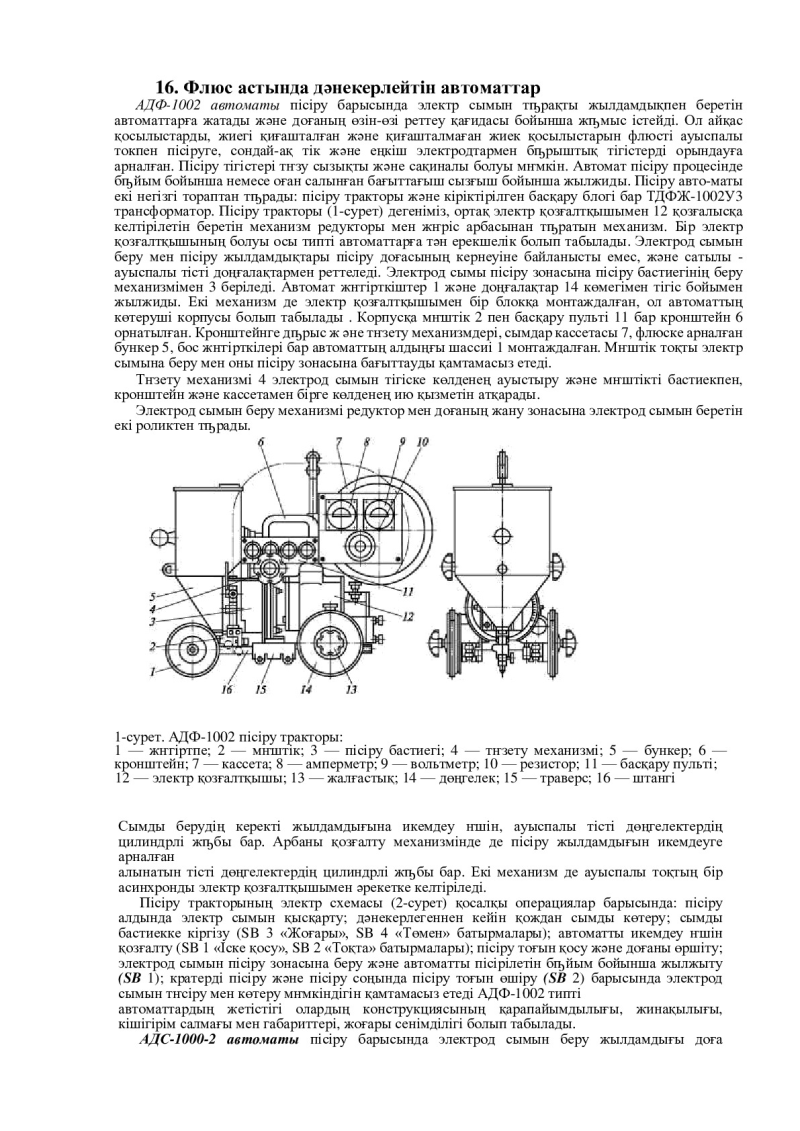

1-сурет. АДФ-1002 пісіру тракторы:
1 — жҥгіртпе; 2 — мҥштік; 3 — пісіру бастиегі; 4 — тҥзету механизмі; 5 — бункер; 6 —
кронштейн; 7 — кассета; 8 — амперметр; 9 — вольтметр; 10 — резистор; 11 — басқару пульті;
12 — электр қозғалтқышы; 13 — жалғастық; 14 — дөңгелек; 15 — траверс; 16 — штангі


Сымды берудің керекті жылдамдығына икемдеу ҥшін , ауыспалы тісті дөңгелектердің
цилиндрлі жҧбы бар. Арбаны қозғалту механизмінде де пісіру жылдамдығын икемдеуге
арналған
алынатын тісті дөңгелектердің цилиндрлі жҧбы бар. Екі механизм де ауыспалы тоқтың бір
асинхронды электр қозғалтқышымен əрекетке келтіріледі.
Пісіру тракторының электр схемасы (2-сурет) қосалқы операциялар барысында: пісіру
алдында электр сымын қысқарту; дəнекерлегеннен кейін қождан сымды көтеру; сымды
бастиекке кіргізу (SB 3 «Жоғары», SB 4 «Төмен» батырмалары); автоматты икемдеу ҥшін
қозғалту (SB 1 «Іске қосу», SB 2 «Тоқта» батырмалары); пісіру тоғын қосу жəне доғаны өршіту;
электрод сымын пісіру зонасына беру жəне автоматты пісірілетін бҧйым бойынша жылжыту
(SB 1); кратерді пісіру жəне пісіру соңында пісіру тоғын өшіру (SB 2) барысында электрод
сымын тҥсіру мен көтеру мҥмкіндігін қамтамасыз етеді АДФ-1002 типті
автоматтардың жетістігі олардың конструкциясының қарапайымдылығы, жинақылығы,
кішігірім салмағы мен габариттері, жоғары сенімділігі болып табылады.
АДС-1000-2 автоматы пісіру барысында электрод сымын беру жылдамдығы доға

кернеуіне тəуелді автомат болып табылады жəне электродты беру жылдамдығын өзгерту
арқылы доғаны автоматты реттеу қағидасы бойынша жҧмыс істейді.

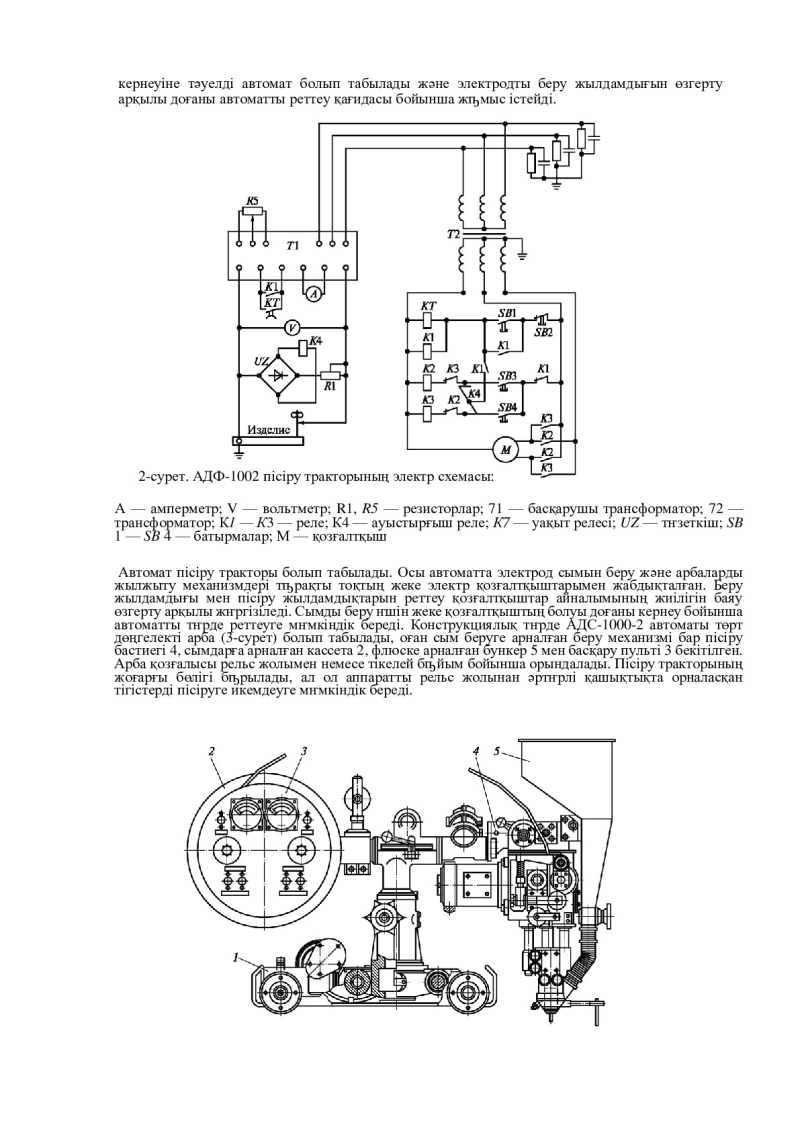

2-сурет. АДФ-1002 пісіру тракторының электр схемасы:

А — амперметр; V — вольтметр; R1, R5 — резисторлар; 71 — басқарушы трансформатор; 72 —
трансформатор; К1 — К3 — реле; К4 — ауыстырғыш реле; К7 — уақыт релесі; UZ — тҥзеткіш; SB
1 — SB 4 — батырмалар; М — қозғалтқыш

Автомат пісіру тракторы болып табылады. Осы автоматта электрод сымын беру жəне арбаларды
жылжыту механизмдері тҧрақты тоқтың жеке электр қозғалтқыштарымен жабдықталған. Беру
жылдамдығы мен пісіру жылдамдықтарын реттеу қозғалтқыштар айналымының жиілігін баяу
өзгерту арқылы жҥргізіледі. Сымды беру ҥшін жеке қозғалтқыштың болуы доғаны кернеу бойынша
автоматты тҥрде реттеуге мҥмкіндік береді. Конструкциялық тҥрде АДС-1000-2 автоматы төрт
дөңгелекті арба (3-сурет) болып табылады, оған сым беруге арналған беру механизмі бар пісіру
бастиегі 4, сымдарға арналған кассета 2, флюске арналған бункер 5 мен басқару пульті 3 бекітілген.
Арба қозғалысы рельс жолымен немесе тікелей бҧйым бойынша орындалады. Пісіру тракторының
жоғарғы бөлігі бҧрылады, ал ол аппаратты рельс жолынан əртҥрлі қашықтықта орналасқан
тігістерді пісіруге икемдеуге мҥмкіндік береді.

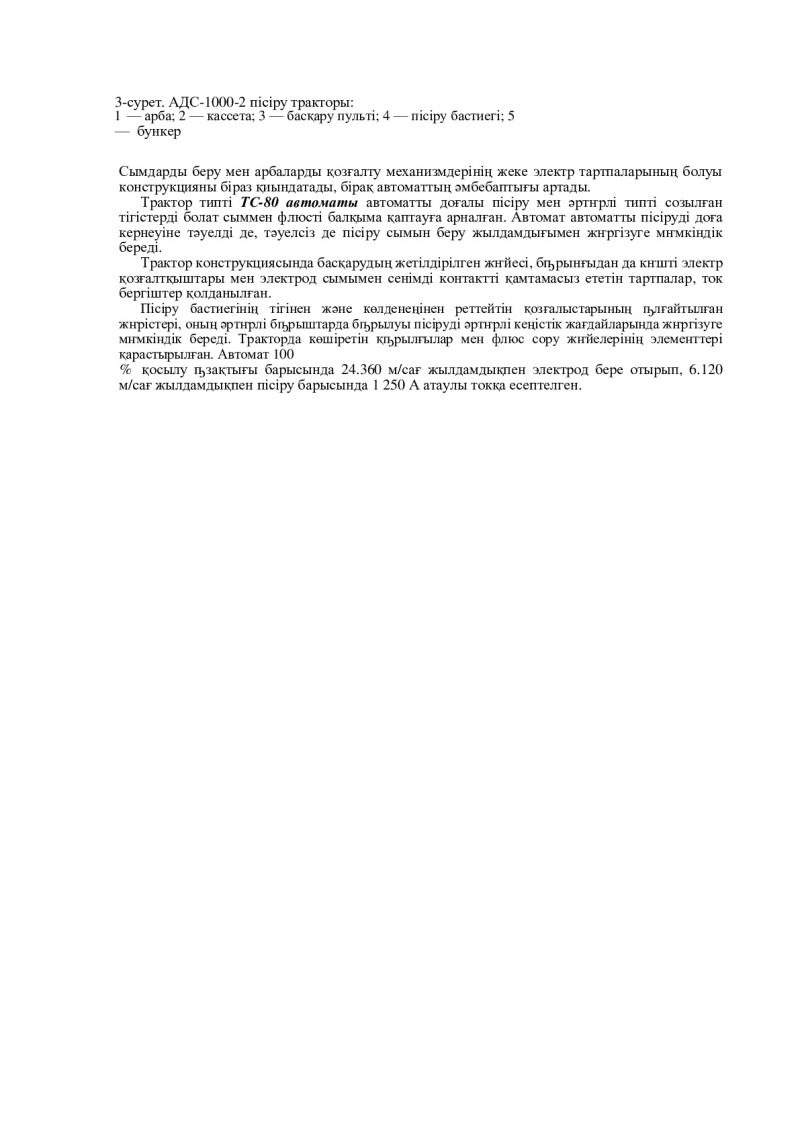

3-сурет. АДС-1000-2 пісіру тракторы:
1 — арба; 2 — кассета; 3 — басқару пульті; 4 — пісіру бастиегі; 5
— бункер

Сымдарды беру мен арбаларды қозғалту механизмдерінің жеке электр тартпаларының болуы
конструкцияны біраз қиындатады, бірақ автоматтың əмбебаптығы артады.
Трактор типті ТС-80 автоматы автоматты доғалы пісіру мен əртҥрлі типті созылған
тігістерді болат сыммен флюсті балқыма қаптауға арналған. Автомат автоматты пісіруді доға
кернеуіне тəуелді де, тəуелсіз де пісіру сымын беру жылдамдығымен жҥргізуге мҥмкіндік
береді.
Трактор конструкциясында басқарудың жетілдірілген жҥйесі, бҧрынғыдан да кҥшті электр
қозғалтқыштары мен электрод сымымен сенімді контактті қамтамасыз ететін тартпалар, ток
бергіштер қолданылған.
Пісіру бастиегінің тігінен жəне көлденеңінен реттейтін қозғалыстарының ҧлғайтылған
жҥрістері, оның əртҥрлі бҧрыштарда бҧрылуы пісіруді əртҥрлі кеңістік жағдайларында жҥргізуге
мҥмкіндік береді. Тракторда көшіретін қҧрылғылар мен флюс сору жҥйелерінің элементтері
қарастырылған. Автомат 100
% қосылу ҧзақтығы барысында 24.360 м/сағ жылдамдықпен электрод бере отырып, 6.120
м/сағ жылдамдықпен пісіру барысында 1 250 А атаулы токқа есептелген.
