Ғимараттың қима сызбасы.

Қима (разрез) – деп ғимараттың тік жазықтықпен ойша қиындысын айтамыз. Қима құрылыс сызуында көлемді табу үшін, құралымды шешім қабылдау үшін, бөлек құралымдарды көрсету үшін т.с. қажет. Қималар сəулеттік жəне құралымдық болып екі бөлінеді.

Сəулеттік қима ғимараттың ішкі сəулеттік құрылысын көрсету үшін жасалады. Бұндай қимада бөлменің биіктігін көрсетеді, терезенің, есіктің, жертөленің жəне басқа сəулеттік элементтерді көрсету үшін. Бұл элементтердің биіктігі бөлме- нің сəулеттік əрлеуіне байланысты, көп жағдайда деңгейлік белгімен анықталады.

Сəулеттік қимада шатырды қалыңдығын, төбенің құралы- мын, іргетасты көрсетпейді (3.5.11-сурет).

Құрылыстық (құралымдық) сызбада қарапайым, сатылы, көлденең, бойлық (ұзын) қималар қолданылады. (3.5.12-сурет).

Бірақ қарапайым қиманы (бір жазықтықтағы) қолдануға ұсынылады. Қиманың қарау бағыты, ережедегідей, төменнен жоғары жəне солдан оңға. Көлденең қимада шатырдың шатыр- жалына перпендикуляр немесе ғимараттың үлкен өлшемінің бойындағы жазықтықпен қиғандағы қима, ал ұзыннан қиғанда бұған параллель болады.

3.5.11-сурет. Сəулеттік қима

Қиғанда жазықтықты ғимараттың негізгі элементтерінің бойымен, терезенің жəне есіктің саңылаулармен, баспалдақ торымен (бір марштың бойымен), балкон немесе шахтаның бойымен кесу керек.

Ескеретін жағдай баспалдақ бөлімінде қима марштың бо- йымен қиылады.

Сонда баспалдақ маршы қима жазықтығына түскен бөлігін қиылмаған бөлігіне қарағанда қалың сызықпен үзбей сызылады. Ұзын қимада шатыржалдың бойымен қиғанда барлық шатыр- дан төменгі элементтерінің барлығы көрсетілу керек

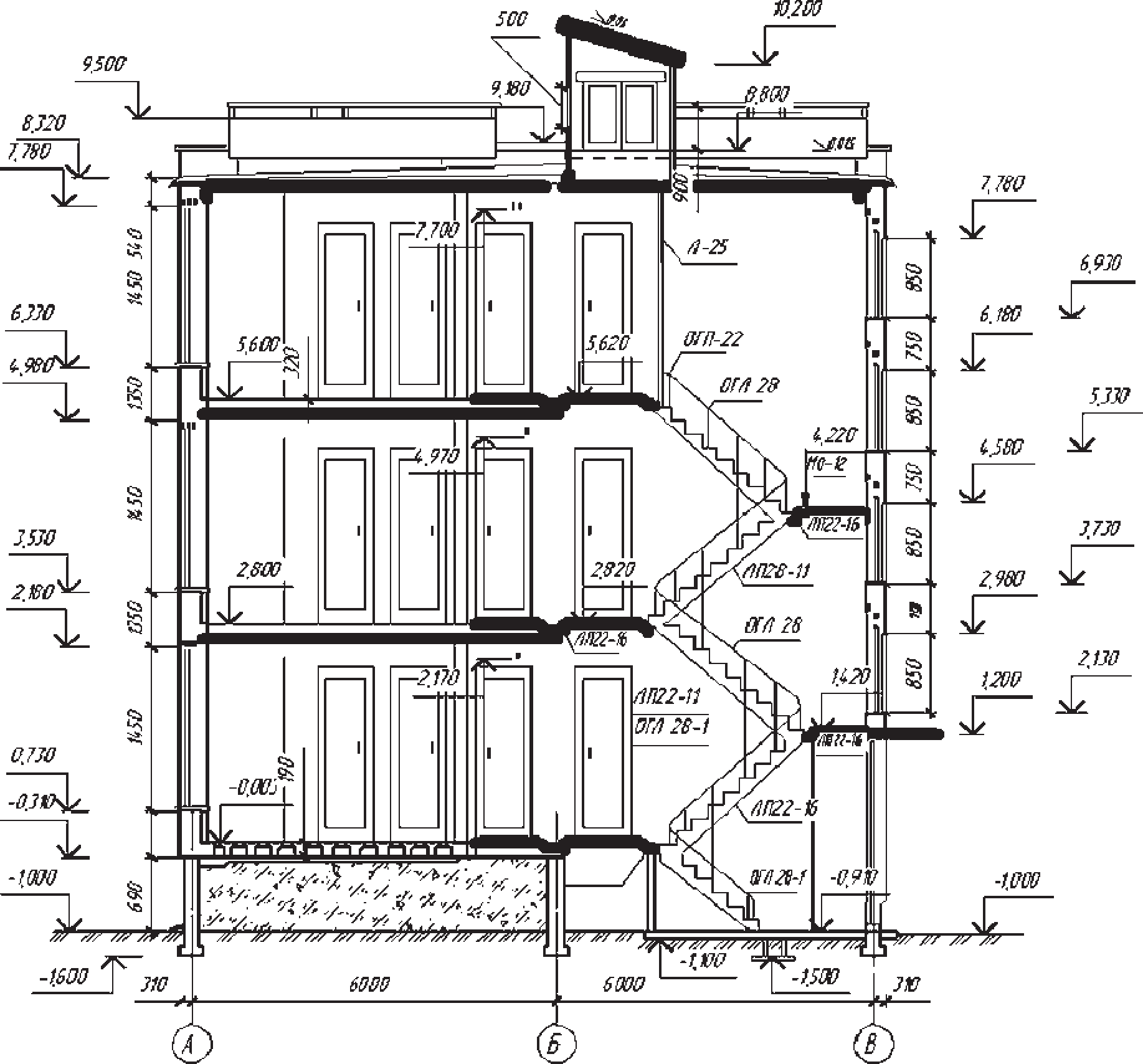

3.5.12-сурет. Құрамдық қима көрінісі

Қима жазықтығы ұстындардың, тіреулердің, қабырға ар- қалығының жəне аралық қабырғаның үстінен емес, аталған элементтердің арасынан қиғаны дұрыс.

Сондықтан ұстын асты іргетастын контурын көрінбейтін сызықпен сызады. Ас бөлме ошағының, жылытқыш пешінің, түтін құбырының бойымен қимайды, оны қимай көрсеткені дұрыс.

Ғимаратар мен ғимараттардың қимасында топырақтағы еден- ді бір үзілмеген қалың сызықпен белгілейді.

Жабынның еденнің жəне төбе жабынды үзіксіз жұқа сызық- пен сызылады. Мұндай топырақтағы еденнің жəне жабын- ның енденнің жəне шатыр құралымдарының қалыңдығына қарамастан сызылады.
