«Ақсуат колледжі колледжі» КММ___________

(білім беру ұйымының атауы)

Орта білімнен кейінгі, техникалық және кәсіптік білім беру ұйымдарына арналған педагогтың сабақ жоспары

Стартердің құрылысы, жұмысы ақаулары

(сабақ тақырыбы)

      Модуль КМ1 Ауыл шаруашылығы машиналары мен жабдықтарының тораптары мен механизмдерін жөндеу

      Дайындаған педагог Г.Рахимова

      " 12" 10 2025

      1.Жалпы мәліметтер

      Курс, оқу жылы, топ 2 «В»

      Сабақ типі Жаңа білім беру

2. Мақсаты, Стартердің негізгі ақаулары білімдерін дамыту жұмыс істеу әдіс дағдыларын дамыту

      2.1 Оқу сабақтары барысында білім алушылар игеретін кәсіби біліктердің тізбесі

2.2 Күтілетін нәтижесі:

- Стартердің құрылысын біледі

- Құрылысы мен бөлшектерін атайды

- Жұмыс істеу принципін түсіндіреді

- Негізгі ақауларын атай алады

      3. Сабақты жабдықтау

      3.1 Оқу-әдістемелік құрал-жабдықтар, анықтамалық әдебиеттер

      3.2 Техникалық құралдар, материалдар

      4. Сабақтың барысы

      5. Сабақ бойынша рефлексия

      6. Үй тапсырмасы

«Алтын жұмыртқа» әдісі арқылы үй тапсырма сұрау

- Қозғалтқыштың жалпы құрылысы неше түрге бөлінеді?

- Неше механизмге бөлінеді?

- Неше жүйеге бөлінеді?

- Кривошипті шатунды механизм қандай қызмет атқарады

- Газ тарататын мехнизм қандай қызмет атқарады

- Қоректендіру жүйесі қандай қызмет атқарады
- Майлау жүйесі қандай қызмет атқарады

- Салқындату жүйесі қандай қызмет атқарады

- Іске қосу жүйесі қандай қызмет атқарады

1. Жаңа сабақ

^{Стартердің маңызы, атқаратын қызметі}

Стартер — қозғалтқышты алғаш рет іске қосу үшін иінді білікті айналдырып беретін электрлік құрылғы. Ол аккумулятордан ток алып, қозғалтқышты іске қосады.

Карбюраторлы двигательді иінді біліктің айналу жиілігі минутына 60-80 айн/мин болғанда сенімді түрде іске қосуға болады.

Айналудың мұндай жилігін қолдан жасау жүргізушіге едәуір күш түсіреді. Жүргізушінің жұмысын жеіңілдету үшін іске қосу кезінде электр стаартерлерін қолданады.

Іске қосқыш және негізгі двигательдерде қолданатын стартер түрлері бар.

Стартер дегеніміз- жүргізгенде двигательдің иінді білігін беру үшін пайдаланатын тұрақты тоқтың электр двигателі.

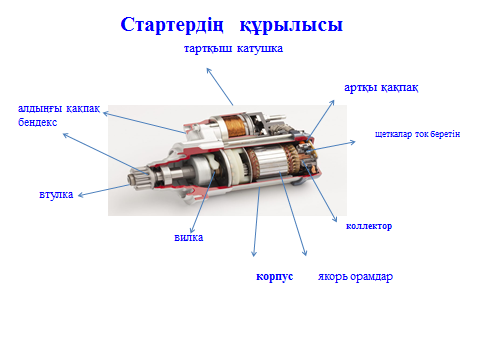

^{Стартердің құрылысы.}

Іске қосқыш двигатель стартері. Стартер тізбекті қоздырғыштың тұрақты тогының жабық түріндегі электр. Двигателі болып табылады. Ол аккумулятор батареясының электр энергиясын механикалық энергияға айналдырады.Стартер полюсті корпустан якорь орам сымдарынан, якорьдан, тартқыш катушка, алдыңғы корпус, вендекс, вилка, артқы корпус,

щеткалардан ток беретін, коллектор механизмдерінен тұрады.

Бендикс- маховикті айналдыру қызметін атқарады.

Рычаг- бендиксті итереді сол арқылы маховик айналады.

Ротор- үштілде орам оронатылған болат білік оның табақшалары болаттан жасалады.

^{Стартердің негізгі ақаулары.}

1. Стартер мүлдем жұмыс істемейді

– Аккумулятор әлсіз немесе толық разрядталған

– Электр сымдарда үзік немесе қысқа тұйықталу

– Іске қосу релесі (втягивающее реле) күйген

2. Стартер сартылдайды, бірақ айналдырмайды

– Бендикс істен шыққан

– Тісті дөңгелектер қажалған немесе сырғанайды

– Маховик тістерінің зақымдануы

3. Стартер баяу айналды

– Аккумулятор заряды аз

– Жермен қосылу (масса) нашар

– Стартер щеткалары тозған

4. Іске қосылған соң стартер өшпейді

– Стартер реле контактілері тұрып қалған

– Іске қосу тетігі (замок зажигания) ақаулы

Сабақты бекіту: «Асық» әдісі арқылы сұраққа жауап береді

Сабақ бойынша рефлексия «Сандық әдісі» арқылы Маған бәрі түсінікті, Менің сұрағым бар, Мен сабақты түсінбедім

Үй тапсырмасы. Стартердің құрылысы, жұмысы ақаулары

Пайдаланылған әдебиеттер. «Элнктротехника және өнеркәсіптік электротехника неіздері»

В.Е. Китаев Л.П.Шляпинтох

«Тракторлар құрылғысы» В.А Родичев Г.И.Родичева
