Сигналдау сұлбаларын оқу және жинау өндірістік тәжірибе

1. Сигналдау сұлбаларын оқу, жинау және сынақтан өткізу.

Технологиялық басқару схемалары ашық арналардан тұрады, олар арқылы технологиялық процестің барысы туралы ақпарат объектінің басқару нүктесіне түседі.

Технологиялық басқару жүйелері тек екі-позиция ақпарат (- параметр норма тыс, механизмі болып табылады параметр қалыпты жағдай болып табылады технологиялық процестің қалыпты жұмыс істеуі үшін жеткілікті болып табылады, ол туралы параметрлерін (немесе өндірістік механизмдердің мемлекеттер) үлкен саны бар, бойынша - механизмі ажыратылады, және т.б.).

Бұл параметрлер дабыл тізбектерінің көмегімен бақыланады. Көбінесе бұл тізбектерде параметрлердің ауытқуы туралы жарық және дыбыстық дабылы бар электрлік релелік-контактілі элементтер кеңінен қолданылады.

Жарық сигнализациясы әр түрлі сигналдық арматура көмегімен жүзеге асырылады. Бұл жағдайда жарық сигналы тұрақты немесе жыпылықтайтын жарықпен, толық емес каналы бар шамдардың жарқырауымен шығарылуы мүмкін. Дыбыстық сигнализация әдетте қоңырау, дыбыстық сигналдар және сиреналар көмегімен жүзеге асырылады. Кейбір жағдайларда қорғауды немесе автоматиканы іске қосу туралы сигнал беруді жыпылықтайтын релелерді көрсететін арнайы сигнал көмегімен жүзеге асыруға болады.

Дабыл жүйелері берілген объект үшін арнайы жасалған, сондықтан олардың схемалық схемалары әрдайым болады.

Сигналдық сызбаларды мақсатына қарай келесі топтарға бөлуге болады:

1) позициялық (күйдегі) сигнал беру тізбектері - технологиялық жабдықтың күйі туралы ақпарат үшін («Ашық» - «Жабық», «Қосылған» - «Ажыратылған» және т.б.),

2) температура, қысым, ағын жылдамдығы, деңгей, концентрация және т.с.с. сияқты технологиялық параметрлердің күйі туралы ақпарат беретін технологиялық дабыл тізбектері.

3) жарық немесе дыбыстық сигналдарды қолдану арқылы бір басқару нүктесінен екіншісіне әр түрлі нұсқауларды (тапсырыстарды) беруге мүмкіндік беретін сигнал берудің командалық схемалары.

Іс-әрекет принципі ерекшеленеді:

1) жеткілікті қарапайымдықпен және дыбыстық сигналды өшіруге мүмкіндік беретін жеке кілт, батырма немесе басқа коммутациялық құрылғының әр сигналымен сипатталатын, дыбыстық сигналды жеке-жеке алып тастайтын дабыл тізбектері.

Мұндай схемалар жекелеген қондырғылардың күйін немесе күйін сигнализациялау үшін қолданылады және жаппай процестің сигнализациясы үшін шамалы пайдаланады, өйткені оларда дыбыстық сигналмен бір мезгілде жарық сигналы да өшіріледі,

2) жеке жарық сигналын сақтай отырып, дыбыстық сигналды өшіруге болатын жалғыз құрылғымен жабдықталған, әрекетті қайталамай, дыбыстық сигналды орталық (жалпы) алып тастайтын тізбектер. Дыбыстық сигналдың қайталанатын әрекетінсіз тізбектердің жетіспеушілігі - бұл бірінші сигналдың пайда болуына себеп болған электр құрылғыларының контактілері ашылғанға дейін жаңа дыбыстық сигнал алу мүмкін еместігі,

3) барлық қайталанатын датчиктердің күйіне қарамастан кез-келген дабыл датчигі іске қосылған кезде дыбыстық сигналды қайта шығару мүмкіндігімен алдыңғы тізбектерден жақсы ерекшеленетін, әрекеттің қайталануымен дыбыстық сигналды орталықтан алып тастайтын тізбектер.

Ток сипаты бойынша тұрақты және ауыспалы токта схемалар ажыратылады.

Технологиялық процестерге арналған автоматтандыру жүйелерін жасау тәжірибесінде әр түрлі сигналдық схемалар қолданылады, олар құрылымымен де, жеке түйіндерін тұрғызу әдістерімен де ерекшеленеді. Дабыл тізбегін құрудың неғұрлым ұтымды принципін таңдау оның жұмысының нақты шарттарымен, сондай-ақ жарық сигналдық қондырғылар мен дабыл датчиктеріне қойылатын техникалық талаптармен анықталады.

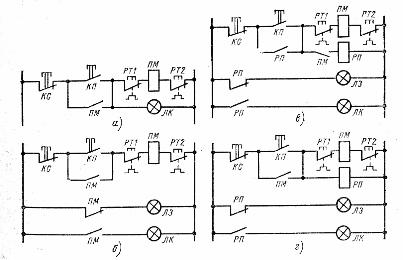

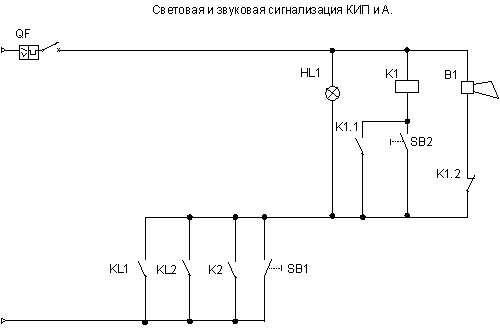

Сурет: 1 . Басқару схемаларымен біріктірілген қарапайым сигнал беру схемаларын құру мысалдары

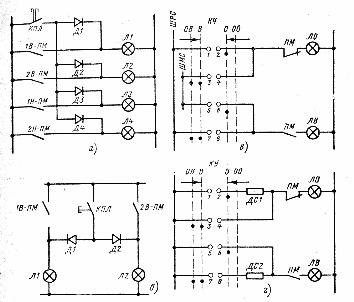

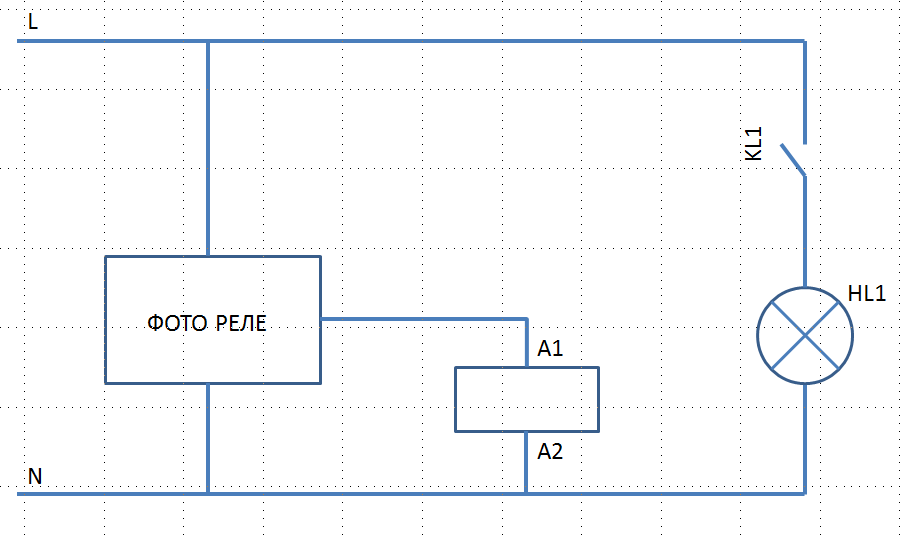

Сурет:  2 . Тәуелсіз тізбекті дабыл мысалдары:

Бақылау сұрақтары?

1. Дабылдың түрлері?

2. Қарапайым бір тізбекті дыбыстық сигналдың қосылу сұлбасы?

3. Шамды дабылдардың атқаратын қызметі?
