Стартердің құрылысы, жұмысы ақаулары

«Ақсуат колледжі» КММ___________

(білім беру ұйымының атауы)

Сабақ жоспары

Стартердің құрылысы, жұмысы ақаулары

(сабақ тақырыбы)

      Модуль /пән атауы Автомобильдердің электр жабдықтары

      Дайындаған: Аға шебер Байсадуов Ерік Серікұлы

      2024 жыл " "

      1.Жалпы мәліметтер

      Курс, оқу жылы, топ 3 «Б»

      Сабақ типі Жаңа білім беру

2. Мақсаты, Стартердің негізгі ақаулары білімдерін дамыту жұмыс істеу әдіс дағдыларын дамыту

    2.1 Оқу сабақтары барысында білім алушылар игеретін кәсіби біліктердің тізбесі

2.2 Оқыту нәтижесі:

1) Кәсіптік жұмыста бөлшектердің, байланыстардың жинақ сызбалардың сызбаларын пайдалана білуі тиіс.

2.3 Бағалау өлшемдері:

1) Техникалық нысандар мен бұйымдардың сызбаларын құрастыру мен оқудың негізгі ережелерін біледі, конструкторлық құжаттаманы ресімдеудің талаптарын жоспарлаудағы конструкторлық құжаттамалардың бірегей жүйесін үйрену

      3. Сабақты жабдықтау

Ұйымдастыру кезеңі — 1 мин

Үй тапсырмасын сұрау- 10 мин

Жаңа сабақты түсіндіру - 15 мин

Тірек – конспект жазу- 10 мин

Жаңа сабақты бекіту- 7 мин

Үйге тапсырма беру- 1мин

Білімдерін бағалау — 1 мин

1. Жаңа сабақ

^{Стартердің маңызы, атқаратын қызметі}

Карбюраторлы двигательді иінді біліктің айналу жиілігі минутына 60-80 айн/мин болғанда сенімді түрде іске қосуға болады.

Айналудың мұндай жилігін қолдан жасау жүргізушіге едәуір күш түсіреді. Жүргізушінің жұмысын жеіңілдету үшін іске қосу кезінде электр стаартерлерін қолданады.

Іске қосқыш және негізгі двигательдерде қолданатын стартер түрлері бар.

Стартер дегеніміз- жүргізгенде двигательдің иінді білігін беру үшін пайдаланатын тұрақты тоқтың электр двигателі.

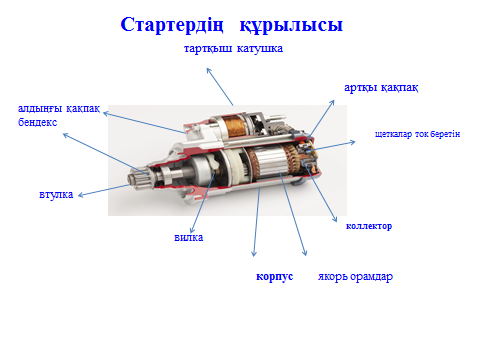

^{Стартердің құрлысы.}

Іске қосқыш двигатель стартері. Стартер тізбекті қоздырғыштың тұрақты тогының жабық түріндегі электр. Двигателі болып табылады. Ол аккумулятор батареясының электр энергиясын механикалық энергияға айналдырады.Стартер полюсті корпустан якорь орам сымдарынан, якорьдан, тартқыш катушка, алдыңғы корпус, вендекс, вилка, артқы корпус,

щеткалардан ток беретін, коллектор механизмдерінен тұрады.

Бендикс- маховикті айналдыру қызметін атқарады.

Рычаг- бендиксті итереді сол арқылы маховик айналады.

Ротор- үштілде орам оронатылған болат білік оның табақшалары болаттан жасалады.

^{Стартердің негізгі ақаулары.}

Стартерлерге тән ақаулар төмендегідей: стартер от алмайды, стартердің якоры иінді білікті бұрмайды, стартерді қосқан кезде оны тістерінің күшті шықыры естіледі.Егер стартер жұмысқа қосылмаса, онда фараларды немесе кабинадағы қалпақты лампаны қосып, қызудың қалай өзгеретінін бақылау қажет.Егер ол өзгермесе, стартер тізбегінді ток болмағаны. Ток тізбектің үзілуі, қозғалмалы контактылы дискінің жеке стартер релесі қысқыштарының күйіп кетуі, коллектордың ластануы, щеткалардың тозуы, щетка ұстайтын серіппелердің әлсіреуі нәтижесінде түспеуі мүмкін. Стартер қосқан кезде естілетін шырт етке дыбыс, стартер релесі мен іске қосқыш реленің жұмыс істеп тұрғанын көрсетеді. Мұндай дыбыстың жиілігі мен маховик тәжіне шестерняняның жиі соғылуының себебі стартер релесінің ұстатқыш орамында үзіктің болуы. Стартер қосқан кездегі тістердің күшті шықырынан іске қосқыш шестерня тістерінің немесе мохавик тәжінің тозуы немесе жаншылуы байқалады.

Елімізде тауарлардың шетелден келетіні белгілі солардың ішінде ол үшін ағылшын, орыс тілінде кейбір бөлшектердің атауын білуіміз тиіс.

Үй тапсырмасы: Стартердің құрылысы, жұмысы ақаулары

Пайдаланылған әдебиеттер:

«Электротехника және өнеркәсіптік электротехника неіздері» В.Е. Китаев, Л.Шляпинтох

«Тракторлар құрылғысы» В.А Родичев Г.И.Родичева
