Сым мен кабель мен сымның арасындағы негізгі айырмашылықтар анықтама болып табылады. Кабель мен сымның өзіндік ерекшеліктері

Сым мен кабель мен сымның арасындағы негізгі айырмашылықтар анықтама болып табылады. Кабель мен сымның өзіндік ерекшеліктері

«Кабель» және «сым» сөздері синоним емес. Тұтынушы үшін олар бірдей нәрсені білдіреді. Сымдарды, электр өнімдерін жөндеумен, желіні жөндеумен қақтығыс кезінде бірден сұрақ туындайды: «Кабель мен сымның арасындағы айырмашылық неде?». Бағалауларда құрылысшылар сол және басқа өнімдердің қажетті санын көрсетеді. Мұндағы мәселе әдеби инстинктте емес, бұл бір сөзді қатарынан бірнеше рет қолдануға мүмкіндік бермейді.

Кабельдер мен сымдар бірдей қолдану өрісіне ие. Тек бұрынғы топтар сыртқы әсерлерден жақсы қорғалған. Кабельдердің ауқымы өте үлкен: ток ағатын шағын өнімдерден бастап, портативті жабдықтарға дейін және тікелей электр станцияларына қосылған үлкен желілерге дейін. Сым аз қолданылады, көбінесе - электронды құрылғылар ішінде, олардың қабығынан қорғалған.

Негізгі айырмашылықтар

Сым - құбырлы оқшаулаудағы немесе оқшауламасыз өткізгіш немесе бір ядролы өткізгіш. Бұл жай мыс немесе алюминийден жасалған, оны сыртқы әсерлерден қорғауға болады.

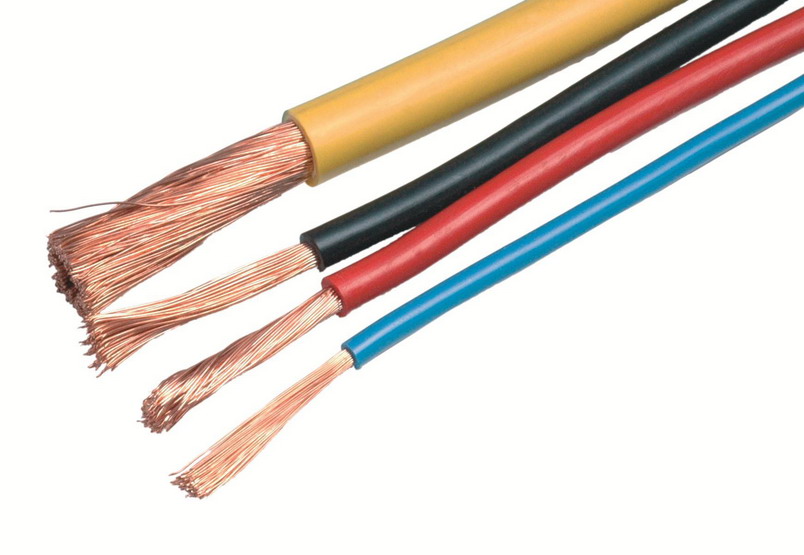

Жалғыз және тоқ сымдар

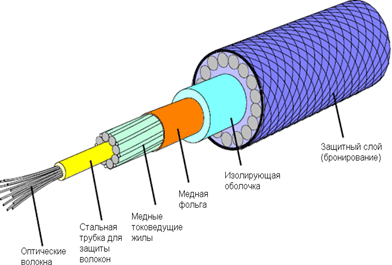

Кабель - бұл бір қабықпен жалғанған оқшауланған өткізгіштер жүйесі. Яғни сымды кабельден ажырататын ең бастысы - оқшаулау, сыртқы әсерлерден қорғау. Шындығында, барлық кабельдік өнімдер қабықпен қапталған сымдармен біріктірілген және әртүрлі материалдардың бірнеше қабаттарымен қорғалған.

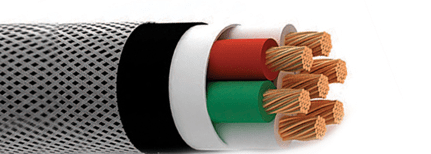

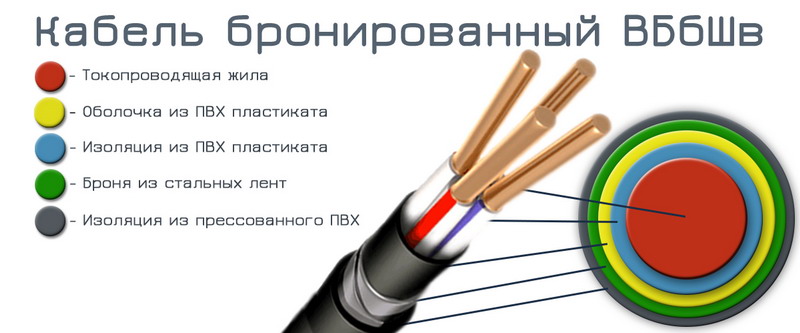

Кабель

Өнімдер арасындағы айырмашылықтар төмендегі кестеде сипатталған.

Кабель мен сым арасындағы айырмашылық айқын болған кезде өнімді таңдау проблемасы туындайды. Бұл және басқа да өнімдер әртүрлі белгілерге сәйкес жіктеледі. Оларды жағдайға, пайдалану орнына қарай таңдау керек. Өнімнің сипаттамалары неғұрлым жоғары болса, соғұрлым ол қымбатқа түседі. Ең қымбат өнімді сатып алу - бұл ақшаны ысырап ету, өйткені оның мүмкіндіктері әрқашан толық пайдаланыла бермейді. Кейде белгілі бір өнімдер түрлерін пайдалануға тыйым салынады. Мысалы, брондалған кабельдер төмен созылу күшіне ие, сондықтан олар электр берілісінің электр желілерінде қолданылмайды.

Сымдардың жіктелуі

Әр түрлі типтегі сымдардың арасындағы айырмашылық туралы білу маңызды. Бұл электрониканы, тұрмыстық техниканы жөндеуге қажетті өнімді таңдауға көмектеседі.

Өнімдерді жіктеу өзектердің санына байланысты жүзеге асырылады:

• Монолитті сымдар. Олардың бір ғана венасы бар. Қалғанның бәрі бірдей, мұндай өнімдерге төзімділік аз. Сондықтан, ақпараттың берілуі аз кедергілерді тудырады. Бір ядролы сымдар жоғары жиіліктегі шу мөлшерін азайту қажет болған кезде қолданылады. Кемшілігі - иілу қабілетінің төмендігі. Мұндай өнімдерді бірнеше рет майыстыруға болмайды.

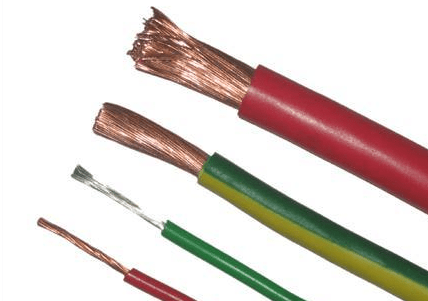

• Таралған - жұқа сымдардан тұрады. Осының арқасында өнімдердің механикалық беріктігі артады. Егер олар бұзылса, онда толығымен емес - тек бірнеше тамырлар үзіліп кетеді, бұл сипаттамаларға сәл әсер етеді.

Сымдар мыс және алюминийден тұрады. Біріншілері барлық жағынан, оның ішінде баға жағынан екіншісінен жоғары. Алюминий сымдары азырақ және берік, бірақ арзан.

Кабельдік өнімдердің жіктелуі

Кабельдер икемділік бойынша 7 сыныпқа бөлінеді. Біріншісі - ең қатал. Ол бір ғана ядроға ие және көптеген иілістерге төзбейді. Өнімдер жасырын орнату үшін қолданылады - топырақта, қабырғаларда және т.б. Иілгіш өнімдер қымбатырақ, бірақ олардың қолдану аясы кең. Оларды жылжымалы механизмдерде қолдануға болады.

Кабельдің маңызды сипаттамасы оның оқшаулау түрі болып табылады. Бұл өнімді таңбалауда сипатталған. Снарядтардың бірнеше түрлері бар:

Барлығы бірдей, өнімдегі раковиналар көп болған сайын, соғұрлым қымбат тұрады, салмағы да ұзаққа созылады. Қосарлы сыртқы оқшаулаудағы кабельді кем дегенде 30 жыл, бір кабельде - 15 жыл пайдалануға болады. Сондықтан, қаржылық және еңбек шығындарын оңтайландыру үшін әр нақты мақсат үшін қолайлы нұсқалар таңдалады.

Кабельдер кернеу индикаторы бойынша да бөлінеді, олар арқылы өтуге болады. Осы индикаторға байланысты төмен вольтты (1 кВ дейін) және жоғары вольтты өнімдер ажыратылады. Кабельдердің осы түрлерінің арасындағы визуалды айырмашылық қалыңдығында. Өзек неғұрлым қалың болса, соғұрлым ол қызып кетпестен өтуі мүмкін.

Таңдау кезінде келесілерді есте ұстаған жөн:

• Ауа температурасы жоғары бөлмелерде, мысалы, сауналар мен ванналарда ыстыққа төзімді қабықта арнайы өнімдер қолданылады.

• Ыстыққа төзімділік және үйлесімсіздік - әртүрлі көрсеткіштер. Сондықтан, «ng» әрпімен белгіленген өнімдер өте жоғары температурасы бар бөлмелер үшін міндетті емес.

• E120, E30, т.с.с. белгілеу кабель өртке ұшыраса да, электр энергиясын жеткізе алатындығын білдіреді. Белгілеу нөмірі өнімнің жұмыс істей алатын минуттар санын көрсетеді. Мұндай өнімдер қауіпсіздік жүйелерінде қолданылады.

• Жерге төсеу үшін полиэтилен қабықшасы бар кабель қажет - материал ыдырауға жақсы қарсы тұрады, оның ПВХ-дан айырмашылығы неде.

• Полиэтилен қабықшасы бар кабельді ашық жерде де, жерге де салуға болады.

Кәбіл салуға арналған сметаларды құру - мамандар үшін міндет.   Сипаттамаларға сәйкес келетін сымды таңдаудан бұрын көптеген факторларды бағалау қажет.   Қате таңдау кем дегенде барлық сымдардың тез істен шығуына әкеледі.

Көбіне электрмен жұмыс жасайтын әуесқой шеберлер (кәсіби электриктер де бар) олар сымды кабель деп атайды және керісінше. Бұл әртүрлі мақсаттар мен сипаттамаларға ие мүлдем басқа өнімдер екенін ескерген жөн. Кабель мен сымның арасындағы айырмашылықты түсіну үшін ГОСТтарды зерттеуге және олардың арасындағы нақты айырмашылықтарды егжей-тегжейлі зерделеуге жүгіну қажет.

Кабельдер және олардың жіктелуі

Кабель - бұл белгілі бір жолмен тоқылған және бір немесе бірнеше қабықшалармен қапталған оқшаулағыш қабаты бар жеке жіптер немесе топтар тобы. Оларды ғимараттардың қасбетіне, ауада тіреулерге (тіректерге), жер астына және тіпті су қоймаларының (теңіздердің) түбіне қоюға болады.

Сыртқы қабық әр түрлі материалдардан жасалуы мүмкін: өзара байланысқан полиэтилен, резеңке, тіпті металдардың (бронь) және басқа заттардың қоспасынан. Бұл кабельдің оқшаулайтын қабаты өзектерді механикалық зақымданудан, қоршаған орта әсерінен және химиялық заттардан қорғауға арналған.

Кабельдер пайдалану үшін топтарға бөлінеді. Бұл өнімнің келесі кластары бөлінеді:

1. Байланыс кабелі. Мұндай өнім дабыл беру жүйелеріне (дабыл) және сымды телекоммуникацияларға (қалалық телефон байланысы) арналған;

2. Энергетикалық өнімдер. Бұл сынып электр энергиясын көзден соңғы тұтынушыға жылжытуға арналған. Әдетте гетерогенді электр желілерін (электр желілері) құрайтын стационарлық түрде орналастырылады. Ядро негізінен алюминий мен мыстан жасалған. Олар үлкен модельді және ұзақ қызмет ету мерзімімен ерекшеленеді - 40 жылға дейін;

3. Электр сымдарын монтаждау (басқару). Бұл өнімдер электрлік құрылғыларды құрал аралық орнату үшін қажет. Өткізгіштер әдетте мыстан жасалады. Негізгі артықшылығы - жоғары температурада жұмыс істеуге жоғары қарсылық;

4. Басқару кабелі. Бұл өнімдер күрделі механизмдер мен машиналардағы жарықтандыру және басқару тізбектері үшін қолданылады. Максималды кернеу - 600 В;

5. Оптикалық және радиожиілікті опциялар. Мұндай электр сымдары сигналдар мен энергияны көрсетілген оптикалық диапазонда немесе белгілі радио жиіліктерінде таратуға қызмет етеді. Пайдалану мысалы - Интернет, заманауи телефон байланысы және орналасу құрылғылары.

Жазбаға.   Кейде байланыс кабельдері, оптикалық және радиожиілік аналогтары бір үлкен топқа жатады - байланыс электрлік кабельдер.

Кабельдік өнімдер де бір-бірінен келесі жолдармен ерекшеленеді:

• өндіріс материалы және оқшаулағыш қабаттың (тардың) қасиеттері;

• экрандау опциялары;

• электрофизикалық шамалармен көрсетілген техникалық сипаттамалар;

• өндіріс материалы және өткізгіш өзектердің саны;

• бұйымның жалпы қимасы, өзектердің диаметрі және басқалары.

Сымдар және олардың жіктелуі

ГОСТ 15845-80 сымның не екенін түсіндіреді. Металл қорытпаларынан жасалынбаған жеңіл қабыққа ие бір немесе бірнеше сымдар (немесе тамырлар) бар кабельдік байланыс сым деп аталады. Сонымен қатар, осы техникалық ереже сымды төсеу әдісімен сипаттайды - оны жер астына орнатуға болмайды, бұл кабель мен сым арасындағы алғашқы айырмашылық.

Сымдар бірқатар белгілері мен қасиеттері бойынша жіктеледі:

• оқшаулағыш қабаттың түрі мен сипаттамасы;

• сым дайындау материалы;

• өнімнің диаметрі (бөлімі);

• өткізгіштігі және басқалары.

Бұл белгілер өткізгіш өнімдердің көлемін анықтайды. Сымдар келесідей болуы мүмкін:

• автомобиль;

• орамалы;

• оқшауланбаған және оқшауланбаған (соңғылары электр жеткізу желілерінде қолданылады);

• жалғау;

• құрастыру және басқалар.

Маңызды!   Электрлік өнімдердің сапалық және сандық сипаттамалары туралы қосымша ақпарат алу үшін сымдар мен кабельдерді ГОСТ 15845-80 және ISO11801-2002 халықаралық стандарты қараңыз.

Кабель мен сым арасындағы айырмашылықтар

Сыртқы көріністе электр сымдары мен сымдар белгілі бір ұқсастыққа ие, бірақ олардың арасындағы айырмашылықтар бар, олар кәсіпқойға анық көрінеді.

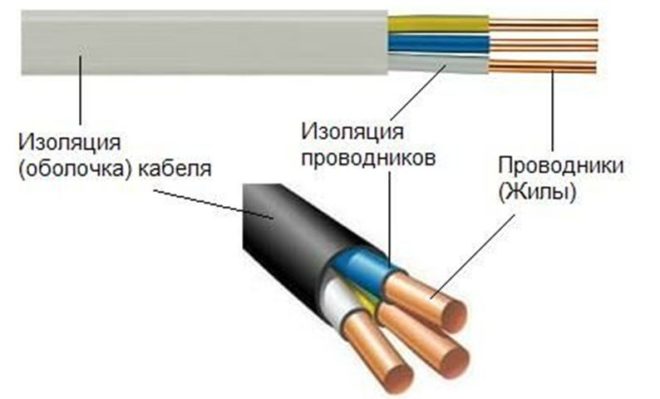

Негізгі оқшаулау

Қарастырылып отырған өнімдер арасындағы басты айырмашылық әр өткізгіш өзектің оқшаулағыш қабатының кабелінде болуы болып табылады. Сым немесе өткізгіштердің бұралуы жалпы қабыққа ие немесе мүлдем жоқ. Бұл ерекшелік ГОСТ 15845-80-де сипатталған.

Осылайша, егер әрбір өткізгіштің жеке оқшаулауы болса, онда өнім кабель деп аталады. Оқшаулау болмаған кезде немесе оқшауланбаған өткізгіш элементтердің белгілі бір саны (сымдар) жалпы оқшаулауға салынған болса, онда өнімді сым деп атайды.

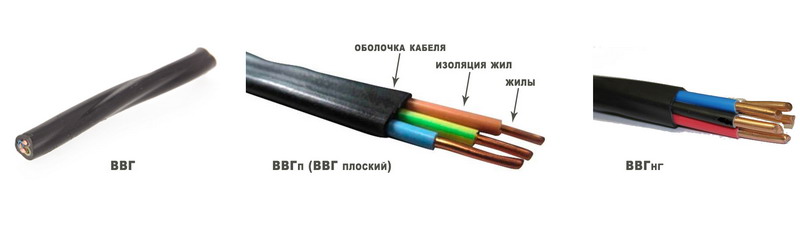

Өнімді таңбалау

Сондай-ақ, жапсырмаларды дұрыс оқу арқылы кәбіл бұйымдарын қарапайым сымдардан ажыратуға болады. Әрбір электрлік өнімнің өзіндік таңбасы бар, ол әріптік-цифрлық белгілермен және түстермен көрінеді.

Өткізгіштердің таңбалануы олардың қандай түрге жататындығы туралы ғана емес, сонымен қатар оқшаулағыш қабық пен өзек өндірісі үшін материал, сымдардың саны мен диаметрі, көлемі мен басқа да ақпаратты білуі мүмкін.

Мысалы, егер өнімде AVVGng 3x2.5 маркасы болса, онда ол келесі түрде шешіледі:

• A - алюминийден жасалған тамыр;

• In - PVC материалынан (поливинилхлорид) тамырлардың оқшаулағыш қабаты;

• B - жалпы оқшаулағыш қабық сонымен қатар ПВХ-дан жасалған;

• G - құрыштың болмауы;

• ng - өнім жануды қолдамайды;

• 3x2.5 - көлденең қимасы 2,5 мм2 болатын үш өткізгіш.

Шешімнен әр ядроның өз оқшаулауы және ортақ қабығы бар екенін көруге болады, сәйкесінше бұл өнім кабель болып табылады. Таңбалауда «Е» таңбасының болуы кабельдің экраны, P - резеңке материалдардан қорғаныс, В - құрыштанған және агрессивті орталардан қорғаныс, W - кабельдік қабық түтік түрінде ұсынылған және т.б.

Сымдардың таңбалануы кабельдерден тек кейбір символдардың әр түрлі мағынасында ғана ерекшеленеді. Мысалы, егер адамның алдында PuGV маркасының өнімі жатса, онда бұл PVC материалынан жасалған және икемділік сипаттамалары бар оқшаулауыш қондырғы.

Маңызды!   Электрлік кабель өнімдерін таңбалаудағы әр түрлі символдар тіркесімдерінің көптігіне байланысты кейде оқу қиынға соғады. Мұндай жағдайларда Интернеттегі арнайы анықтамалықтардың немесе ресурстардың көмегіне жүгіну ұсынылады.

Пайдалану шарттары

Сымнан айырмашылығы, кабель ерекше жағдайларда кең қолдануды тапты, өйткені ол әртүрлі зақымданудан қорғауды күшейтті. Барлық жер асты және су астындағы коммуникацияларды тек ол жүзеге асырады. Олар сонымен қатар өрт қауіпті объектілерде, шахталарда, коррозиялық белсенділігі жоғары бөлмелерде және басқаларда орналастырылған.

Қорғаныс аз болғандықтан, сымдар негізінен электр құрылғыларында, электр таратушыларда қолданылады, өйткені пәтер сымдары - олардың сыртында өткізгіш шиналар немесе кабельдерді пайдалану ұсынылады.

Сым қатты өткізгіш болып саналады, ал кабель оқшауланған өткізгіштердің бүкіл тобын біріктіреді. Сым мен кабель арасындағы айырмашылықтың негізгі мәні тек оқшауланған өткізгіштер санында болады. Кез-келген сымда ол тек - біреуінде, кабельдерде - олардың кез-келген саны болуы мүмкін. Бірақ, міне және назар аударыңыз, бірнеше оқшауланған өзектері бар сымдар бар, бұл жағдайда оны өткізгіш деп атауға болады. Мұны түсінікті ету үшін сым мен кабель арасындағы айырмашылықтың ерекшеліктерін қараңыз. PVA кабелі туралы көбірек біліңіз.

Барлық сымдарды екі негізгі топқа бөлуге болады:

• Қатты сымдары барлар;

• Таралған (мыс сым ПВ-3).

Бұл екі топ қолдануда және тікелей қолдануда айтарлықтай айырмашылыққа ие. Қатты сымдар оқшауланбауы да мүмкін, олар әрдайым төмен қарсылыққа ие. Егер адамдар өнімділікті арттырғысы келсе, бұл қолданылатын әдіс. Сіз негізгі мысалды кез-келген тірекке қарап біле аласыз. ЖЭО-да мұндай сымдар үнемі қолданылады.

Екінші типтегі қарсылық жоғары. Бірақ ол икемді болып саналады және өмір сүру тұрғысынан сан атауынан асып түседі. Оның көмегімен сіз айтарлықтай икемділікке қол жеткізе аласыз, сонымен қатар олар барлық механикалық зақымданудан қорғалған. Бұл білім сымның кабельден қалай ерекшеленетіні туралы сұраққа жауап береді. Бірақ барлық кабельдердің ерекшеліктеріне назар аударыңыз, мысалы: VVG кабелі.

  Кабельдің ерекшеліктері

Барлық сымдарды батыл төрт негізгі түрге бөлуге болады. Бұл сым мен кабель арасындағы айырмашылықты түсінуге мүмкіндік береді.

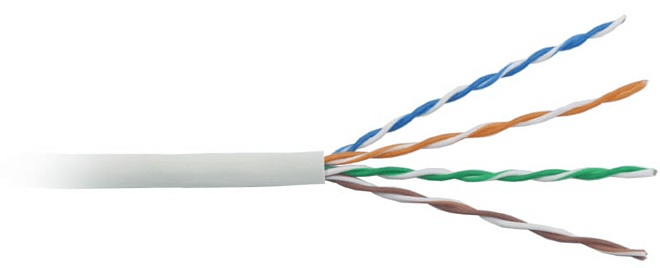

Бұралған уақытқа өткізгіштер кіреді, олардың барлығы бір-біріне бұралған. Олар сигнал таратуға арналған. Олар телеграфта таратылды, тіпті қазір олар телефон желілері үшін де қолданылады. Олардың басты артықшылығы - әртүрлі кедергілерден қорғау. Дизайнының арқасында олар ұзақ уақыт қызмет ете алады.

Таралған кабельдер әрқашан кейбір оқшауланған өткізгіштерді қамтиды. Көбінесе мұндай кабельдер жарықтандыру желілерін, ашық жерлерде, әртүрлі бөлмелерде қолданылады. Олар әмбебап болып саналады және жиі қолданылады. Есіңізде болсын, сымдар мұндай сипаттамаларға ие емес, бұл сым мен кабель арасындағы басты айырмашылық.

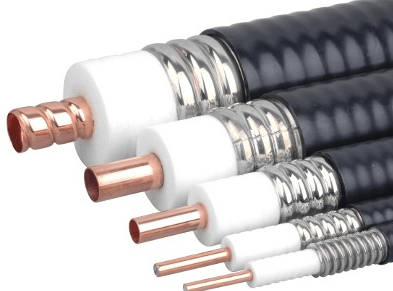

Коаксиалды кабель жоғары тазалық сигналын беруге қабілетті. Оның ерекше дизайны бар, оны коаксил деп атайды. Барлық өткізгіштер теңестірілген, олардың оқшаулануы бөлек.

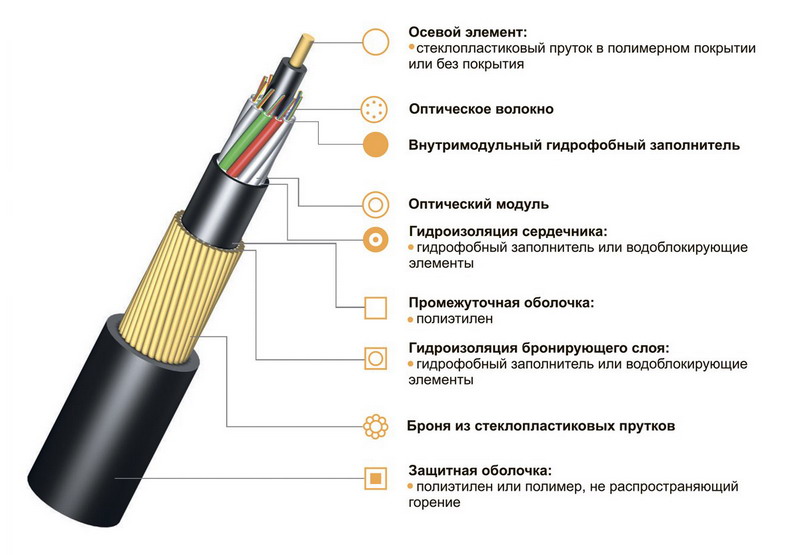

Талшықты-оптикалық кабель

  Байланысты мақала:.

Осы өнімдердің көптеген түрлерінің ұқсастығы таза сыртқы болып табылады. Бұл терминологиядағы шатасудың негізгі себебі. Кабельдер мен сымдар арасындағы айырмашылық неде, қандай да бір үлгіні пайдалану керек - біз мұның барлығын егжей-тегжейлі қарастырамыз.

Ерекшеліктер, терминология және басқа да мәселелер қазіргі құжат болып табылатын 1980 жылғы ГОСТ № 15845-де егжей-тегжейлі көрсетілген. Кабельдердің кез-келгені - бұл әдетте бірнеше өткізгіштерден тұратын өнім, олардың әрқайсысының жеке қабығы болады. Ол әртүрлі материалдардан, соның ішінде металдан да жасалуы мүмкін.

Стандартта электр кабелі бір ядролы болуы мүмкін, бірақ жабын түрінде міндетті қорғанысы бар. Кейбір үлгілерде «құрыш» деп аталатын арнайы / күшейтілген қорғаныс бар. Кесу тіпті балтамен болса да өте қиын.

Кабель түрлері:

• Коаксиалды.

• Таралған.

• Бұралған жұп.

• Талшықты-оптикалық кабельдер.

Сымдар

Мұндай үлгілер бірнеше сымнан қатты немесе бұралған болуы мүмкін. Олардың қабығы соншалықты қалың емес. Көбінесе резеңке немесе ПВХ-дан жасалған (түрі). Әр түрлі кедергілерден қосымша қорғаныс ретінде сымдардың кейбір түрлерінде экран ретінде қызмет ететін металл (жұмсақ) тарақ бар.

Механикалық күйзелістерден өнімнің бұл түрі оңай зақымдалады. Негізгі мақсат - электр / монтаж жұмыстарының көлемі. Жолдардың ашық учаскелерінде төсеу көбінесе қосымша қорғаныс элементтерін - кабельдік арналарды немесе гофрларды қолдану арқылы жүзеге асырылады.

Сымдар түрлері:

• Бір ядролы. Оқшауланбаған болуы мүмкін.

• Таралған. Бір ядролы үлгілермен салыстырғанда олар икемді.

Қорытынды:

• Кабельден қорғаныс сымдарға қарағанда әлдеқайда жоғары. Сондықтан, олар әмбебап болып табылады және оларды кез-келген жағдайда, оның ішінде су астында да, жерге де салуға болады.

• Кабель өндірісінің негізгі белгілерінің бірі - қабықтың міндетті түрде болуы. Бірақ сым жалаңаш болуы мүмкін.

• Бұл сорттар үшін - әртүрлі түпкілікті кернеулер. Сымдар үшін олар 1000 В-тан аспайды, ал кабельдер ондаған немесе тіпті жүздеген кВт-қа арналған.

• Бағасында айырмашылық бар. Кабельдің құны сымға қарағанда жоғары (егер сымдардың көлденең қималары тең болса).

   Ескерту Сымдар, кабельдер және электр сымдарының өзектерін жіктеумен, олардың параметрлерін, оқшаулау материалдарын 2012 жылдан бастап ГОСТ № 22483 сәйкес табуға болады.

Электрлік, электронды байланыс жабдықтары, теледидарлар, көптеген тұрмыстық техника және басқа өндірістік жабдықтар біздің бизнестің барлық саласында белсенді қолданылады. Электрмен жабдықтау, басқару және ақпарат алмасу үшін жекелеген жүйелер, тораптар, кабельдер, сымдар мен сымдар қолданылады, олардың әрқайсысының өзіндік функционалды мақсаты бар. Жұмыстарды мүмкіндігінше тиімді орындау үшін кабельдер мен сымдар, әртүрлі мақсаттар мен ерекшеліктерге сай, жоспарланған түрде жасалады. Мақалада біз сымның кабель мен сымнан қалай ерекшеленетінін айтып береміз, негізгі сипаттамаларды қарастырыңыз.

Кабель мен сымның арасындағы айырмашылық

Кейбір адамдар үшін бұл терминология түбегейлі емес және аз түсінікті, кәсіби электриктер бұл айырмашылықты нақты түсінеді. Сым - сымның классикалық нұсқасы - бұл сымның мақсатына байланысты оқшауланбаған бір металл ядро, мыс, алюминий, нихром. Сымдарды бірнеше жіңішке жіптерді бір жіпке біріктірген кезде байлап қоюға болады. Мұндай опциялар электр беріліс полюстері арасында бұралған алюминий сымдары арқылы электр энергиясын беру үшін белсенді қолданылады.

   Алюминий жалаңаш, электр желілеріне арналған сым. Ол оқшауланбайды, электриктер оны жалаңаш немесе жалаңаш деп атайды.

Қатты немесе ленталы өткізгіші бар жалғыз сымдарды ПВХ немесе резеңке орамамен оқшаулауға болады.

Ұңғыларды, кабельдік каналдарды, қақпақтарды бір оқшаулағыш қабыққа төсеу кезінде қосымша қорғауды және орнатуды жеңілдету үшін 2-ден 4-ке дейінгі сымды қатарға орналастыруға болады. Кейде бөлек оқшауланған сымдар жұқа ПВХ қабыққа, матадан жасалған иірілген жіптерге орналастырылады, осылайша сымдар мыналарға бөлінеді:

• Жалаңашоқшаулауы жоқ мұндай сымдарды жер асты құрылыстарына, тек әуе желісі арқылы қоюға болмайды;

• Оқшауланған   Олар электр қондырғыларындағы жеке тақталарды электрлік қосуға, тұрғын үйлерде және басқа құрылымдарда электр сымдарын орнатуға қолданылады. Бұл сымдарды әуе желісі арқылы төсеу ұсынылмайды және оларды жер астын
