Сабақ тақырыбы

Техникалық құжаттардың түрлері

Модуль /пән атауы

КМ 2. Электронды схемаларды тестілеу, ақауларды диагностикалау

ОН2.1Техникалық құжаттамаға талдау жүргізу.

Дайындаған педагог

Куттыбаева А

Күні, айы, жылы

28.01.2024

1.Жалпы мәліметтер

Курс,топ

09-23

Сабақ типі

Жаңа сабақ

2. Мақсаты, міндеттер

Оқыту: Техникалық құжаттардың түрлері жайлы мағлұмат беру.Техникалық құжаттарды ажырата білу.

Дамытушылық: іс-әрекетті, логикалық ойлау мен практикалық дағдыларды дамыту

Тәрбиелік: мамандыққа деген қызығушылығын ояту

3. Оқу-жаттығу процесінде білім алушылар меңгеретін күтілетін нәтижелер және (немесе) кәсіби дағдылар тізбесі

біледі құжат түрлерін, оларды қолдану ерекшелігін.

меңгереді: электронды схемаларды қолдануда қандай құжат түрлері қолданылатының

дағдысын қалыптастырады:

құжат түрлерін ажыратып, олармен еркін жұмыс істеуді.

4. Қажетті ресурстар

Оқулықтар:

1. Берикашвили В.Ш. Электроника негіздері: орташа кәсіби білім мекемесінің студентіне арналған оқулық— М. : «Академия» баспа орталығы, 2015.

2. Каганов В.И. Қолданбалы электроника: кәсіптік білім беру ұйымдарында білім алатын студенттерге арналған оқулық — М.: «Академия» баспа орталығы , 2015

3. Немцов М.В, Немцова М.Л. Электротехника және электроника : орта кәсіптік білім беру мекемелерінің студенттеріне арналған оқулық— М. : «Академия» баспа орталығы, 2015

Сандық білім ресурстары (СБР), оқу стенд-тренажерлары, платформалар: https://gamma.app/, https://learningapps.org,

https://www.gameloop.com/ru/game/education/everycircuit-on-pc,

https://quizizz.com/admin/quiz/5bb4a5cd18d2ed001a8bd5

Кезеңдері

Уақыты

Мазмұны

Ұйымдастыру кезеңі

5

Студенттермен сәлемдесу, түгелдеу, студенттердің сабаққа дайындығын тексеру

Сергіту сәті

Топ студенттері бір-біріне жақсы тілектерін айтып, сәттілік тілейді

Топқа бөлу

«Пазлдар» әдісі арқылы студенттері топқа бөлінеді

Студенттерді жаңа сабақтың тақырыбы және мақсатымен, бағалау критерийлерімен таныстыру. (дәптерге жазу)

Үй жұмысын жан-жақты тексеру

20

1. Тапсырма. Топтық жұмыс «Микс» әдісі арқылы топтар өз атауын, өз логотипін, ұранын жасайды және топтарының атауы бойынша кластер жасайды.

2. Тапсырма. Ұжымдық жұмыс

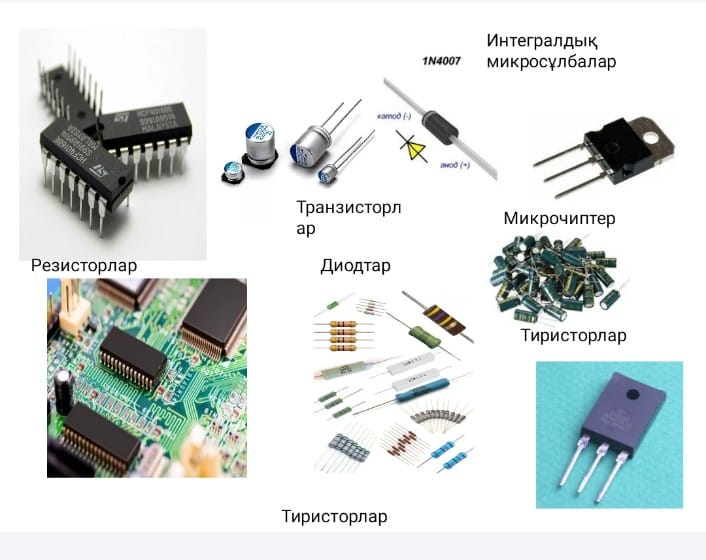

«Learningapps» платформасында радиоэлементтер суреті мен атауын сәйкестендіру

Жаңа білімді түсіндіру

15

Жоспар

1.Жобалық құжаттама

2. Техникалық сипаттамалар

3.Пайдалану және нұсқаулық құжаттары

Техникалық құжаттар — бұл өнімдер мен құрылғыларды жобалау, жасау, пайдалану, жөндеу және тексеру үшін қолданылатын құжаттар жиынтығы. Олар өндіріс процесінде шешім қабылдауға және өнімнің сапасын қамтамасыз етуге арналған маңызды ақпаратты қамтиды. Техникалық құжаттар кәсіпорындардың жұмысын ұйымдастыру, стандарттау және өнімді басқару үшін маңызды рөл атқарады.

Техникалық құжаттардың негізгі түрлері:

1. Жобалық құжаттама:

- Сызбалар мен диаграммалар: Өнімнің немесе құрылғының сыртқы және ішкі құрылымын, өлшемдерін және компоненттерін көрсететін сызбалар мен диаграммалар. Бұл құжаттар жобаның негізгі бөліктерін түсіндіреді.

- Техникалық сызбалар: Өнімнің немесе бөлшектердің нақты өлшемдері мен пішіндері көрсетілген сызбалар.

- Блок-схемалар: Электрлік, электрондық немесе механикалық жүйелердің негізгі функционалды бөлімдерін көрсету үшін қолданылатын диаграммалар.

- Конструкторлық құжаттама: Өнімнің құрылысын, оның жұмыс принциптерін және технологиялық процестерін сипаттайтын құжаттар. Бұл құжаттар өнімнің барлық бөлшектерін жобалау үшін қолданылады.

2. Техникалық сипаттамалар:

- Өнімнің немесе құрылғының негізгі параметрлері мен жұмыс сипаттамалары туралы ақпарат. Бұл құжаттар өнімнің функционалдығын, техникалық мүмкіндіктерін және қолданылу аясын түсіндіреді.

- Өлшемдер, өнімнің жұмыс параметрлері, техникалық талаптар және жұмыс істеу шарттары.

3. Пайдалану және нұсқаулық құжаттары:

- Пайдаланушы нұсқаулығы: Өнімнің немесе құрылғының қалай жұмыс істейтінін, оны қалай пайдалануды және қызмет көрсету шараларын түсіндіретін құжат. Бұл құжатты пайдалану өте маңызды, себебі ол құрылғының дұрыс жұмыс істеуін қамтамасыз етуге көмектеседі.

- Қызмет көрсету және техникалық қызмет көрсету нұсқаулары: Өнімді жөндеу, реттеу және қызмет көрсету бойынша нақты ұсыныстар мен нұсқауларды қамтиды.

Жаңа материалды бекіту

40

3. Тапсырма. Топтық жұмыс

«Үштік» әдісі оқытушы 3 топқа тапсырма беріледі. (Ойлан, жұптас, бөліс)

1. Жобалық құжаттама түрлері

2. Техникалық сипаттамалардың ерекшелігі

3. Пайдалану және нұсқаулық құжаттары ажырат

(дәптерге жазып отыру)

4. Тапсырма «Дискussion»

Топ басшылары инженер, зерттеуші, аналитик ретінде рөлдерге бөлініп құжаттарды жобалау және қолдануды жарнамалайды

5. «Квизбоу (Quizizz)» тест сұрақтары жауап береді

1. Техникалық құжаттардың негізгі түрлері қандай?

Жобалау құжаттары, Өндірістік құжаттар, Пайдалану құжаттары, Сертификаттау құжаттары, Құқықтық құжаттар

Жобалау құжаттары, Қаржылық құжаттар, Пайдалану құжаттары

Пайдалану құжаттары, Өндірістік құжаттар

2.Жобалау құжаттарының міндеті қандай?

Өндірістік процестерді басқару

Өнімнің сапасын бақылау

Жобаның барлық кезеңдерін сипаттап, техникалық мәліметтер мен талаптарды беру

3. Өндірістік құжаттар қандай мақсатпен пайдаланылады?

Өндіріс процестерін реттеу және басқару

Құқықтық нормаларды орындау

Өнімнің қауіпсіздігін қамтамасыз ету

4.Пайдалану құжаттарына қандай құжаттар жатады?

Лицензиялар мен сертификаттар

Пайдалану нұсқаулықтары, техникалық қызмет көрсету және жөндеу нұсқаулықтары

Жобалау сызбалары

5. Құқықтық құжаттар мен сертификаттау құжаттарының айырмашылығы неде?

Құқықтық құжаттар өнімнің сапасын растайды, сертификаттау құжаттары заңды талаптарды анықтайды

Құқықтық құжаттар заңды талаптар мен нормаларға сәйкес жасалады, сертификаттау құжаттары өнімнің сапасын растайды

Құқықтық құжаттар тек заңды талаптарды көрсетеді, сертификаттау құжаттары тек өнімге қатысты

6. Өндірістік құжаттар қандай ақпараттарды қамтиды?

Тек қана жұмыскерлердің мәліметтері

Өнімнің нарықтық бағасы

Өндіріс процесін басқаруға қажетті барлық ақпараттар

7. Жобалау құжаттары қандай жағдайда өзгертілуі мүмкін?

Өнімнің нарықтағы сұранысы өзгерген кезде

Жобаның техникалық талаптары өзгерген кезде

Өндіріс қуаты артып кеткен кезде

8. Сертификаттау құжаттарының негізгі мақсаты қандай?

Өнімнің сапасын растау

Өнімнің нарыққа шығуын реттеу

Өндірістік процессін бақылау

9. Құқықтық құжаттар қандай функция атқарады?

Заңды нормаларды бекіту және сақталуын қамтамасыз ету

Өнімнің дизайнын анықтау

Техникалық сипаттамаларды көрсету

10. Жобалау құжаттарының қандай түрлері бар?

Жобалау сызбалары, техникалық тапсырмалар, сметалар

Өндірістік жоспарлар, еңбек құжаттары

Пайдалану құжаттары, нұсқаулықтар

7. «Миға шабуыл» әдісі бойынша Әр топтың студенттері бір-біріне сұрақ қойып, бір-бірін бағалайды, уақыт бойынша жылдам аяқтаған топ жеңімпаз болады.

«Мақтау» әдісі бойынша формативті бағалау

Сабақ бойынша рефлексия

5

Әр студент сабақтан алған әсерлерімен, ойларымен бөліседі

1. Сабақтан алған әсерім.....

2. Бүгінгі сабақта ...... үйрендім

3. Менің ......... қолымнан келді

4. Мен таңғалдым.......

5. Өз-өзімді мақтан етемін.....

6. Достарымның ...... үшін мақтаймын

7. Мен үшін ....... жаңалық болды

8. ........... қолымнан келді

9. Болашақта ...... ескеру керек екен

10. Менің жетістіктерім .........

11. Бүгін мен ........білдім

12. .............өте қызықты

Бағалау

3

Оқытушы студенттерді бағалайды, қойылған баллдарға пікір айтады

Үй тапсырмасы

2

1. Немцов М.В. Электротехника және электроника 2015

2. Техникалық құжаттардың түрлері тақырыбын оқып келу

3. Электронды схемаларды қолдануда қандай құжат түрлері қолданылады?
