Тұрақты ток 10ЖМБ физика

«Тұрақты ток» бөлімі бойынша жиынтық бағалау.10 сынып ЖМБ.

Оқу мақсаттары 10.3.2.1 –- сыртқы тізбектегі электр қозғаушы күші пен кернеу түсуінің айырмашылығын түсіну10.3.2.3- толық тізбек үшін Ом заңын қолдану және қысқа тұйықталудың салдарын түсіну;

10.3.2.2 - өткізгіштерді аралас жалғауды зерттеу;

Бағалау критерийлері

өткізгіштерді аралас жалғауды зерттейді;

сыртқы тізбектегі электр қозғаушы күші пен кернеу түсуінің айырмашылығын түсінеді;

толық тізбек үшін Ом заңын қолданады;

Ойлау дағдыларының Қолдану, жоғары деңгей дағдылары

деңгейлері

Орындау уақыты 25 минут

Тапсырмалар

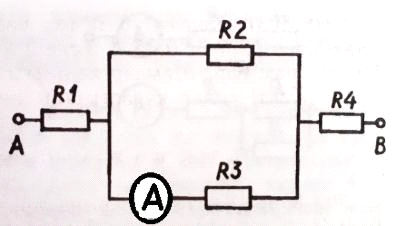

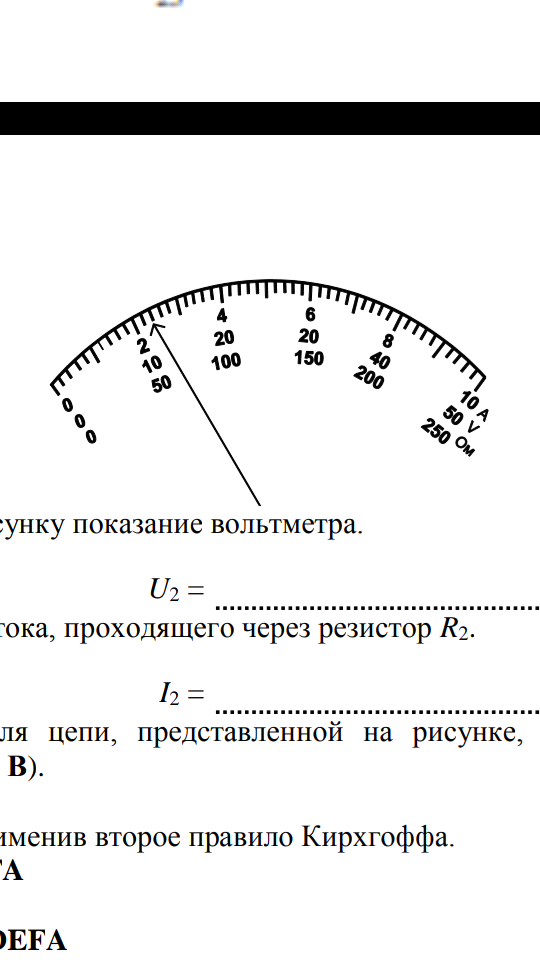

1.Бірінші суреттегі кедергінің мәндері R₁=2 Ом, R₂=10 Ом, R₃=15 Ом, R₄=4 Ом-ға тең. Екінші суретте авометр кескінделген.

1-сурет 2-сурет

• Вольтметрдің көрсетуі U= 2.2B [2]

• Жалпы кедергіні табыңыз R_АВ

[2]

• Амперметрдің көрсетуін табыңыз [2]

2.Реостаттың жылжымалы контактісінің бір қалпында I₁=1,7A ток күшін, ал вольтметр U₁=16,3 В көрсетті. Контактіні солға жылжытқан кезде амперметр I₂=2,4 A ток күшін, ал вольтметр U₂=14,7В көрсетті.

• Ток көзінің ішкі кедергісін анықтаңыз

[2]

• Ток көзінің ЭҚК-ін есептеңіз

[2]

- Қысқаша түйықталуды түсіндіріңіз [1]

3. а)Ұзындығы 2 м қорғасын өткізгішке қандай кернеу түсіру керек, егер ток күші 2 А болса. Өткізгіштің көлденең қимас ауданы 0,3мм²

• ^{Кедергіні анықаңыз} [2]

• Кернеуді табыңыз [2]

б) Ішкі кедергісі 0,5 Ом ток көзінен ЭҚК 3 В. Егер тізбекке 4,5 Ом кедергіге ие шам жалғанса, тізбектегі ток күші [2]

Балл қою кестесі

«Тұрақты ток» бөлімі бойынша жиынтық бағалаудың нәтижесіне қатысты

ата-аналарға ақпарат ұсынуға арналған рубрика
