8-cынып физикадан Электр тогының жұмысы мен қуаты, Джоуль-Ленц заңы

#1 слайд
Сабақтың тақырыбы: “ Тұрақты ток” бөлімі бойынша есептер шығару Оқу мақсаттары: 8.4.3.2 - электр сұлбаларын графикалық бейнелеуде электр тізбектерінің шартты белгілерін қолдану және олардың маңызын түсіндіру; 8.4.3.7 - өткізгіштің меншікті кедергісінің формуласын есептер шығаруда қолдану; 8.4.3.8 - тұрақты температурадағы металл өткізгіштің вольт – амперлік сипаттамасын салу және түсіндіру, алынған мәліметтерді құралдардың қателіктерін ескеріп талдау.

1 слайд

#2 слайд

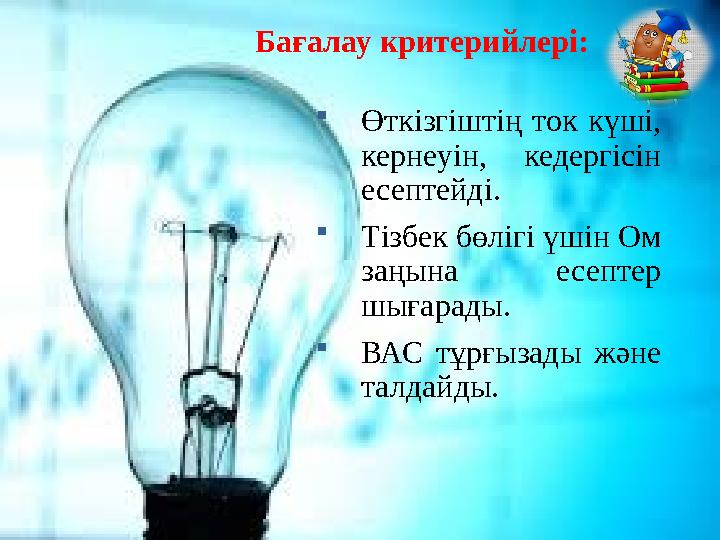

Бағалау критерийлері:  Өткізгіштің ток күші, кернеуін, кедергісін есептейді.  Тізбек бөлігі үшін Ом заңына есептер шығарады.  ВАС тұрғызады және талдайды.

2 слайд

#3 слайд
(I / W) Есептер шығару ДЕСКРИПТОРЛАР: - ЕСЕПТЕР ШАРТЫН ДҰРЫС ЖАЗАДЫ; - ШАМАЛАРДЫ ХБЖ ӨРНЕКТЕЙДІ; - ТОК КҮШІ, КЕРНЕУ, КЕДЕРГІ ФОРМУЛАЛАРЫН ЕСЕПТЕУДЕ ҚОЛДАНА АЛАДЫ; - ФОРМУЛАЛАРДЫ ТҮРЛЕНДІРЕ АЛАДЫ; - МАТЕМАТИКАЛЫҚ ЕСЕПТЕУЛЕРДІ ДҰРЫС ЖҮРГІЗЕ АЛАДЫ.

3 слайд

#4 слайд

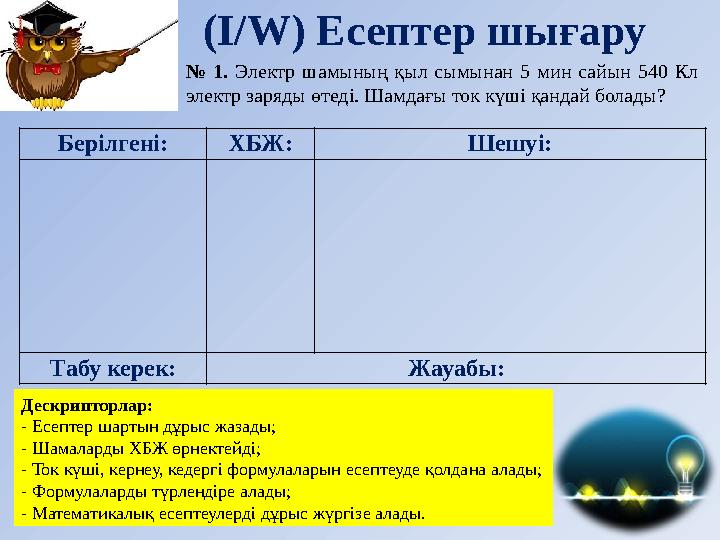

(І/ W ) Есептер шығару Дескрипторлар: - Есептер шартын дұрыс жазады; - Шамаларды ХБЖ өрнектейді; - Ток күші, кернеу, кедергі формулаларын есептеуде қолдана алады; - Формулаларды түрлендіре алады; - Математикалық есептеулерді дұрыс жүргізе алады. № 1. Электр шамының қыл сымынан 5 мин сайын 540 Кл электр заряды өтеді. Шамдағы ток күші қандай болады? Берілгені: ХБЖ: Шешуі: Табу керек: Жауабы:

4 слайд

#5 слайд

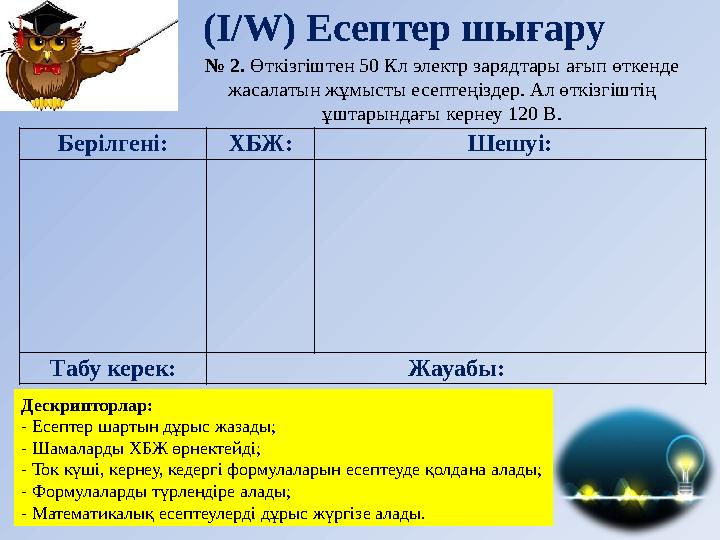

(І/ W ) Есептер шығару Дескрипторлар: - Есептер шартын дұрыс жазады; - Шамаларды ХБЖ өрнектейді; - Ток күші, кернеу, кедергі формулаларын есептеуде қолдана алады; - Формулаларды түрлендіре алады; - Математикалық есептеулерді дұрыс жүргізе алады. № 2. Өткізгіштен 50 Кл электр зарядтары ағып өткенде жасалатын жұмысты есептеңіздер. Ал өткізгіштің ұштарындағы кернеу 120 В. Берілгені: ХБЖ: Шешуі: Табу керек: Жауабы:

5 слайд

#6 слайд

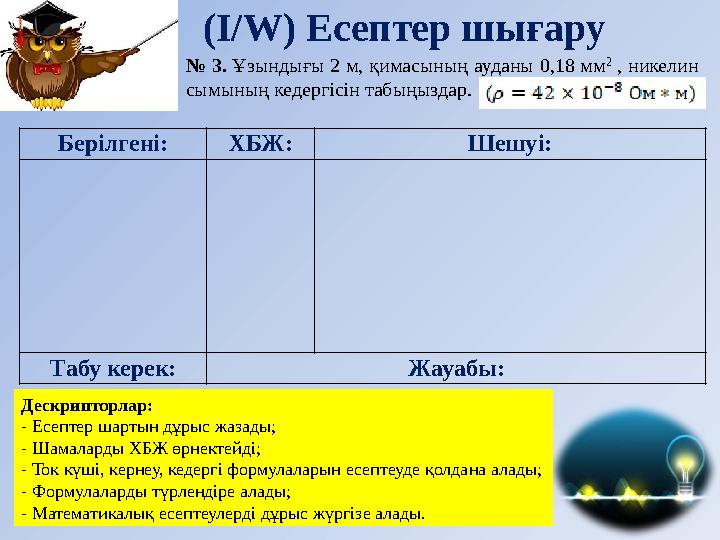

(І/ W ) Есептер шығару Дескрипторлар: - Есептер шартын дұрыс жазады; - Шамаларды ХБЖ өрнектейді; - Ток күші, кернеу, кедергі формулаларын есептеуде қолдана алады; - Формулаларды түрлендіре алады; - Математикалық есептеулерді дұрыс жүргізе алады. № 3. Ұзындығы 2 м, қимасының ауданы 0,18 мм 2  , никелин сымының кедергісін табыңыздар. Берілгені: ХБЖ: Шешуі: Табу керек: Жауабы:

6 слайд

#7 слайд

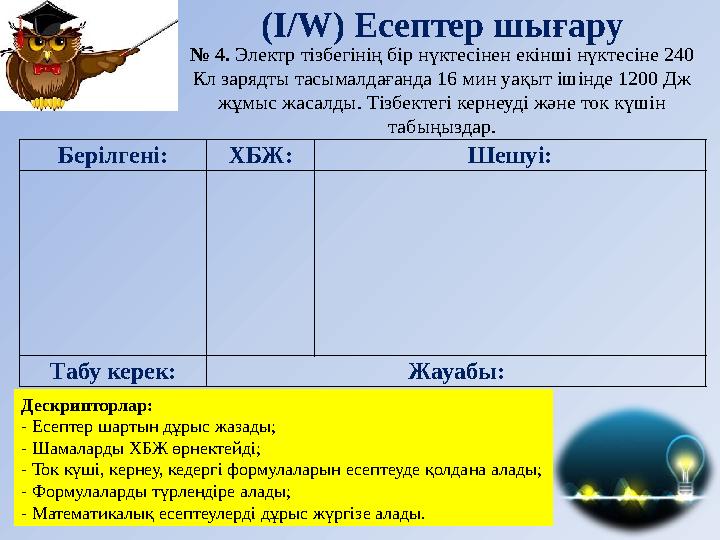

(І/ W ) Есептер шығару Дескрипторлар: - Есептер шартын дұрыс жазады; - Шамаларды ХБЖ өрнектейді; - Ток күші, кернеу, кедергі формулаларын есептеуде қолдана алады; - Формулаларды түрлендіре алады; - Математикалық есептеулерді дұрыс жүргізе алады. № 4. Электр тізбегінің бір нүктесінен екінші нүктесіне 240 Кл зарядты тасымалдағанда 16 мин уақыт ішінде 1200 Дж жұмыс жасалды. Тізбектегі кернеуді және ток күшін табыңыздар. Берілгені: ХБЖ: Шешуі: Табу керек: Жауабы:

7 слайд

#8 слайд
Рефлексия

8 слайд

#9 слайд

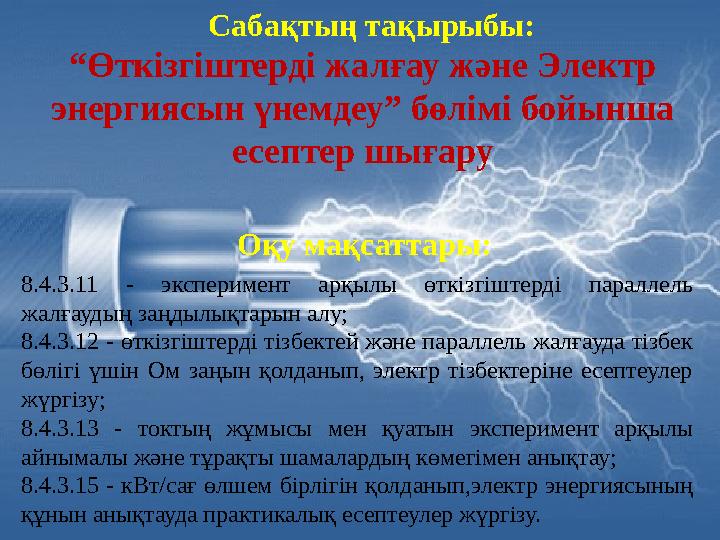

Сабақтың тақырыбы: “ Өткізгіштерді жалғау және Электр энергиясын үнемдеу” бөлімі бойынша есептер шығару Оқу мақсаттары: 8.4.3.11 - эксперимент арқылы өткізгіштерді параллель жалғаудың заңдылықтарын алу; 8.4.3.12 - өткізгіштерді тізбектей және параллель жалғауда тізбек бөлігі үшін Ом заңын қолданып, электр тізбектеріне есептеулер жүргізу; 8.4.3.13 - токтың жұмысы мен қуатын эксперимент арқылы айнымалы және тұрақты шамалардың көмегімен анықтау; 8.4.3.15 - кВт/сағ өлшем бірлігін қолданып,электр энергиясының құнын анықтауда практикалық есептеулер жүргізу.

9 слайд

#10 слайд

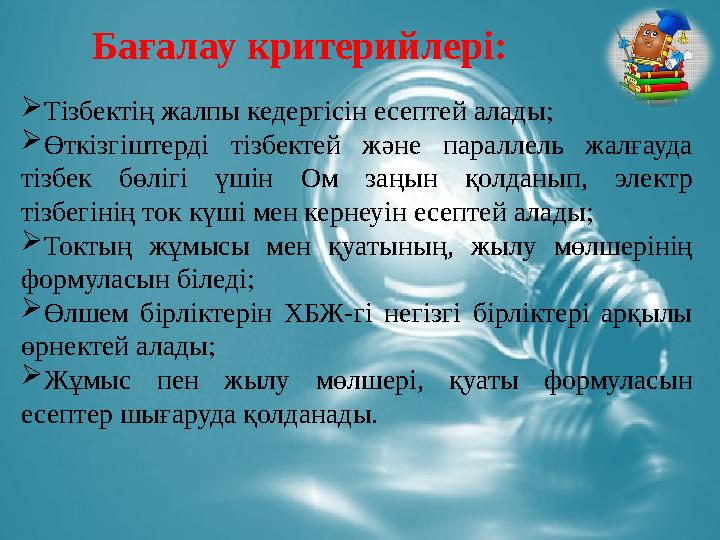

Бағалау критерийлері:  Т ізбектің жалпы кедергісін есептей алады;  Өткізгіштерді тізбектей және параллель жалғауда тізбек бөлігі үшін Ом заңын қолданып, электр тізбегінің ток күші мен кернеуін есептей алады;  Токтың жұмысы мен қуатының, жылу мөлшерінің формуласын біледі;  Өлшем бірліктерін ХБЖ-гі негізгі бірліктері арқылы өрнектей алады;  Жұмыс пен жылу мөлшері, қуаты формуласын есептер шығаруда қолданады.

10 слайд

#11 слайд

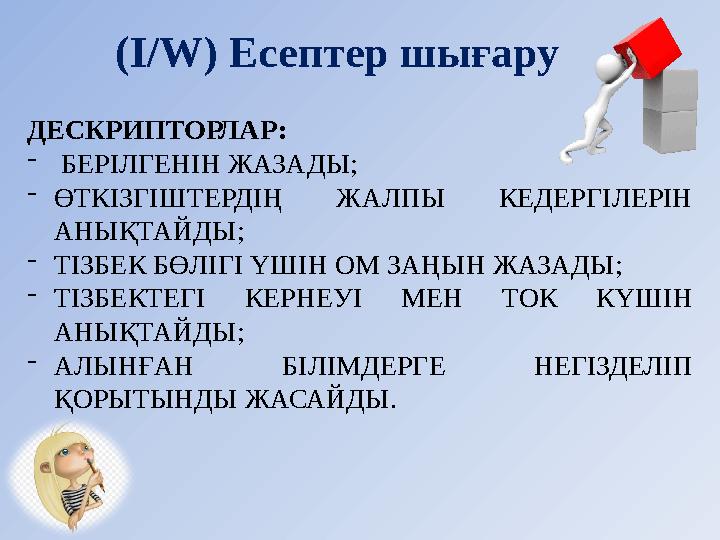

(I / W) Есептер шығару ДЕСКРИПТОРЛАР: - БЕРІЛГЕНІН ЖАЗАДЫ; - ӨТКІЗГІШТЕРДІҢ ЖАЛПЫ КЕДЕРГІЛЕРІН АНЫҚТАЙДЫ; - ТІЗБЕК БӨЛІГІ ҮШІН ОМ ЗАҢЫН ЖАЗАДЫ; - ТІЗБЕКТЕГІ КЕРНЕУІ МЕН ТОК КҮШІН АНЫҚТАЙДЫ; - АЛЫНҒАН БІЛІМДЕРГЕ НЕГІЗДЕЛІП ҚОРЫТЫНДЫ ЖАСАЙДЫ.

11 слайд

#12 слайд

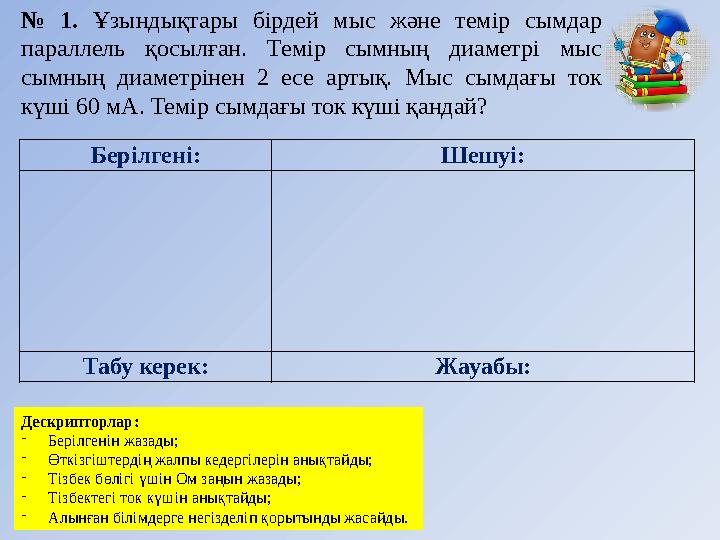

№ 1. Ұзындықтары бірдей мыс және темір сымдар параллель қосылған. Темір сымның диаметрі мыс сымның диаметрінен 2 есе артық. Мыс сымдағы ток күші 60 мА. Темір сымдағы ток күші қандай? Берілгені: Шешуі: Табу керек: Жауабы: Дескрипторлар : - Берілгенін жазады; - Өткізгіштердің жалпы кедергілерін анықтайды; - Тізбек бөлігі үшін Ом заңын жазады; - Тізбектегі ток күшін анықтайды; - Алынған білімдерге негізделіп қорытынды жасайды.

12 слайд

#13 слайд

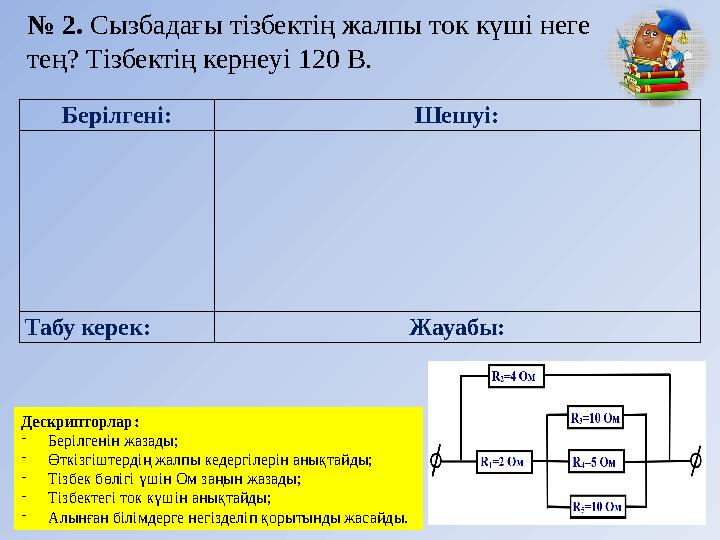

№ 2. Сызбадағы тізбектің жалпы ток күші неге тең? Тізбектің кернеуі 120 В. Берілгені: Шешуі: Табу керек: Жауабы: Дескрипторлар : - Берілгенін жазады; - Өткізгіштердің жалпы кедергілерін анықтайды; - Тізбек бөлігі үшін Ом заңын жазады; - Тізбектегі ток күшін анықтайды; - Алынған білімдерге негізделіп қорытынды жасайды.

13 слайд

#14 слайд

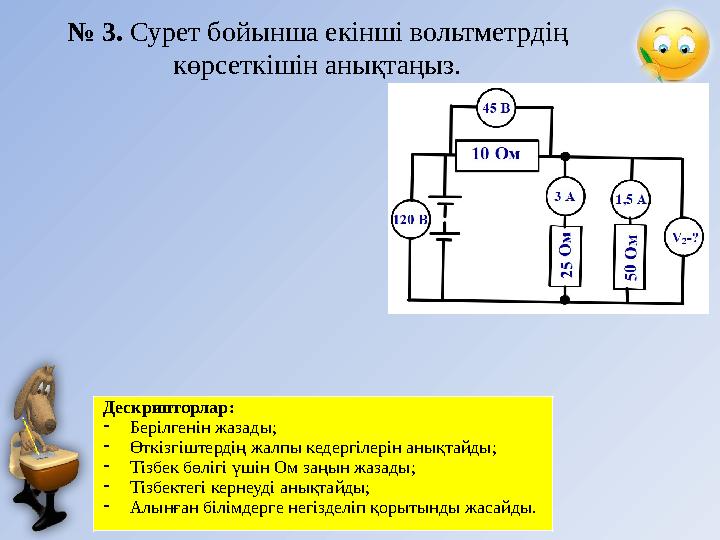

Дескрипторлар : - Берілгенін жазады; - Өткізгіштердің жалпы кедергілерін анықтайды; - Тізбек бөлігі үшін Ом заңын жазады; - Тізбектегі кернеуді анықтайды; - Алынған білімдерге негізделіп қорытынды жасайды.№ 3. Сурет бойынша екінші вольтметрдің көрсеткішін анықтаңыз.

14 слайд

#15 слайд

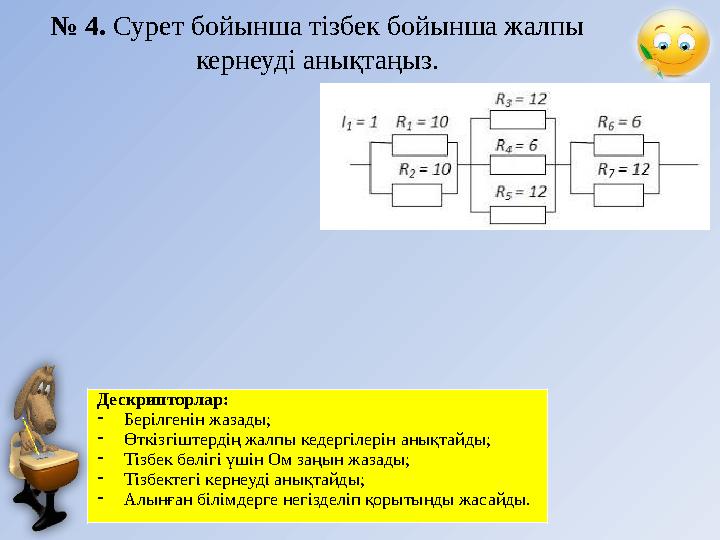

Дескрипторлар : - Берілгенін жазады; - Өткізгіштердің жалпы кедергілерін анықтайды; - Тізбек бөлігі үшін Ом заңын жазады; - Тізбектегі кернеуді анықтайды; - Алынған білімдерге негізделіп қорытынды жасайды.№ 4. Сурет бойынша тізбек бойынша жалпы кернеуді анықтаңыз.

15 слайд

#16 слайд

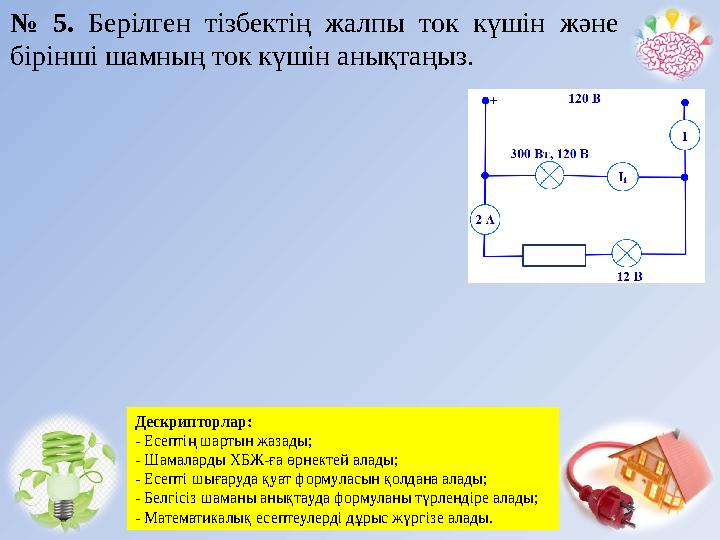

№ 5. Берілген тізбектің жалпы ток күшін және бірінші шамның ток күшін анықтаңыз. Дескрипторлар: - Есептің шартын жазады; - Шамаларды ХБЖ-ға өрнектей алады; - Есепті шығаруда қуат формуласын қолдана алады; - Белгісіз шаманы анықтауда формуланы түрлендіре алады; - Математикалық есептеулерді дұрыс жүргізе алады.

16 слайд

#17 слайд

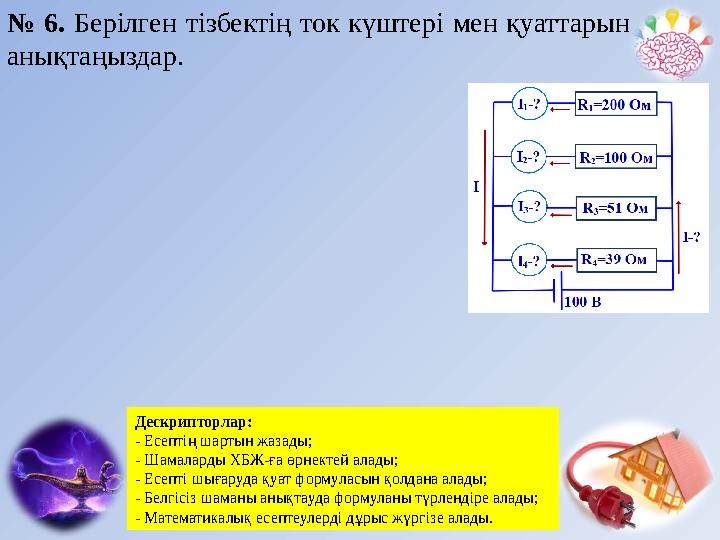

№ 6. Берілген тізбектің ток күштері мен қуаттарын анықтаңыздар. Дескрипторлар: - Есептің шартын жазады; - Шамаларды ХБЖ-ға өрнектей алады; - Есепті шығаруда қуат формуласын қолдана алады; - Белгісіз шаманы анықтауда формуланы түрлендіре алады; - Математикалық есептеулерді дұрыс жүргізе алады.

17 слайд

#18 слайд

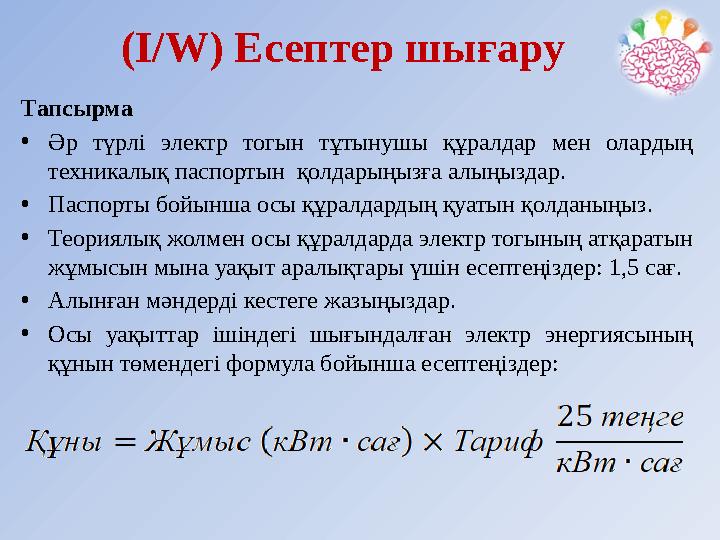

Тапсырма • Әр түрлі электр тогын тұтынушы құралдар мен олардың техникалық паспортын қолдарыңызға алыңыздар. • Паспорты бойынша осы құралдардың қуатын қолданыңыз. • Теориялық жолмен осы құралдарда электр тогының атқаратын жұмысын мына уақыт аралықтары үшін есептеңіздер: 1,5 сағ. • Алынған мәндерді кестеге жазыңыздар . • Осы уақыттар ішіндегі шығындалған электр энергиясының құнын төмендегі формула бойынша есептеңіздер :(І/ W ) Есептер шығару

18 слайд

#19 слайд

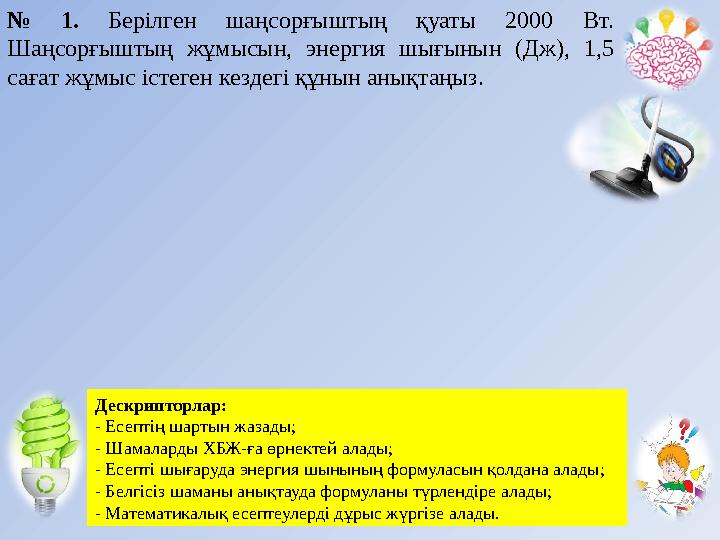

№ 1. Берілген шаңсорғыштың қуаты 2000 Вт. Шаңсорғыштың жұмысын, энергия шығынын (Дж), 1,5 сағат жұмыс істеген кездегі құнын анықтаңыз. Дескрипторлар: - Есептің шартын жазады; - Шамаларды ХБЖ-ға өрнектей алады; - Есепті шығаруда энергия шынының формуласын қолдана алады; - Белгісіз шаманы анықтауда формуланы түрлендіре алады; - Математикалық есептеулерді дұрыс жүргізе алады.

19 слайд

#20 слайд

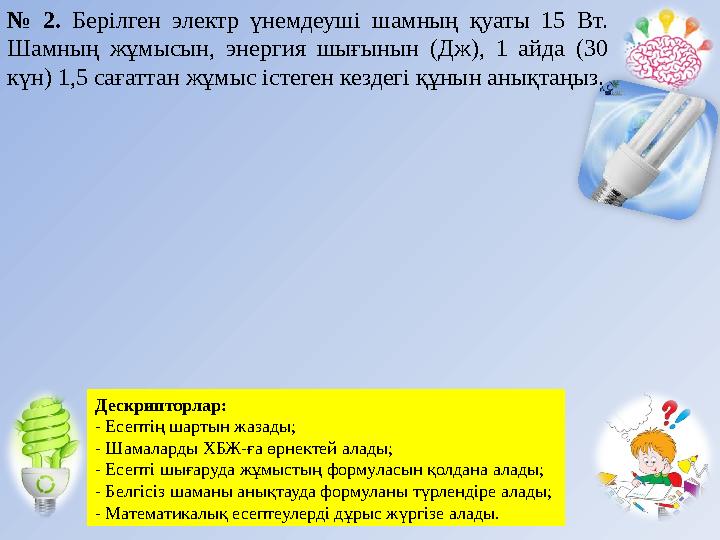

№ 2. Берілген электр үнемдеуші шамның қуаты 15 Вт. Шамның жұмысын, энергия шығынын (Дж), 1 айда (30 күн) 1,5 сағаттан жұмыс істеген кездегі құнын анықтаңыз. Дескрипторлар: - Есептің шартын жазады; - Шамаларды ХБЖ-ға өрнектей алады; - Есепті шығаруда жұмыстың формуласын қолдана алады; - Белгісіз шаманы анықтауда формуланы түрлендіре алады; - Математикалық есептеулерді дұрыс жүргізе алады.

20 слайд

#21 слайд
РЕФЛЕКСИЯ

21 слайд

#22 слайд

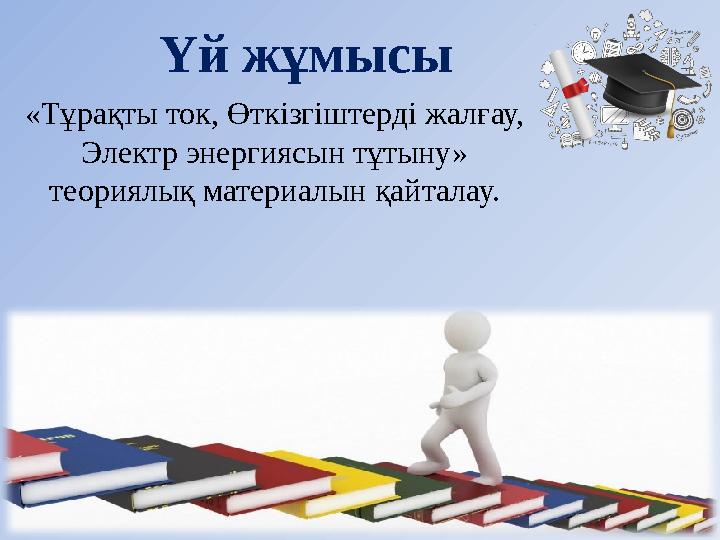

Үй жұмысы «Тұрақты ток, Өткізгіштерді жалғау, Электр энергиясын тұтыну» теориялық материалын қайталау.
