#1 слайд
Айнымалы ток. Айнымалы ток тізбегіндегі актив кедергі .Сыйымд ылық кедергі .Индукти втік кедергі.

1 слайд

#2 слайд
1.Айнымалы ток ,оны алу 2.Айнымалы токтың ток күшінің, кернеудің және ЭҚК –інің лездікпен максимал мәндері. 3.Айнымалы токтың кернеу мен ток күшінің және ЭКҚ- інің графиктері.

2 слайд

#3 слайд

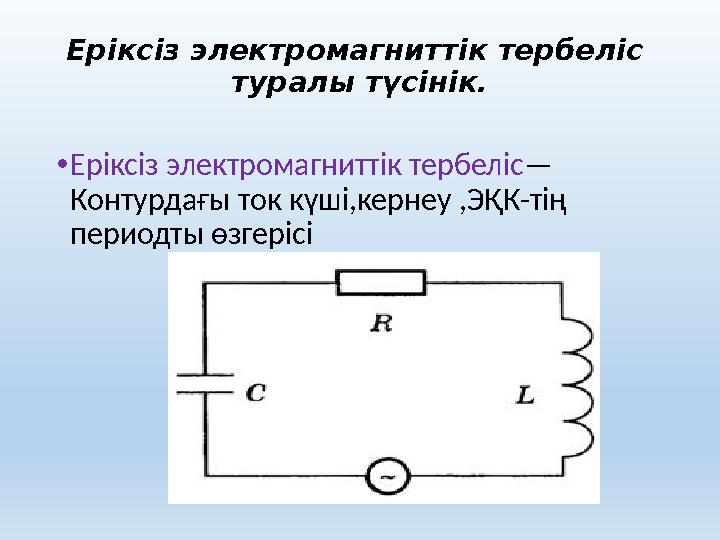

Еріксіз электромагниттік тербеліс туралы түсінік. •Еріксіз электромагниттік тербеліс— Контурдағы ток күші,кернеу ,ЭҚК-тің периодты өзгерісі

3 слайд

#4 слайд
•Айнымалы ток - бұл уақыт бойынша периодтыі түрде өзгеретін ток. • Тізбекте синусоидалы өзгеретін ток болу үшін ,синусоидалы өзгеретін электр өрісінің ЭҚК-і болу керек •. Өмірде синусоидалы ЭҚК-ін электр станциядағы айнымалы ток генераторы өндіреді.

4 слайд

#5 слайд
•Раманың айналуы кезінде магнит ағыны мына заң бойынша өзгереді: cosBSФ tBSФ t   cos 

5 слайд

#6 слайд
•ЭМИ заңы бойынша •Магнит ағынынан туынды табамыз •ЭҚК амплитудасы: dt d е   )sin()cos( tBStBSе  BSE m 

6 слайд

#7 слайд
•Тербелістің ЭҚК теңдеуі: •Егер тізбек тұйық болса, онда тізбекте ток жүреді.. •Айнымалы токтың өндірістік жиілігі 50Гц tEе m sin tIi tUu m m   cos sin  

7 слайд

#8 слайд
Кернеу мен ток күшінің тербелісі

8 слайд

#9 слайд
Ток күшінің әсерлік мәні. •Токтың жылулық әсері ток бағытына тәуелді емес, сондықтан тұрақты және айнымалы ток әрекеттерін теңестіруге болады. • Тәжірибе айнымалы ток бөлетін жылу мөлшерін былай есептейтінін көрсетеді •Егер сол өткізгіштен сондай тұрақты ток жіберсек ,онда ток •бөлетін жылу былай есептеледі. • Тогда: • - действующее значение силы тока RTIQ m 2 5,0 RTIQ 2  2 mI I

9 слайд

#10 слайд
Кернеу мен ЭҚК-тің әсерлік мәндері •ЭҚК-ТІҢ ӘСЕРЛІК МӘНІ: •Кернеудің ӘСЕРЛІК МӘНІ 2 m Е Е 2 mU U

10 слайд

#11 слайд
Айнымалы ток тізбегіндегі актив кедергі •Тізбекте электр энергиясын ішкі энергияға түрлендіретін құрылғы актив кедергі д.а. •Тізбек ұштарындағы кернеу өзгерісі: sin m Uu

11 слайд

#12 слайд
•Ток күші мен кернеудің лездік мәндері бір біріне тура пропорционал. Сондықтан Ом заңы бойынша: Актив кедергісі бар тізбекте ток күші кернеумен фазасы бойынша бірдей,ал ток күші амплитудасы Im=Um/R tI R tU R u i m m   sin sin 

12 слайд

#13 слайд
Айнымалы ток тізбегіндегі конденсатор • Конденсатор астарындағы кернеу өзгерісі: •Астардағы заряд өзгерісі: •Тізбекте ток заряд өзгерісінен п.б.: i=q’ tUu mcos tCUuCq m cos

13 слайд

#14 слайд
•Ток күші амплитудасы •Конденсатордағы кернеу тербелісі амплитудасының ток күші тербелісіне байланысы сыйымдылық кедергі д.а. Тұрақты емес •Ом заңы :  mmCUI CI U X m m C  1  C m m X U I

14 слайд

#15 слайд
Тізбектегі ток күші tCUtCUqi mm  sin)cos(  ), 2 cos(   tIi m Тізбектегі ток күші кернеу тербелісінен π/2 –ге озады. Бұл,, конденсатор зарядталғанда , Ток күші максимал, ал кернеу 0-ге тең деген сөз

15 слайд

#16 слайд
Айнымалы ток тізбегіндегі катушка •Айнымалы ток тізбегінде идеал катушка. • Ток күші өзгерісі •Өздік индукцияның ЭҚК п.б. • е=-u tIi m cos tLItILiLе mm  sin)cos( 

16 слайд

#17 слайд
•кернеу •Катушкадагы ток күші өзгерісі кернеуден фазасы бойынша қалады. •Кернеу амплитудасы tLIu m sin ) 2 cos(   tUu m  mmLIU

17 слайд

#18 слайд
Катушкадағы кернеу амплитудасының ток күші амплитудасына қатынасы индуктивтік кедергі д.а. L I U X m m L  Ом ЗАҢЫ L m m X U I Ол тұрақты емес Айнымалы ток жиілігіне тура пропорционал
