Жамбыл политехникалық жоғары колледжі « Компьютерлік техниканы пайдалану және қызмет көрсету » пәні Тақырыбы: Аналық тақта компоненттерін талдау арнайы пән оқытушысы: Жакипбекова Р. К .

1 слайд

#2 слайд

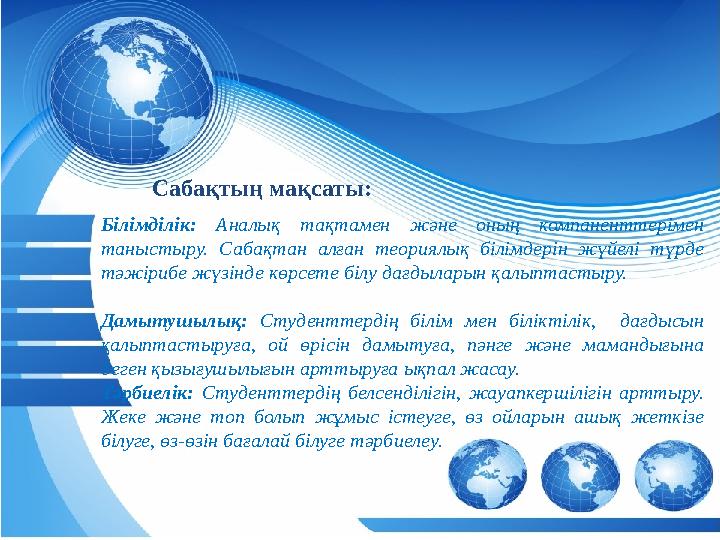

аба Білімділік: Аналық тақтамен және оның компаненттерімен таныстыру. Сабақтан алған теориялық білімдерін жүйелі түрде тәжірибе жүзінде көрсете білу дағдыларын қалыптастыру. Дамытушылық: Студенттердің білім мен біліктілік, дағдысын қалыптастыруға, ой өрісін дамытуға, пәнге және мамандығына деген қызығушылығын арттыруға ықпал жасау. Тәрбиелік: Студенттердің белсенділігін, жауапкершілігін арттыру. Жеке және топ болып жұмыс істеуге, өз ойларын ашық жеткізе білуге, өз-өзін бағалай білуге тәрбиелеу. Сабақтың мақсаты:

2 слайд

#3 слайд

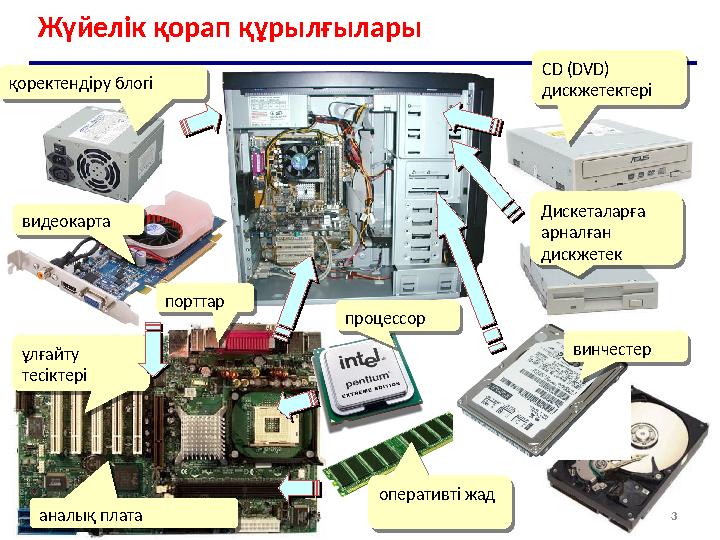

3Жүйелік қорап құрылғылары қоректендіру блогі видеокарта порттар ұлғайту тесіктері аналық плата процессор оперативті жад винчестерДискеталарға арналған дискжетек С D (DVD) дискжетектеріқоректендіру блогі видеокарта порттар ұлғайту тесіктері аналық плата процессор оперативті жад винчестер Дискеталарға арналған дискжетек С D (DVD) дискжетектері

3 слайд

#4 слайд

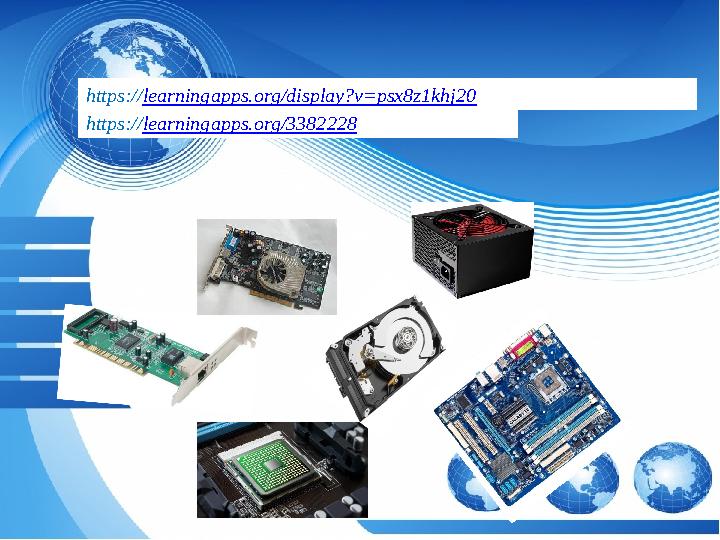

https:// learningapps.org/display?v=psx8z1khj20 https:// learningapps.org/3382228

4 слайд

#5 слайд

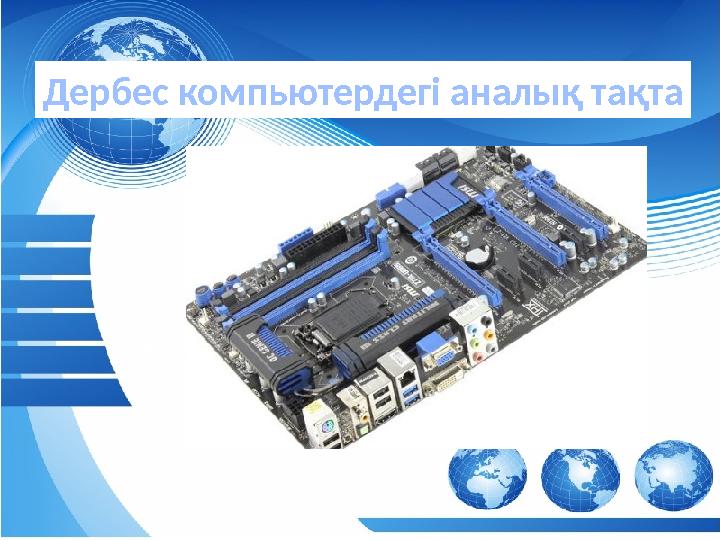

аба Дербес компьютердегі аналық тақта

5 слайд

#6 слайд

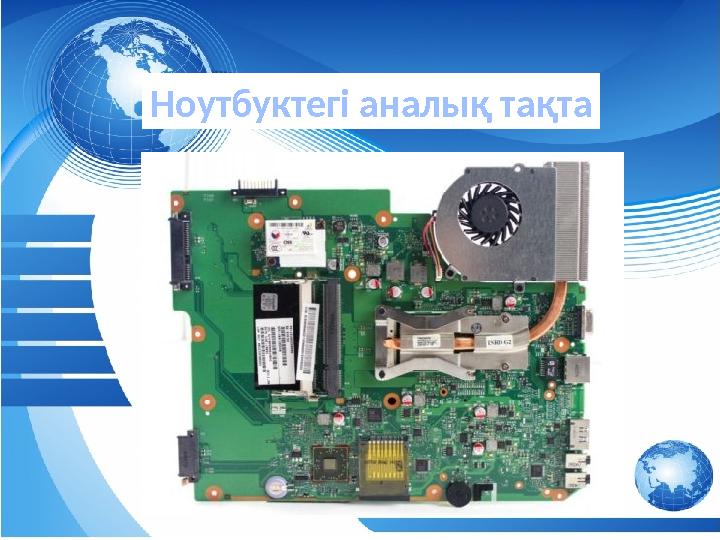

аба Ноутбуктегі аналық тақта

6 слайд

#7 слайд

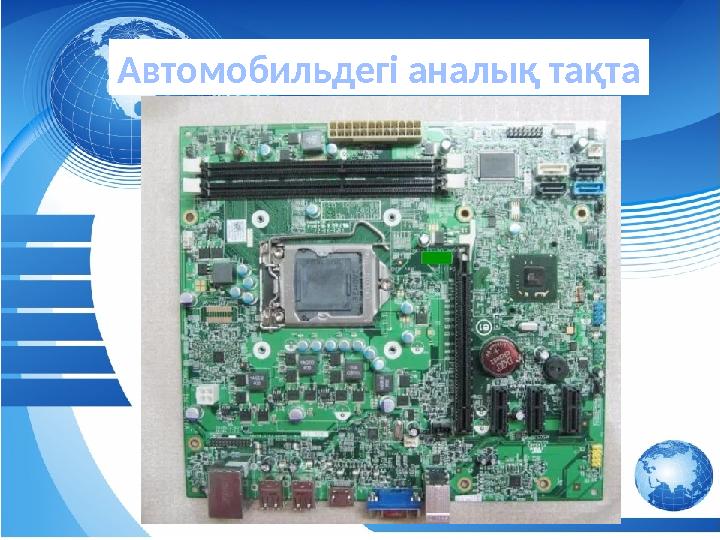

абаАвтомобильдегі аналық тақта

7 слайд

#8 слайд

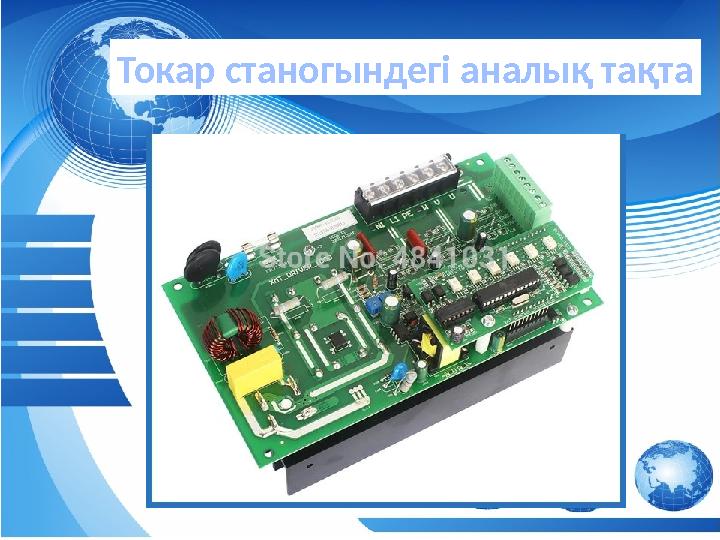

абаТокар станогындегі аналық тақта

8 слайд

#9 слайд

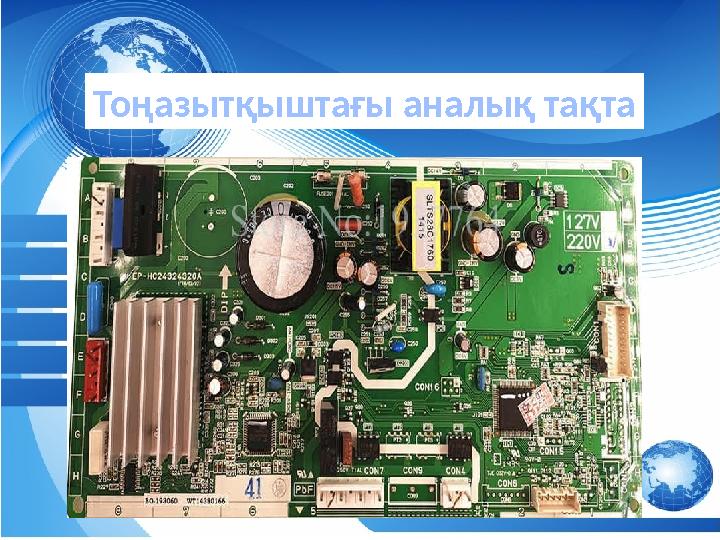

аба Тоңазытқыштағы аналық тақта

9 слайд

#10 слайд
аба Аналық тақша  (Плата материнская; motherboard) — орталық процессор, жедел жад микросхемалары, кеңейту қуыс- орындары және есептеу Машинасының басқа да кейбір жүйелік сыңарлары орналастырылған негізгі мөрлі тақша. Кез келген компьютердің негізгі құрамдас бөлігі. Ӏшкі байланыстарды басқарады және басқа құрылғылармен үзілімдер арқылы әрекеттеседі. Кейде бас немесе жүйелік тақша деп те аталады. Аналық тақта ағылшынша motherboard( сонымен б i рге mainboard атау ағылшынша қолданылады - бас тақта; с енг. ана, ана, нег i з ) - бұл (ОЗУ орталық процессор, контроллер және ОЗУ, жүктеуш i ТСҚ, енг i зу- шығарудың нег i зд i интерфейстер i н i ң контроллерлер i шындығында) дербес компьютерд i ң нег i зг i компоненттер i н бек i т i лген күрдел i көп қабатты баспа тақта. Әдеттег i дей, аналық тақта қосуы үш i н USB, PCI және PCI-Express т i ң шиналарын әдетте қолданылатын қосымша контроллерлерд i ң қосуы үш i н (слоттар ) т i ркеу i штер болады.

10 слайд

#11 слайд

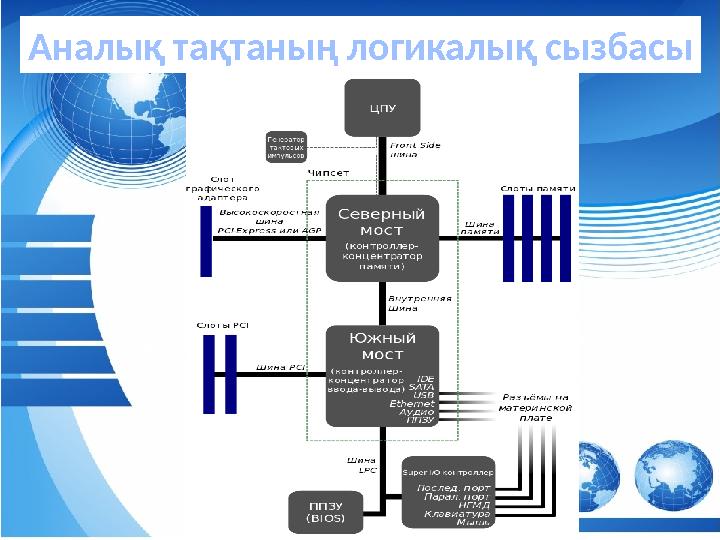

абаАналық тақтаның логикалық сызбасы

11 слайд

#12 слайд

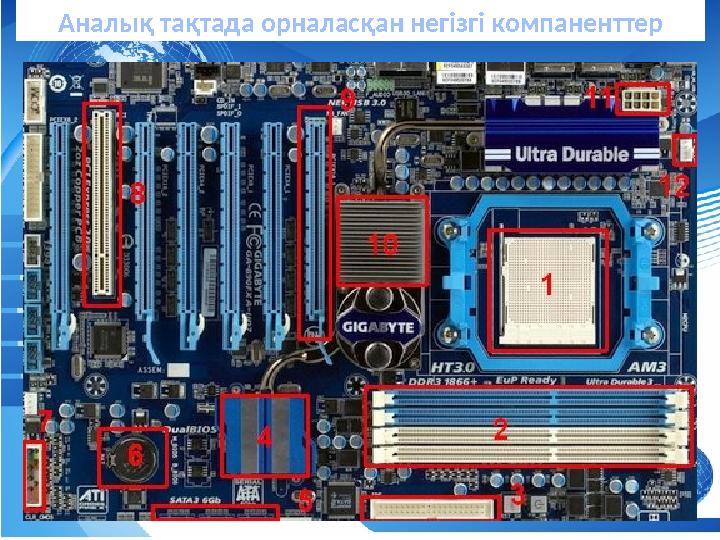

абаАналық тақтада орналасқан негізгі компаненттер

12 слайд

#13 слайд

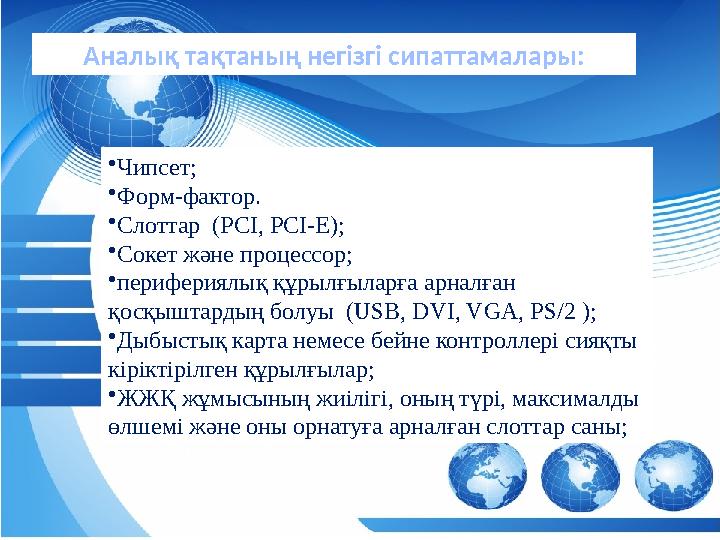

аба • Чипсет; • Форм-фактор. • Слоттар (PCI, PCI-E); • Сокет және процессор; • перифериялық құрылғыларға арналған қосқыштардың болуы (USB, DVI, VGA, PS/2 ); • Дыбыстық карта немесе бейне контроллері сияқты кіріктірілген құрылғылар; • ЖЖҚ жұмысының жиілігі, оның түрі, максималды өлшемі және оны орнатуға арналған слоттар саны;Аналық тақтаның негізгі сипаттамалары:

13 слайд

#14 слайд

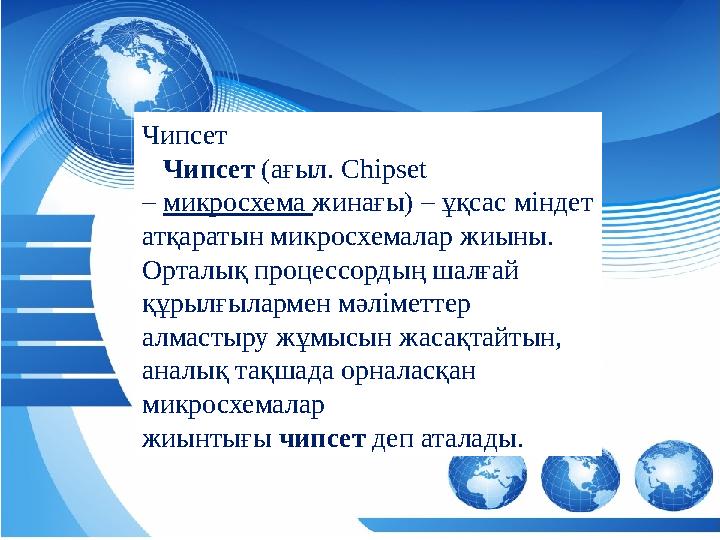

аба Чипсет     Чипсет  (ағыл. Chipset –  микросхема  жинағы) – ұқсас міндет атқаратын микросхемалар жиыны. Орталық процессордың шалғай құрылғылармен мәліметтер алмастыру жұмысын жасақтайтын, аналық тақшада орналасқан микросхемалар жиынтығы  чипсет  деп аталады.

14 слайд

#15 слайд

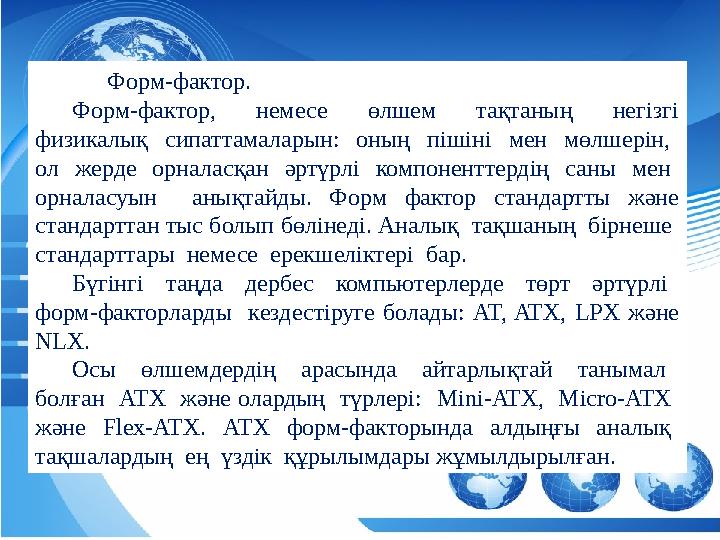

аба Форм-фактор. Форм-фактор, немесе өлшем тақтаның негізгі физикалық сипаттамаларын: оның пішіні мен мөлшерін, ол жерде орналасқан әртүрлі компоненттердің саны мен орналасуын анықтайды. Форм фактор стандартты және стандарттан тыс болып бөлінеді. Аналық тақшаның бірнеше стандарттары немесе ерекшеліктері бар. Бүгінгі таңда дербес компьютерлерде төрт әртүрлі форм-факторларды кездестіруге болады: AT, ATX, LPX және NLX. Осы өлшемдердің арасында айтарлықтай танымал болған АТХ және олардың түрлері: Mini-ATX, Micro-ATX және Flex-ATX. АТХ форм-факторында алдыңғы аналық тақшалардың ең үздік құрылымдары жұмылдырылған.

15 слайд

#16 слайд

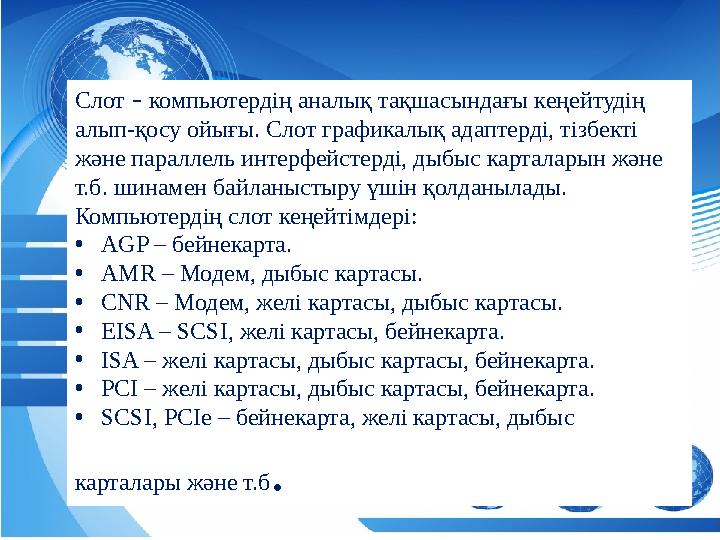

аба Слот – компьютердің аналық тақшасындағы кеңейтудің алып-қосу ойығы. Слот графикалық адаптерді, тізбекті және параллель интерфейстерді, дыбыс карталарын және т.б. шинамен байланыстыру үшін қолданылады. Компьютердің слот кеңейтімдері: • AGP – бейнекарта. • AMR – Модем, дыбыс картасы. • CNR – Модем, желі картасы, дыбыс картасы. • EISA – SCSI, желі картасы, бейнекарта. • ISA – желі картасы, дыбыс картасы, бейнекарта. • PCI – желі картасы, дыбыс картасы, бейнекарта. • SCSI, PCIe – бейнекарта, желі картасы, дыбыс карталары және т.б .

16 слайд

#17 слайд
аба https://learningapps.org/display?v=pmk781q5t20 Аналық тақтада орналасқан негізгі компаненттерді жинақта

17 слайд

#18 слайд
аба Үй жұмысы “ Аналық тақтаның шығу тарихы және даму сатылары” тақырыбында презентация дайындаңыздар
