"Ақылды жылыжай"

#1 слайд

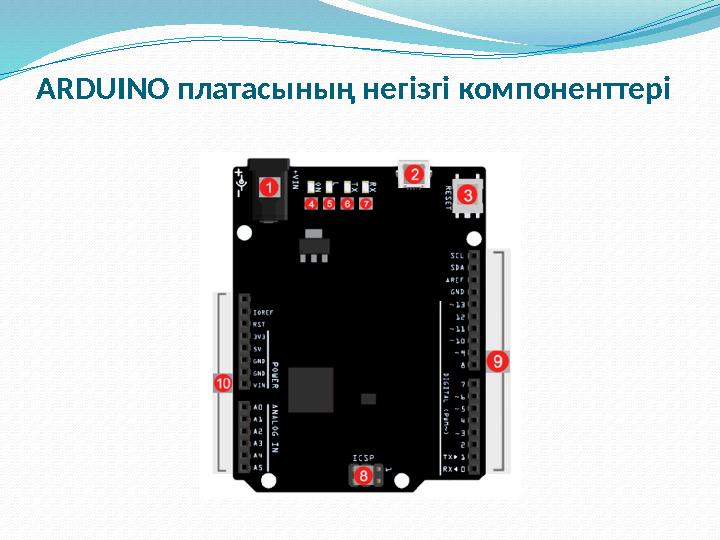

ARDUINO платасының негізгі компоненттері

1 слайд

#2 слайд

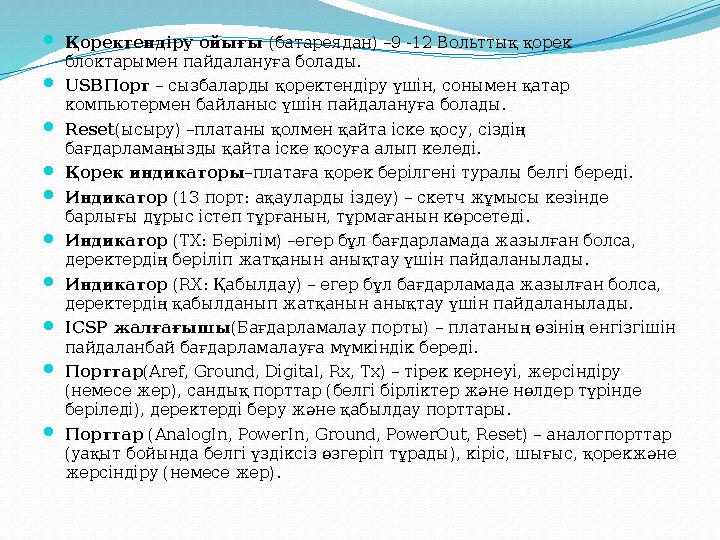

Қоректендіру ойығы (батареядан) –9 -12 Вольттық қорек блоктарымен пайдалануға болады. USBПорт – сызбаларды қоректендіру үшін, сонымен қатар компьютермен байланыс үшін пайдалануға болады. Reset(ысыру) –платаны қолмен қайта іске қосу , сіздің бағдарламаңызды қайта іске қосуға алып келеді. Қорек индикаторы–платаға қорек берілгені туралы белгі береді. Индикатор (13 порт: ақауларды іздеу) – скетч жұмысы кезінде барлығы дұрыс істеп тұрғанын, тұрмағанын көрсетеді. Индикатор (TX: Берілім) –егер бұл бағдарламада жазылған болса, деректердің беріліп жатқанын анықтау үшін пайдаланылады. Индикатор (RX: Қабылдау) – егер бұл бағдарламада жазылған болса, деректердің қабылданып жатқанын анықтау үшін пайдаланылады. ICSP жалғағышы (Бағдарламалау порты ) – платаның өзінің енгізгішін пайдаланбай бағдарламалауға мүмкіндік береді. Порттар(Aref, Ground, Digital, Rx, Tx) – тірек кернеуі, жерсіндіру (немесе жер), сандық порттар (белгі бірліктер және нөлдер түрінде беріледі), деректерді беру және қабылдау порттары. Порттар (AnalogIn, PowerIn, Ground, PowerOut, Reset) – аналогпорттар (уақыт бойында белгі үздіксіз өзгеріп тұрады ), кіріс, шығыс, қорекжәне жерсіндіру (немесе жер).

2 слайд

#3 слайд

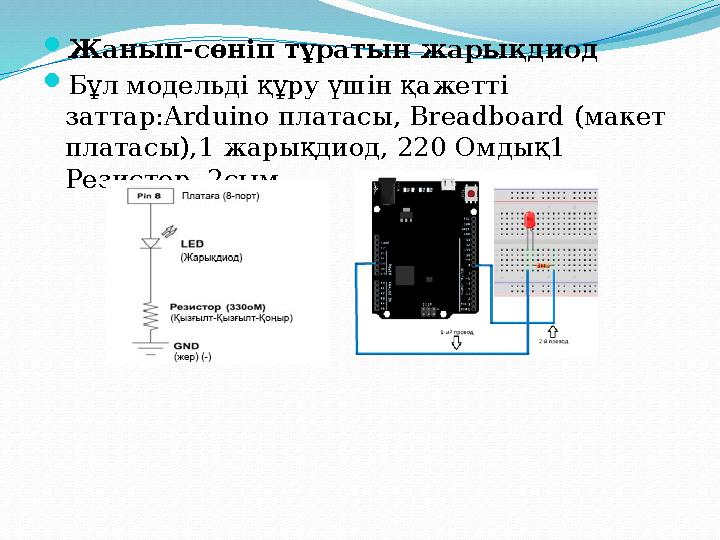

Жанып-сөніп тұратын жарықдиод Бұл модельді құру үшін қажетті заттар:Arduino платасы, Breadboard (макет платасы),1 жарықдиод, 220 Омдық1 Резистор, 2сым.

3 слайд

#4 слайд

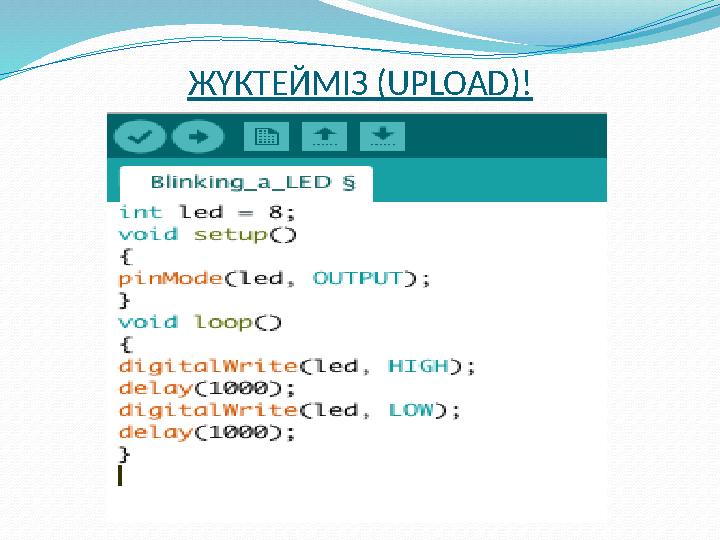

ЖҮКТЕЙМІЗ (UPLOAD)!

4 слайд

#5 слайд

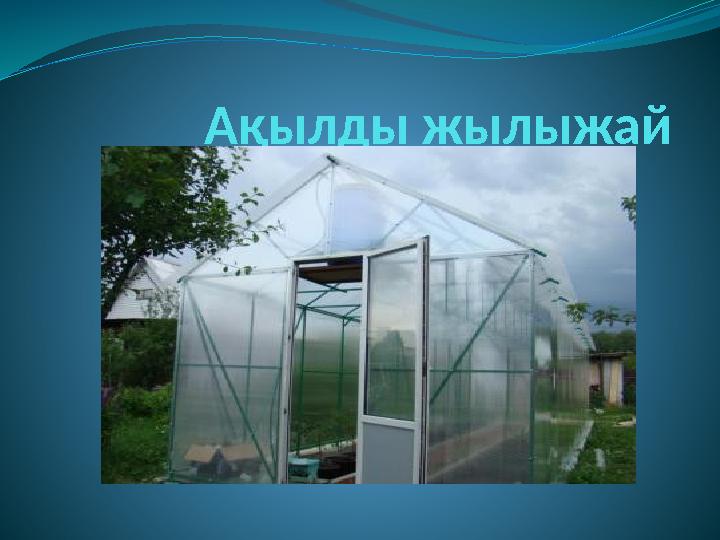

Ақылды жылыжай

5 слайд

#6 слайд

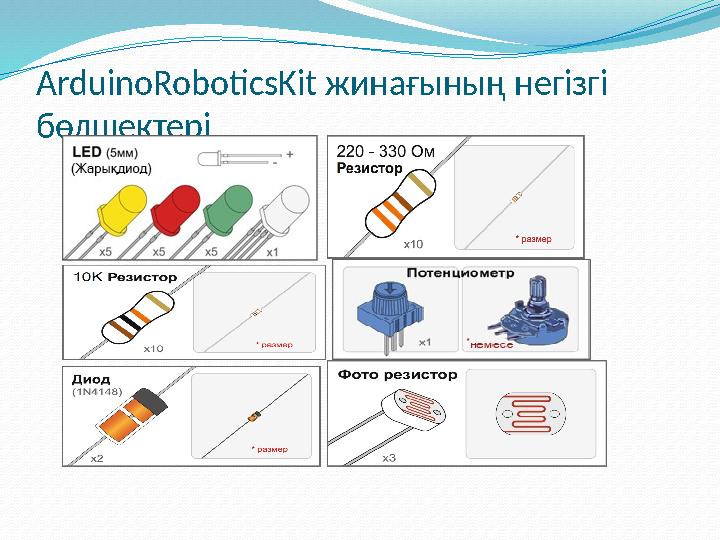

ArduinoRoboticsKit жинағының негізгі бөлшектері

6 слайд

#7 слайд

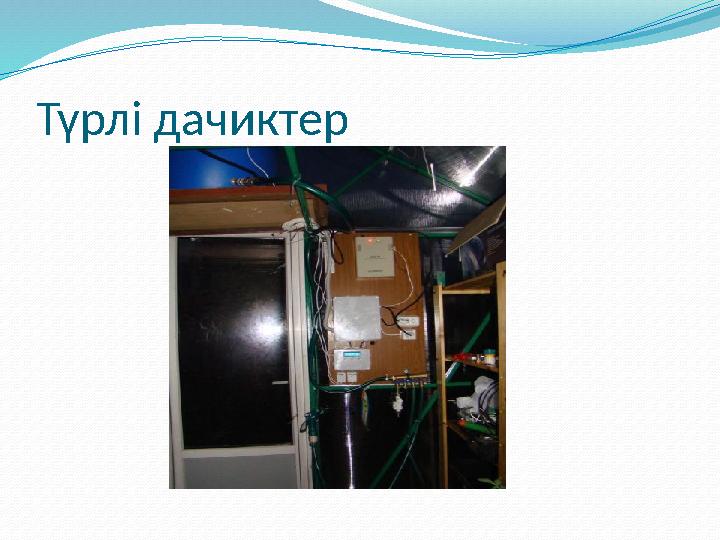

Түрлі дачиктер

7 слайд

#8 слайд

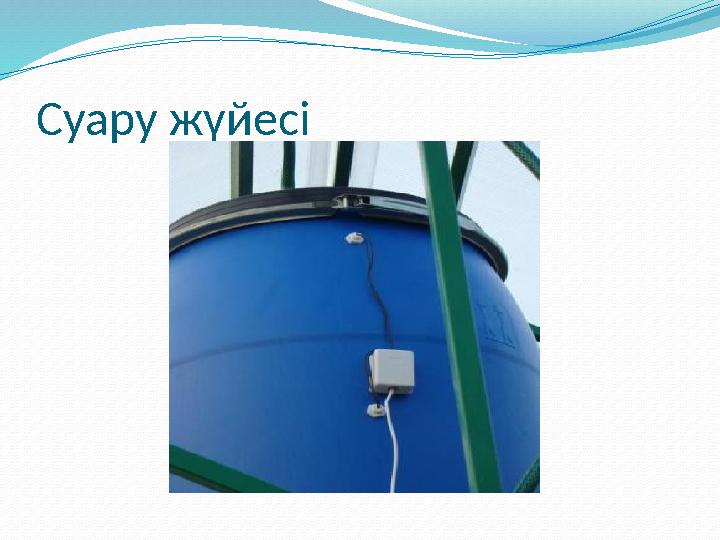

Суару жүйесі

8 слайд

#9 слайд

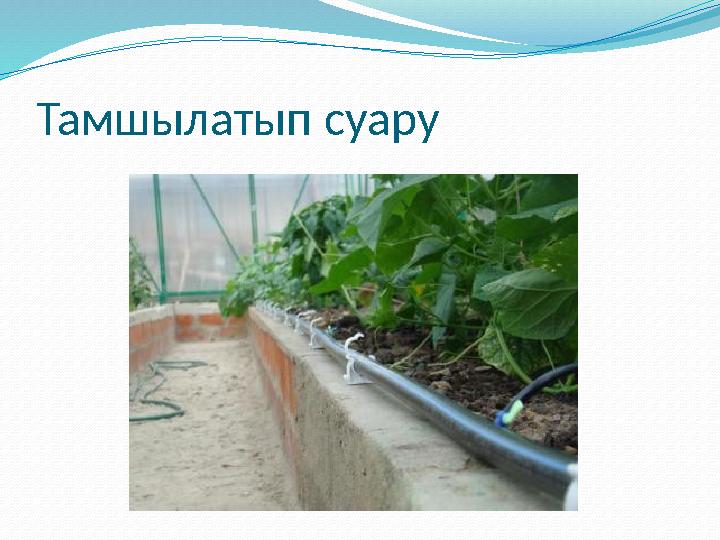

Тамшылатып суару

9 слайд

#10 слайд

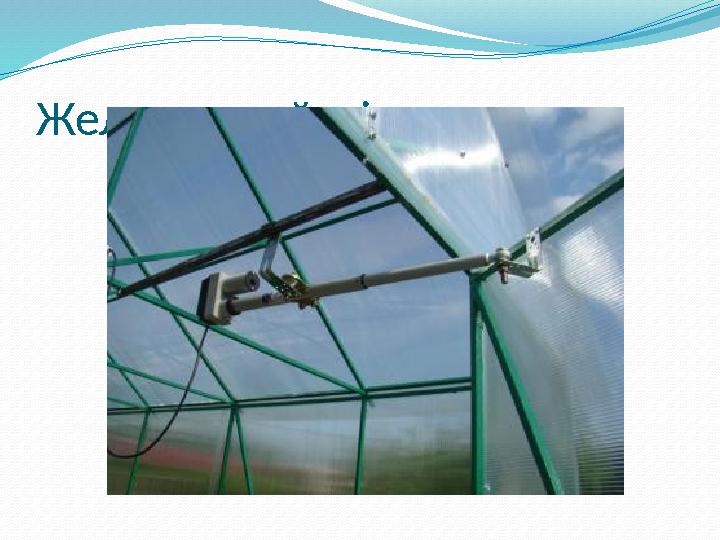

Желдету жүйесі

10 слайд

#11 слайд

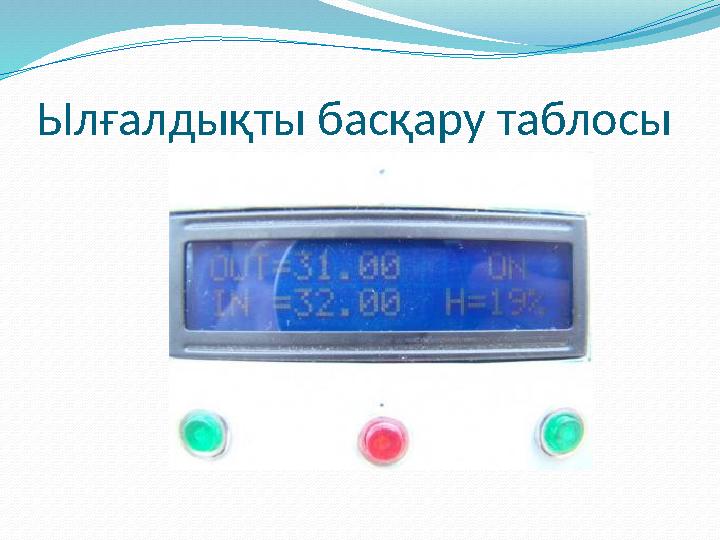

Ылғалдықты басқару таблосы

11 слайд

#12 слайд
Назарларыңызға рахмет.

12 слайд
