#1 слайд

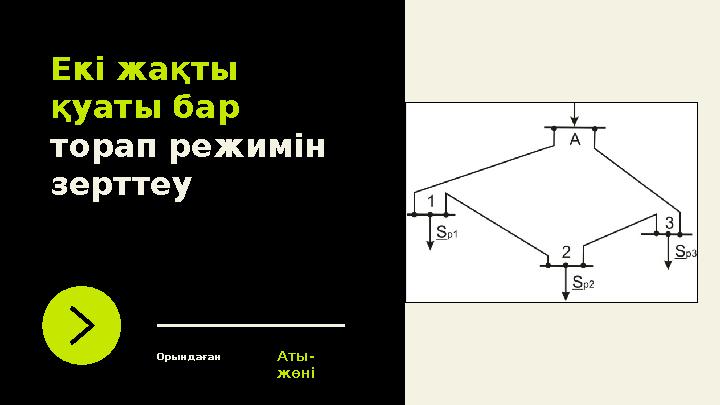

Екі жақты қуаты бар торап режимін зерттеу Орындаған Аты- жөні

1 слайд

#2 слайд

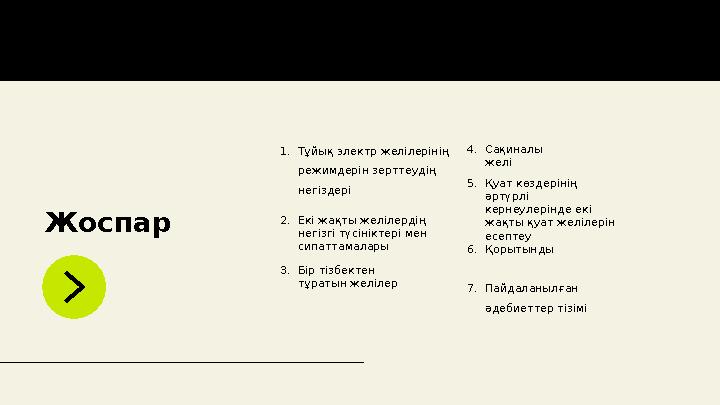

Жоспар 1. Тұйық электр желілерінің режимдерін зерттеудің негіздері 2. Екі жақты желілердің негізгі түсініктері мен сипаттамалары 3. Бір тізбектен тұратын желілер 4. Сақиналы желі 5. Қуат көздерінің әртүрлі кернеулерінде екі жақты қуат желілерін есептеу 7. Пайдаланылған әдебиеттер тізімі6. Қорытынды

2 слайд

#3 слайд

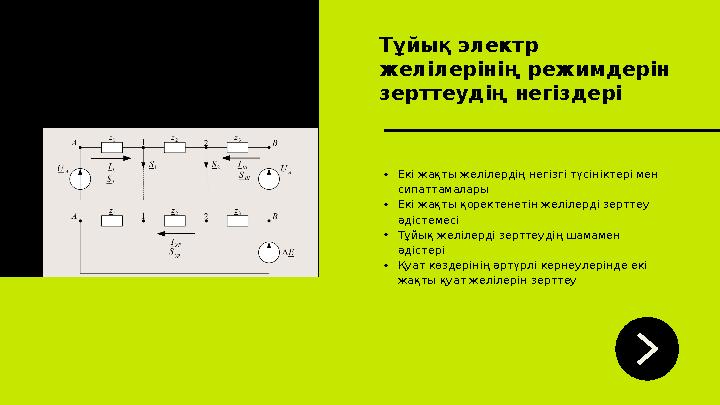

Тұйық электр желілерінің режимдерін зерттеудің негіздері • Екі жақты желілердің негізгі түсініктері мен сипаттамалары • Екі жақты қоректенетін желілерді зерттеу әдістемесі • Тұйық желілерді зерттеудің шамамен әдістері • Қуат көздерінің әртүрлі кернеулерінде екі жақты қуат желілерін зерттеу

3 слайд

#4 слайд

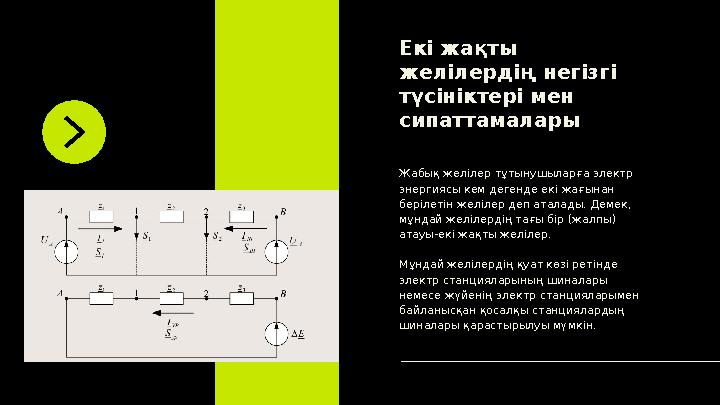

Жабық желілер тұтынушыларға электр энергиясы кем дегенде екі жағынан берілетін желілер деп аталады. Демек, мұндай желілердің тағы бір (жалпы) атауы-екі жақты желілер. Мұндай желілердің қуат көзі ретінде электр станцияларының шиналары немесе жүйенің электр станцияларымен байланысқан қосалқы станциялардың шиналары қарастырылуы мүмкін.Екі жақты желілердің негізгі түсініктері мен сипаттамалары

4 слайд

#5 слайд

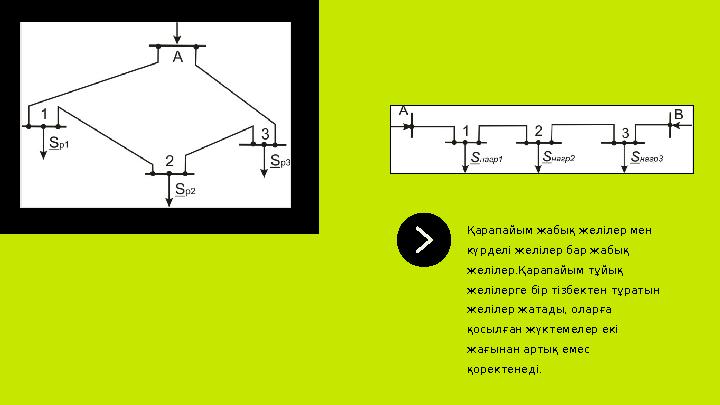

Қарапайым жабық желілер мен күрделі желілер бар жабық желілер.Қарапайым тұйық желілерге бір тізбектен тұратын желілер жатады, оларға қосылған жүктемелер екі жағынан артық емес қоректенеді.

5 слайд

#6 слайд

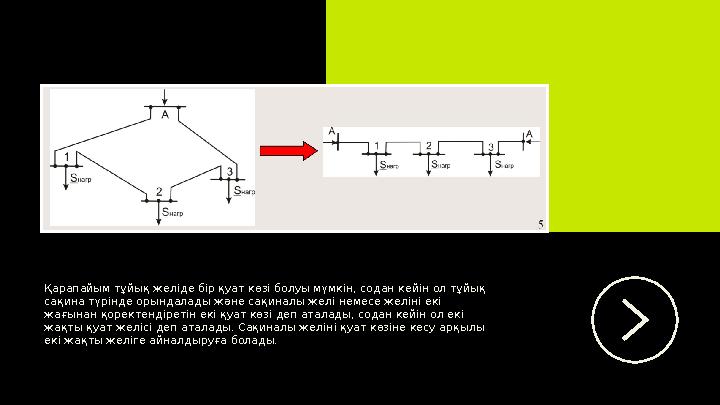

Қарапайым тұйық желіде бір қуат көзі болуы мүмкін, содан кейін ол тұйық сақина түрінде орындалады және сақиналы желі немесе желіні екі жағынан қоректендіретін екі қуат көзі деп аталады, содан кейін ол екі жақты қуат желісі деп аталады. Сақиналы желіні қуат көзіне кесу арқылы екі жақты желіге айналдыруға болады.

6 слайд

#7 слайд

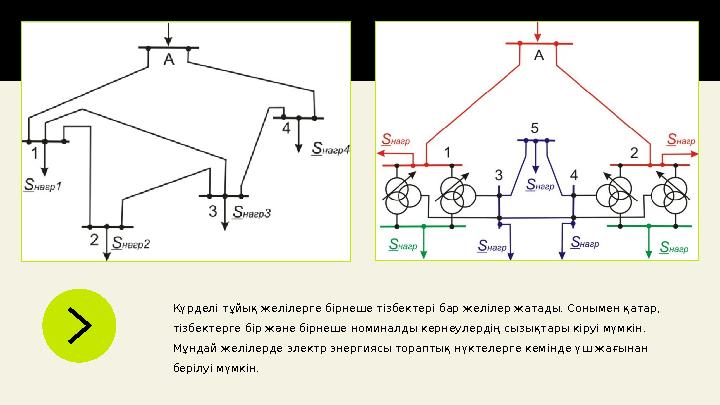

Күрделі тұйық желілерге бірнеше тізбектері бар желілер жатады. Сонымен қатар, тізбектерге бір және бірнеше номиналды кернеулердің сызықтары кіруі мүмкін. Мұндай желілерде электр энергиясы тораптық нүктелерге кемінде үш жағынан берілуі мүмкін.

7 слайд

#8 слайд

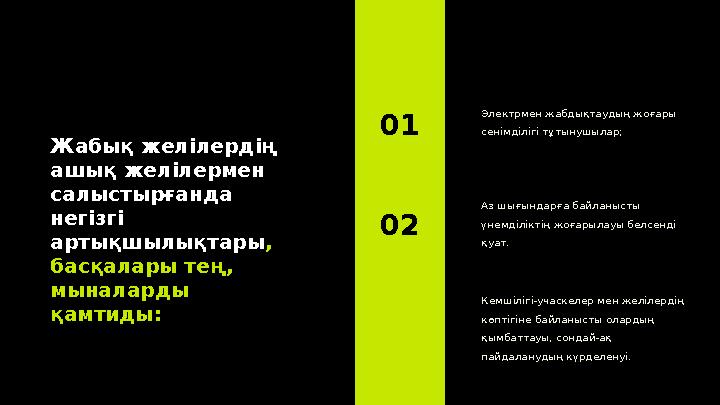

Жабық желілердің ашық желілермен салыстырғанда негізгі артықшылықтары , басқалары тең, мыналарды қамтиды: Электрмен жабдықтаудың жоғары сенімділігі тұтынушылар;01 А з шығындарға байланысты үнемділіктің жоғарылауы белсенді қуат.02 Кемшілігі-учаскелер мен желілердің көптігіне байланысты олардың қымбаттауы, сондай-ақ пайдаланудың күрделенуі.

8 слайд

#9 слайд

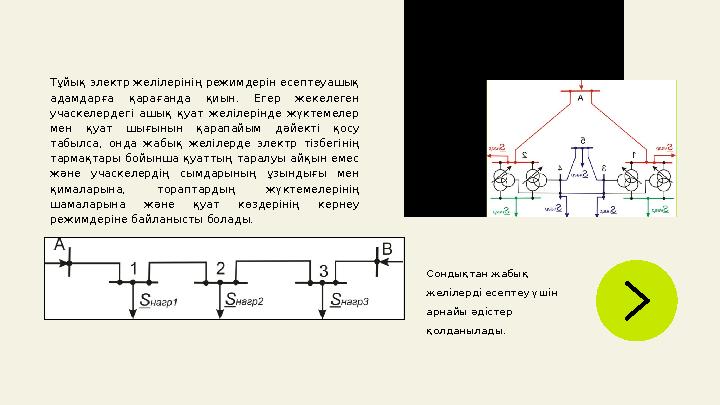

Тұйық электр желілерінің режимдерін есептеуашық адамдарға қарағанда қиын. Егер жекелеген учаскелердегі ашық қуат желілерінде жүктемелер мен қуат шығынын қарапайым дәйекті қосу табылса, онда жабық желілерде электр тізбегінің тармақтары бойынша қуаттың таралуы айқын емес және учаскелердің сымдарының ұзындығы мен қималарына, тораптардың жүктемелерінің шамаларына және қуат көздерінің кернеу режимдеріне байланысты болады. Сондықтан жабық желілерді есептеу үшін арнайы әдістер қолданылады.

9 слайд

#10 слайд

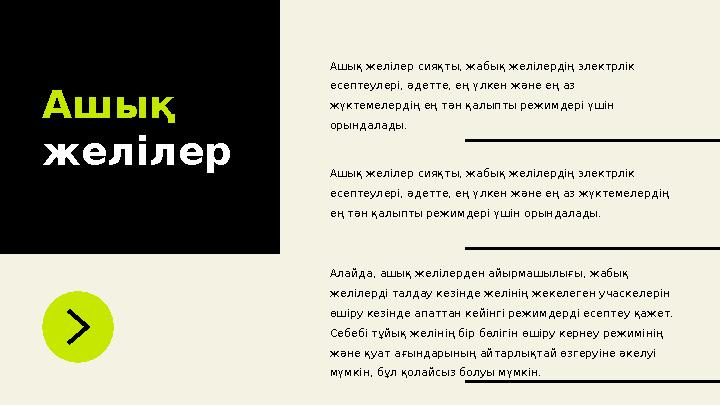

Ашық желілер Ашық желілер сияқты, жабық желілердің электрлік есептеулері, әдетте, ең үлкен және ең аз жүктемелердің ең тән қалыпты режимдері үшін орындалады. Ашық желілер сияқты, жабық желілердің электрлік есептеулері, әдетте, ең үлкен және ең аз жүктемелердің ең тән қалыпты режимдері үшін орындалады. Алайда, ашық желілерден айырмашылығы, жабық желілерді талдау кезінде желінің жекелеген учаскелерін өшіру кезінде апаттан кейінгі режимдерді есептеу қажет. Себебі тұйық желінің бір бөлігін өшіру кернеу режимінің және қуат ағындарының айтарлықтай өзгеруіне әкелуі мүмкін, бұл қолайсыз болуы мүмкін.

10 слайд

#11 слайд
Екі жақты қоректене тін желілерді есептеу әдістемесі Екі жақты қуат көзі бар желі режимін есептеу кезінде белгілі мәндер uist қуат көзінің кернеуі және жүктеме қуаты ( S1, S2 ,... Si) болып табылады. Кернеу мен қуат желінің әртүрлі нүктелері үшін берілгендіктен, есептеу дәйекті жуықтау әдісімен жүргізілуі керек. Алайда, жоғарыда сипатталған алгоритмге сәйкес, осы әдістің бірінші кезеңінде желі учаскелеріндегі қуат мәндерін желінің соңынан оның басына дәйекті түрде жылжыту арқылы анықтау керек.

11 слайд

#12 слайд

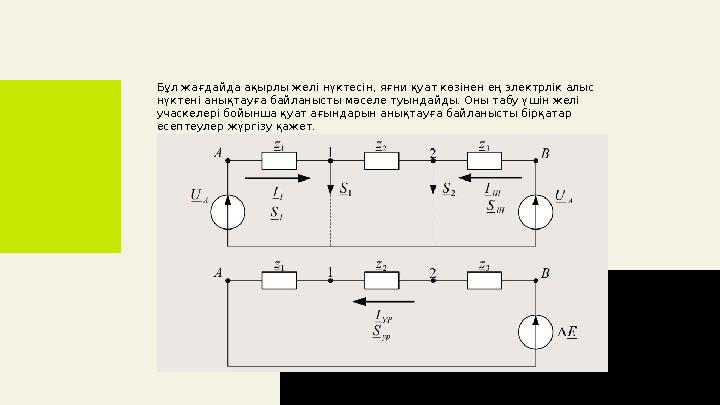

Бұл жағдайда ақырлы желі нүктесін, яғни қуат көзінен ең электрлік алыс нүктені анықтауға байланысты мәселе туындайды. Оны табу үшін желі учаскелері бойынша қуат ағындарын анықтауға байланысты бірқатар есептеулер жүргізу қажет.

12 слайд

#13 слайд

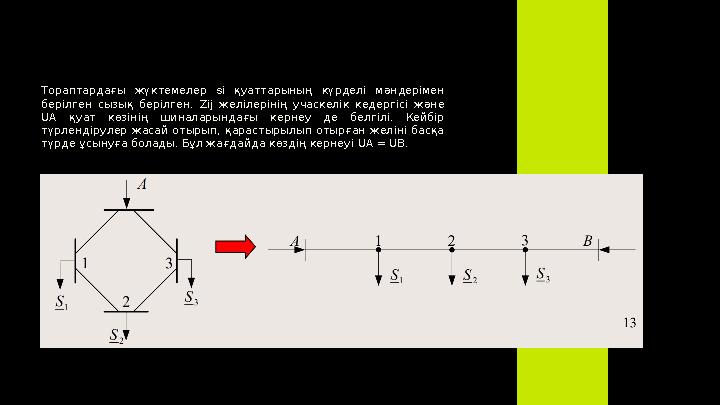

Тораптардағы жүктемелер si қуаттарының күрделі мәндерімен берілген сызық берілген. Zij желілерінің учаскелік кедергісі және UA қуат көзінің шиналарындағы кернеу де белгілі. Кейбір түрлендірулер жасай отырып, қарастырылып отырған желіні басқа түрде ұсынуға болады. Бұл жағдайда көздің кернеуі UA = UB.

13 слайд

#14 слайд

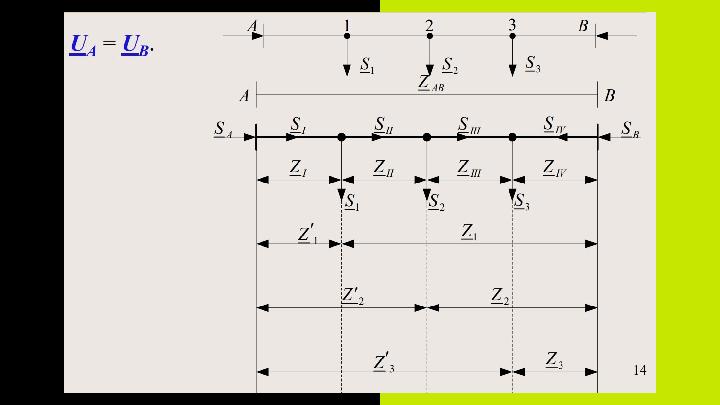

14 слайд

#15 слайд

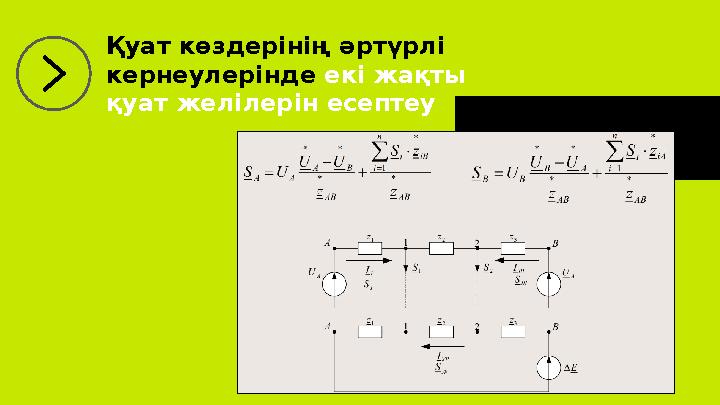

Қуат көздерінің әртүрлі кернеулерінде екі жақты қуат желілерін есептеу

15 слайд

#16 слайд

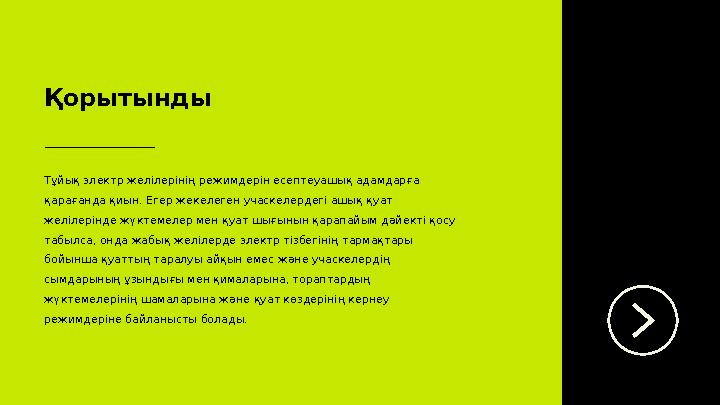

Қорытынды Тұйық электр желілерінің режимдерін есептеуашық адамдарға қарағанда қиын. Егер жекелеген учаскелердегі ашық қуат желілерінде жүктемелер мен қуат шығынын қарапайым дәйекті қосу табылса, онда жабық желілерде электр тізбегінің тармақтары бойынша қуаттың таралуы айқын емес және учаскелердің сымдарының ұзындығы мен қималарына, тораптардың жүктемелерінің шамаларына және қуат көздерінің кернеу режимдеріне байланысты болады.

16 слайд

#17 слайд
Пайдаланылға н әдебиеттер тізімі Идельчик В.И. Электрические системы и сети. - М.: Энергоатомиздат, 1989. - 588 с. 0 1 Герасименко А. А., Федин В.Т. Передача и распределение электрической энергии. – изд.2-е. – Ростов н/Д : Феникс, 2008. – 715, [2] с. – (Высшее образование) 03 Электрические системы. Т. 2. Электрические сети/ Под ред. В.А. Веникова. - М.: Высшая школа, 1971. - 440 с. 02 Боровиков В.А. и др. Электрические сети энергетических систем. Изд. 3-е, переработанное. Л., «Энергия», 1977 04

17 слайд

#18 слайд
Назар аударғандарыңызғ а рахмет

18 слайд
