Электр тогы . 8 сынып

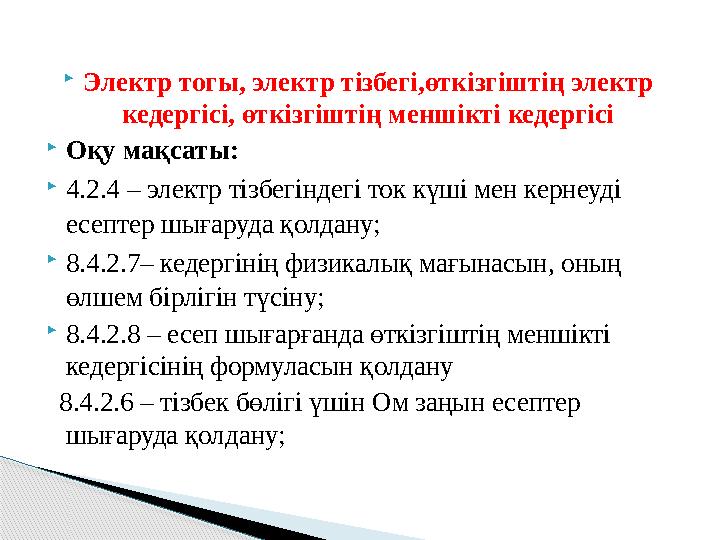

1 слайд
Электр тогы, электр тізбегі,өткiзгiштiң электр
кедергiсi, өткiзгiштiң меншiктi кедергiсi
Оқу мақсаты:
4.2.4 – электр тізбегіндегі ток күші мен кернеуді
есептер шығаруда қолдану;
8.4.2.7– кедергінің физикалық мағынасын, оның
өлшем бірлігін түсіну;
8.4.2.8 – есеп шығарғанда өткiзгiштiң меншiктi
кедергiсiнің формуласын қолдану
8.4.2.6 – тізбек бөлігі үшін Ом заңын есептер
шығаруда қолдану;
1 слайд
Электр тогы, электр тізбегі,өткiзгiштiң электр кедергiсi, өткiзгiштiң меншiктi кедергiсi Оқу мақсаты: 4.2.4 – электр тізбегіндегі ток күші мен кернеуді есептер шығаруда қолдану; 8.4.2.7– кедергінің физикалық мағынасын, оның өлшем бірлігін түсіну; 8.4.2.8 – есеп шығарғанда өткiзгiштiң меншiктi кедергiсiнің формуласын қолдану 8.4.2.6 – тізбек бөлігі үшін Ом заңын есептер шығаруда қолдану;

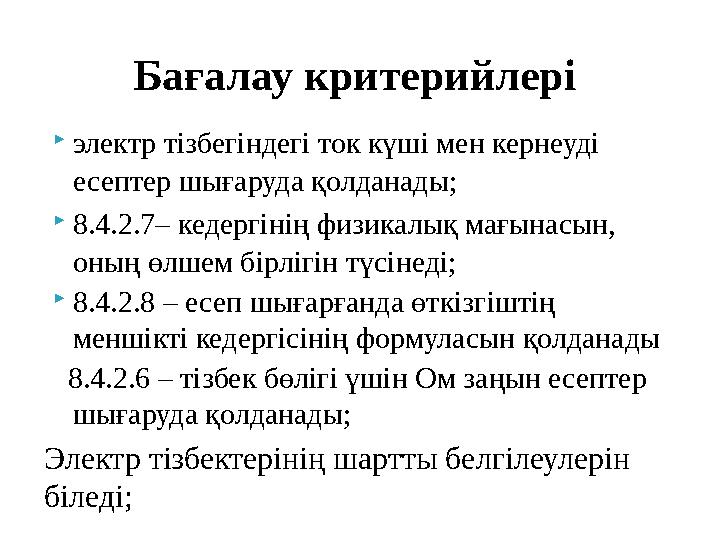

2 слайд
Бағалау критерийлері
электр тізбегіндегі ток күші мен кернеуді
есептер шығаруда қолданады;
8.4.2.7– кедергінің физикалық мағынасын,
оның өлшем бірлігін түсінеді;
8.4.2.8 – есеп шығарғанда өткiзгiштiң
меншiктi кедергiсiнің формуласын қолданады
8.4.2.6 – тізбек бөлігі үшін Ом заңын есептер
шығаруда қолданады;
Электр тізбектерінің шартты белгілеулерін
біледі;
-
2 слайд
Бағалау критерийлері электр тізбегіндегі ток күші мен кернеуді есептер шығаруда қолданады; 8.4.2.7– кедергінің физикалық мағынасын, оның өлшем бірлігін түсінеді; 8.4.2.8 – есеп шығарғанда өткiзгiштiң меншiктi кедергiсiнің формуласын қолданады 8.4.2.6 – тізбек бөлігі үшін Ом заңын есептер шығаруда қолданады; Электр тізбектерінің шартты белгілеулерін біледі; -

3 слайд

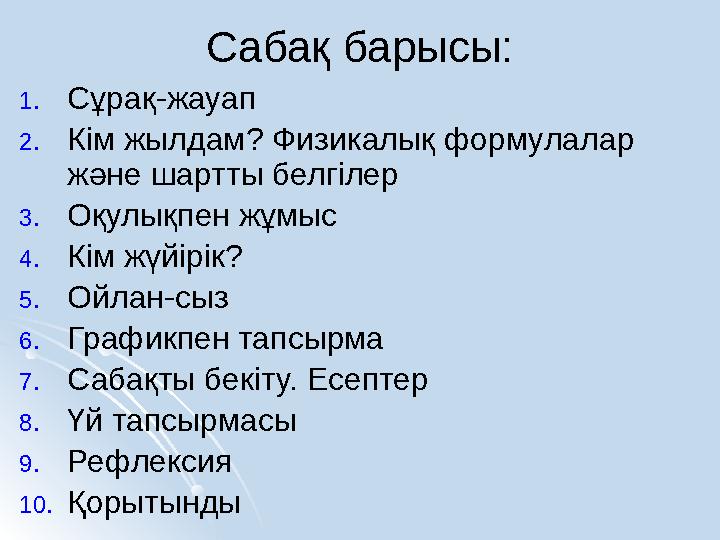

Сабақ барысы:
1.Сұрақ-жауап
2.Кім жылдам? Физикалық формулалар
және шартты белгілер
3.Оқулықпен жұмыс
4.Кім жүйірік?
5.Ойлан-сыз
6.Графикпен тапсырма
7.Сабақты бекіту. Есептер
8.Үй тапсырмасы
9.Рефлексия
10.Қорытынды
3 слайд
Сабақ барысы: 1.Сұрақ-жауап 2.Кім жылдам? Физикалық формулалар және шартты белгілер 3.Оқулықпен жұмыс 4.Кім жүйірік? 5.Ойлан-сыз 6.Графикпен тапсырма 7.Сабақты бекіту. Есептер 8.Үй тапсырмасы 9.Рефлексия 10.Қорытынды

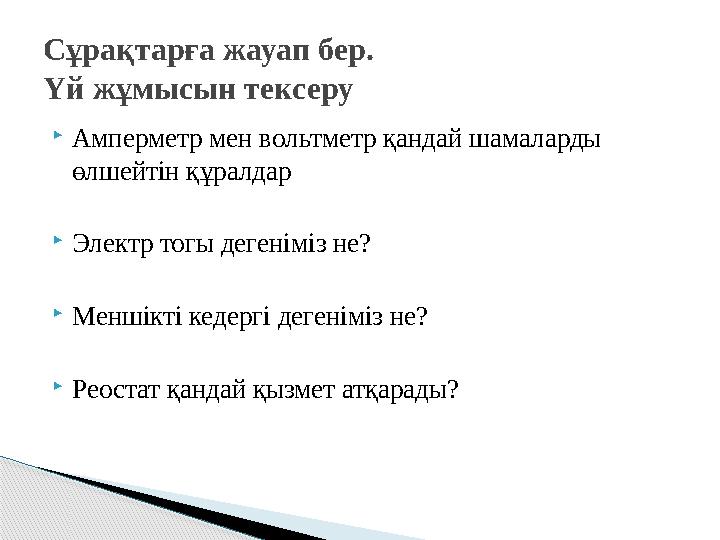

4 слайд
Амперметр мен вольтметр қандай шамаларды
өлшейтін құралдар
Электр тогы дегеніміз не?
Меншікті кедергі дегеніміз не?
Реостат қандай қызмет атқарады?
Сұрақтарға жауап бер.
Үй жұмысын тексеру
4 слайд
Амперметр мен вольтметр қандай шамаларды өлшейтін құралдар Электр тогы дегеніміз не? Меншікті кедергі дегеніміз не? Реостат қандай қызмет атқарады? Сұрақтарға жауап бер. Үй жұмысын тексеру

5 слайд

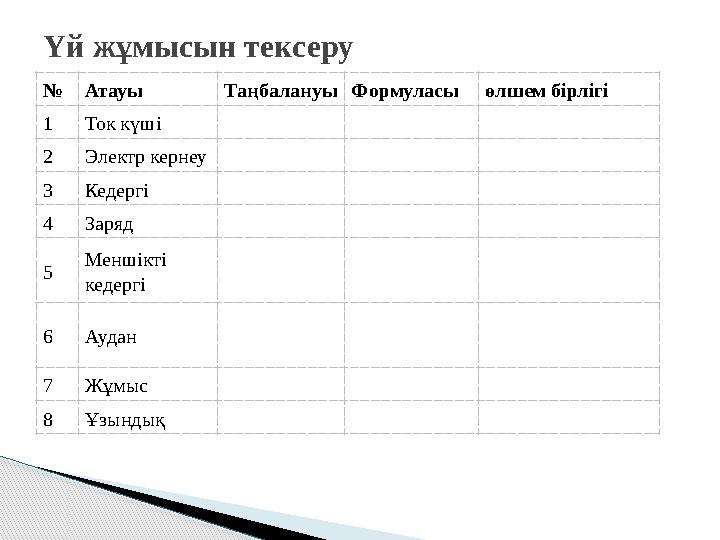

Үй жұмысын тексеру
№Атауы ТаңбалануыФормуласы өлшем бірлігі
1Ток күші
2Электр кернеу
3Кедергі
4Заряд
5
Меншікті
кедергі
6Аудан
7Жұмыс
8Ұзындық
5 слайд
Үй жұмысын тексеру №Атауы ТаңбалануыФормуласы өлшем бірлігі 1Ток күші 2Электр кернеу 3Кедергі 4Заряд 5 Меншікті кедергі 6Аудан 7Жұмыс 8Ұзындық

6 слайд

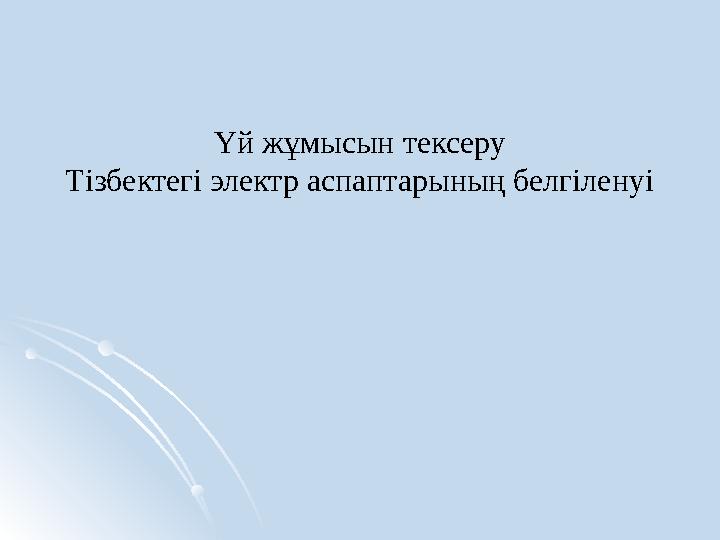

Үй жұмысын тексеру
Тізбектегі электр аспаптарының белгіленуі
6 слайд
Үй жұмысын тексеру Тізбектегі электр аспаптарының белгіленуі

7 слайд

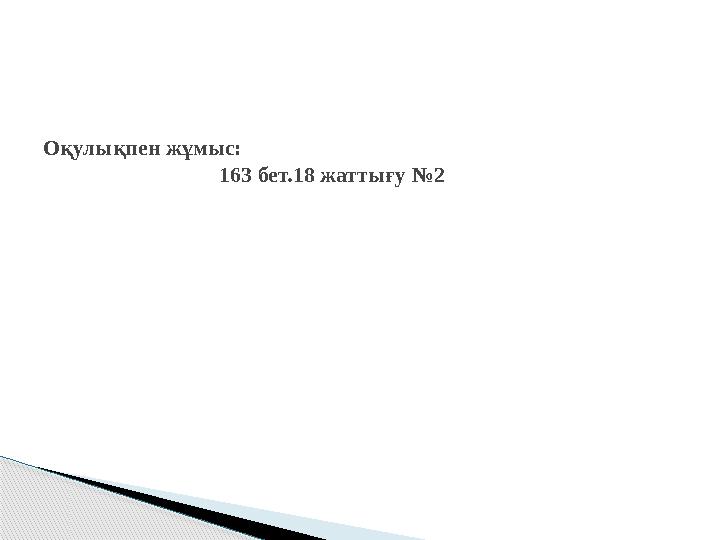

Оқулықпен жұмыс:
163 бет.18 жаттығу №2
7 слайд
Оқулықпен жұмыс: 163 бет.18 жаттығу №2

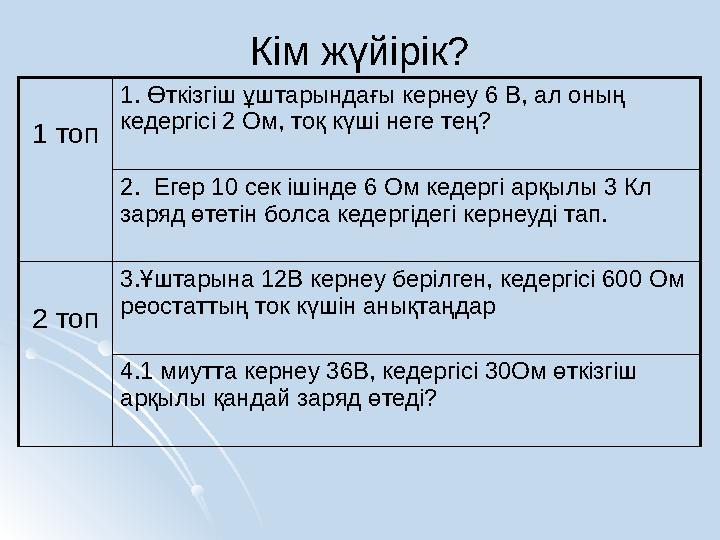

8 слайд
Кім жүйірік?
1 топ
1. Өткізгіш ұштарындағы кернеу 6 В, ал оның
кедергісі 2 Ом, тоқ күші неге тең?
2. Егер 10 сек ішінде 6 Ом кедергі арқылы 3 Кл
заряд өтетін болса кедергідегі кернеуді тап.
2 топ
3.Ұштарына 12В кернеу берілген, кедергісі 600 Ом
реостаттың ток күшін анықтаңдар
4.1 миутта кернеу 36В, кедергісі 30Ом өткізгіш
арқылы қандай заряд өтеді?
8 слайд
Кім жүйірік? 1 топ 1. Өткізгіш ұштарындағы кернеу 6 В, ал оның кедергісі 2 Ом, тоқ күші неге тең? 2. Егер 10 сек ішінде 6 Ом кедергі арқылы 3 Кл заряд өтетін болса кедергідегі кернеуді тап. 2 топ 3.Ұштарына 12В кернеу берілген, кедергісі 600 Ом реостаттың ток күшін анықтаңдар 4.1 миутта кернеу 36В, кедергісі 30Ом өткізгіш арқылы қандай заряд өтеді?

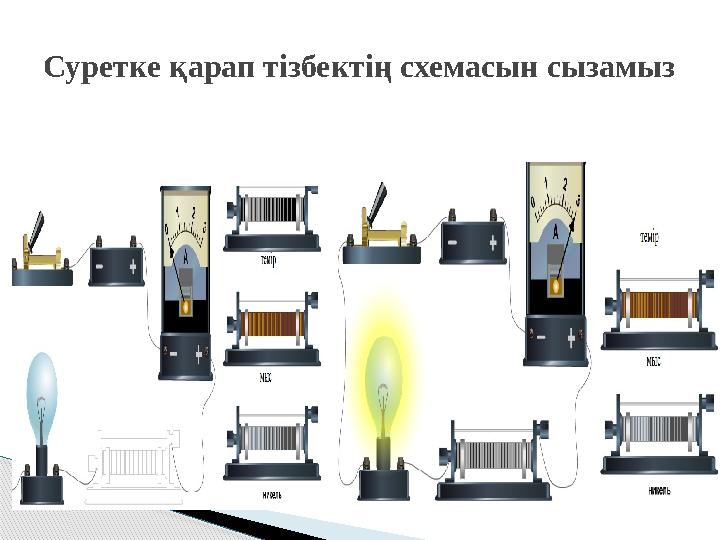

9 слайд
Суретке қарап тізбектің схемасын сызамыз
9 слайд
Суретке қарап тізбектің схемасын сызамыз

10 слайд

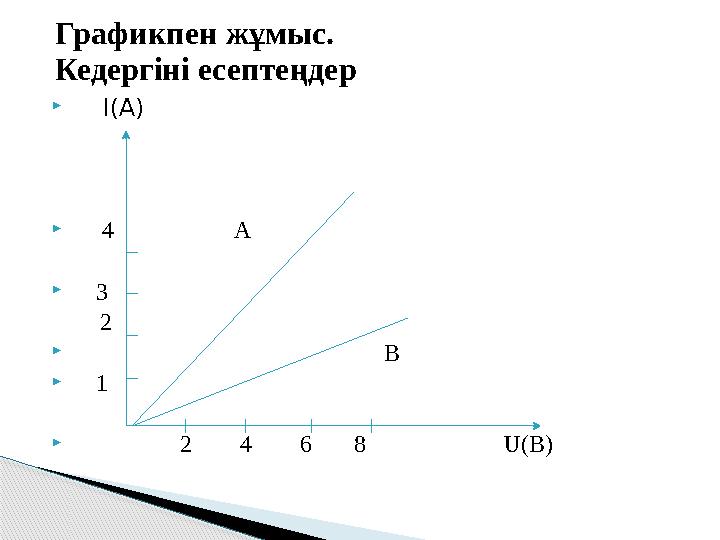

I(А)
4 А
3
2
В
1
2 4 6 8 U(В)
Графикпен жұмыс.
Кедергіні есептеңдер
10 слайд
I(А) 4 А 3 2 В 1 2 4 6 8 U(В) Графикпен жұмыс. Кедергіні есептеңдер

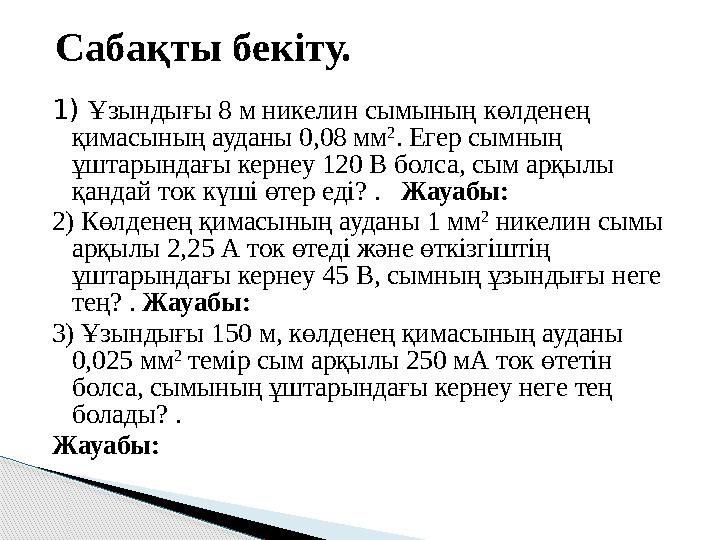

11 слайд
1) Ұзындығы 8 м никелин сымының көлденең
қимасының ауданы 0,08 мм
2
. Егер сымның
ұштарындағы кернеу 120 В болса, сым арқылы
қандай ток күші өтер еді? . Жауабы:
2) Көлденең қимасының ауданы 1 мм
2
никелин сымы
арқылы 2,25 А ток өтеді және өткізгіштің
ұштарындағы кернеу 45 В, сымның ұзындығы неге
тең? . Жауабы:
3) Ұзындығы 150 м, көлденең қимасының ауданы
0,025 мм
2
темір сым арқылы 250 мА ток өтетін
болса, сымының ұштарындағы кернеу неге тең
болады? .
Жауабы:
Сабақты бекіту.
11 слайд
1) Ұзындығы 8 м никелин сымының көлденең қимасының ауданы 0,08 мм 2 . Егер сымның ұштарындағы кернеу 120 В болса, сым арқылы қандай ток күші өтер еді? . Жауабы: 2) Көлденең қимасының ауданы 1 мм 2 никелин сымы арқылы 2,25 А ток өтеді және өткізгіштің ұштарындағы кернеу 45 В, сымның ұзындығы неге тең? . Жауабы: 3) Ұзындығы 150 м, көлденең қимасының ауданы 0,025 мм 2 темір сым арқылы 250 мА ток өтетін болса, сымының ұштарындағы кернеу неге тең болады? . Жауабы: Сабақты бекіту.

12 слайд

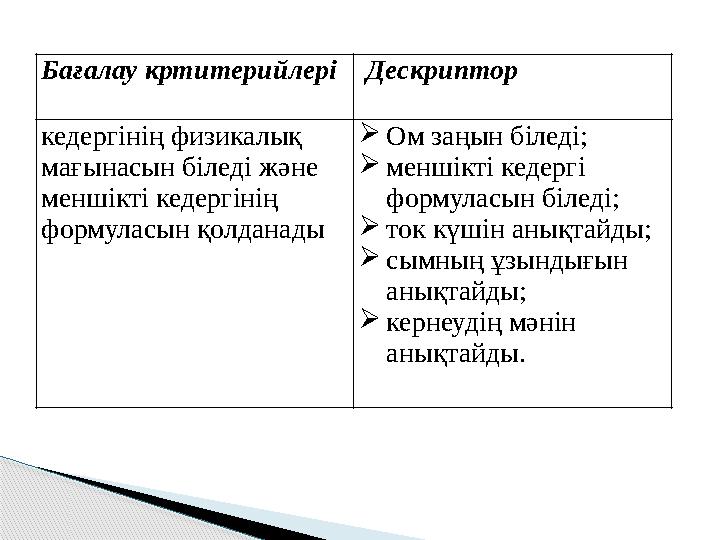

Бағалау кртитерийлері Дескриптор
кедергінің физикалық
мағынасын біледі және
меншікті кедергінің
формуласын қолданады
Ом заңын біледі;
меншікті кедергі
формуласын біледі;
ток күшін анықтайды;
сымның ұзындығын
анықтайды;
кернеудің мәнін
анықтайды.
12 слайд
Бағалау кртитерийлері Дескриптор кедергінің физикалық мағынасын біледі және меншікті кедергінің формуласын қолданады Ом заңын біледі; меншікті кедергі формуласын біледі; ток күшін анықтайды; сымның ұзындығын анықтайды; кернеудің мәнін анықтайды.

13 слайд

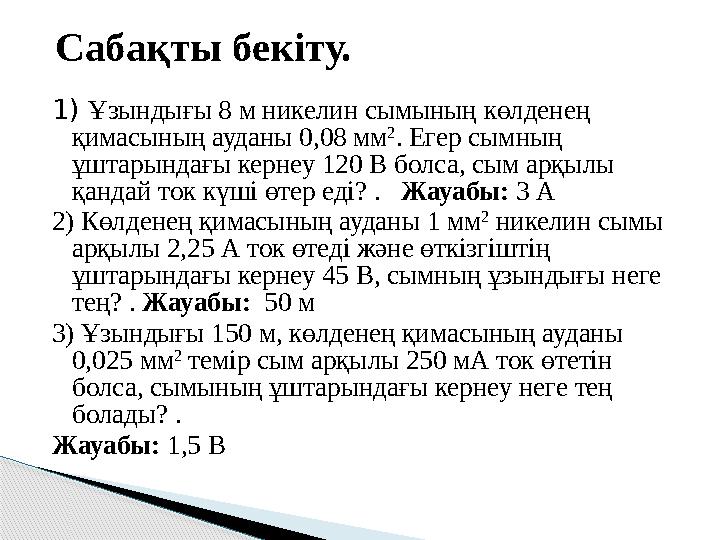

1) Ұзындығы 8 м никелин сымының көлденең
қимасының ауданы 0,08 мм
2
. Егер сымның
ұштарындағы кернеу 120 В болса, сым арқылы
қандай ток күші өтер еді? . Жауабы: 3 А
2) Көлденең қимасының ауданы 1 мм
2
никелин сымы
арқылы 2,25 А ток өтеді және өткізгіштің
ұштарындағы кернеу 45 В, сымның ұзындығы неге
тең? . Жауабы: 50 м
3) Ұзындығы 150 м, көлденең қимасының ауданы
0,025 мм
2
темір сым арқылы 250 мА ток өтетін
болса, сымының ұштарындағы кернеу неге тең
болады? .
Жауабы: 1,5 В
Сабақты бекіту.
13 слайд
1) Ұзындығы 8 м никелин сымының көлденең қимасының ауданы 0,08 мм 2 . Егер сымның ұштарындағы кернеу 120 В болса, сым арқылы қандай ток күші өтер еді? . Жауабы: 3 А 2) Көлденең қимасының ауданы 1 мм 2 никелин сымы арқылы 2,25 А ток өтеді және өткізгіштің ұштарындағы кернеу 45 В, сымның ұзындығы неге тең? . Жауабы: 50 м 3) Ұзындығы 150 м, көлденең қимасының ауданы 0,025 мм 2 темір сым арқылы 250 мА ток өтетін болса, сымының ұштарындағы кернеу неге тең болады? . Жауабы: 1,5 В Сабақты бекіту.

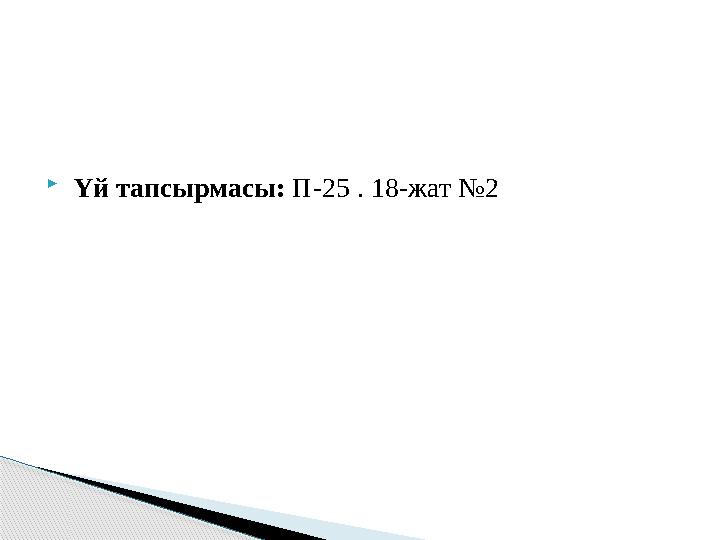

14 слайд
Үй тапсырмасы: П-25 . 18-жат №2
14 слайд
Үй тапсырмасы: П-25 . 18-жат №2

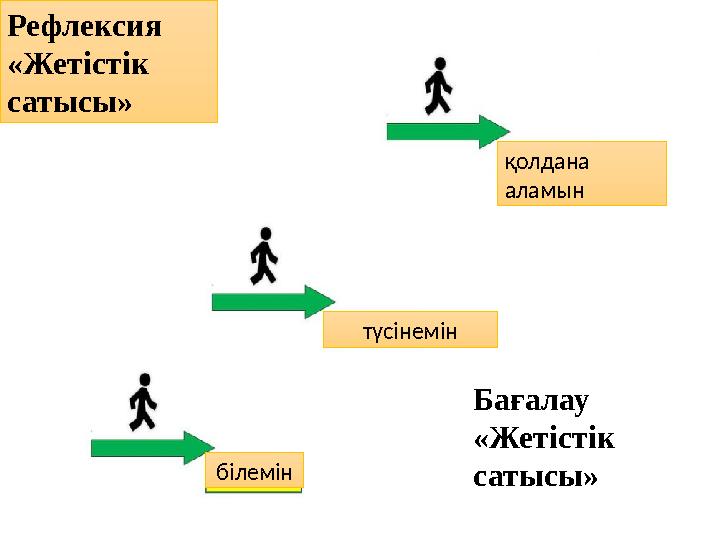

15 слайд
білемін
түсінемін
қолдана
аламын
Рефлексия
«Жетістік
сатысы»
Рефлексия
«Жетістік
сатысы»
Бағалау
«Жетістік
сатысы»
15 слайд
білемін түсінемін қолдана аламын Рефлексия «Жетістік сатысы» Рефлексия «Жетістік сатысы» Бағалау «Жетістік сатысы»
