Электр тоғы. Ток көздері

1 слайд

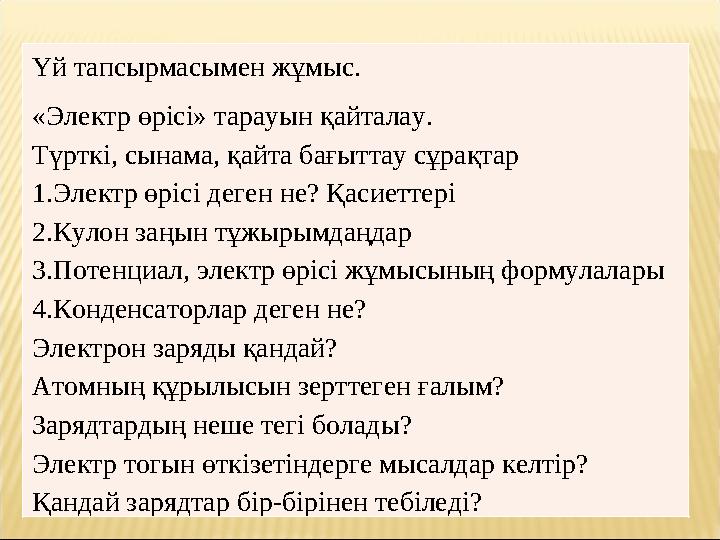

Үй тапсырмасымен жұмыс. «Электр өрісі» тарауын қайталау. Түрткі, сынама, қайта бағыттау сұрақтар 1.Электр өрісі деген не? Қасиеттері 2.Кулон заңын тұжырымдаңдар 3.Потенциал, электр өрісі жұмысының формулалары 4.Конденсаторлар деген не? Электрон заряды қандай? Атомның құрылысын зерттеген ғалым? Зарядтардың неше тегі болады? Электр тогын өткізетіндерге мысалдар келтір? Қандай зарядтар бір-бірінен тебіледі?

1 слайд

2 слайд

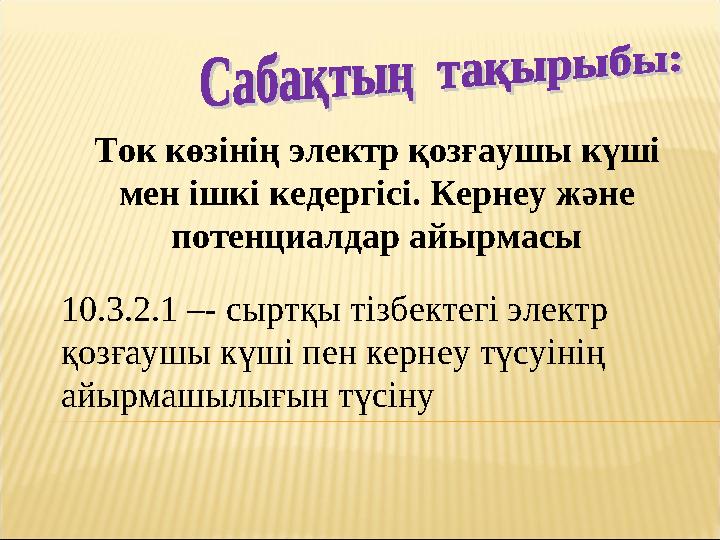

Ток көзінің электр қозғаушы күші мен ішкі кедергісі. Кернеу және потенциалдар айырмасы 10.3.2.1 –- сыртқы тізбектегі электр қозғаушы күші пен кернеу түсуінің айырмашылығын түсіну

2 слайд

3 слайд

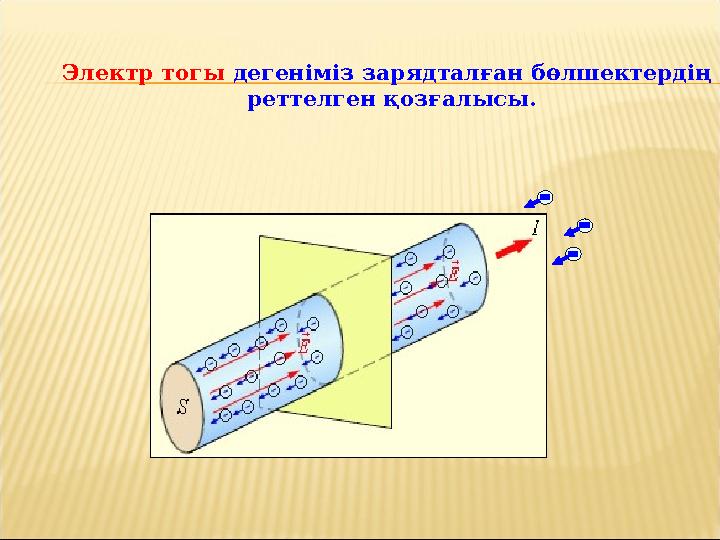

Электр тогы дегеніміз зарядталған бөлшектердің реттелген қозғалысы.

3 слайд

4 слайд

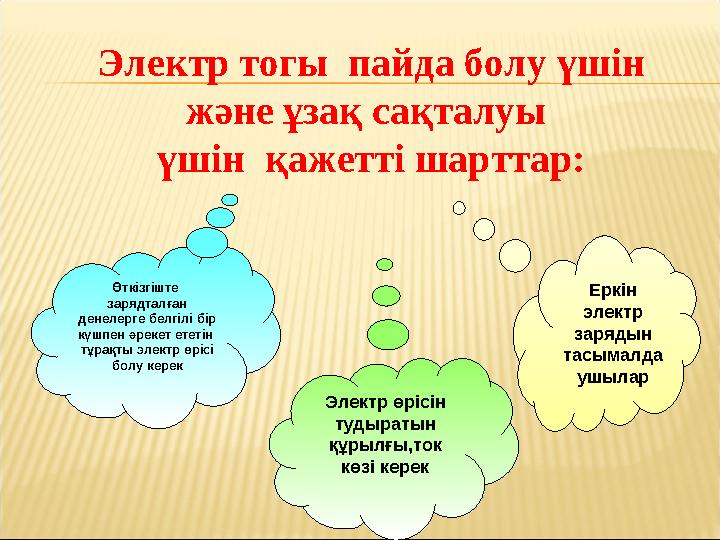

Электр тогы пайда болу үшін және ұзақ сақталуы үшін қажетті шарттар: Өткізгіште зарядталған денелерге белгілі бір күшпен әрекет ететін тұрақты электр өрісі болу керек Еркін электр зарядын тасымалда ушылар Электр өрісін тудыратын құрылғы,ток көзі керек

4 слайд

5 слайд
Жылул ық Химиялы қ Магнитті к Физиологи ялық

5 слайд

6 слайд

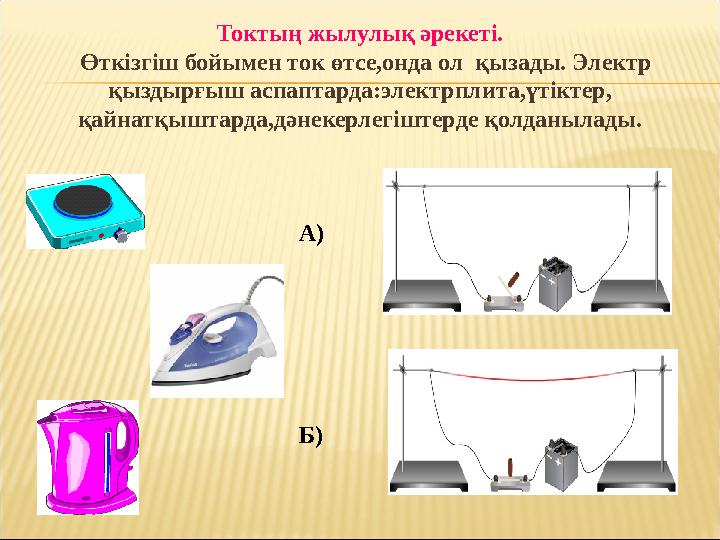

Токтың жылулық әрекеті. Өткізгіш бойымен ток өтсе,онда ол қызады. Электр қыздырғыш аспаптарда:электрплита,үтіктер, қайнатқыштарда,дәнекерлегіштерде қолданылады. А) Б)

6 слайд

7 слайд

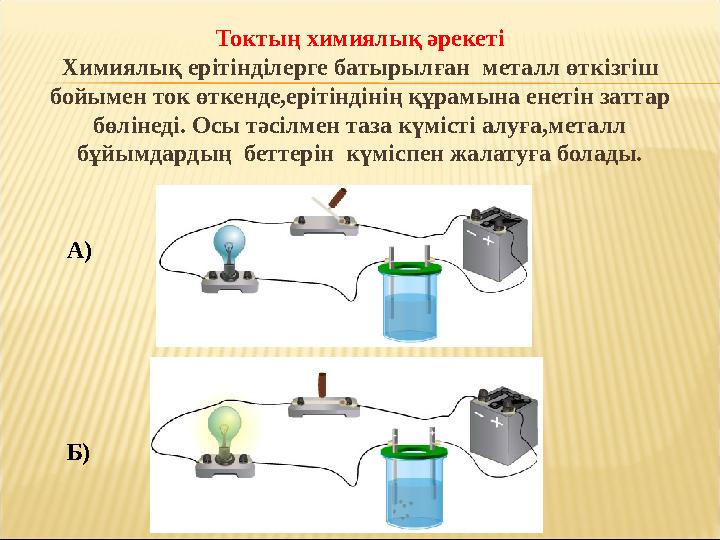

Токтың химиялық әрекеті Химиялық ерітінділерге батырылған металл өткізгіш бойымен ток өткенде,ерітіндінің құрамына енетін заттар бөлінеді. Осы тәсілмен таза күмісті алуға,металл бұйымдардың беттерін күміспен жалатуға болады. А) Б)

7 слайд

8 слайд

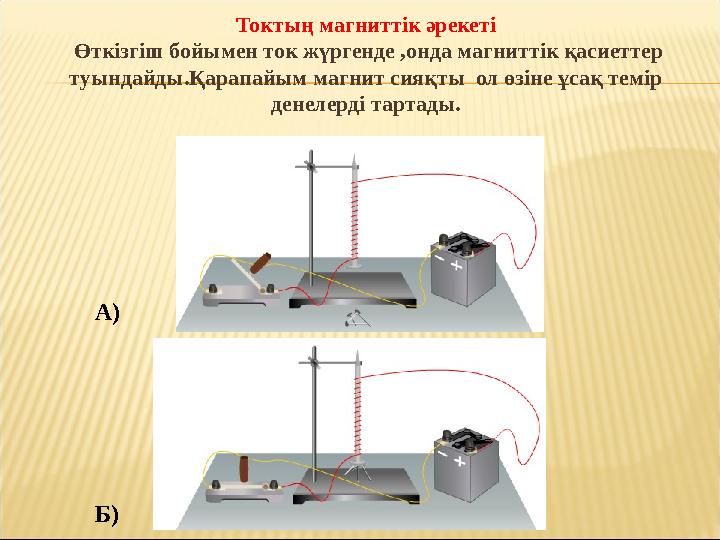

Токтың магниттік әрекеті Өткізгіш бойымен ток жүргенде ,онда магниттік қасиеттер туындайды.Қарапайым магнит сияқты ол өзіне ұсақ темір денелерді тартады. А) Б)

8 слайд

9 слайд
Токтың физиологиялық әсері Жануарлар денесімен ток өтетін болса, онда ток бұлшық еттердің жиырылуын тудырады.. Адам денесінен өткен ток ауыр әсер қалдырады. физиологиялық

9 слайд

10 слайд

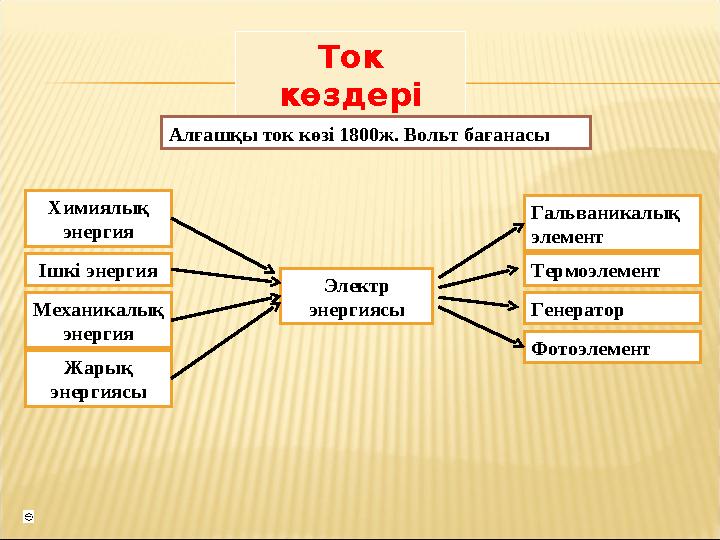

Ток көздері Ток көздері Алғашқы ток көзі 1800ж. Вольт бағанасы Химиялық энергия Жарық энергиясы Механикалық энергия Ішкі энергия Электр энергиясы Фотоэлемент Генератор Термоэлемент Гальваникалық элемент

10 слайд

11 слайд

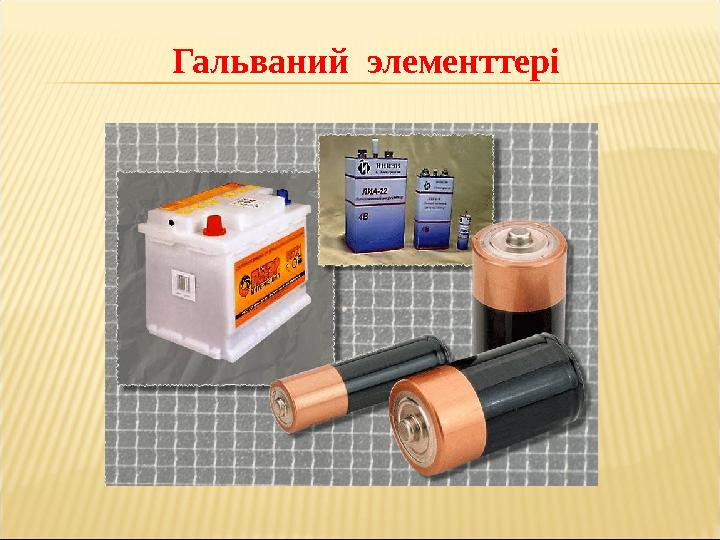

Гальваний элементтері

11 слайд

12 слайд

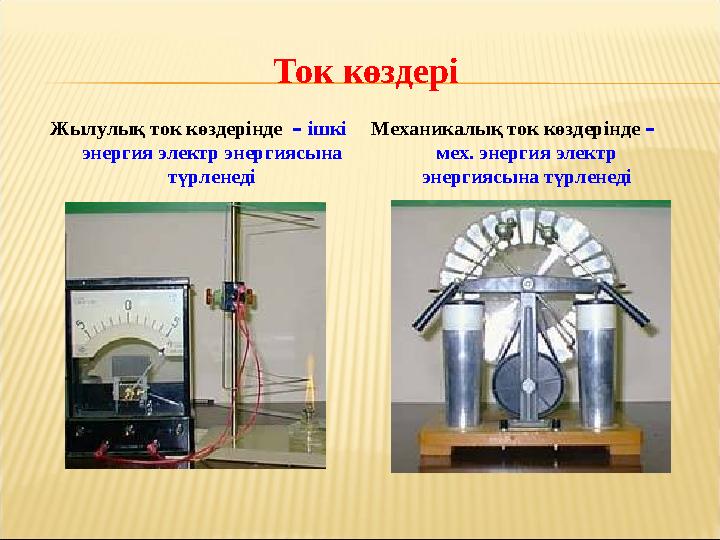

Ток көздері Жылулық ток көздерінде – ішкі энергия электр энергиясына түрленеді Механикалық ток көздерінде – мех. энергия электр энергиясына түрленеді

12 слайд

13 слайд

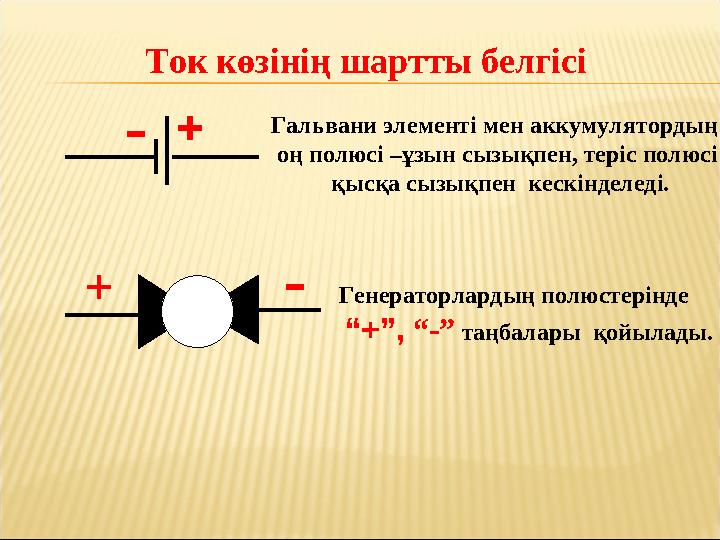

Ток көзінің шартты белгісі Гальвани элементі мен аккумулятордың оң полюсі –ұзын сызықпен, теріс полюсі қысқа сызықпен кескінделеді. Генераторлардың полюстерінде “+”, “-” таңбалары қойылады.

13 слайд

14 слайд
Александро Вольта Итальян физигі Электрофор, электрометр, электроскоп, конденсатор құралдарын ойлап тапқан. Алғашқы ток көзі 1800ж. Вольт бағанасы

14 слайд

15 слайд

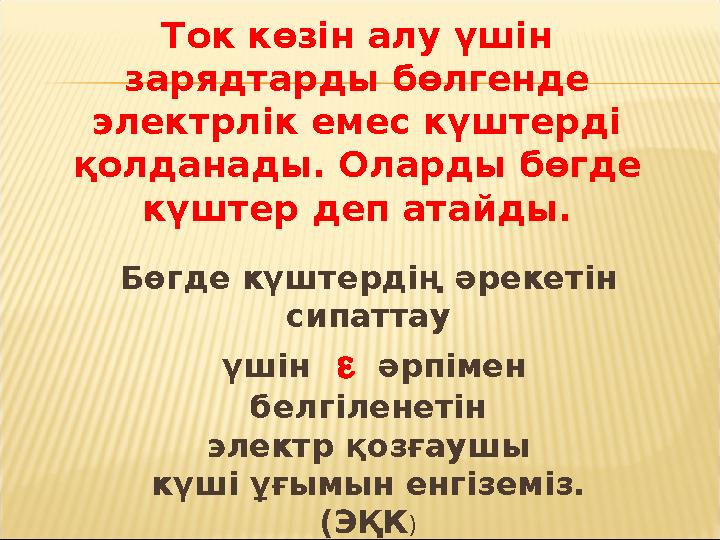

Ток көзін алу үшін зарядтарды бөлгенде электрлік емес күштерді қолданады. Оларды бөгде күштер деп атайды. Бөгде күштердің әрекетін сипаттау үшін  әрпімен белгіленетін электр қозғаушы күші ұғымын енгіземіз. (ЭҚК)

15 слайд

16 слайд

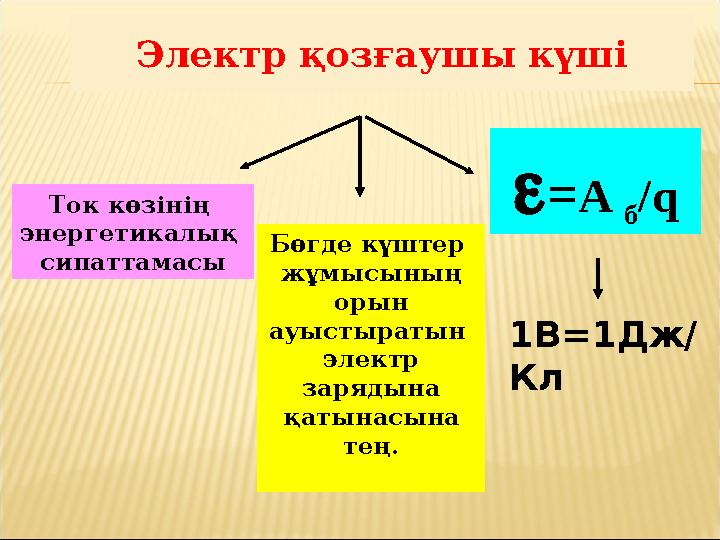

Электр қозғаушы күші Ток көзінің энергетикалық сипаттамасы Бөгде күштер жұмысының орын ауыстыратын электр зарядына қатынасына тең. =A б/q 1В=1Дж/ Кл

16 слайд

17 слайд

17 слайд

18 слайд

18 слайд

19 слайд

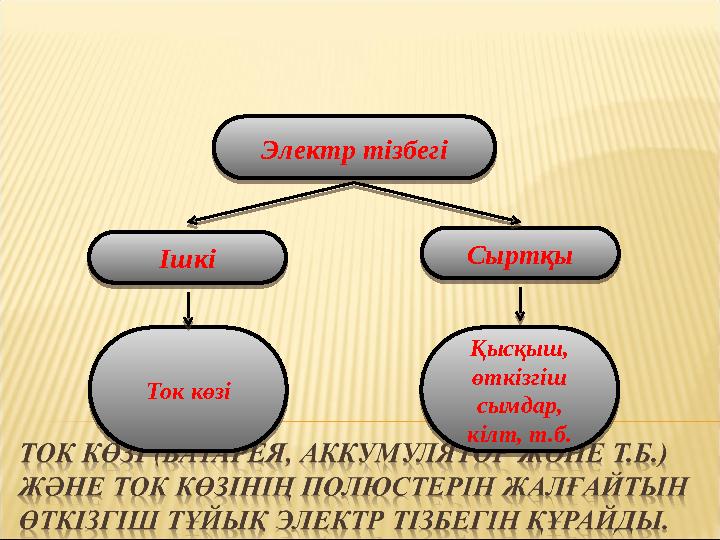

Электр тізбегі Электр тізбегіІшкі ІшкіСыртқы СыртқыТок көзі Ток көзіҚысқыш, өткізгіш сымдар, кілт, т.б. Қысқыш, өткізгіш сымдар, кілт, т.б.

19 слайд

20 слайд

20 слайд

21 слайд

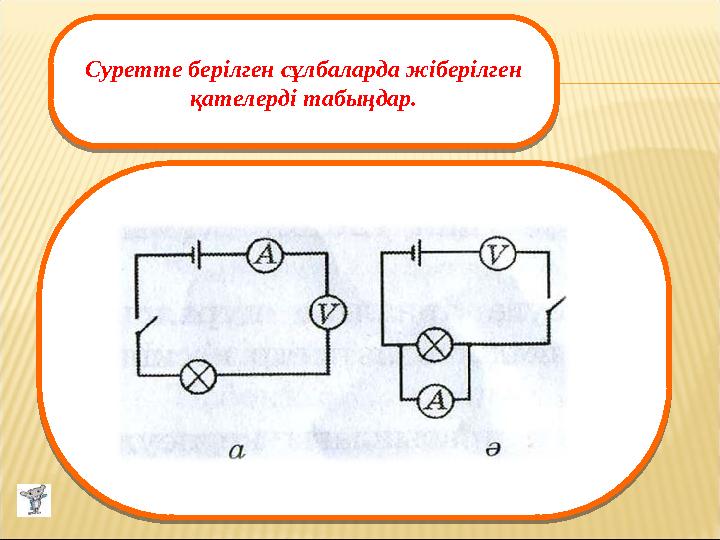

Суретте берілген сұлбаларда жіберілген қателерді табыңдар. Суретте берілген сұлбаларда жіберілген қателерді табыңдар.

21 слайд

22 слайд

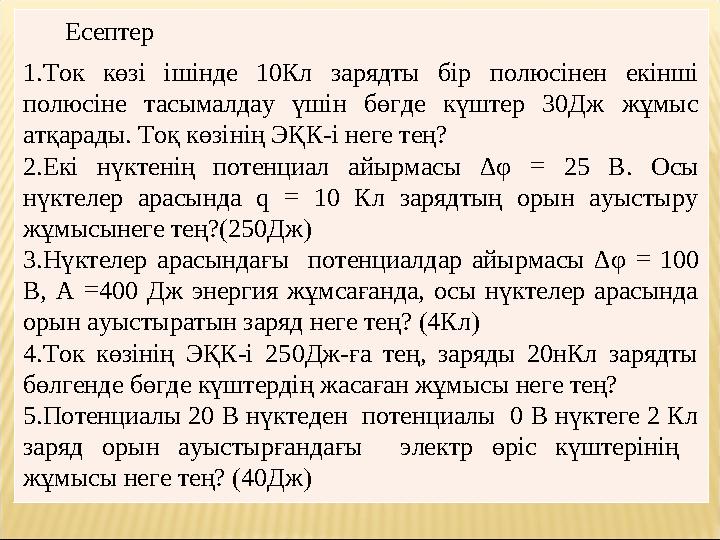

Есептер 1.Ток көзі ішінде 10Кл зарядты бір полюсінен екінші полюсіне тасымалдау үшін бөгде күштер 30Дж жұмыс атқарады. Тоқ көзінің ЭҚК-і неге тең? 2.Екі нүктенің потенциал айырмасы ∆φ = 25 В. Осы нүктелер арасында q = 10 Кл зарядтың орын ауыстыру жұмысынеге тең?(250Дж) 3.Нүктелер арасындағы потенциалдар айырмасы ∆φ = 100 В, А =400 Дж энергия жұмсағанда, осы нүктелер арасында орын ауыстыратын заряд неге тең? (4Кл) 4.Ток көзінің ЭҚК-і 250Дж-ға тең, заряды 20нКл зарядты бөлгенде бөгде күштердің жасаған жұмысы неге тең? 5.Потенциалы 20 В нүктеден потенциалы 0 В нүктеге 2 Кл заряд орын ауыстырғандағы электр өріс күштерінің жұмысы неге тең? (40Дж)

22 слайд

23 слайд

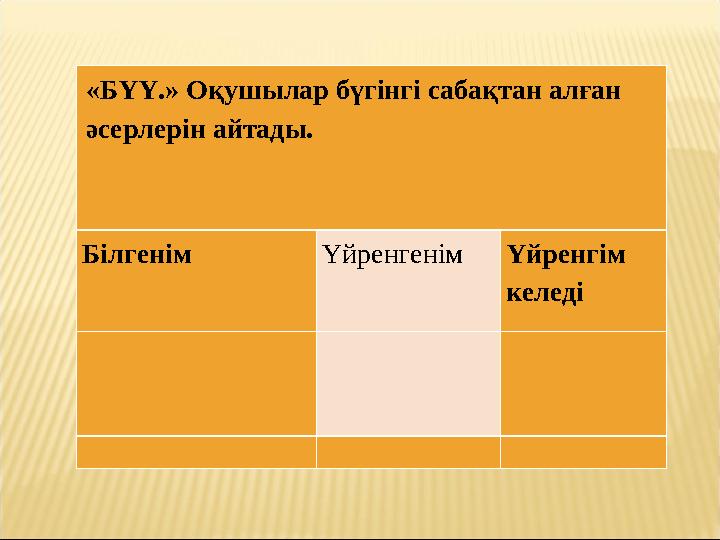

«БҮҮ.» Оқушылар бүгінгі сабақтан алған әсерлерін айтады. Білгенім ҮйренгенімҮйренгім келеді

23 слайд

24 слайд
§ 21 оқу, 20 - жаттығу есептері
