#1 слайд
J.M. GabrielseАйналардың қандай айырмашылығы бар? Түсіндіріңдер.

1 слайд

#2 слайд
J.M. Gabrielse

2 слайд

#3 слайд

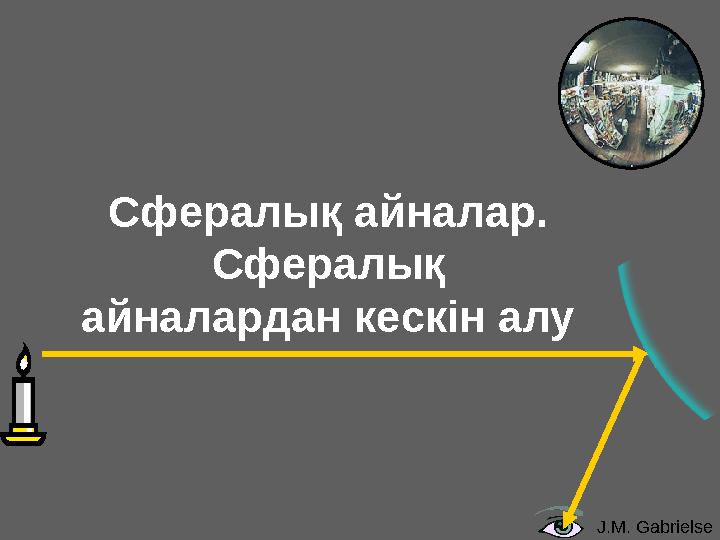

J.M. GabrielseСфералы қ айналар. Сфералық айналардан кескін алу

3 слайд

#4 слайд
J.M. GabrielseСфералық айналар (Ойыс және Дөңес)

4 слайд

#5 слайд

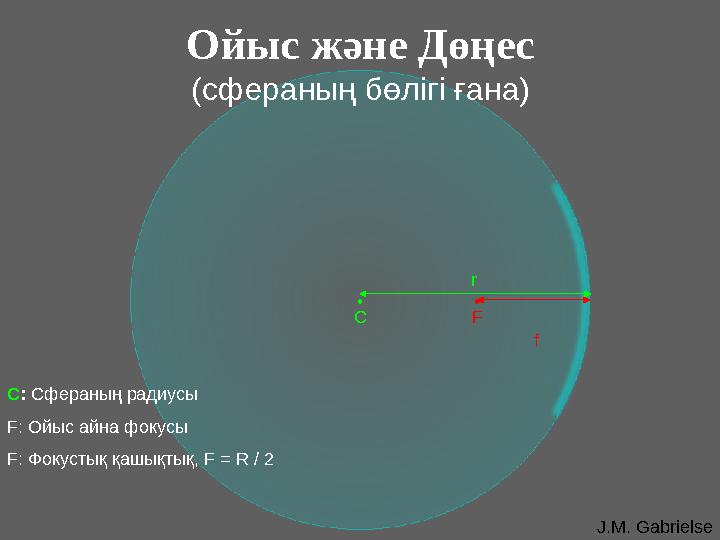

J.M. GabrielseОйыс және Дөңес ( сфераның бөлігі ғана ) C : Сфераның радиусы F: Ойыс айна фокусы F: Фокустық қашықтық, F = R / 2 r f• C • F

5 слайд

#6 слайд

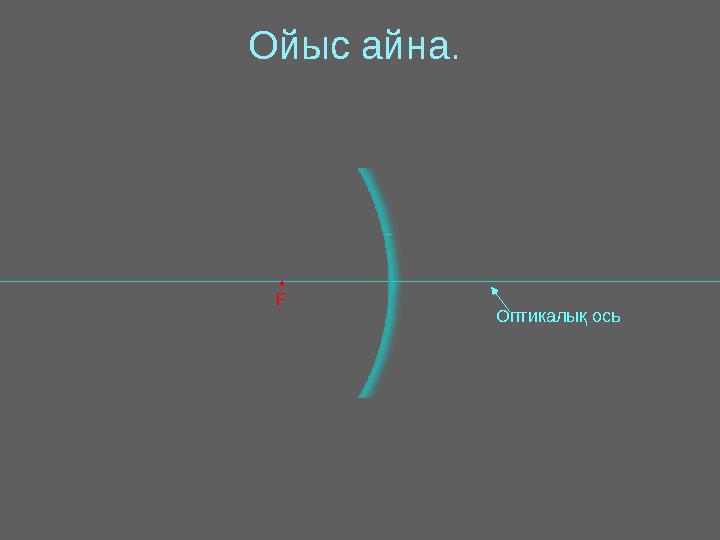

Оптикалық осьОйыс айна. • F

6 слайд

#7 слайд

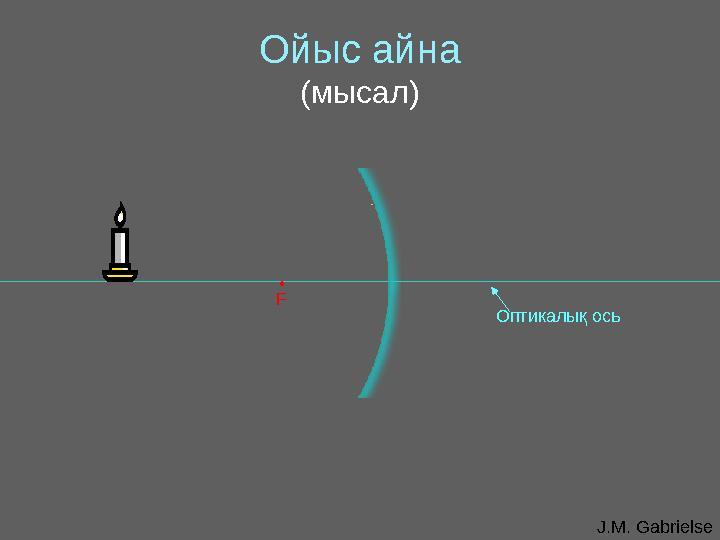

J.M. GabrielseОптикалық осьОйыс айна ( мысал ) • F

7 слайд

#8 слайд

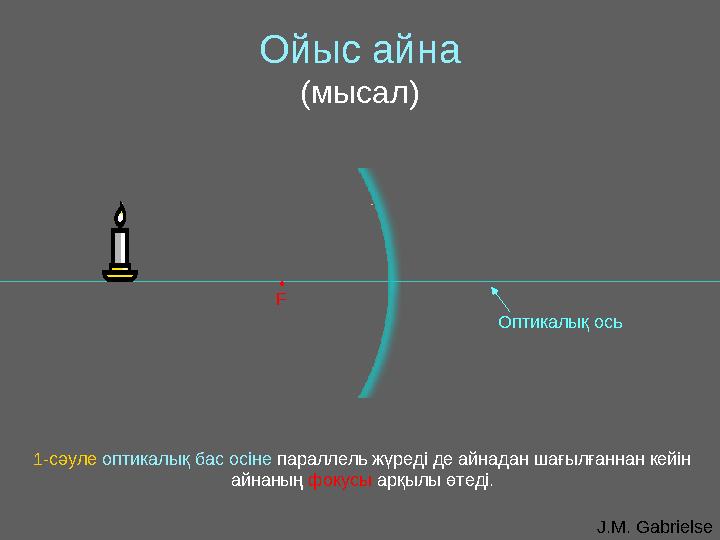

J.M. GabrielseОптикалық осьОйыс айна ( мысал ) • F 1-сәуле оптикалық бас осіне параллель жүреді де айнадан шағылғаннан кейін айнаның фокусы арқылы өтеді.

8 слайд

#9 слайд

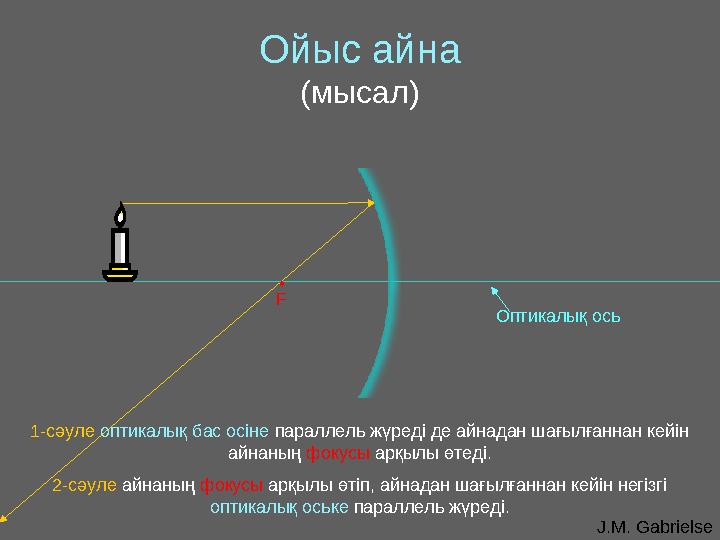

J.M. GabrielseОптикалық осьОйыс айна ( мысал ) • F 1-сәуле оптикалық бас осіне параллель жүреді де айнадан шағылғаннан кейін айнаның фокусы арқылы өтеді. 2-сәуле айнаның фокусы арқылы өтіп, айнадан шағылғаннан кейін негізгі оптикалық оське параллель жүреді.

9 слайд

#10 слайд

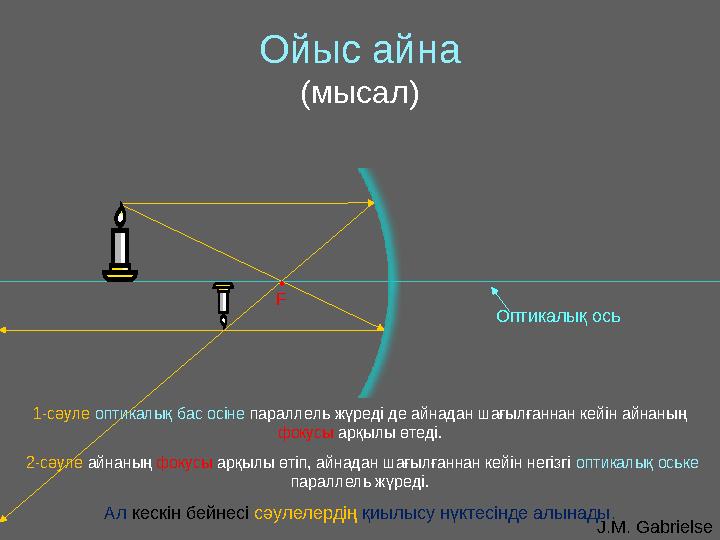

J.M. GabrielseОптикалық осьОйыс айна ( мысал ) • F 1-сәуле оптикалық бас осіне параллель жүреді де айнадан шағылғаннан кейін айнаның фокусы арқылы өтеді. 2-сәуле айнаның фокусы арқылы өтіп, айнадан шағылғаннан кейін негізгі оптикалық оське параллель жүреді. Ал кескін бейнесі сәулелердің қиылысу нүктесінде алынады .

10 слайд

#11 слайд

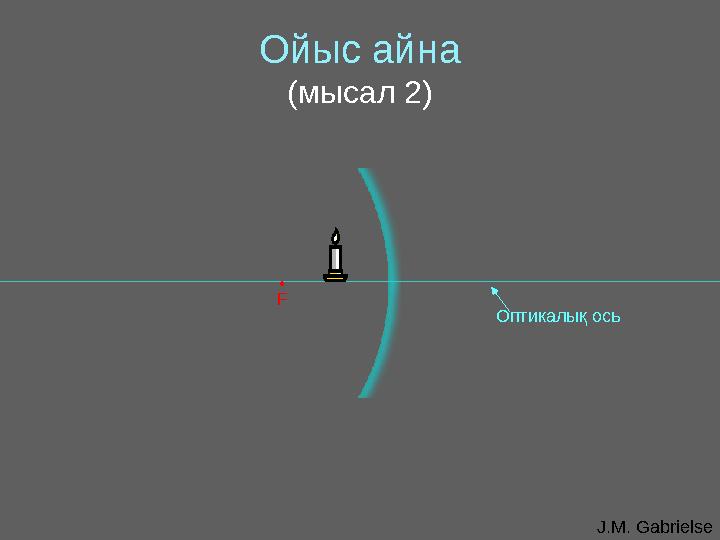

J.M. GabrielseОптикалық осьОйыс айна ( мысал 2) • F

11 слайд

#12 слайд

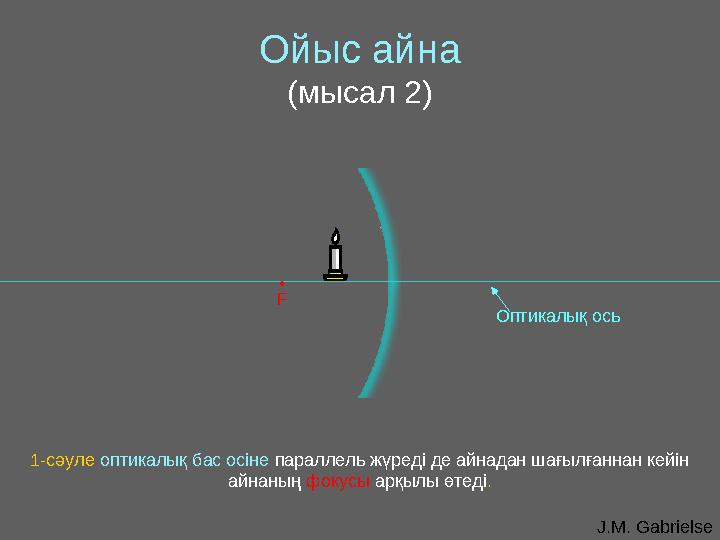

J.M. GabrielseОптикалық осьОйыс айна ( мысал 2) • F 1-сәуле оптикалық бас осіне параллель жүреді де айнадан шағылғаннан кейін айнаның фокусы арқылы өтеді .

12 слайд

#13 слайд

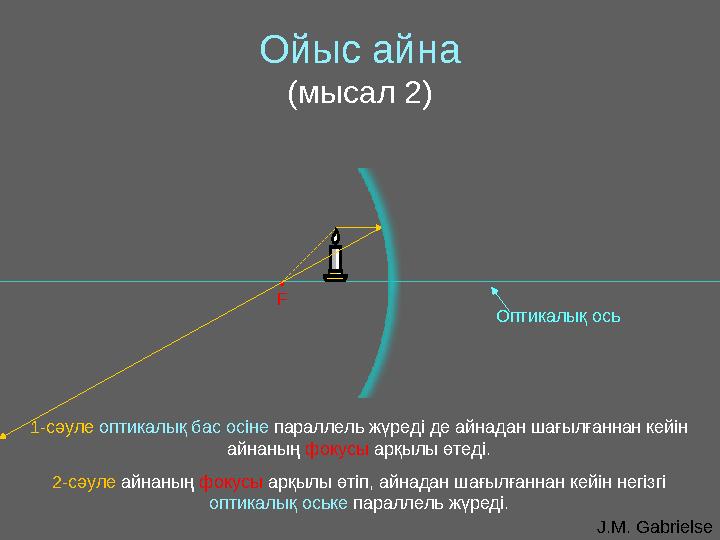

J.M. GabrielseОптикалық осьОйыс айна ( мысал 2) • F 1-сәуле оптикалық бас осіне параллель жүреді де айнадан шағылғаннан кейін айнаның фокусы арқылы өтеді. 2-сәуле айнаның фокусы арқылы өтіп, айнадан шағылғаннан кейін негізгі оптикалық оське параллель жүреді.

13 слайд

#14 слайд

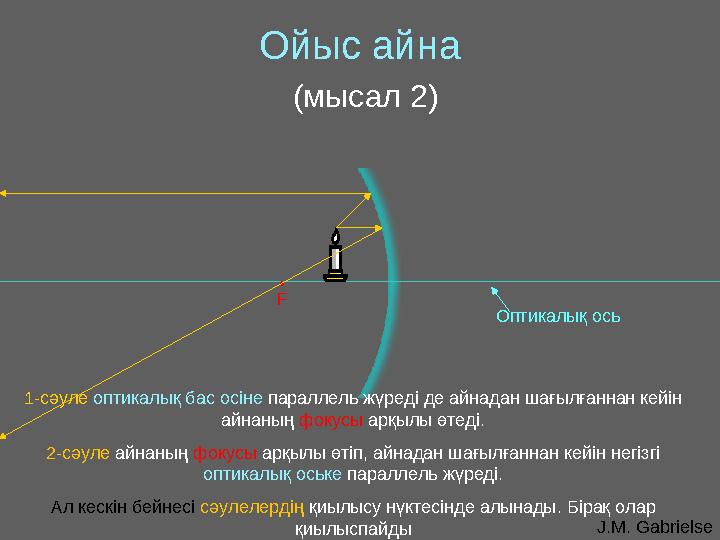

J.M. GabrielseОптикалық осьОйыс айна ( мысал 2) • F 1-сәуле оптикалық бас осіне параллель жүреді де айнадан шағылғаннан кейін айнаның фокусы арқылы өтеді. 2-сәуле айнаның фокусы арқылы өтіп, айнадан шағылғаннан кейін негізгі оптикалық оське параллель жүреді. Ал кескін бейнесі сәулелердің қиылысу нүктесінде алынады . Бірақ олар қиылыспайды .

14 слайд

#15 слайд
J.M. GabrielseОптикалық осьОйыс айна ( мысал 2) • F 1-сәуле оптикалық бас осіне параллель жүреді де айнадан шағылғаннан кейін айнаның фокусы арқылы өтеді. 2-сәуле айнаның фокусы арқылы өтіп, айнадан шағылғаннан кейін негізгі оптикалық оське параллель жүреді. Ал жалған кескін бейнесі түскен сәулелердің жалғасы қиылысқан жерде пайда болады .

15 слайд

#16 слайд
J.M. GabrielseДөңес айна Жарық сәулесі оптикалық оське параллель өтіп, фокус арқылы шағылады.Оптикалық ось• F Фокус жорамал , өйткені сәулелердің өздері емес, олардың жалғасы .

16 слайд

#17 слайд

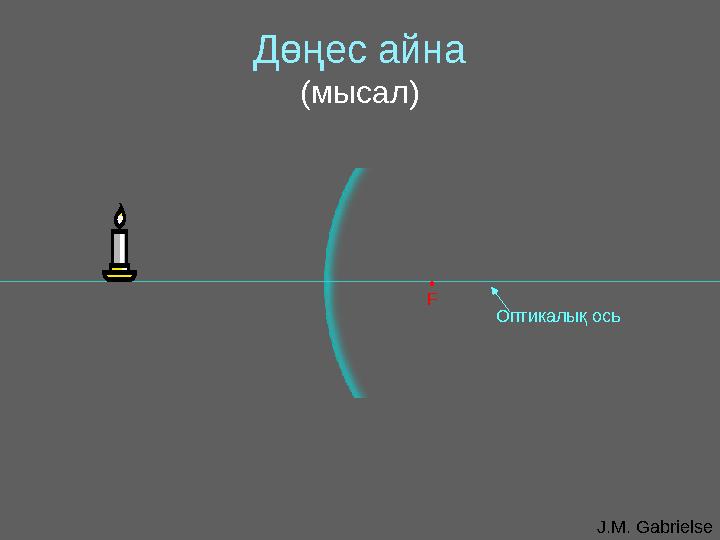

J.M. GabrielseДөңес айна ( мысал ) Оптикалық ось• F

17 слайд

#18 слайд

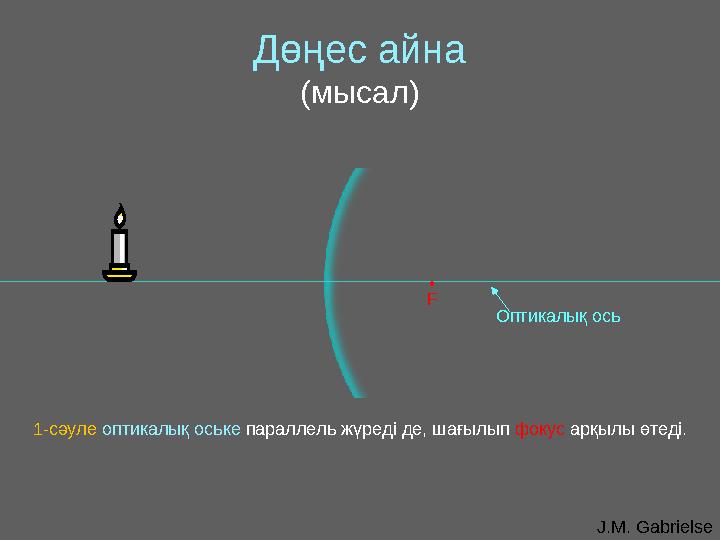

J.M. GabrielseДөңес айна ( мысал ) Оптикалық ось• F 1-сәуле оптикалық оське параллель жүреді де, шағылып фокус арқылы өтеді .

18 слайд

#19 слайд

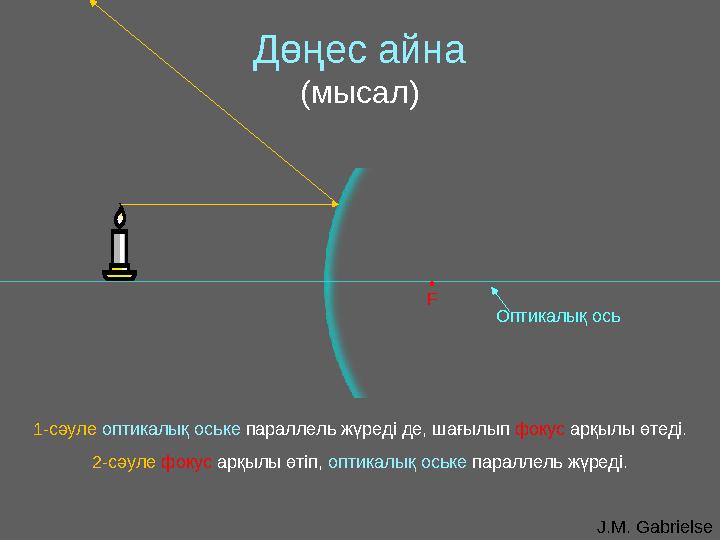

J.M. GabrielseДөңес айна ( мысал ) Оптикалық ось• F 1-сәуле оптикалық оське параллель жүреді де, шағылып фокус арқылы өтеді . 2-сәуле фокус арқылы өтіп, оптикалық оське параллель жүреді.

19 слайд

#20 слайд

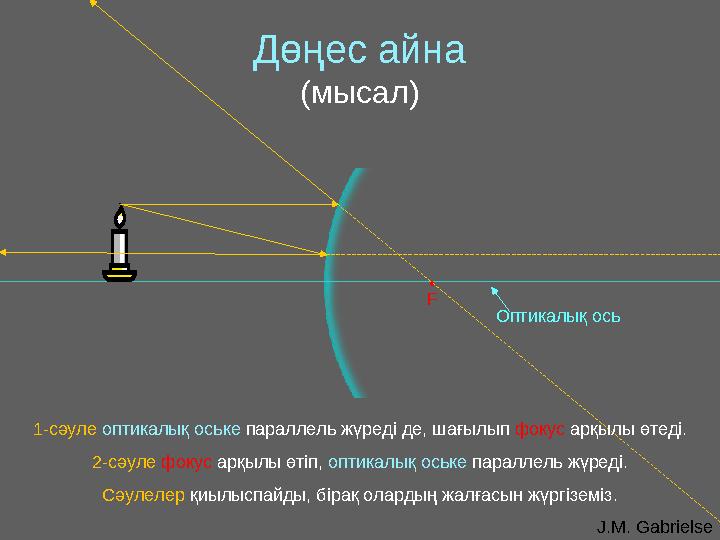

J.M. GabrielseДөңес айна ( мысал ) Оптикалық ось• F 1-сәуле оптикалық оське параллель жүреді де, шағылып фокус арқылы өтеді . 2-сәуле фокус арқылы өтіп, оптикалық оське параллель жүреді. Сәулелер қиылыспайды, бірақ олардың жалғасын жүргіземіз.

20 слайд

#21 слайд

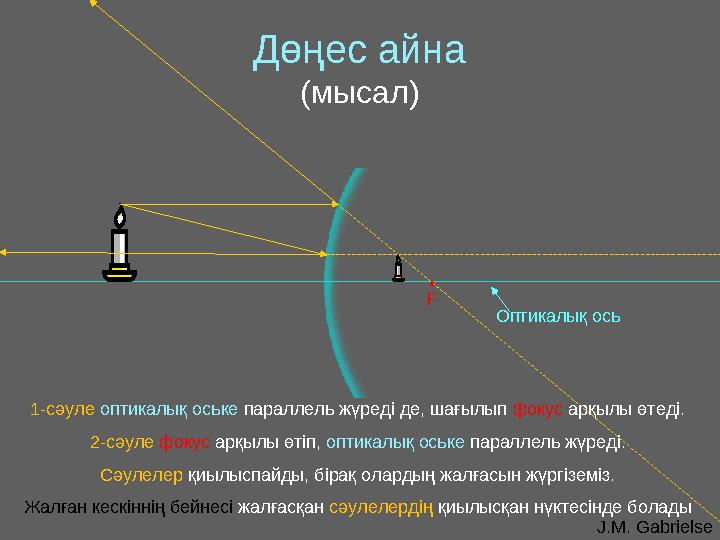

J.M. GabrielseДөңес айна ( мысал ) Оптикалық ось• F 1-сәуле оптикалық оське параллель жүреді де, шағылып фокус арқылы өтеді . 2-сәуле фокус арқылы өтіп, оптикалық оське параллель жүреді. Сәулелер қиылыспайды, бірақ олардың жалғасын жүргіземіз. Жалған кескіннің бейнесі жалғасқан сәулелердің қиылысқан нүктесінде болады

21 слайд

#22 слайд
J.M. GabrielseОйыс айна F= Фокустық қашықтық ƒ= Нәрседен айнаға дейінгі қашықтық d = Айнадан кескінге дейінгі қашықтық d 1 1 1   f F f

22 слайд

#23 слайд

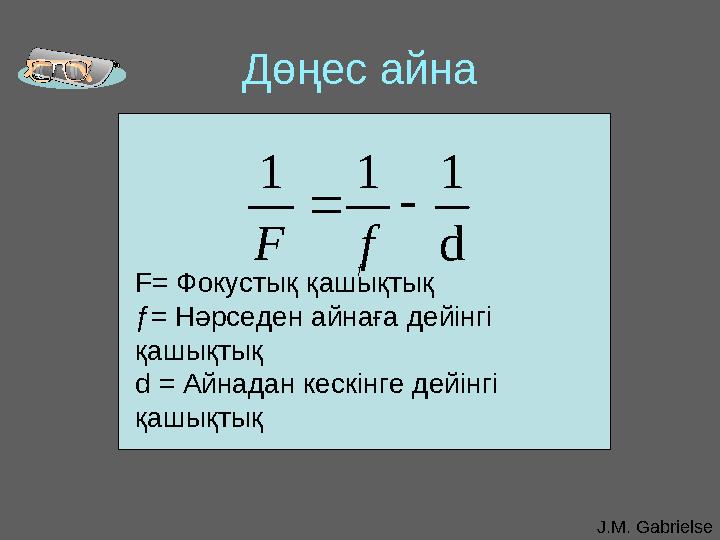

J.M. GabrielseДөңес айна F= Фокустық қашықтық ƒ= Нәрседен айнаға дейінгі қашықтық d = Айнадан кескінге дейінгі қашықтық d 1 1 1   f F f

23 слайд

#24 слайд

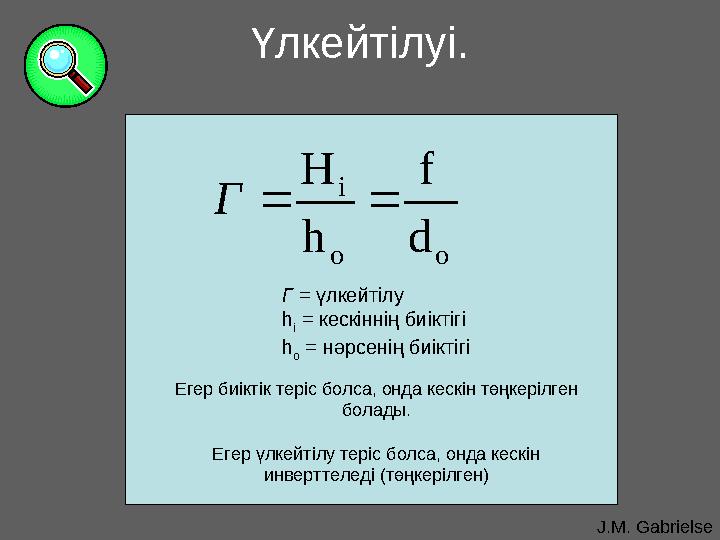

J.M. GabrielseҮлкейтілуі.o o i d f h Н   Г Г = үлкейтілу h i = кескіннің биіктігі h o = нәрсенің биіктігі Егер биіктік теріс болса, онда кескін төңкерілген болады. Егер үлкейтілу теріс болса, онда кескін инверттеледі (төңкерілген)

24 слайд

#25 слайд
J.M. GabrielseТоптық жұмыс • Тапсырма №1 Нәрсе ойыс айнадан екі еселенген фокустан үлкен ( d >2 F ) болған қашықтықта орналасқан, айнада пайда болатын кескінді сипаттаӊыз. • Тапсырма №2 Нәрсе ойыс айнадан F < d <2 F болған қашықтықта орналасқан, айнада пайда болатын кескінді сипаттаӊыз. • Тапсырма №3 Нәрсе ойыс айнадан d =2 F болған қашықтықта орналасқан, айнада пайда болатын кескінді сипаттаӊыз. • Тапсырма №4 Нәрсе ойыс айнадан d < F болған қашықтықта орналасқан, айнада пайда болатын кескінді сипаттаӊыз.

25 слайд

#26 слайд

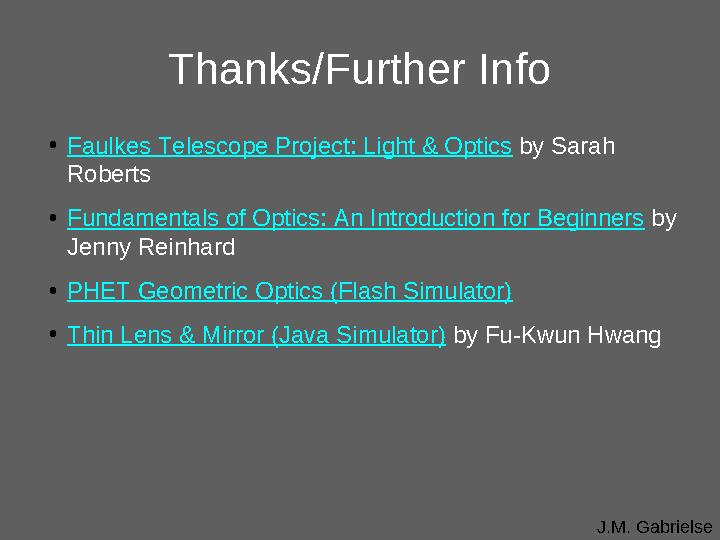

J.M. GabrielseThanks/Further Info • Faulkes Telescope Project: Light & Optics by Sarah Roberts • Fundamentals of Optics: An Introduction for Beginners by Jenny Reinhard • PHET Geometric Optics (Flash Simulator) • Thin Lens & Mirror (Java Simulator) by Fu-Kwun Hwang

26 слайд
