Презентация Өлшеуіш трансформаторлар

#1 слайд
  Тақырыбы: Өлшеуіш трансформаторлары

1 слайд

#2 слайд

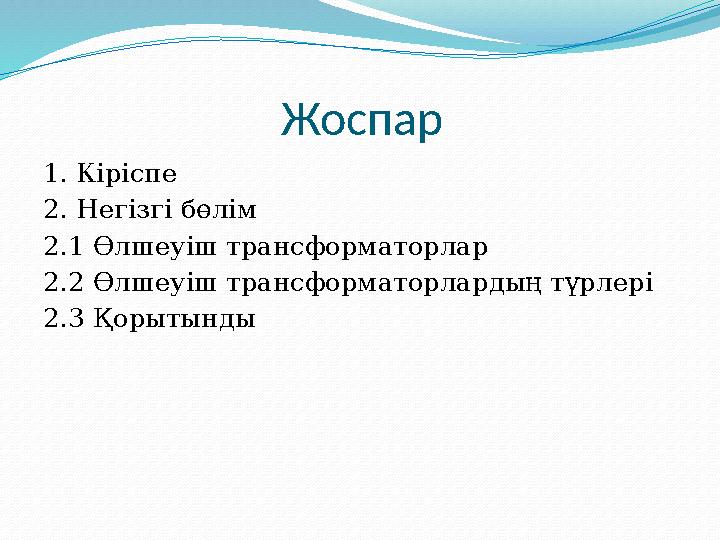

Жоспар 1. Кіріспе 2. Негізгі бөлім 2.1 Өлшеуіш трансформаторлар 2.2 Өлшеуіш трансформаторлардың түрлері 2.3 Қорытынды

2 слайд

#3 слайд

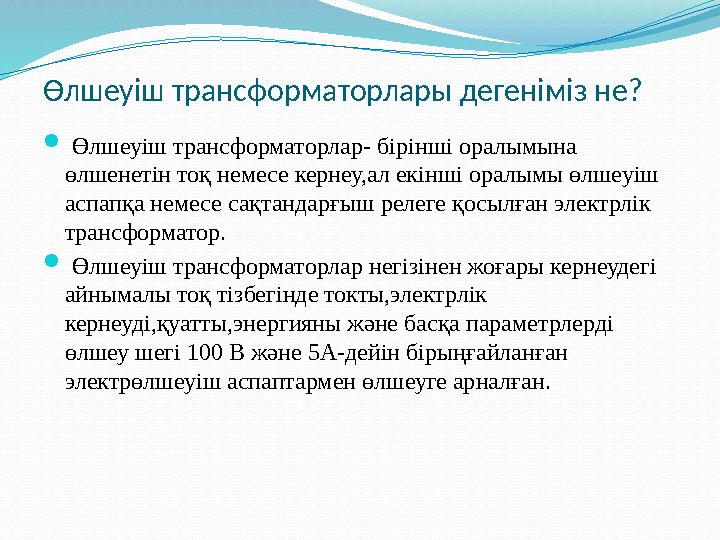

 Өлшеуіш трансформаторлары деген іміз не?  Өлшеуіш трансформаторлар- бірінші оралымына өлшенетін тоқ немесе кернеу,ал екінші оралымы өлшеуіш аспапқа немесе сақтандарғыш релеге қосылған электрлік трансформатор.  Өлшеуіш трансформаторлар негізінен жоғары кернеудегі айнымалы тоқ тізбегінде токты,электрлік кернеуді,қуатты,энергияны және басқа параметрлерді өлшеу шегі 100 В және 5А-дейін бірыңғайланған электрөлшеуіш аспаптармен өлшеуге арналған.

3 слайд

#4 слайд

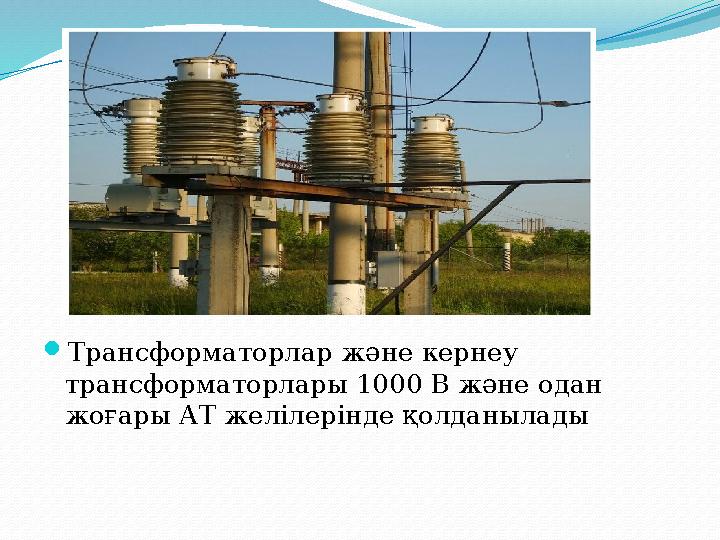

Трансформаторлар және кернеу трансформаторлары 1000 В және одан жоғары АТ желілерінде қолданылады

4 слайд

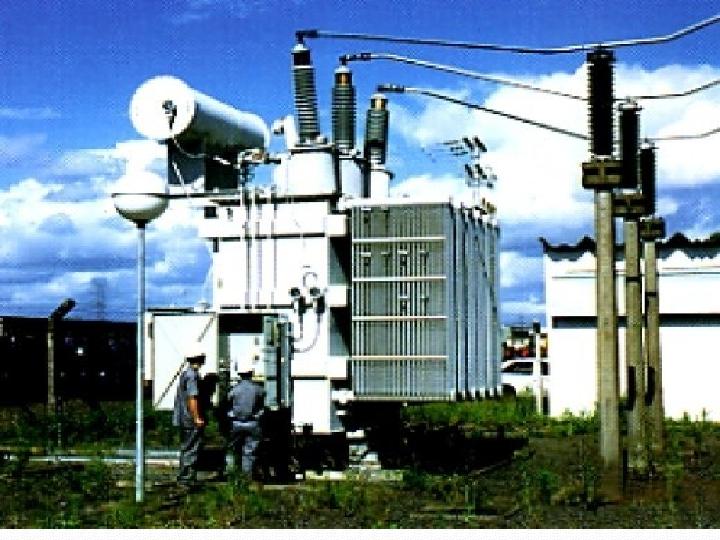

#5 слайд

5 слайд

#6 слайд

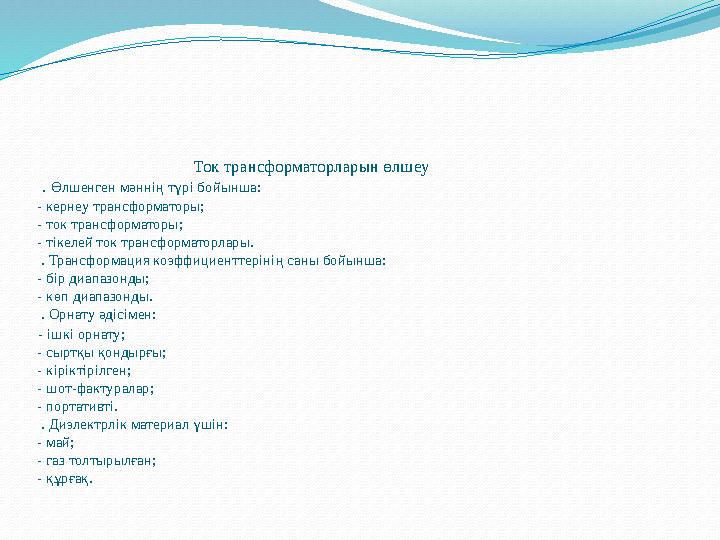

Ток трансформаторларын өлшеу . Өлшенген мәннің түрі бойынша: - кернеу трансформаторы; - ток трансформаторы; - тікелей ток трансформаторлары. . Трансформация коэффициенттерінің саны бойынша: - бір диапазонды; - көп диапазонды. . Орнату әдісімен: - ішкі орнату; - сыртқы қондырғы; - кіріктірілген; - шот-фактуралар; - портативті. . Диэлектрлік материал үшін: - май; - газ толтырылған; - құрғақ.

6 слайд

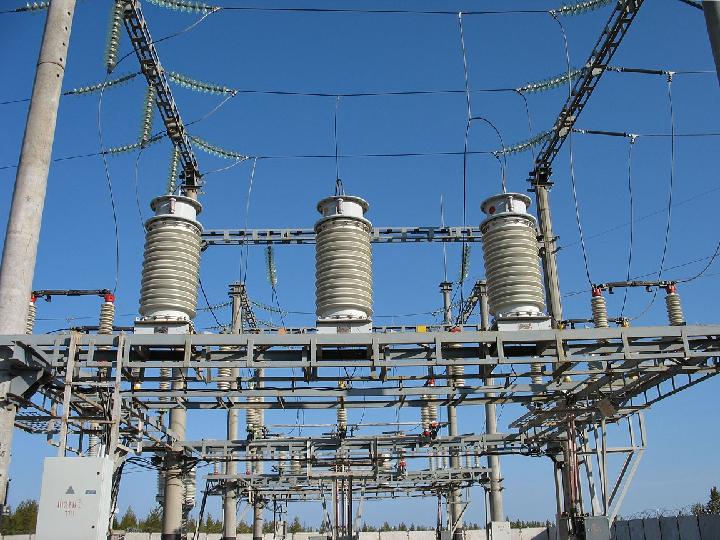

#7 слайд

7 слайд

#8 слайд

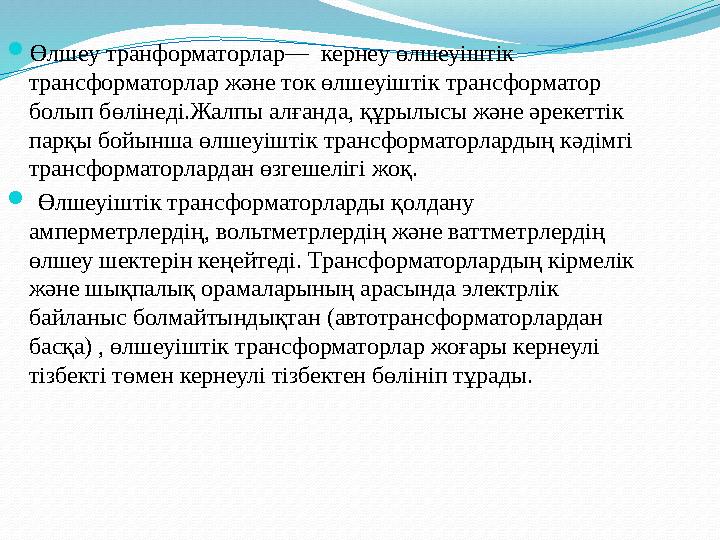

Өлшеу транформаторлар—  кернеу өлшеуіштік трансформаторлар және ток өлшеуіштік трансформатор болып бөлінеді.Жалпы алғанда, құрылысы және әрекеттік парқы бойынша өлшеуіштік трансформаторлардың кәдімгі трансформаторлардан өзгешелігі жоқ.  Өлшеуіштік трансформаторларды қолдану амперметрлердің, вольтметрлердің және ваттметрлердің өлшеу шектерін кеңейтеді. Трансформаторлардың кірмелік және шықпалық орамаларының арасында электрлік байланыс болмайтындықтан (автотрансформаторлардан басқа) , өлшеуіштік трансформаторлар жоғары кернеулі тізбекті төмен кернеулі тізбектен бөлініп тұрады.

8 слайд

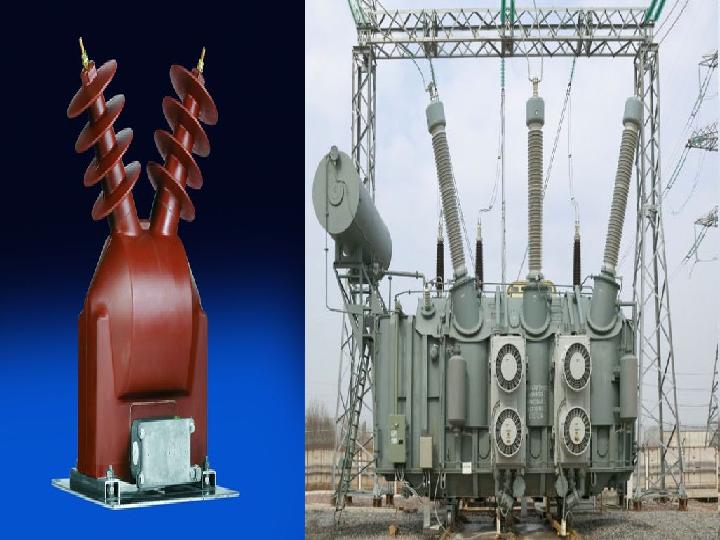

#9 слайд

9 слайд

#10 слайд

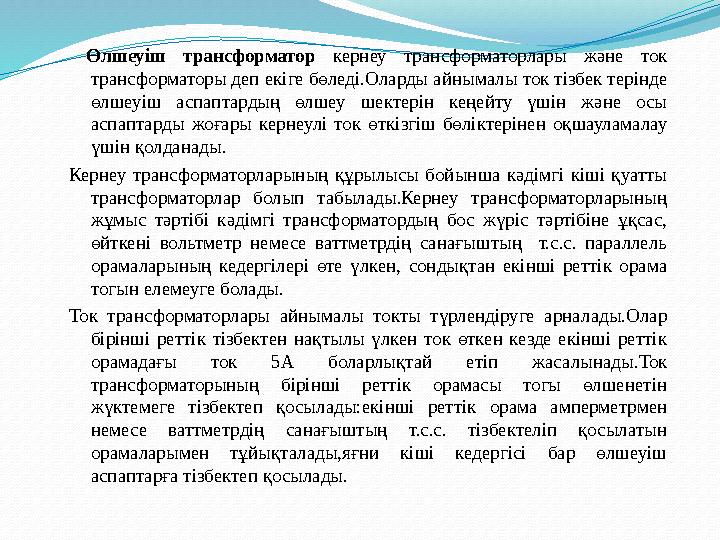

Өлшеуіш трансформатор кернеу трансформаторлары және ток трансформаторы деп екіге бөледі.Оларды айнымалы ток тізбек терінде өлшеуіш аспаптардың өлшеу шектерін кеңейту үшін және осы аспаптарды жоғары кернеулі ток өткізгіш бөліктерінен оқшауламалау үшін қолданады. Кернеу трансформаторларының құрылысы бойынша кәдімгі кіші қуатты трансформаторлар болып табылады.Кернеу трансформаторларының жұмыс тәртібі кәдімгі трансформатордың бос жүріс тәртібіне ұқсас, өйткені вольтметр немесе ваттметрдің санағыштың т.с.с. параллель орамаларының кедергілері өте үлкен, сондықтан екінші реттік орама тогын елемеуге болады. Ток трансформаторлары айнымалы токты түрлендіруге арналады.Олар бірінші реттік тізбектен нақтылы үлкен ток өткен кезде екінші реттік орамадағы ток 5А боларлықтай етіп жасалынады.Ток трансформаторының бірінші реттік орамасы тогы өлшенетін жүктемеге тізбектеп қосылады:екінші реттік орама амперметрмен немесе ваттметрдің санағыштың т.с.с. тізбектеліп қосылатын орамаларымен тұйықталады,яғни кіші кедергісі бар өлшеуіш аспаптарға тізбектеп қосылады.

10 слайд

#11 слайд

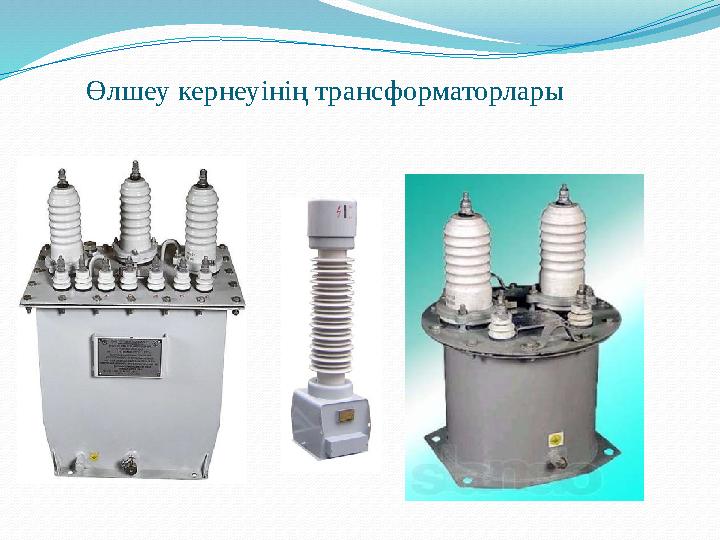

Өлшеу кернеуінің трансформаторлары

11 слайд

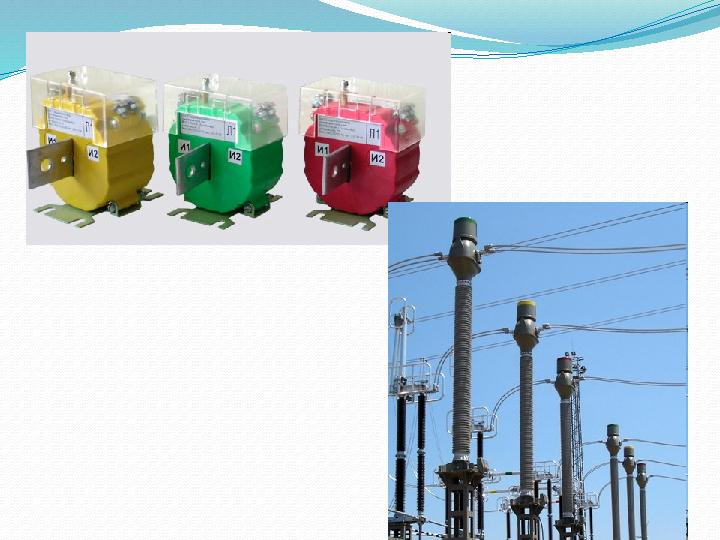

#12 слайд

12 слайд

#13 слайд

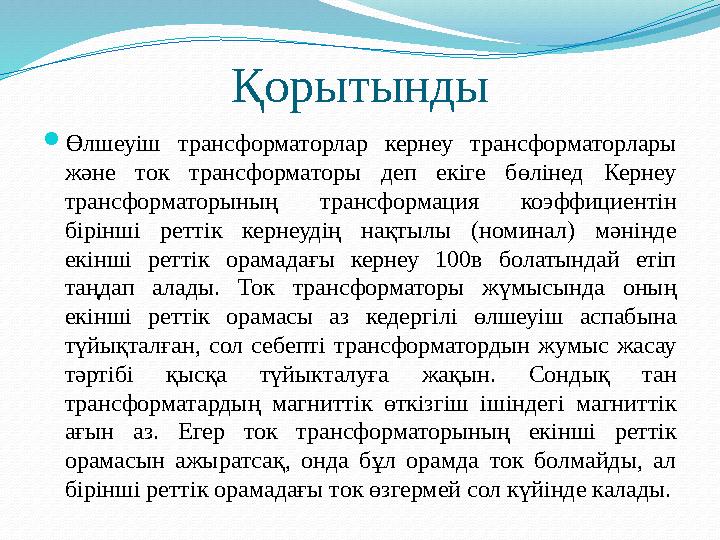

Қорытынды Өлшеуіш трансформаторлар кернеу трансформаторлары және ток трансформаторы деп екіге бөлінед Кернеу трансформаторының трансформация коэффициентін бірінші реттік кернеудің нақтылы (номинал) мәнінде екінші реттік орамадағы кернеу 100в болатындай етіп таңдап алады. Ток трансформаторы жүмысында оның екінші реттік орамасы аз кедергілі өлшеуіш аспабына түйықталған, сол себепті трансформатордын жумыс жасау тәртібі қысқа түйыкталуға жақын. Сондық тан трансформатардың магниттік өткізгіш ішіндегі магниттік ағын аз. Егер ток трансформаторының екінші реттік орамасын ажыратсақ, онда бұл орамда ток болмайды, ал бірінші реттік орамадағы ток өзгермей сол күйінде калады.

13 слайд

#14 слайд

14 слайд
