#1 слайд

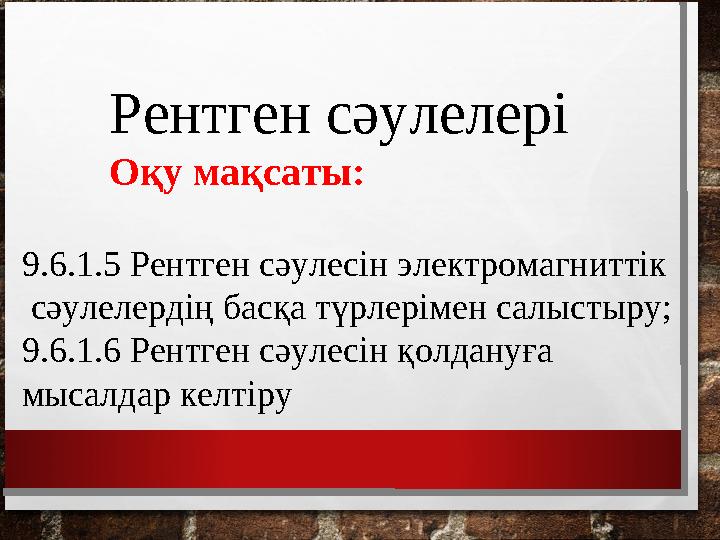

Рентген сәулелері Оқу мақсаты: 9.6.1.5 Рентген сәулесін электромагниттік сәулелердің басқа түрлерімен салыстыру; 9.6.1.6 Рентген сәулесін қолдануға мысалдар келтіру

1 слайд

#2 слайд

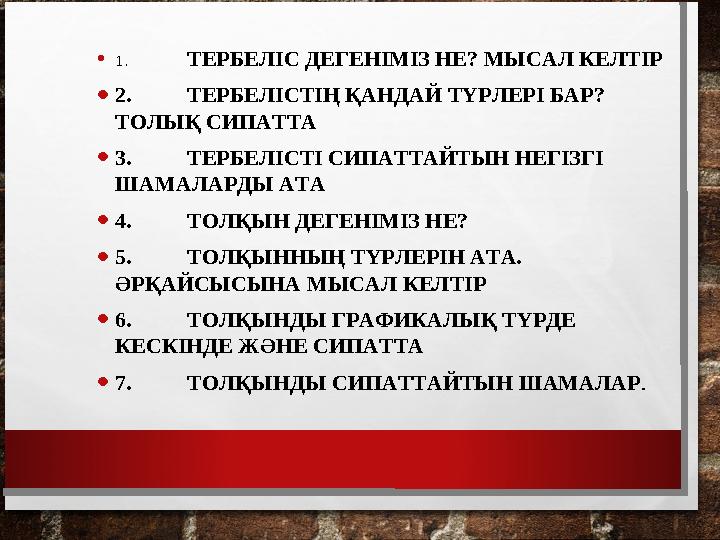

• 1. ТЕРБЕЛІС ДЕГЕНІМІЗ НЕ? МЫСАЛ КЕЛТІР • 2. ТЕРБЕЛІСТІҢ ҚАНДАЙ ТҮРЛЕРІ БАР? ТОЛЫҚ СИПАТТА • 3. ТЕРБЕЛІСТІ СИПАТТАЙТЫН НЕГІЗГІ ШАМАЛАРДЫ АТА • 4. ТОЛҚЫН ДЕГЕНІМІЗ НЕ? • 5. ТОЛҚЫННЫҢ ТҮРЛЕРІН АТА. ӘРҚАЙСЫСЫНА МЫСАЛ КЕЛТІР • 6. ТОЛҚЫНДЫ ГРАФИКАЛЫҚ ТҮРДЕ КЕСКІНДЕ ЖӘНЕ СИПАТТА • 7. ТОЛҚЫНДЫ СИПАТТАЙТЫН ШАМАЛАР .

2 слайд

#3 слайд

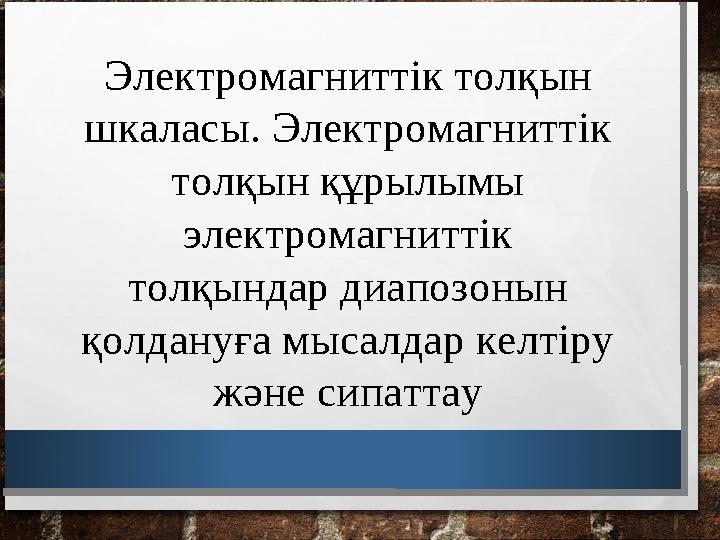

Электромагниттік толқын шкаласы. Электромагниттік толқын құрылымы электромагниттік толқындар диапозонын қолдануға мысалдар келтіру және сипаттау

3 слайд

#4 слайд

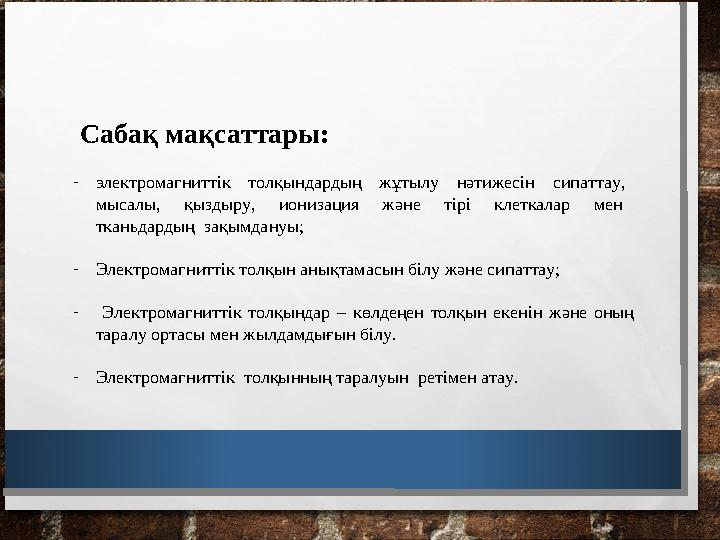

Сабақ мақсаттары: - электромагниттік толқындардың жұтылу нәтижесін сипаттау, мысалы, қыздыру, ионизация және тірі клеткалар мен тканьдардың зақымдануы; - Электромагниттік толқын анықтамасын білу және сипаттау; - Электромагниттік толқындар – көлдеңен толқын екенін және оның таралу ортасы мен жылдамдығын білу. - Электромагниттік толқынның таралуын ретімен атау.

4 слайд

#5 слайд

5 слайд

#6 слайд

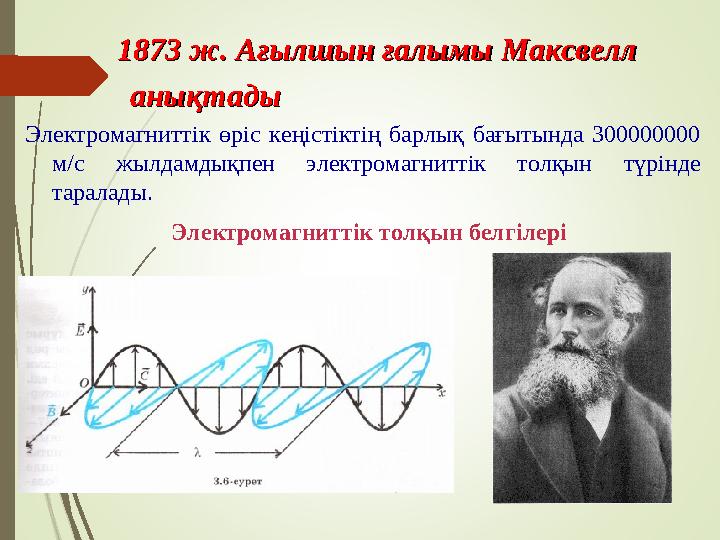

1873 ж. Ағылшын ғалымы Максвелл 1873 ж. Ағылшын ғалымы Максвелл анықтады анықтады Электромагниттік өріс кеңістіктің барлық бағытында 300000000 м/с жылдамдықпен электромагниттік толқын түрінде таралады. Электромагниттік толқын белгілері

6 слайд

#7 слайд

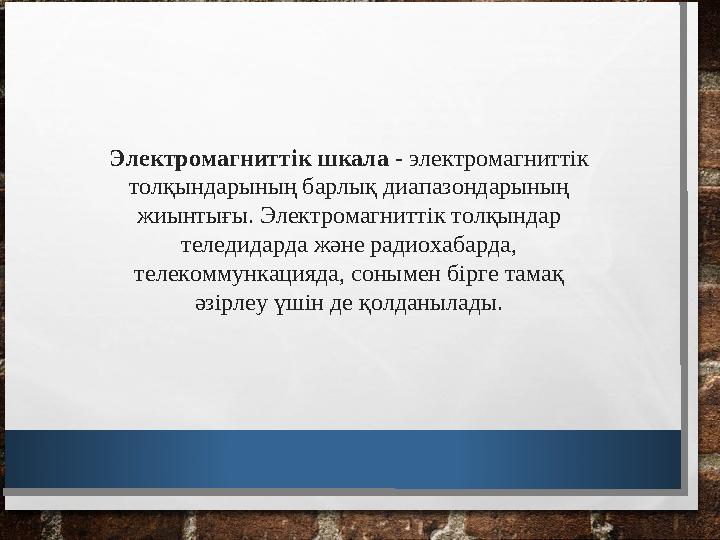

Электромагниттік шкала  - электромагниттік толқындарының барлық диапазондарының жиынтығы. Электромагниттік толқындар теледидарда және радиохабарда, телекоммункацияда, сонымен бірге тамақ әзірлеу үшін де қолданылады.

7 слайд

#8 слайд

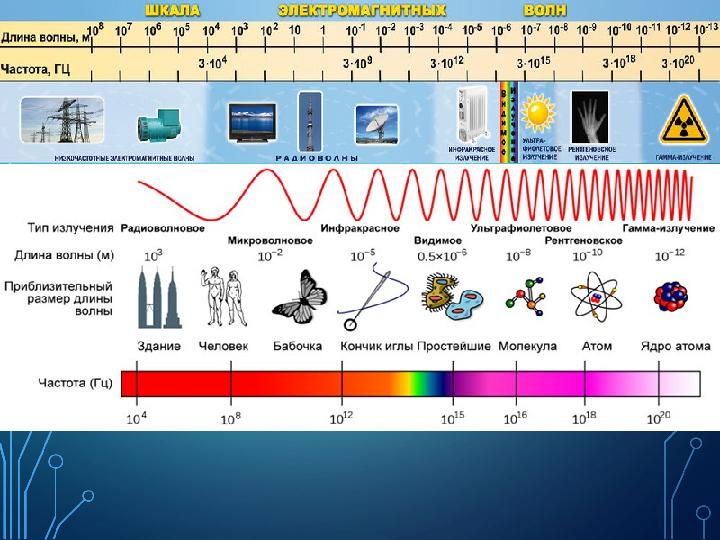

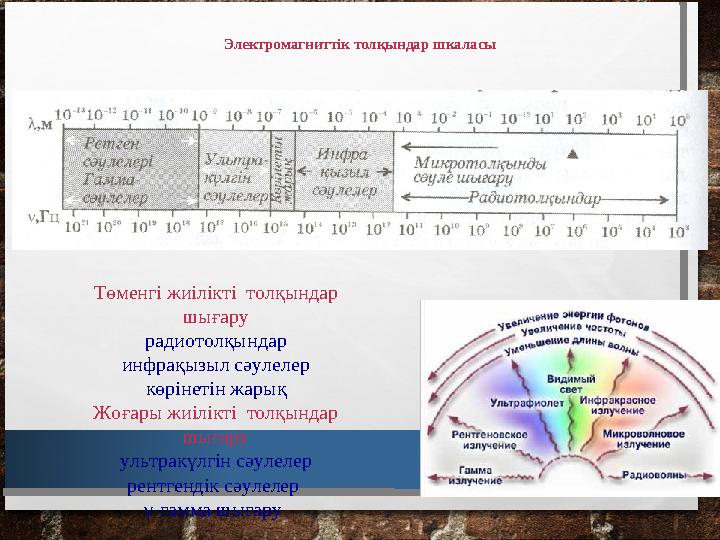

Электромагниттік толқындар шкаласы Төменгі жиілікті толқындар шығару радиотолқындар инфрақызыл сәулелер көрінетін жарық Жоғары жиілікті толқындар шығару ультракүлгін сәулелер рентгендік сәулелер γ-гамма шығару

8 слайд

#9 слайд

9 слайд

#10 слайд

10 слайд

#11 слайд

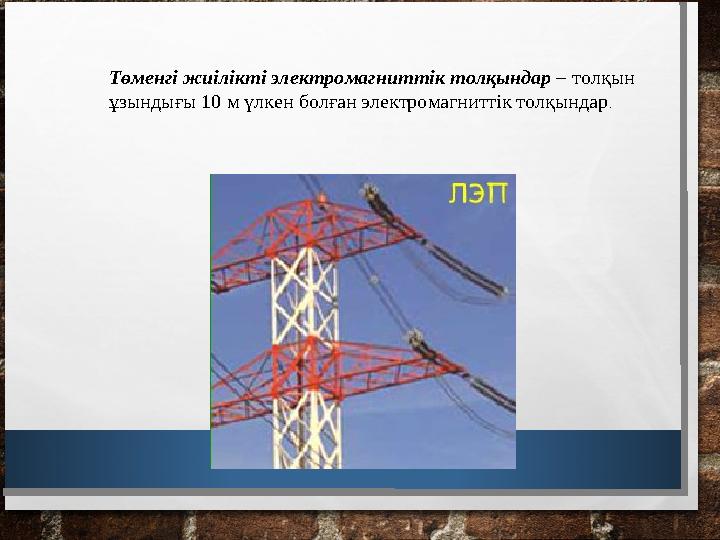

Төменгi жиiлiктi электромагниттiк толқындар – толқын ұзындығы 10 м үлкен болған электромагниттiк толқындар .

11 слайд

#12 слайд

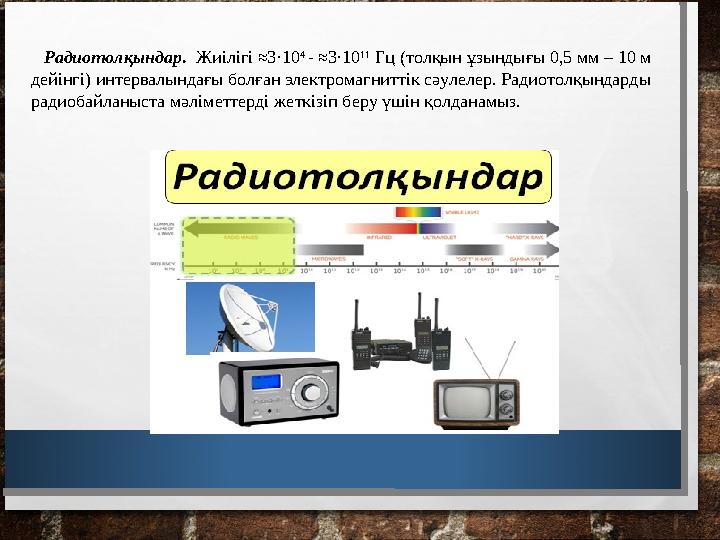

Радиотолқындар . Жиілігі ≈3 · 10 4 - ≈3 · 10 11 Гц (толқын ұзындығы 0,5 мм – 10 м дейiнгi) интервалындағы болған электромагниттік сәулелер. Радиотолқындарды радиобайланыста мәліметтерді жеткізіп беру үшін қолданамыз.

12 слайд

#13 слайд

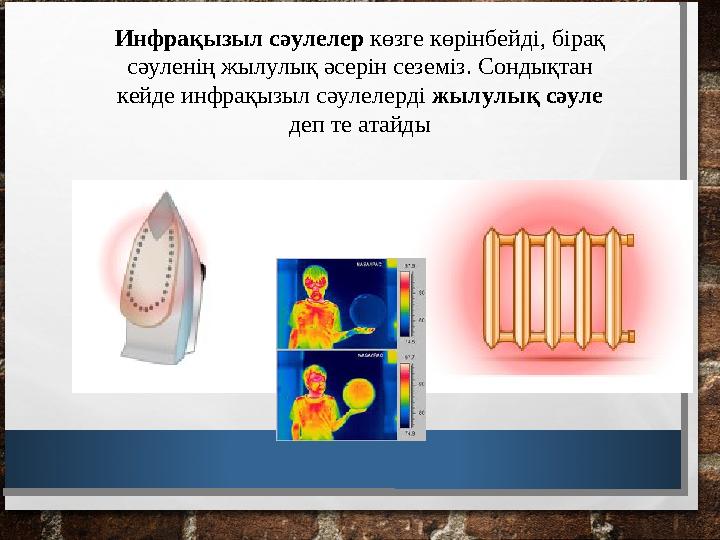

Инфрақызыл сәулелер көзге көрінбейді, бірақ сәуленің жылулық әсерін сеземіз. Сондықтан кейде инфрақызыл сәулелерді жылулық сәуле деп те атайды

13 слайд

#14 слайд

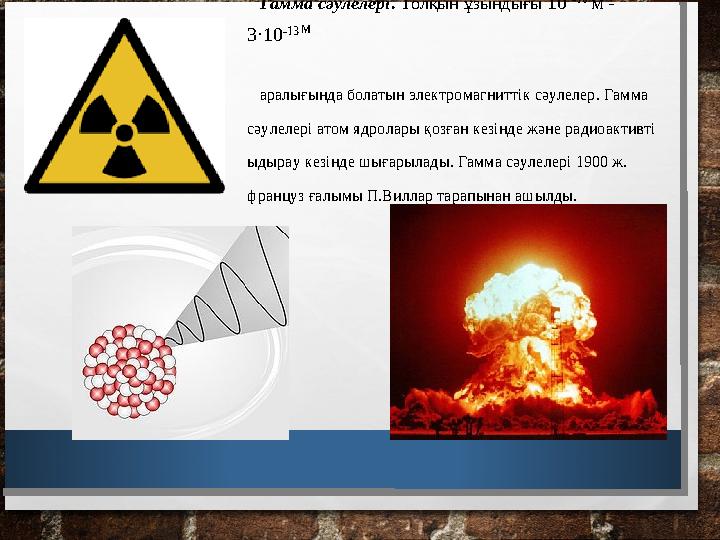

Гамма сәулелері . Толқын ұзындығы 10 -10 м - 3 · 10 -13 м аралығында болатын электромагниттік сәулелер. Гамма сәулелері атом ядролары қозған кезінде және радиоактивті ыдырау кезінде шығарылады. Гамма сәулелері 1900 ж. француз ғалымы П.Виллар тарапынан ашылды.

14 слайд
