"Шабу операциясы"

#1 слайд

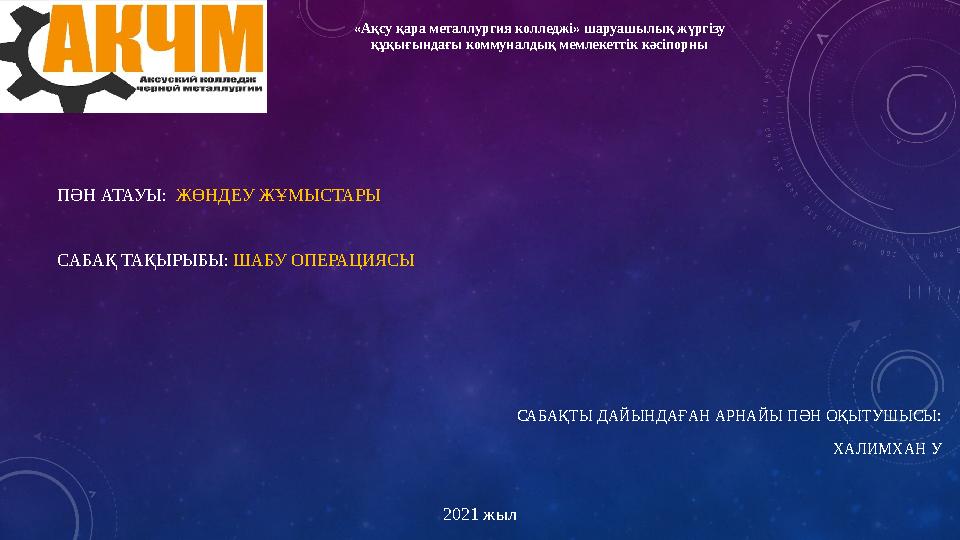

ПӘН АТАУЫ: ЖӨНДЕУ ЖҰМЫСТАРЫ САБАҚ ТАҚЫРЫБЫ: ШАБУ ОПЕРАЦИЯСЫ САБАҚТЫ ДАЙЫНДАҒАН АРНАЙЫ ПӘН ОҚЫТУШЫСЫ: ХАЛИМХАН У 2021 жыл«Ақсу қара металлургия колледжі» шаруашылық жүргізу құқығындағы коммуналдық мемлекеттік кәсіпорны

1 слайд

#2 слайд

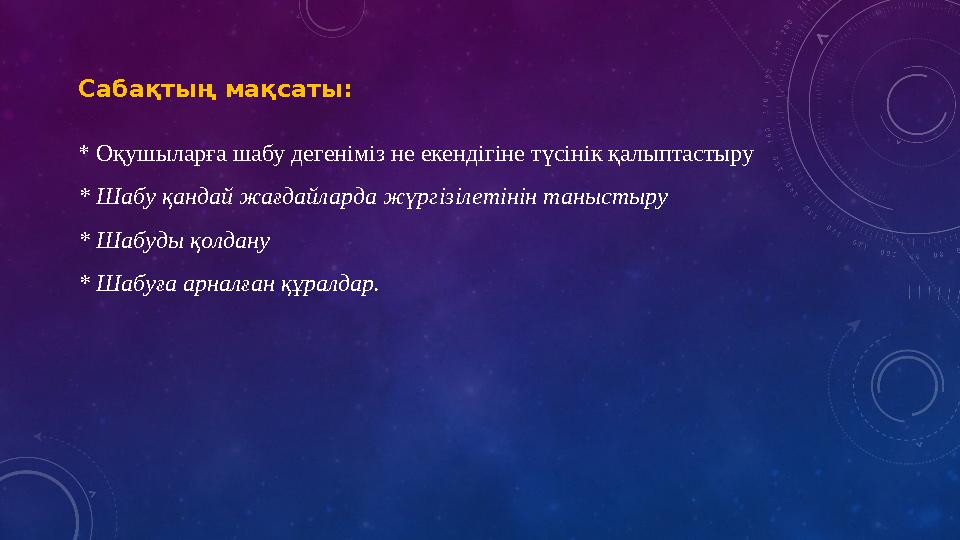

Сабақтың мақсаты: * Оқушылар ға шабу дегеніміз не екендігіне түсінік қалыптастыру * Шабу қандай жағдайларда жүргізілетінін таныстыру * Шабуды қолдану * Шабуға арналған құралдар.

2 слайд

#3 слайд

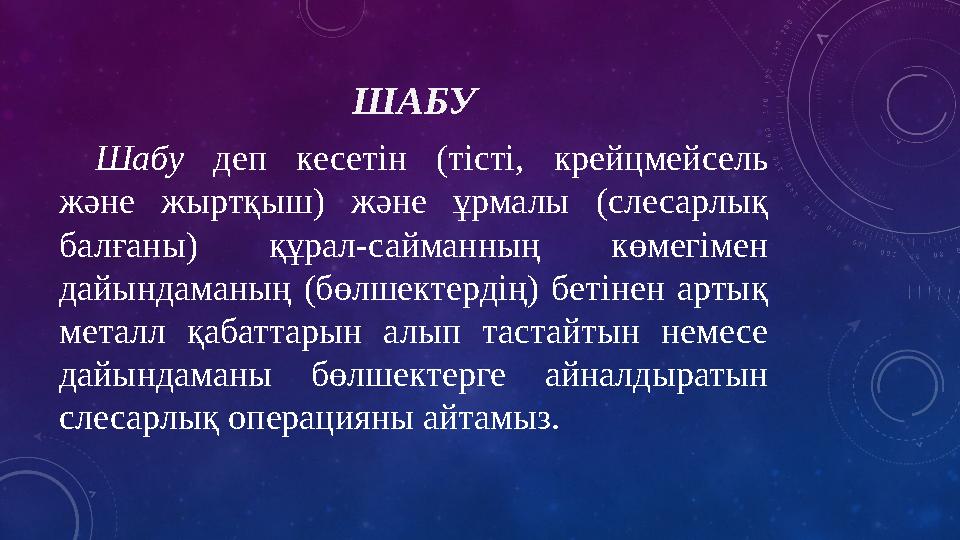

ШАБУ Шабу деп кесетін (тісті, крейцмейсель және жыртқыш) және ұрмалы (слесарлық балғаны) құрал-сайманның көмегімен дайындаманың (бөлшектердің) бетінен артық металл қабаттарын алып тастайтын немесе дайындаманы бөлшектерге айналдыратын слесарлық операцияны айтамыз.

3 слайд

#4 слайд

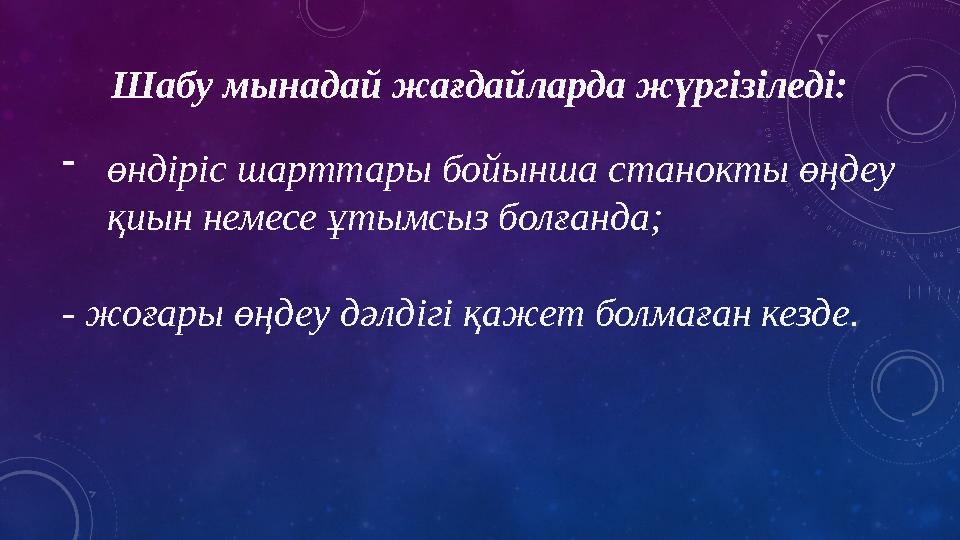

Шабу мынадай жағдайларда жүргізіледі: - өндіріс шарттары бойынша станокты өңдеу қиын немесе ұтымсыз болғанда; - жоғары өңдеу дәлдігі қажет болмаған кезде.

4 слайд

#5 слайд

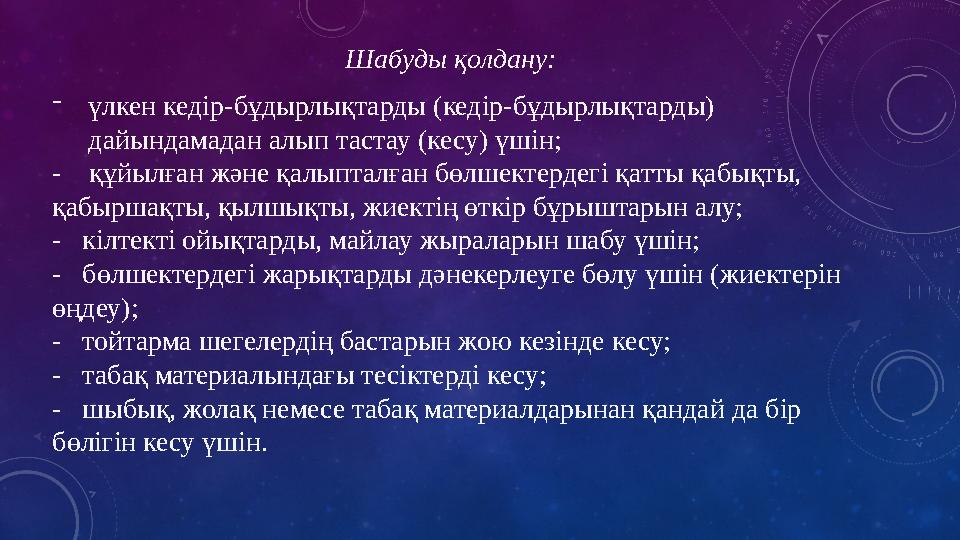

Шабуды қолдану: - үлкен кедір-бұдырлықтарды (кедір-бұдырлықтарды) дайындамадан алып тастау (кесу) үшін; - құйылған және қалыпталған бөлшектердегі қатты қабықты, қабыршақты, қылшықты, жиектің өткір бұрыштарын алу; - кілтекті ойықтарды, майлау жыраларын шабу үшін; - бөлшектердегі жарықтарды дәнекерлеуге бөлу үшін (жиектерін өңдеу); - тойтарма шегелердің бастарын жою кезінде кесу; - табақ материалындағы тесіктерді кесу; - шыбық, жолақ немесе табақ материалдарынан қандай да бір бөлігін кесу үшін.

5 слайд

#6 слайд

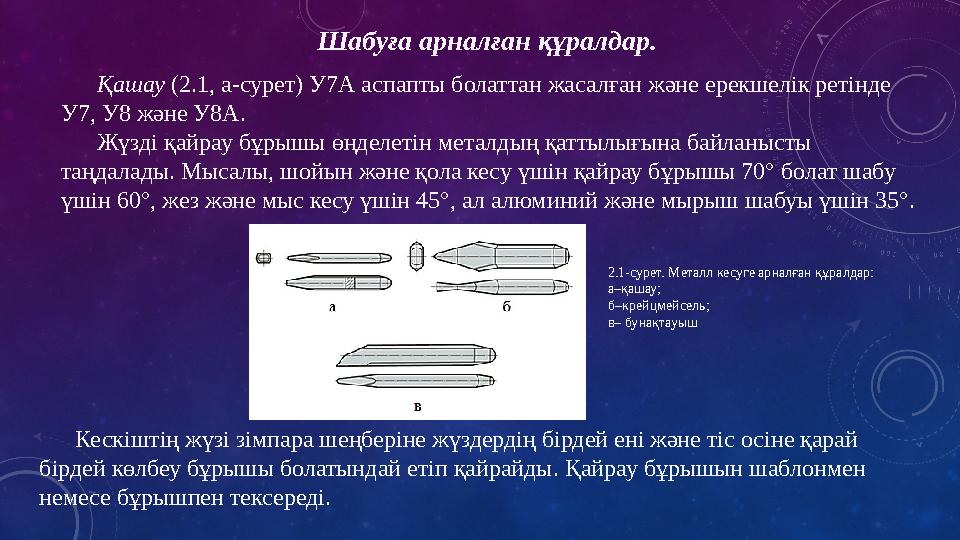

Шабуға арналған құралдар. Қашау (2.1, а-сурет) У7А аспапты болаттан жасалған және ерекшелік ретінде У7, У8 және У8А. Жүзді қайрау бұрышы өңделетін металдың қаттылығына байланысты таңдалады. Мысалы, шойын және қола кесу үшін қайрау бұрышы 70° болат шабу үшін 60 ° , жез және мыс кесу үшін 45 ° , ал алюминий және мырыш шабуы үшін 35 °. 2.1-сурет. Металл кесуге арналған құралдар: а–қашау; б–крейцмейсель; в– бунақтауыш Кескіштің жүзі зімпара шеңберіне жүздердің бірдей ені және тіс осіне қарай бірдей көлбеу бұрышы болатындай етіп қайрайды. Қайрау бұрышын шаблонмен немесе бұрышпен тексереді.

6 слайд

#7 слайд

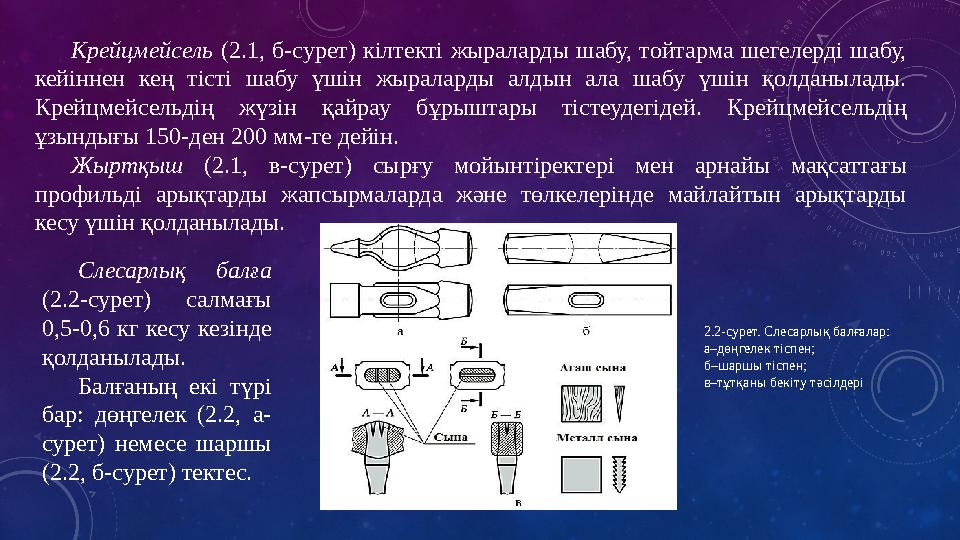

Крейцмейсель (2.1, б-сурет) кілтекті жыраларды шабу, тойтарма шегелерді шабу, кейіннен кең тісті шабу үшін жыраларды алдын ала шабу үшін қолданылады. Крейцмейсельдің жүзін қайрау бұрыштары тістеудегідей. Крейцмейсельдің ұзындығы 150-ден 200 мм-ге дейін. Жыртқыш (2.1, в-сурет) сырғу мойынтіректері мен арнайы мақсаттағы профильді арықтарды жапсырмаларда және төлкелерінде майлайтын арықтарды кесу үшін қолданылады. Слесарлық балға (2.2-сурет) салмағы 0,5-0,6 кг кесу кезінде қолданылады. Балғаның екі түрі бар: дөңгелек (2.2, а- сурет) немесе шаршы (2.2, б-сурет) тектес. 2.2-сурет. Слесарлық балғалар: а–дөңгелек тіспен; б–шаршы тіспен; в–тұтқаны бекіту тәсілдері

7 слайд

#8 слайд

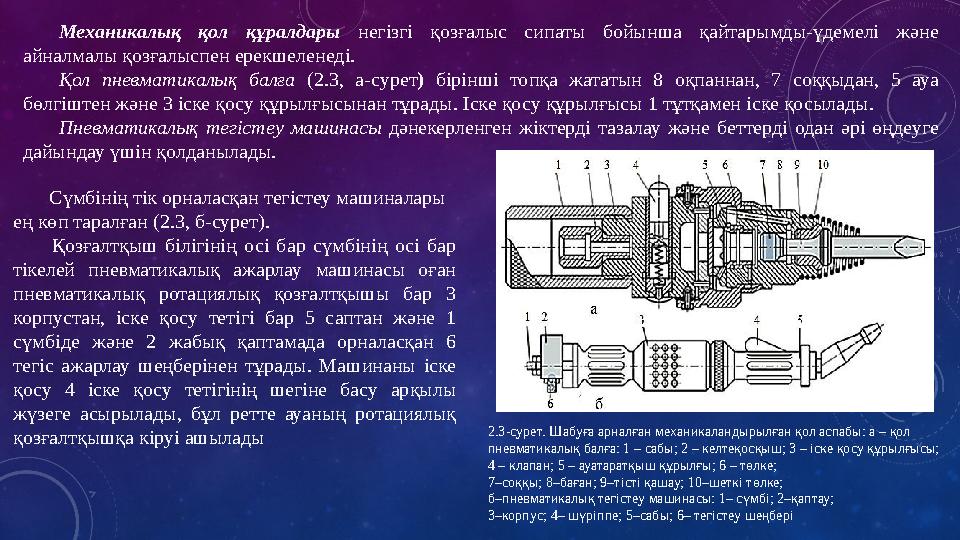

Механикалық қол құралдары негізгі қозғалыс сипаты бойынша қайтарымды-үдемелі және айналмалы қозғалыспен ерекшеленеді. Қол пневматикалық балға (2.3, а-сурет ) бірінші топқа жататын 8 оқпаннан, 7 соққыдан, 5 ауа бөлгіштен және 3 іске қосу құрылғысынан тұрады. Іске қосу құрылғысы 1 тұтқамен іске қосылады. Пневматикалық тегістеу машинасы дәнекерленген жіктерді тазалау және беттерді одан әрі өңдеуге дайындау үшін қолданылады. Сүмбінің тік орналасқан тегістеу машиналары ең көп таралған (2.3, б-сурет). Қозғалтқыш білігінің осі бар сүмбінің осі бар тікелей пневматикалық ажарлау машинасы оған пневматикалық ротациялық қозғалтқышы бар 3 корпустан, іске қосу тетігі бар 5 саптан және 1 сүмбіде және 2 жабық қаптамада орналасқан 6 тегіс ажарлау шеңберінен тұрады. Машинаны іске қосу 4 іске қосу тетігінің шегіне басу арқылы жүзеге асырылады , бұл ретте ауаның ротациялық қозғалтқышқа кіруі ашылады 2.3-сурет. Шабуға арналған механикаландырылған қол аспабы: а – қол пневматикалық балға: 1 – сабы; 2 – келтеқосқыш; 3 – іске қосу құрылғысы; 4 – клапан; 5 – ауатаратқыш құрылғы; 6 – төлке; 7–соққы; 8–баған; 9–тісті қашау; 10–шеткі төлке; б–пневматикалық тегістеу машинасы: 1– сүмбі; 2–қаптау; 3–корпус; 4– шүріппе; 5–сабы; 6– тегістеу шеңбері

8 слайд

#9 слайд

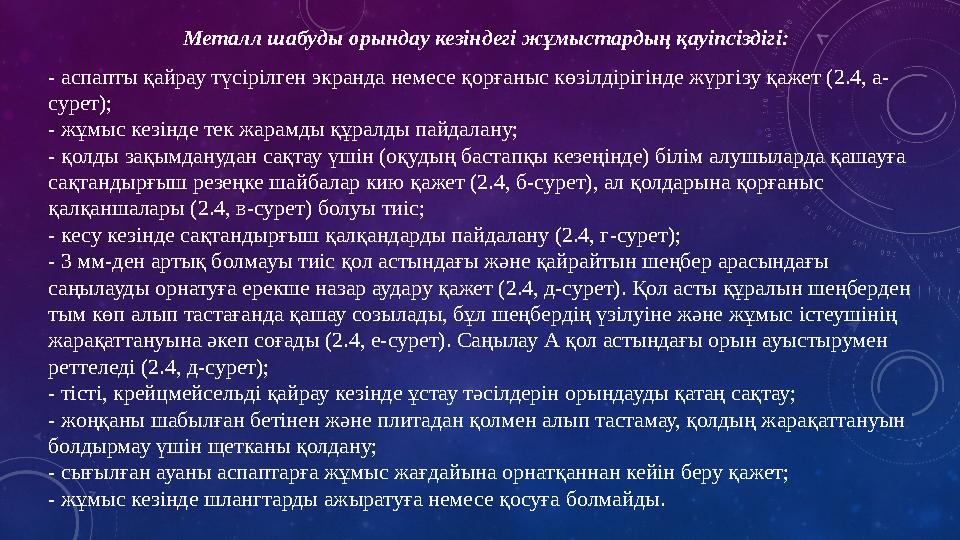

Металл шабуды орындау кезіндегі жұмыстардың қауіпсіздігі: - аспапты қайрау түсірілген экранда немесе қорғаныс көзілдірігінде жүргізу қажет (2.4, а- сурет); - жұмыс кезінде тек жарамды құралды пайдалану; - қолды зақымданудан сақтау үшін (оқудың бастапқы кезеңінде) білім алушыларда қашауға сақтандырғыш резеңке шайбалар кию қажет (2.4, б-сурет), ал қолдарына қорғаныс қалқаншалары (2.4, в-сурет) болуы тиіс; - кесу кезінде сақтандырғыш қалқандарды пайдалану (2.4, г-сурет); - 3 мм-ден артық болмауы тиіс қол астындағы және қайрайтын шеңбер арасындағы саңылауды орнатуға ерекше назар аудару қажет (2.4, д-сурет). Қол асты құралын шеңберден тым көп алып тастағанда қашау созылады, бұл шеңбердің үзілуіне және жұмыс істеушінің жарақаттануына әкеп соғады (2.4, е-сурет). Саңылау А қол астындағы орын ауыстырумен реттеледі (2.4, д-сурет); - тісті, крейцмейсельді қайрау кезінде ұстау тәсілдерін орындауды қатаң сақтау; - жоңқаны шабылған бетінен және плитадан қолмен алып тастамау, қолдың жарақаттануын болдырмау үшін щетканы қолдану; - сығылған ауаны аспаптарға жұмыс жағдайына орнатқаннан кейін беру қажет; - жұмыс кезінде шлангтарды ажыратуға немесе қосуға болмайды.

9 слайд

#10 слайд

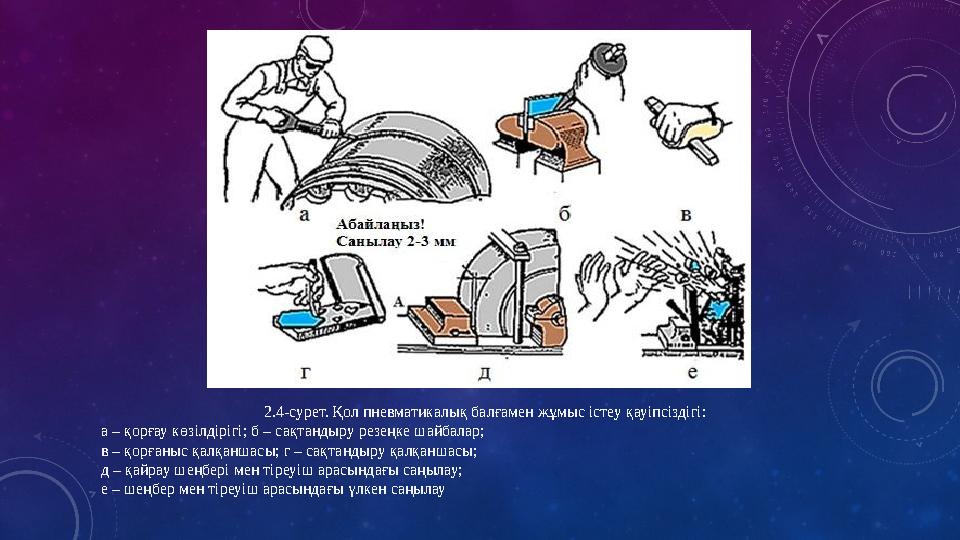

2.4-сурет. Қол пневматикалық балғамен жұмыс істеу қауіпсіздігі: а – қорғау көзілдірігі; б – сақтандыру резеңке шайбалар; в – қорғаныс қалқаншасы; г – сақтандыру қалқаншасы; д – қайрау шеңбері мен тіреуіш арасындағы саңылау; е – шеңбер мен тіреуіш арасындағы үлкен саңылау

10 слайд

#11 слайд

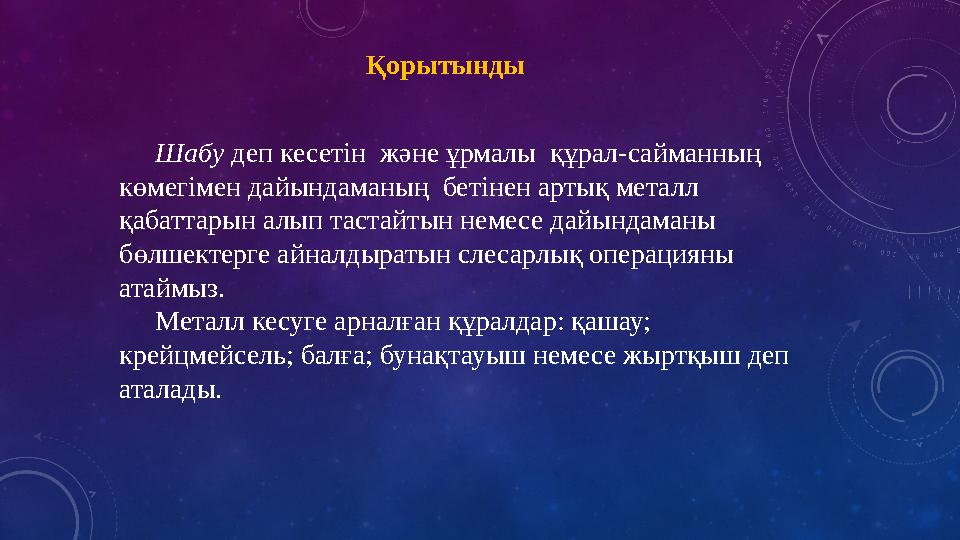

Қорытынды Шабу деп кесетін және ұрмалы құрал-сайманның көмегімен дайындаманың бетінен артық металл қабаттарын алып тастайтын немесе дайындаманы бөлшектерге айналдыратын слесарлық операцияны атаймыз. Металл кесуге арналған құралдар: қашау; крейцмейсель; балға; бунақтауыш немесе жыртқыш деп аталады.

11 слайд

#12 слайд

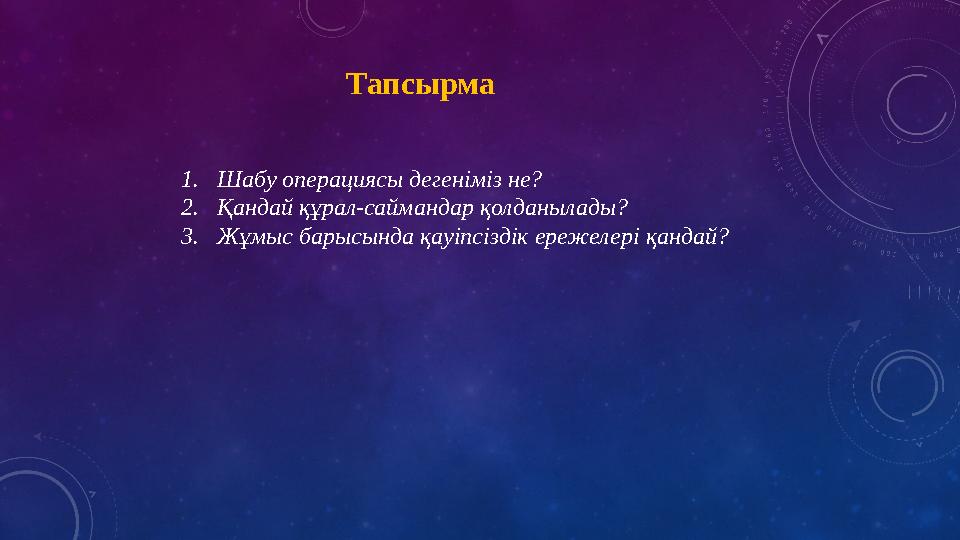

Тапсырма 1. Шабу операциясы дегеніміз не? 2. Қандай құрал-саймандар қолданылады? 3. Жұмыс барысында қауіпсіздік ережелері қандай?

12 слайд
