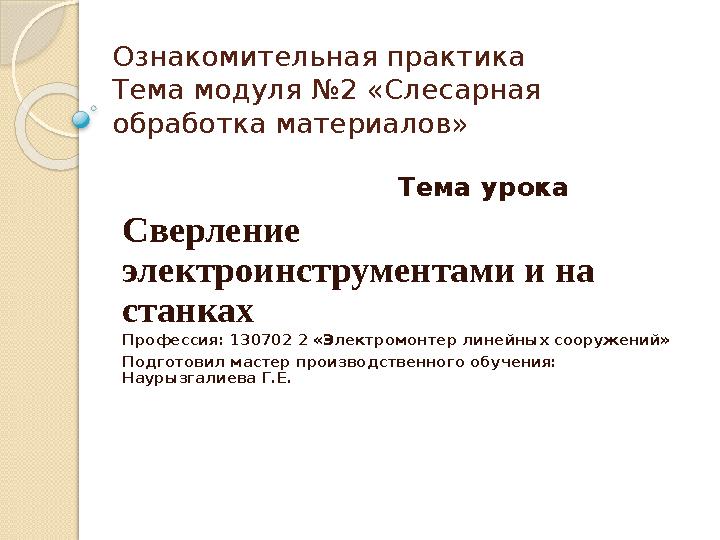

Ознакомительная практика Тема модуля №2 «Слесарная обработка материалов» Тема урока Сверление электроинструментами и на станках Профессия: 130702 2 «Электромонтер линейных сооружений» Подготовил мастер производственного обучения: Наурызгалиева Г.Е.

1 слайд

#2 слайд
Цели и задачи по стандарту: ОК.1 понимать сущность и социальную значимость своей будущей профессии, проявлять к ней устойчивый интерес; ОК 4. осуществлять поиск информации, необходимой для эффективного выполнения профессиональных задач. Дидактическая цель урока (деятельность в коллективе и в команде, эффективное общение обучающих) к концу урока обучающийся будет уметь:  анализировать принципы работы при сверлении отверстий классифицировать виды сверл и виды сверлильных станков  определять последовательность работы при сверлении

2 слайд

#3 слайд

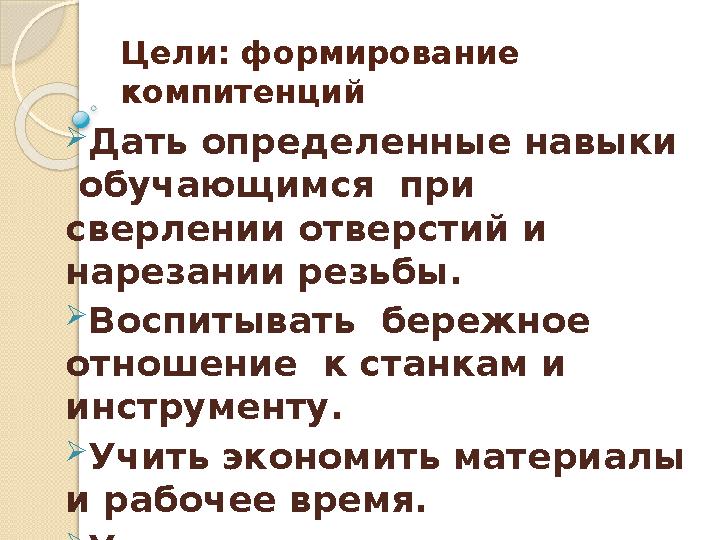

Цели: формирование компитенций Дать определенные навыки обучающимся при сверлении отверстий и нарезании резьбы. Воспитывать бережное отношение к станкам и инструменту. Учить экономить материалы и рабочее время. Учить аккуратности и внимательности в работе.

3 слайд

#4 слайд

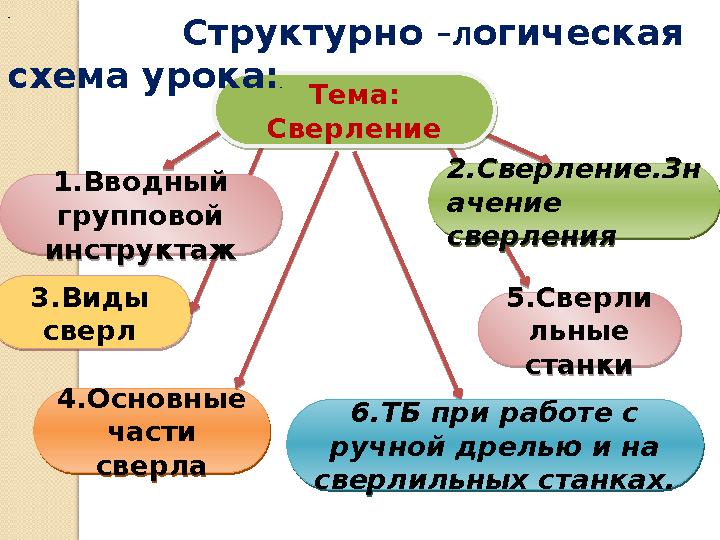

2.Сверление.Зн ачение сверления 2.Сверление.Зн ачение сверления3.Виды сверл 3.Виды сверл 6.ТБ при работе с ручной дрелью и на сверлильных станках. 6.ТБ при работе с ручной дрелью и на сверлильных станках. 5.Сверли льные станки 5.Сверли льные станки 4.Основные части сверла 4.Основные части сверлаТема: Сверление Тема: Сверление Структурно –логическая схема урока: . . 1.Вводный групповой инструктаж 1.Вводный групповой инструктаж

4 слайд

#5 слайд

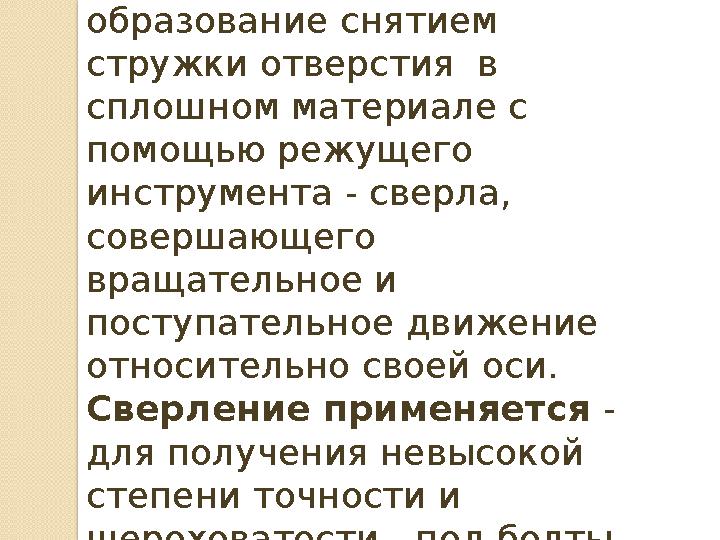

Сверлением называется - образование снятием стружки отверстия в сплошном материале с помощью режущего инструмента - сверла, совершающего вращательное и поступательное движение относительно своей оси. Сверление применяется - для получения невысокой степени точности и шероховатости - под болты, заклейки, шпильки и т.д.

5 слайд

#6 слайд

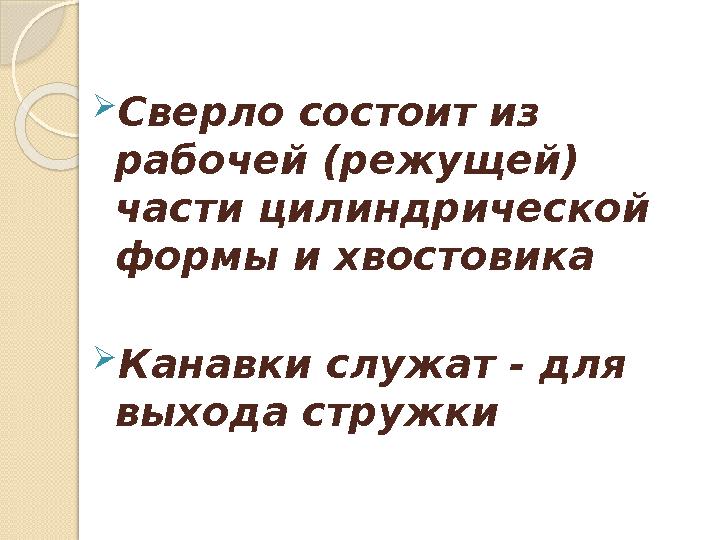

Сверло состоит из рабочей (режущей) части цилиндрической формы и хвостовика Канавки служат - для выхода стружки

6 слайд

#7 слайд

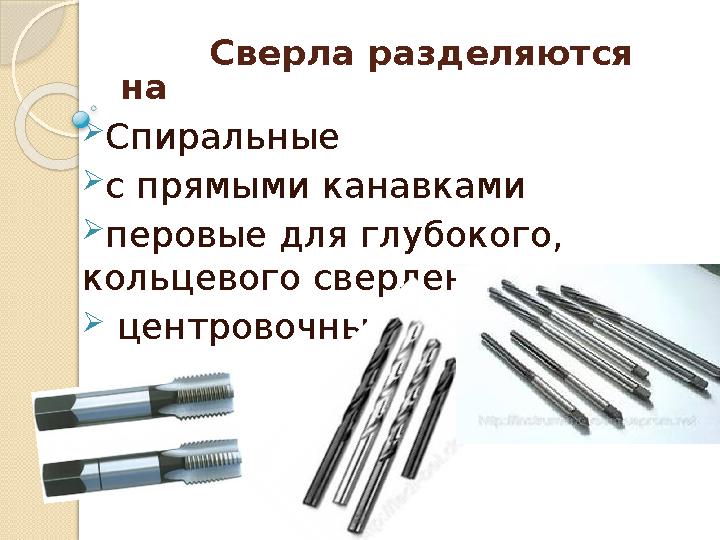

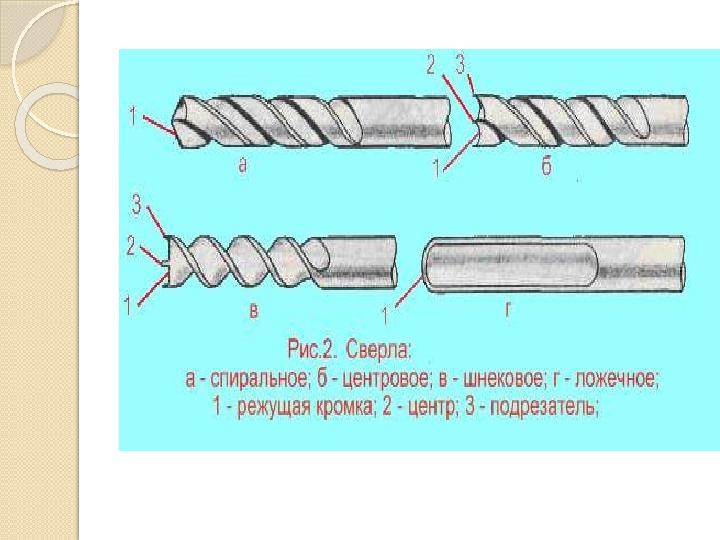

Сверла разделяются на Спиральные с прямыми канавками перовые для глубокого, кольцевого сверления  центровочные

7 слайд

#8 слайд

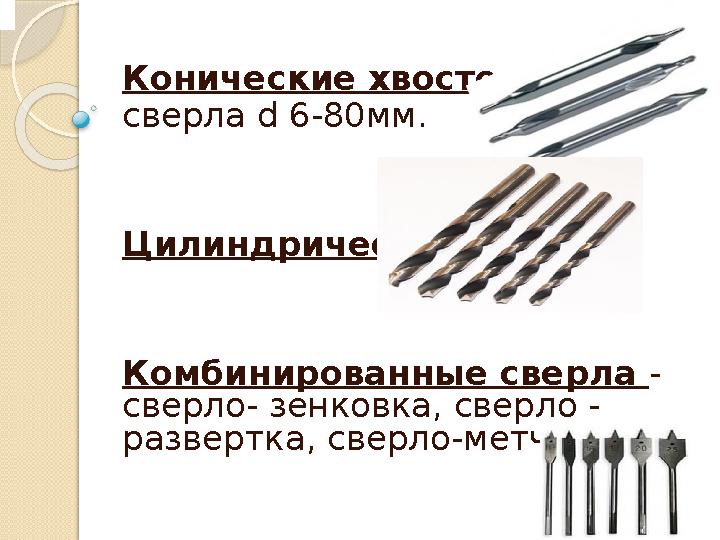

  Конические хвостовики – сверла d 6-80мм. Цилиндрические - Комбинированные сверла - сверло- зенковка, сверло - развертка, сверло-метчик.

8 слайд

#9 слайд

9 слайд

#10 слайд

10 слайд

#11 слайд

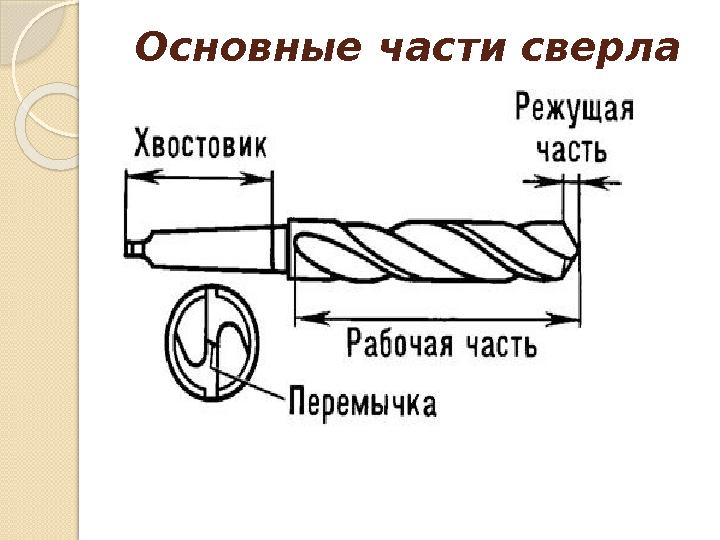

Основные части сверла

11 слайд

#12 слайд

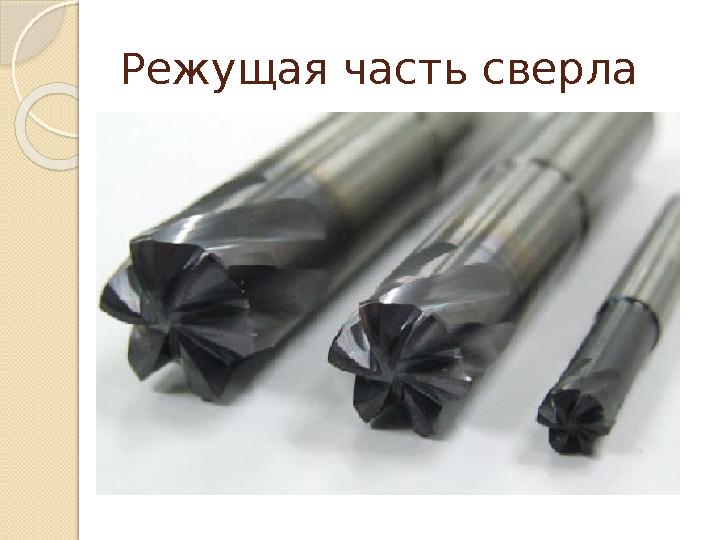

Режущая часть сверла

12 слайд

#13 слайд

13 слайд

#14 слайд

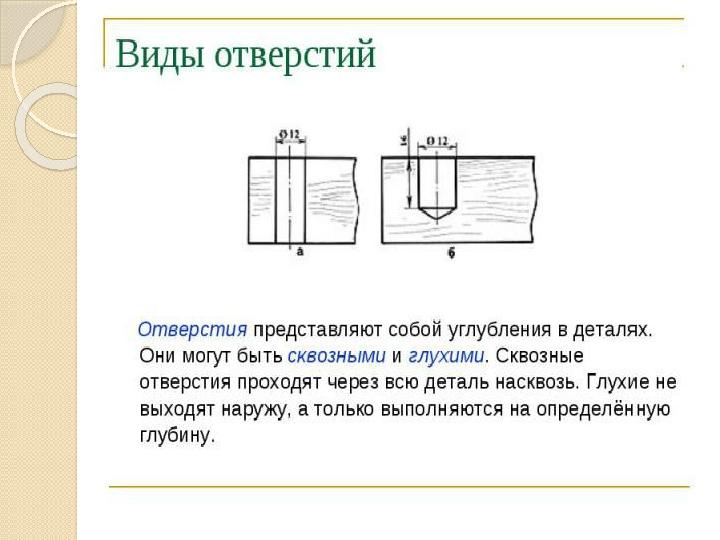

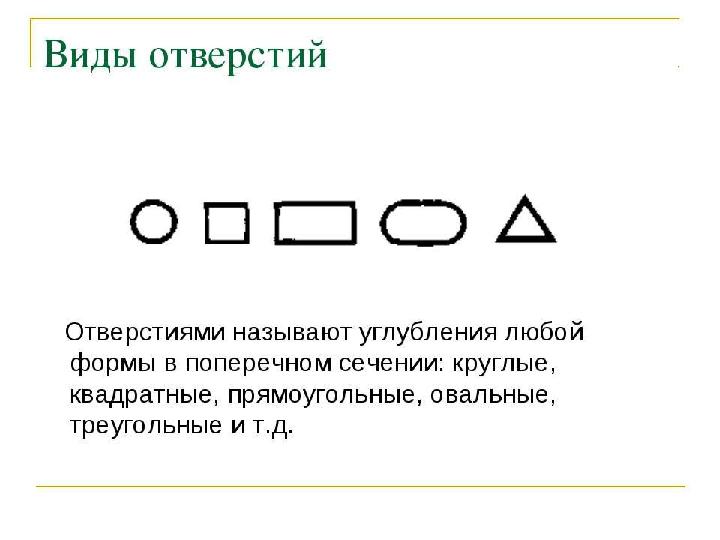

Виды отверстий:

14 слайд

#15 слайд
Для обеспечения точности при сверлении, детали закрепляют прочно на столе в тисках или других приспособлений.

15 слайд

#16 слайд

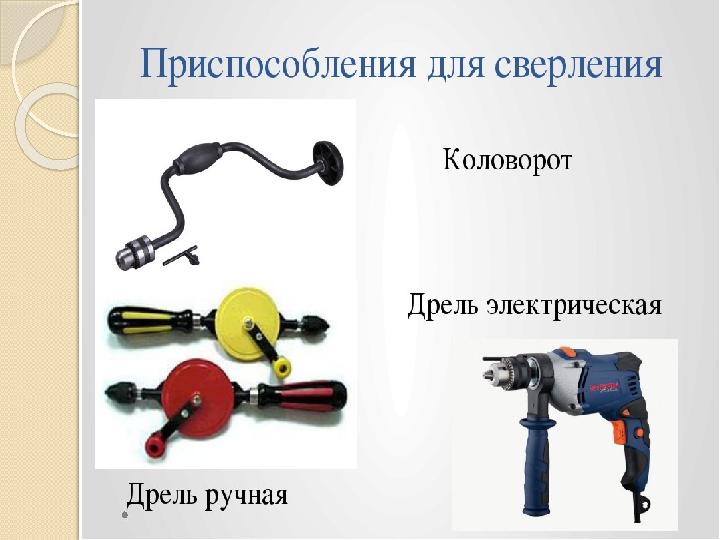

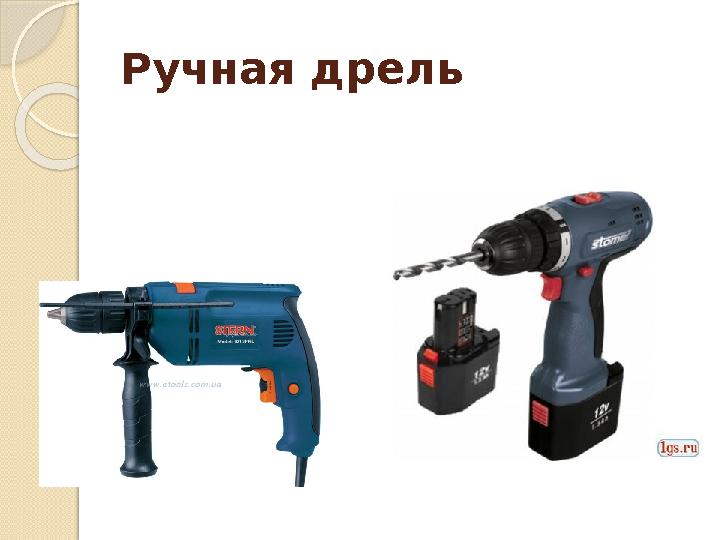

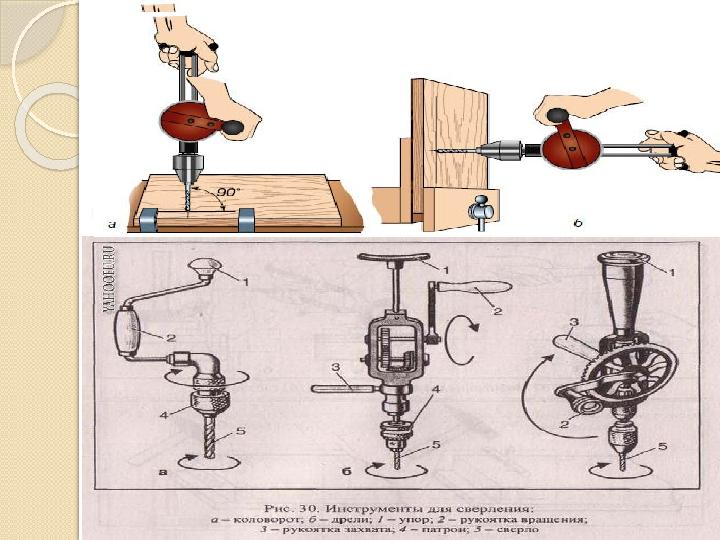

Ручная дрель

16 слайд

#17 слайд

17 слайд

#18 слайд

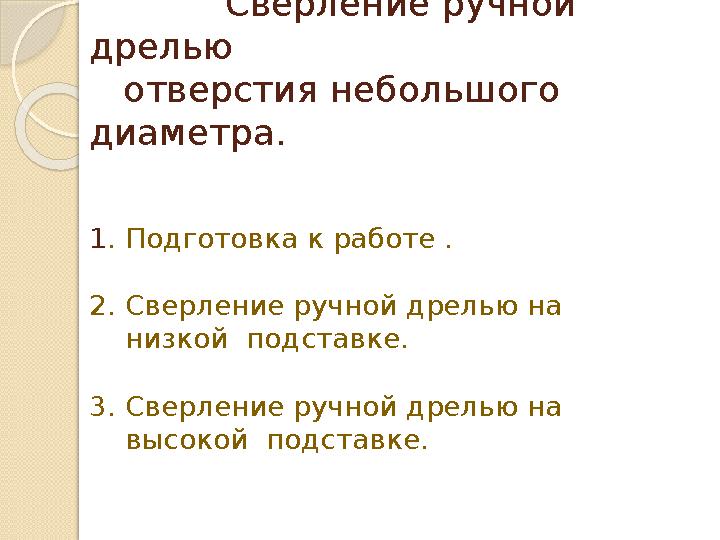

Сверление ручной дрелью отверстия небольшого диаметра. 1. Подготовка к работе . 2. Сверление ручной дрелью на низкой подставке. 3. Сверление ручной дрелью на высокой подставке.

18 слайд

#19 слайд

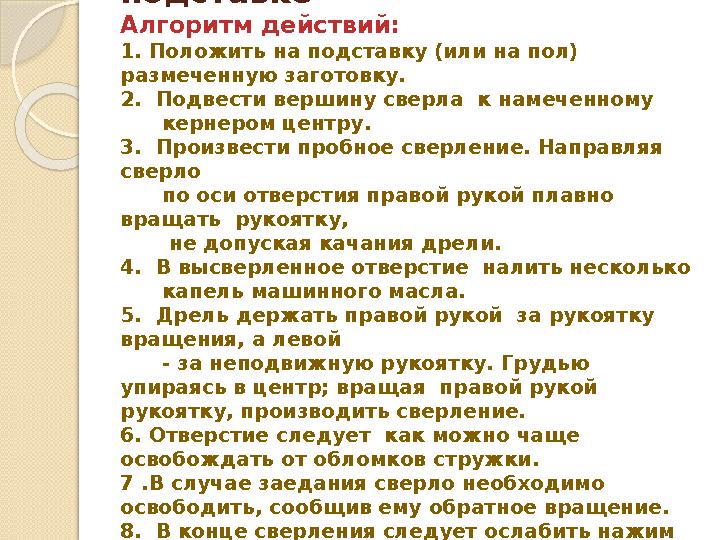

Сверление ручной дрелью на подставке Алгоритм действий: 1. Положить на подставку (или на пол) размеченную заготовку. 2. Подвести вершину сверла к намеченному кернером центру. 3. Произвести пробное сверление. Направляя сверло по оси отверстия правой рукой плавно вращать рукоятку, не допуская качания дрели. 4. В высверленное отверстие налить несколько капель машинного масла. 5. Дрель держать правой рукой за рукоятку вращения, а левой - за неподвижную рукоятку. Грудью упираясь в центр; вращая правой рукой рукоятку, производить сверление. 6. Отверстие следует как можно чаще освобождать от обломков стружки. 7 .В случае заедания сверло необходимо освободить, сообщив ему обратное вращение. 8. В конце сверления следует ослабить нажим на дрель и уменьшить частоту вращения.

19 слайд

#20 слайд

20 слайд

#21 слайд

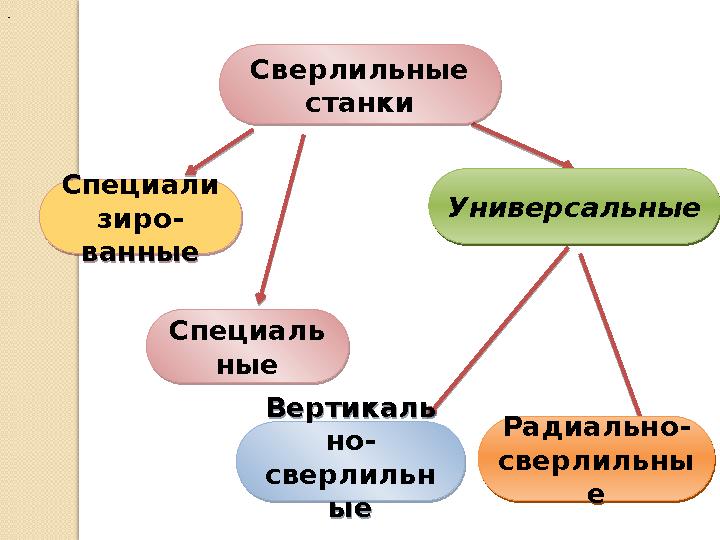

УниверсальныеУниверсальныеСпециали зиро- ванные Специали зиро- ванныеВертикаль но- сверлильн ые Вертикаль но- сверлильн ые Специаль ные Специаль ные Радиально- сверлильны е Радиально- сверлильны е . Сверлильные станки Сверлильные станки

21 слайд

#22 слайд

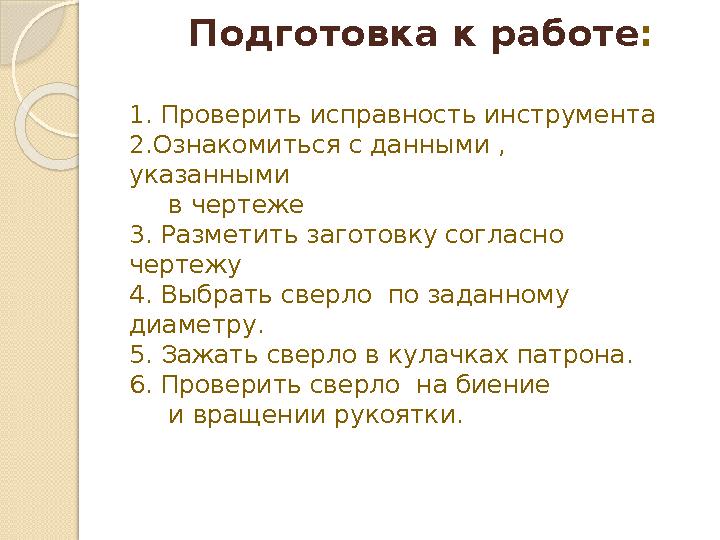

Подготовка к работе : 1. Проверить исправность инструмента 2.Ознакомиться с данными , указанными в чертеже 3. Разметить заготовку согласно чертежу 4. Выбрать сверло по заданному диаметру. 5. Зажать сверло в кулачках патрона. 6. Проверить сверло на биение и вращении рукоятки.

22 слайд

#23 слайд
Универсальный вертикально- сверлильный станок

23 слайд

#24 слайд

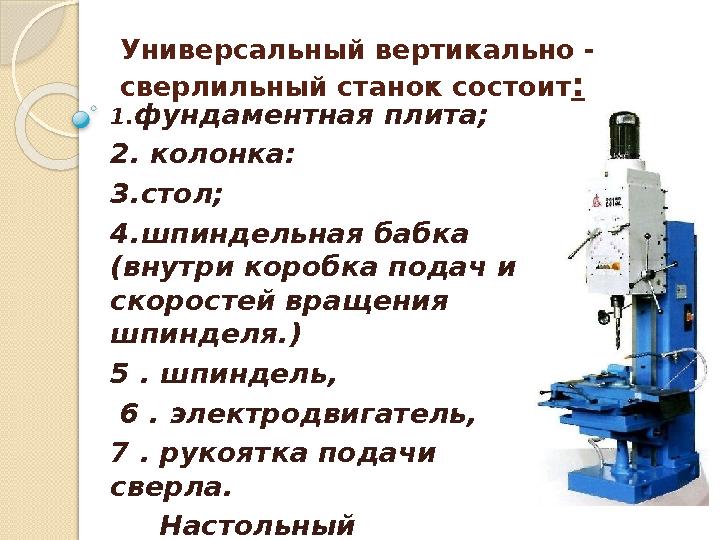

Универсальный вертикально - сверлильный станок состоит : 1.фундаментная плита; 2. колонка: 3.стол; 4.шпиндельная бабка (внутри коробка подач и скоростей вращения шпинделя.) 5 . шпиндель, 6 . электродвигатель, 7 . рукоятка подачи сверла. Настольный вертикально - сверлильный станок 2М 112 предназначен для сверления отверстий Ф не более 12мм в небольших деталях.

24 слайд

#25 слайд

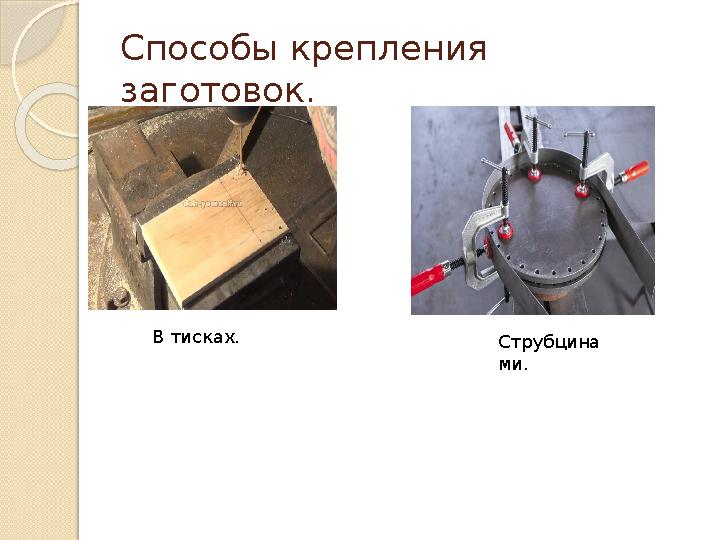

Способы крепления заготовок. В тисках. Струбцина ми.

25 слайд

#26 слайд

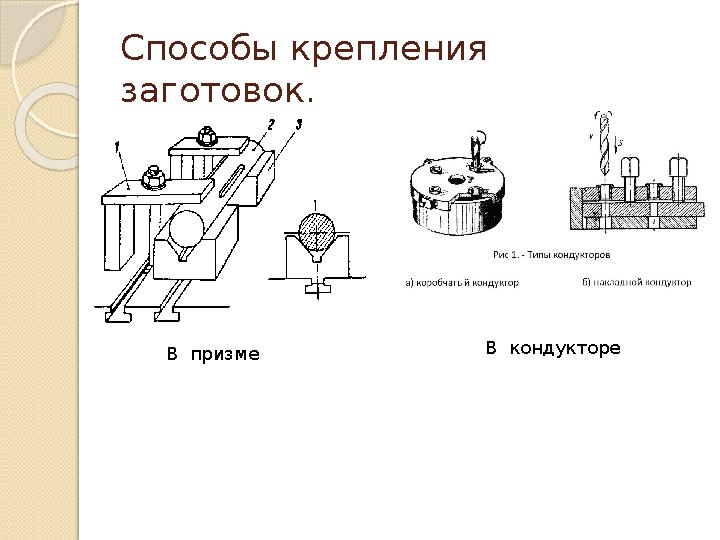

Способы крепления заготовок. В призме В кондукторе

26 слайд

#27 слайд
Крепление сверл Крепление сверл, разверток, зенкеров и зенковок на сверлильных станках в зависимости от формы хвостовика осуществляют тремя способами: непосредственно в коническом отверстии шпинделя, в переходных конических втулках, в сверлильном патроне.

27 слайд

#28 слайд

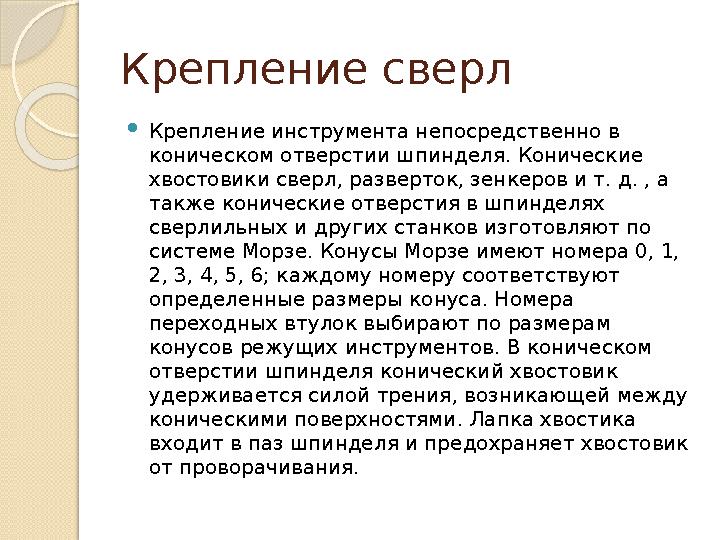

Крепление сверл Крепление инструмента непосредственно в коническом отверстии шпинделя. Конические хвостовики сверл, разверток, зенкеров и т. д. , а также конические отверстия в шпинделях сверлильных и других станков изготовляют по системе Морзе. Конусы Морзе имеют номера 0, 1, 2, 3, 4, 5, 6; каждому номеру соответствуют определенные размеры конуса. Номера переходных втулок выбирают по размерам конусов режущих инструментов. В коническом отверстии шпинделя конический хвостовик удерживается силой трения, возникающей между коническими поверхностями. Лапка хвостика входит в паз шпинделя и предохраняет хвостовик от проворачивания.

28 слайд

#29 слайд

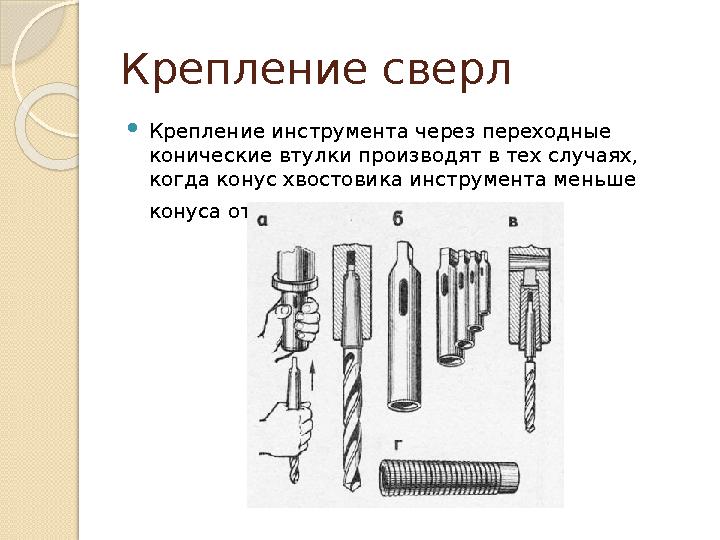

Крепление сверл Крепление инструмента через переходные конические втулки производят в тех случаях, когда конус хвостовика инструмента меньше конуса отверстия шпинделя.

29 слайд

#30 слайд

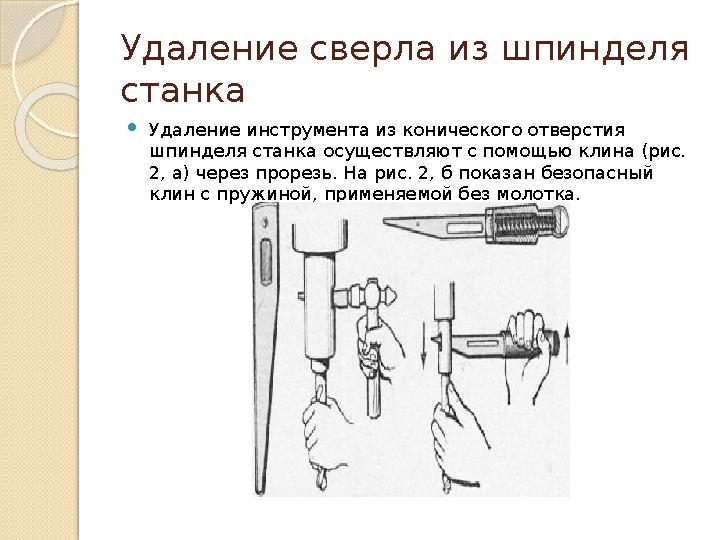

Удаление сверла из шпинделя станка Удаление инструмента из конического отверстия шпинделя станка осуществляют с помощью клина (рис. 2, а) через прорезь. На рис. 2, б показан безопасный клин с пружиной, применяемой без молотка.

30 слайд

#31 слайд

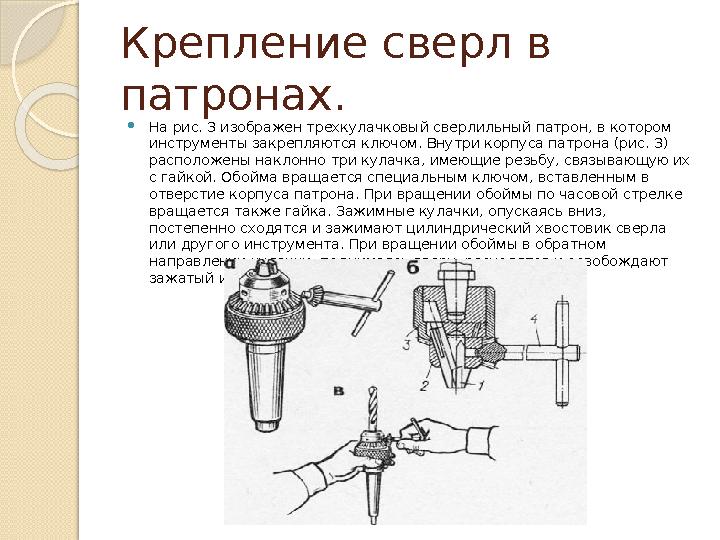

Крепление сверл в патронах. На рис. 3 изображен трехкулачковый сверлильный патрон, в котором инструменты закрепляются ключом. Внутри корпуса патрона (рис. 3) расположены наклонно три кулачка, имеющие резьбу, связывающую их с гайкой. Обойма вращается специальным ключом, вставленным в отверстие корпуса патрона. При вращении обоймы по часовой стрелке вращается также гайка. Зажимные кулачки, опускаясь вниз, постепенно сходятся и зажимают цилиндрический хвостовик сверла или другого инструмента. При вращении обоймы в обратном направлении кулачки, поднимаясь вверх, расходятся и освобождают зажатый инструмент.

31 слайд

#32 слайд
Крепление сверл в патронах. На рис. 4, а, б показан трехкулачковый патрон самоцентрирующий для закрепления сверл диаметром от 2 до 12 мм с коническим хвостовиком. На резьбовую часть хвостовика навинчена втулка с наружной резьбой, на которую навернут корпус патрона, имеющий внутренний конус. При повороте корпуса по часовой стрелке три кулачка, прижатые к нему пружинами , сходятся и зажимают сверло.

32 слайд

#33 слайд

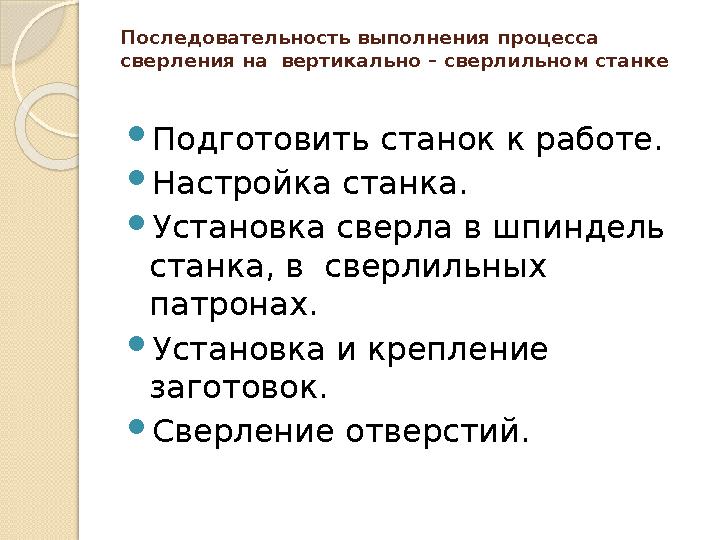

Последовательность выполнения процесса сверления на вертикально – сверлильном станке Подготовить станок к работе. Настройка станка. Установка сверла в шпиндель станка, в сверлильных патронах. Установка и крепление заготовок. Сверление отверстий.

33 слайд

#34 слайд

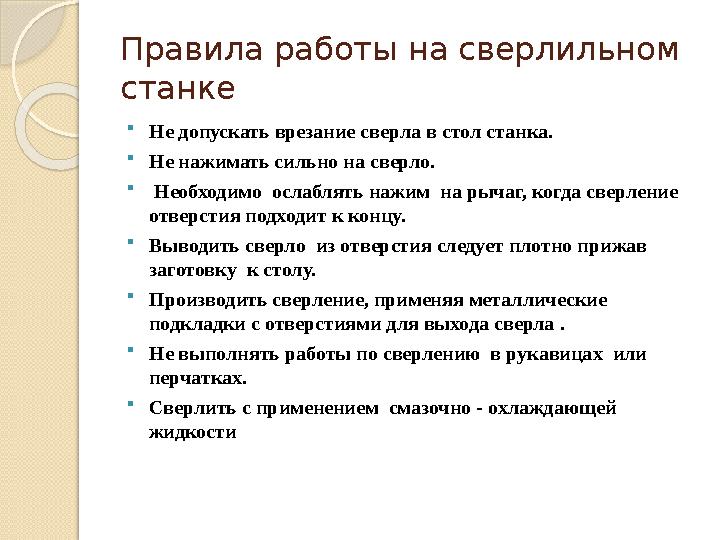

Правила работы на сверлильном станке Не допускать врезание сверла в стол станка. Не нажимать сильно на сверло.  Необходимо ослаблять нажим на рычаг, когда сверление отверстия подходит к концу. Выводить сверло из отверстия следует плотно прижав заготовку к столу. Производить сверление, применяя металлические подкладки с отверстиями для выхода сверла . Не выполнять работы по сверлению в рукавицах или перчатках. Сверлить с применением смазочно - охлаждающей жидкости

34 слайд

#35 слайд

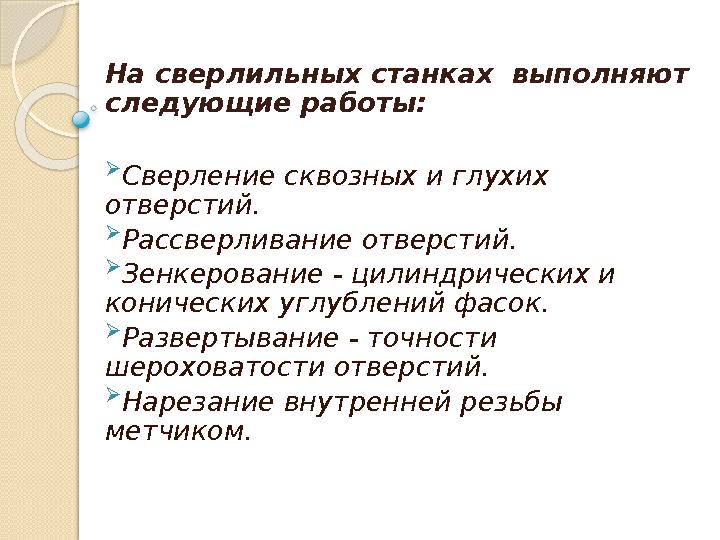

На сверлильных станках выполняют следующие работы:  Сверление сквозных и глухих отверстий.  Рассверливание отверстий.  Зенкерование - цилиндрических и конических углублений фасок.  Развертывание - точности шероховатости отверстий.  Нарезание внутренней резьбы метчиком.

35 слайд

#36 слайд
Скорость резания - зависит от (детали, марки, диаметра отверстия, заточки сверла, подачи глубины и охлаждения сверла) При сверлении различают сквозные и глухие неполные отверстия. Сверление по разметке ( наносят осевые риски и контуру будущего отверстия) - кернером. Сверление осуществляют в два приема (пробное и окончательное)

36 слайд

#37 слайд

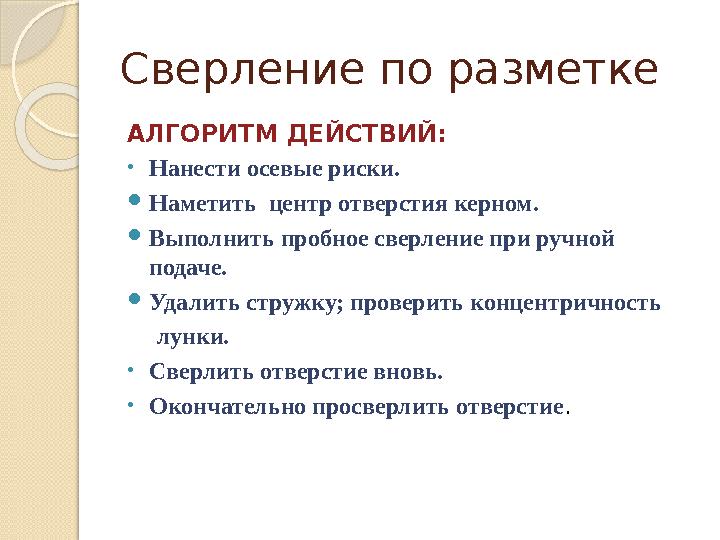

Сверление по разметке АЛГОРИТМ ДЕЙСТВИЙ: •Нанести осевые риски. Наметить центр отверстия керном. Выполнить пробное сверление при ручной подаче. Удалить стружку; проверить концентричность лунки. •Сверлить отверстие вновь. •Окончательно просверлить отверстие.

37 слайд

#38 слайд

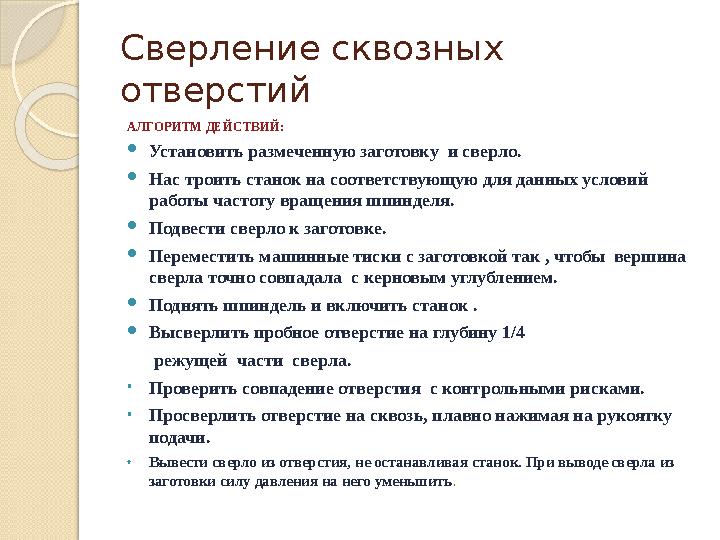

Сверление сквозных отверстий АЛГОРИТМ ДЕЙСТВИЙ: Установить размеченную заготовку и сверло. Нас троить станок на соответствующую для данных условий работы частоту вращения шпинделя. Подвести сверло к заготовке. Переместить машинные тиски с заготовкой так , чтобы вершина сверла точно совпадала с керновым углублением. Поднять шпиндель и включить станок . Высверлить пробное отверстие на глубину 1/4 режущей части сверла. •Проверить совпадение отверстия с контрольными рисками. •Просверлить отверстие на сквозь, плавно нажимая на рукоятку подачи. •Вывести сверло из отверстия, не останавливая станок. При выводе сверла из заготовки силу давления на него уменьшить.

38 слайд

#39 слайд

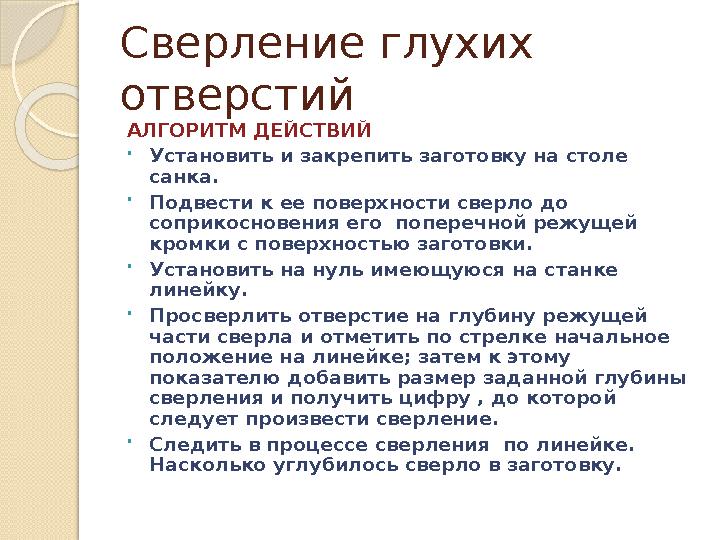

Сверление глухих отверстий АЛГОРИТМ ДЕЙСТВИЙ •Установить и закрепить заготовку на столе санка. •Подвести к ее поверхности сверло до соприкосновения его поперечной режущей кромки с поверхностью заготовки. •Установить на нуль имеющуюся на станке линейку. •Просверлить отверстие на глубину режущей части сверла и отметить по стрелке начальное положение на линейке; затем к этому показателю добавить размер заданной глубины сверления и получить цифру , до которой следует произвести сверление. •Следить в процессе сверления по линейке. Насколько углубилось сверло в заготовку.

39 слайд

#40 слайд

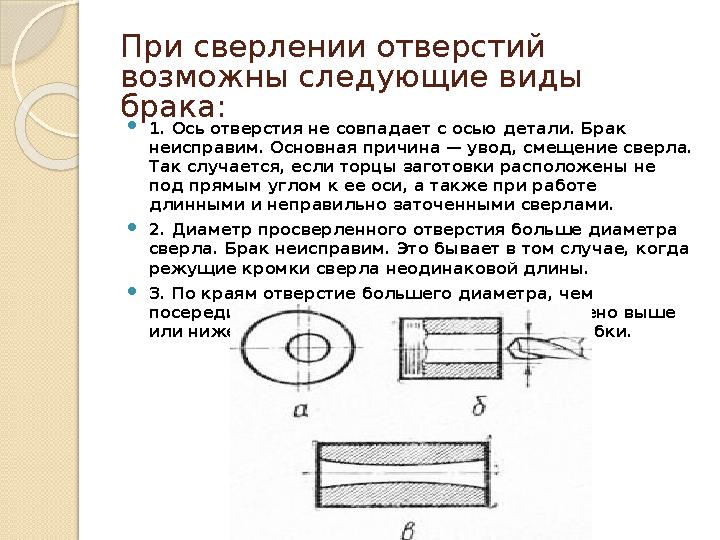

При сверлении отверстий возможны следующие виды брака: 1. Ось отверстия не совпадает с осью детали. Брак неисправим. Основная причина — увод, смещение сверла. Так случается, если торцы заготовки расположены не под прямым углом к ее оси, а также при работе длинными и неправильно заточенными сверлами. 2. Диаметр просверленного отверстия больше диаметра сверла. Брак неисправим. Это бывает в том случае, когда режущие кромки сверла неодинаковой длины. 3. По краям отверстие большего диаметра, чем посередине. Причина брака —сверло установлено выше или ниже центра или смещен корпус задней бабки.

40 слайд

#41 слайд

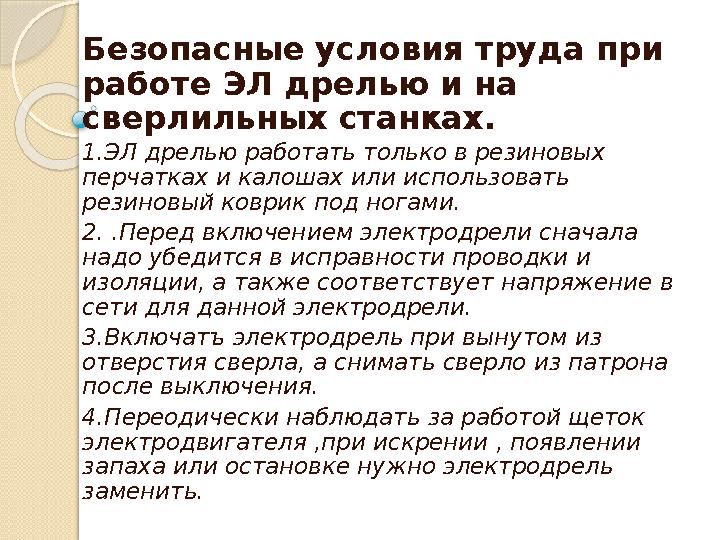

Безопасные условия труда при работе ЭЛ дрелью и на сверлильных станках. 1.ЭЛ дрелью работать только в резиновых перчатках и калошах или использовать резиновый коврик под ногами. 2. .Перед включением электродрели сначала надо убедится в исправности проводки и изоляции, а также соответствует напряжение в сети для данной электродрели. 3.Включатъ электродрель при вынутом из отверстия сверла, а снимать сверло из патрона после выключения. 4.Переодически наблюдать за работой щеток электродвигателя ,при искрении , появлении запаха или остановке нужно электродрель заменить.

41 слайд

#42 слайд

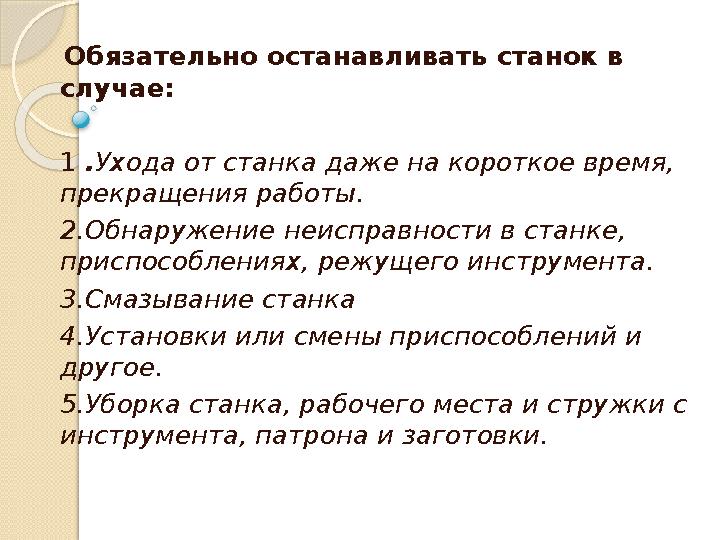

Обязательно останавливать станок в случае: 1 .Ухода от станка даже на короткое время, прекращения работы. 2.Обнаружение неисправности в станке, приспособлениях, режущего инструмента. 3.Смазывание станка 4.Установки или смены приспособлений и другое. 5.Уборка станка, рабочего места и стружки с инструмента, патрона и заготовки.

42 слайд

#43 слайд

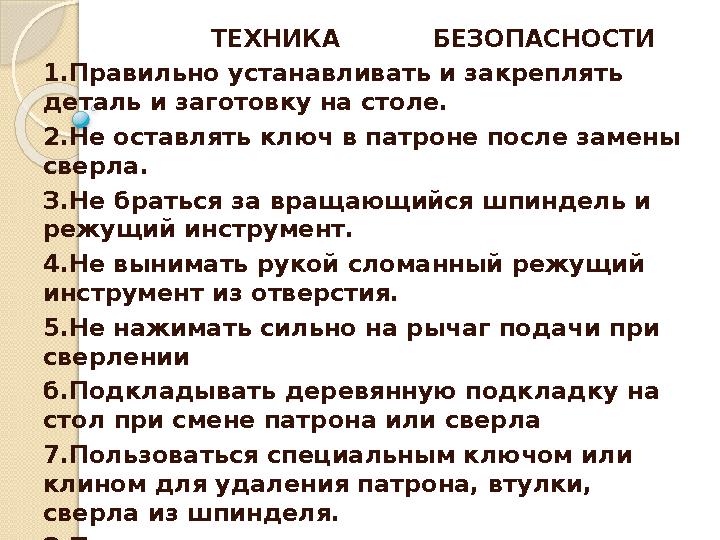

ТЕХНИКА БЕЗОПАСНОСТИ 1.Правильно устанавливать и закреплять деталь и заготовку на столе. 2.Не оставлять ключ в патроне после замены сверла. З.Не браться за вращающийся шпиндель и режущий инструмент. 4.Не вынимать рукой сломанный режущий инструмент из отверстия. 5.Не нажимать сильно на рычаг подачи при сверлении б.Подкладывать деревянную подкладку на стол при смене патрона или сверла 7.Пользоваться специальным ключом или клином для удаления патрона, втулки, сверла из шпинделя. 8.Постоянно следить за исправностью режущего инструмента и устройство крепления заготовок. 9.Не работать на станках в рукавицах. 10.Не передавать и не принимать каких - либо предметов через работающий станок.
