10 сынып. Зертханалық жұмыс: «Ток көзінің ЭҚК мен ішкі кедергісін анықтау» Ашық сабақ ҚМЖ

Білім беру ұйымының атауы

Бөлім

Педагогтың аты-жөні:

Күні :

Сынып: 10 ЖМБ

Сабақтың тақырыбы

№7 Зертханалық жұмыс:

«Ток көзінің ЭҚК мен ішкі кедергісін анықтау»

Оқу бағдарламасына сәйкес оқыту мақсаттары

10.4.2.5 -эксперимент арқылы ток көзінің ЭҚК мен ішкі кедергісін анықтау;

Сабақтың мақсаты

• Ток көзінің ЭҚК мен ішкі кедергісінің формуласын біледі;

• Эксперимент арқылы ток көзінің ЭҚК мен ішкі кедергісін анықтайды;

Құндылықтарға баулу

• Бірлік және ынтымақ –командамен топтық тапсырмаларды орындап ,басқалармен біолескен жұмыстың нәтижесін қорғай алады;

• Жасампаздық және жаңашылдық-қарапайым өлшеулер жүргізу,практикалық есептерді шешуге арналған құралдармен жұмыс жасай алады;

• Білімнің жаратылыстану салаларындағы тәжірибиені бақылаудың ,жжүйелеудің ,түсінудің қарапайым дағдыларынығ болуы

• Еңбекқорлық құндылығы:түрлі мамандықтарға қызығушшылық таныту,өзіне өзі қызмет көрсетуге дағдылану.

Сабақтың кезеңі/уақыты

Педагогтың әрекеті

Оқушының әрекеті

Бағалау

Ресурстар

Сабақтың басы

7 минут

Сәлемдесу

Оқушыларды түгелдеу.

«Біртұтас тәрбие бағдарламасындағы құндылықтарды процесіне ұйымдастыру кезеңінен бастап,сабақтың әрбір кезеңінде жүргіземін»

«Бірлік және ынтымақ ,Еңбекқорлық » құндылығы

Үй тапсырмасы

https://wordwall.net/resource/38635662

Оқушылар сәлемдеседі .

Атмосфералық ахуал арқылы көңіл күйде жаңа тақырыпты ашып , үй тапсырмасына берәлген тапсырманы орындайды .

Өзін-өзі бағалау

Дескриптор:

Үй тапсырмасына берілген тапсырмаға дұрыс жауап береді;

Бастапқы физикалық білімін білімін көрсет алады;

2 балл

Презентация

Жұмыс парағы

Көрнекіліктер

Сабақтың ортасы

30 минут

Жаңа сабақ

№7 Зертханалық жұмыс:

«Ток көзінің ЭҚК мен ішкі кедергісін анықтау»

Зертттеу.

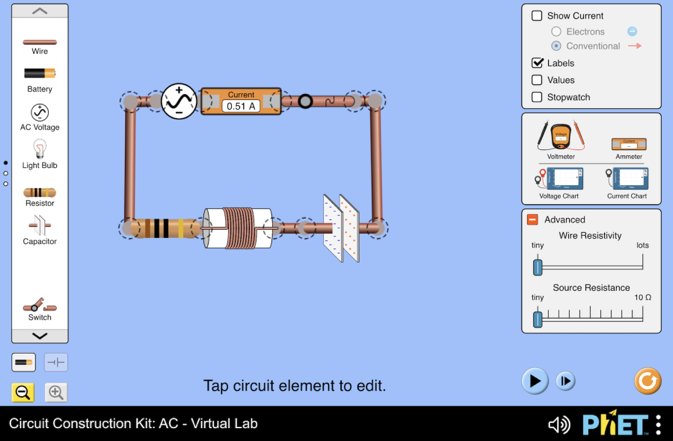

https://phet.colorado.edu/en/simulations/circuit-construction-kit-ac-virtual-lab

https://phet.colorado.edu/en/simulations/circuit-construction-kit-ac-virtual-lab

Тапсырма: Ток көзінің ЭҚК мен ішкі кедергісін есептеу.

Құрал-жабдықтар:

Кілт, жалғағыш сымдар, шам, резистор 100 Ом, сандық мультиметр, батарейкалар немесе ток көзі;

Мақсаты: ток көзінің ЭҚК мен ішкі кедергісін тәжірибе арқылы анықтау.

Сипаттамасы:

Теориялық түсінік.

Толық тізбекке арналған Ом заңы:

; ;

I₁R₁ + I₁R = ε I₁r = ε – U₁

U₂ + I₂R = ε I₂r = ε – U₂

U₁ + I₁r = U₂ + I₂r

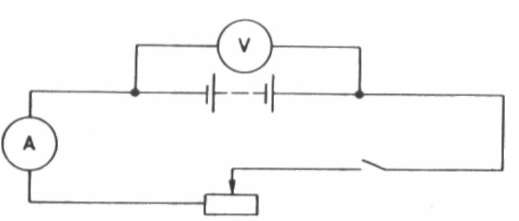

Сызба.

1. Жұмыстың барысы.

1. Сұлбаға сәйкес тізбек құрамыз.

2. Кілтті айырып қойып, ε – өлшейміз.

3. Кілтті қосып, U₁ және I₁ мәндерін аламыз.

4. Реостаттың реттегішін жылжытып, U₂ және I₂ мәндерін аламыз.

5. формуласы арқылы ішкі кедергіні есептейміз.

6. График сызылып,градиент анықталады.

Мұғалімнің қызметі : оқушылардың жинаған схемаларын тексеру,өлшеу жүргізулерін қадағалау,графиктер бойынша анықталған градиент туралы талқылау жүргізу және қорытындылау;

Оқушының қызметі: зертханалық жұмысты орындайды,график сызып градиентті анықтайды және қорытындылайды;

Кесте

Қорытынды:_____________________________________________

_________________________________________________________

Оқушылар тапсырманы топтасы .жұппен және жеке орындайды.

Өзара пікір алмасып ,бір- біріне тапсырма орындауда көмектеседі.

Дескриптор:

Ток көзінің ЭҚК мен ішкі кедергісінің формуласын біледі;

Эксперимент арқылы ток көзінің ЭҚК мен ішкі кедергісін анықтай алады;

Теориясын меңгереді;

Жұппен бірлесе жұмыс жасап жаңа сабақты меңгереді;

З балл

Дескриптор:

Есептің шартын түзеді;

ХБЖ ға келтіре алады;

Негізгі формуланы т.рлендіріп ,белгісіз физикалық шаманы таба алады;

Есептің жауабын дұрыс табады;

З балл

Жұмыс парағы

Тапсырмалар

Сабақтың соңы

8 минут

Рефексия

Бағалау

Үй тапсырмасы

Сабақты бекіту тест тапсырмасы

1. Ток көзінің ішкі кедергісі r = 3 Ом және сыртқы жүктеме R = 6 Ом. Ток күші 2 А болса, ток көзіне қосылған ЭҚК-ні табыңыз.

A) 12 В

B) 6 В

C) 3 В

D) 18 В

2. Ток көзіне қосылған сыртқы жүктеме R = 8 Ом және ток күші 4 А. ЭҚК-і U = 20 В. Ток көзінің ішкі кедергісін анықтаңыз.

A) 2 Ом

B) 4 Ом

C) 1 Ом

D) 5 Ом

3. Ток көзінің ЭҚК-і 15 В, ал ішкі кедергісі r = 5 Ом. Егер сыртқы жүктеме R = 10м , тізбектегі ток күшін табыңыз.

A) 0.5 А

B) 1.5 А

C) 2 А

D) 3 А

4. Ток көзінің ішкі кедергісі. r = 2 Ом және сыртқы жүктеме R = 10 Ом. Егер ток күші 3 А болса, ЭҚК-ні есептеңіз.

A) 12 В

B) 30 В

C) 25 В

D) 15 В

5. Ток көзіне сыртқы жүктеме R = 20 Ом қосылған. ЭҚК-і 40 В, ток күші 2 А. Ток көзінің ішкі кедергісін есептеңіз.

A) 10 Ом

B) 15 Ом

C) 5 Ом

D) 20 Ом

6. Ток көзінің ішкі кедергісі r = 4 Ом, сыртқы жүктеме R = 12 Ом және ток күші 1 А болса, ЭҚК-ті анықтаңыз.

A) 16 В

B) 12 В

C) 10 В

D) 8 В

7. Ток көзіне сыртқы жүктеме. R = 10 Ом қосылған. Егер ЭҚК 20 В және ток күші 2 А болса, ішкі кедергіні анықтаңыз.

A) 5 Ом

B) 10 Ом

C) 15 Ом

D) 2 Ом

8. Ток көзінің ЭҚК-і 30 В және ішкі кедергісі r = 3 Ом. Егер ток күші 2 А болса, сыртқы жүктеменің мәнін табыңыз.

A) 12 Ом

B) 15 Ом

C) 10 Ом

D) 18 Ом

9. Ток көзіне қосылған сыртқы жүктеме R = 15 Ом және ішкі кедергісі r = 5 Ом. ЭҚК-і 60 В. Тізбектегі ток күшін анықтаңыз.

A) 2 А

B) 3 А

C) 4 А

D) 5 А

10. Ток көзіне сыртқы жүктеме R = 5 Ом қосылған. Егер ЭҚК-і 18 В. және ішкі кедергісі. r = 2 Ом болса, ток күші неше ампер болады?

A) 3 А

B) 4 А

C) 5 А

D) 6 А

Оқушылар сабақты қорытындылау тапсырмасын орындап ,бүгінгі сабақтан алған білімдерін бекітеді.

Дескриптор:

№4 Зертханалық жұмыс:

«Ток көзінің ЭҚК мен ішкі кедергісін анықтау» тақырыбы бойынша тест сұрақтарына дұрыс жауап береді;

2 балл

Жұмыс парағы

Тапсырмалар

Рефексия

«Батарея» әдісі бойынша

Өзін -өзі бағалау

«Білім клас» әдісі бойынша

Үйге тапсырма: Тақырыпты оқу .Жаттығу есептерін аяқтау

Сабаққа кері байланыс қалдырады.

Өзін өзі бағалау парағында бағалап сабақтың соңында хабарлайды.

Өзін-өзі бағалау парағы

Кері байланыс стиккерлері

Бағалау парағы

Физика

Оқыту мақсаттары:

10.4.2.5 -эксперимент арқылы ток көзінің ЭҚК мен ішкі кедергісін анықтау;

Жаңа сабақ

Зертттеу.

https://phet.colorado.edu/en/simulations/circuit-construction-kit-ac-virtual-lab

https://phet.colorado.edu/en/simulations/circuit-construction-kit-ac-virtual-lab

Тапсырма: Ток көзінің ЭҚК мен ішкі кедергісін есептеу.

Құрал-жабдықтар:

Кілт, жалғағыш сымдар, шам, резистор 100 Ом, сандық мультиметр, батарейкалар немесе ток көзі;

Мақсаты: ток көзінің ЭҚК мен ішкі кедергісін тәжірибе арқылы анықтау.

Сипаттамасы:

Теориялық түсінік.

Толық тізбекке арналған Ом заңы:

; ;

I₁R₁ + I₁R = ε I₁r = ε – U₁

U₂ + I₂R = ε I₂r = ε – U₂

U₁ + I₁r = U₂ + I₂r

Сызба.

2. Жұмыстың барысы.

7. Сұлбаға сәйкес тізбек құрамыз.

8. Кілтті айырып қойып, ε – өлшейміз.

9. Кілтті қосып, U₁ және I₁ мәндерін аламыз.

10. Реостаттың реттегішін жылжытып, U₂ және I₂ мәндерін аламыз.

11. формуласы арқылы ішкі кедергіні есептейміз.

12. График сызылып,градиент анықталады.

Мұғалімнің қызметі : оқушылардың жинаған схемаларын тексеру,өлшеу жүргізулерін қадағалау,графиктер бойынша анықталған градиент туралы талқылау жүргізу және қорытындылау;

Оқушының қызметі: зертханалық жұмысты орындайды,график сызып градиентті анықтайды және қорытындылайды;

Кесте

Қорытынды:_____________________________________________

_________________________________________________________

Сабақты бекіту тест тапсырмасы

1. Ток көзінің ішкі кедергісі r = 3 Ом және сыртқы жүктеме R = 6 Ом. Ток күші 2 А болса, ток көзіне қосылған ЭҚК-ні табыңыз.

A) 12 В

B) 6 В

C) 3 В

D) 18 В

2. Ток көзіне қосылған сыртқы жүктеме R = 8 Ом және ток күші 4 А. ЭҚК-і U = 20 В. Ток көзінің ішкі кедергісін анықтаңыз.

A) 2 Ом

B) 4 Ом

C) 1 Ом

D) 5 Ом

3. Ток көзінің ЭҚК-і 15 В, ал ішкі кедергісі r = 5 Ом. Егер сыртқы жүктеме R = 10м , тізбектегі ток күшін табыңыз.

A) 0.5 А

B) 1.5 А

C) 2 А

D) 3 А

4. Ток көзінің ішкі кедергісі. r = 2 Ом және сыртқы жүктеме R = 10 Ом. Егер ток күші 3 А болса, ЭҚК-ні есептеңіз.

A) 12 В

B) 30 В

C) 25 В

D) 15 В

5. Ток көзіне сыртқы жүктеме R = 20 Ом қосылған. ЭҚК-і 40 В, ток күші 2 А. Ток көзінің ішкі кедергісін есептеңіз.

A) 10 Ом

B) 15 Ом

C) 5 Ом

D) 20 Ом

6. Ток көзінің ішкі кедергісі r = 4 Ом, сыртқы жүктеме R = 12 Ом және ток күші 1 А болса, ЭҚК-ті анықтаңыз.

A) 16 В

B) 12 В

C) 10 В

D) 8 В

7. Ток көзіне сыртқы жүктеме. R = 10 Ом қосылған. Егер ЭҚК 20 В және ток күші 2 А болса, ішкі кедергіні анықтаңыз.

A) 5 Ом

B) 10 Ом

C) 15 Ом

D) 2 Ом

8. Ток көзінің ЭҚК-і 30 В және ішкі кедергісі r = 3 Ом. Егер ток күші 2 А болса, сыртқы жүктеменің мәнін табыңыз.

A) 12 Ом

B) 15 Ом

C) 10 Ом

D) 18 Ом

9. Ток көзіне қосылған сыртқы жүктеме R = 15 Ом және ішкі кедергісі r = 5 Ом. ЭҚК-і 60 В. Тізбектегі ток күшін анықтаңыз.

A) 2 А

B) 3 А

C) 4 А

D) 5 А

10. Ток көзіне сыртқы жүктеме R = 5 Ом қосылған. Егер ЭҚК-і 18 В. және ішкі кедергісі. r = 2 Ом болса, ток күші неше ампер болады?

A) 3 А

B) 4 А

C) 5 А

D) 6 А

Рефексия Бағалау

Сабаққа кері байланыс :___________________ Менің алған балым:_____________________
