«Banchetto plus - генераторды тексеруге арналған стенд» қондырғысының жұмыс істеу принципі тақырыбы бойынша шеберлік сабақ

Материал туралы қысқаша түсінік
Автомобильдегі заманауи генератордың типтік қуаты шамамен 1 кВт құрайды. Қозғалтқышты іске қосқаннан кейін генератордың жүктемеге ток беруі үшін қоздыру орамасының қоректенуін қамтамасыз ету қажет. Бұл тұтану құлпының кілтін жұмыс жағдайына бұрған кезде пайда болады. Қоздыру орамасындағы Ток кернеу тұрақтандырғы-шымен басқарылады, оны бөлек түйін түрінде жасауға немесе генератордың щеткалық Түйініне салуға болады. Қазіргі генераторлардың көпшілігінде кернеу тұрақтандырғышы (CH) түзеткіштің жеке бөлімімен қоректенеді.
Бұл бетте материалдың қысқаша нұсқасы ұсынылған. Материалдың толық нұсқасын жүктеп алып, көруге болады

Қазақстан Республикасының Білім және ғылым министрлігі

«Түркістан облысының адами әлеуетті дамыту басқармасы»ММ

«Түлкібас агробизнес және саяхат колледжі» МКҚК





КЕЛІСІЛДІ БЕКІТЕМІН

Колледж әдіскері Директордың оқу ісі

______ А.С. Керимкулова жөніндегі орынбасары

«____»______2021ж ______Л.С. Байсеитова

. « ____»______ 2021ж.









«Banchetto plus - генераторды тексеруге арналған стенд» қондырғысының жұмыс істеу принципі тақырыбы бойынша шеберлік сабақ




Өндірістік оқыту шебері: Е. Амангельдиев

Р. Буралхиев Кәсіпкерлік қызмет негіздері пәнінің педагогы: А. Керимкулова












Т.Рыскулов 2021ж


«Кәсіптік оқыту» пәндік циклдік комиссиясы _________Б. Жадыра «____»________2021ж


«Түлкібас агробизнес және саяхат колледжі» МКҚК

Шеберлік сынып жоспары

    Сабақтың тақырыбы: «Banchetto plus - генераторды тексеруге арналған стенд» қондырғысының жұмыс істеу принципі.

Модуль /пән атауы: Автомобиль көлігіне техникалық қызмет көрсету, жөндеу және пайдалану.

 Дайындаған педагогтар: Е. Амангельдиев, Р. Буралхиев.

Кәсіпкерлік қызмет негіздері пәнінің педагогы: А. Керимкулова



2021 жылғы "_21_" _12_

  1.Жалпы мәліметтер _3___Курс, 2021 – 2022 оқу жылы, топ ЖА-931

Сабақтың түрі: Кіріктірілген шеберлік сынып. Күтілетін нәтижелер: «Banchetto plus - генераторды тексеруге арналған стенд» қондырғысының сипаттамасымен танысу, техника қауіпсіздік ережелерін сақтау. Қабілетін арттыру жұмыс істеу принциптерімен танысу, іске асыру. –Білім алушыларға кәсіпкерлік қызмет қызмет негіздері бойынша алған білімдерін іс жүзінде қолдана білу. – Өз таңдауына деген жауапкершілікті дамыту және кәсіпкерлік бағыттағы ойлау қабілетін, белсенді өмірлік ұстанымын қалыптасытыру. – Қазіргі нарықтың жағдайларда болашақ өзіндік іс-әрекетке арналған практикалық дағдылардың базасын құру. – Бизнес – ойлау психологиясын нығайту.


2. Мақсаты, міндеттері

Білімділік: Білім дағдыларын қалыптастыру арқылы студенттер өз білімдерін дамыта білу керек. Тақырыпты өз бетінше мағынасын аша отырып қажетті талаптарды білу

Дамытушылық: Студенттердің шығармашылық қабілеттерін дамыту, белсенділігін арттыру, іскерлік пен икемділік қалыптастыру, көзқарасын негіз деп дәлелдеу алу дағдысын дамыту. Күш жөнінде негізгі мәліметтер білу және меңгеруі

Тәрбиелік: Суденттерді жауапкершілікке, байқампаздыққа, топта жұмыс істеуге, тіл табысуға, тәртіпке бағынуға тәрбиелеу, қойылатын техника қауіпсіздігін есте сақтау және орындату. Өз жетістіктері мен өмірлік ұстанымдары үшін жауапкершілікті тәрбиелеу.

2.2 Оқу сабақтары барысында білім алушылар игеретін кәсіби біліктердің тізбесі.

3.Сабақты жабдықтау:

3.1 Оқу-әдістемелік құрал-жабдықтар, анықтамалық әдебиеттер:

суреттер, үлгілер, тірек конспект, кесте, үлестірмелі материалдар: жеке тапсырмалар, бейне-ролик.

Негізгі әдебиеттер:

1). Г.Ж.Жүнісбеков Автомобильдің құрылысы және пайдаланылуы Оқулық – Астана,Фолиант-2007ж.360б.

2). Б.Бектасов «Техникалық нұсқау карта жинау» Оқулық – Астана Фолиант,2007ж.

3) Е.В.Михайловский «Устроиства автомобиля» М-1981г.

Интернет желісі

https://www.youtube.com/watch?v=qeSUsDa8K1s

https://dm-astana.kz/p43480770-banchetto-junior-ctend.html

https://satu.kz/Stend-proverki-generatorov-i-starterov.html

http://epv-elektro.ru/stendy/banchetto-plus-cтенд-для-проверки-электрооборудования-аналоговый-380в-detail.html

3.2 Техникалық құралдар, материалдар

Интерактивті тақта, ноутбук, үлестірмелі материалдар

     4. Сабақтың барысы

Ұйымдастыру кезеңі:

Түгелдеу. Студенттерді сабаққа дайындықтарын қадағалау.

Өткен сабақтарды қайталау: Генератор құрлысымен танысу.

І. Қызығушылығын ояту

Студенттердің сабақта алған теориялық білімдерін машықтық тәжірибеде терең толық бекіту, студенттерге деңгейлік тапсырмалар беру арқылы алған білімдерін тексеру, тәжірибелік сабақта студенттердің техника қауіпсіздік ережелерін сақтауға баулу.

ІІ. Мағынаны тану: «Автомобиль көлігіне техникалық қызмет көрсету, жөндеу және пайдалану» мамандығының мамандары автомобиль көлігіне техникалық қызмет көрсету және жөндеу жұмыстарын ұйымдастыру және жүргізумен айналысады. Аталған мамандық бітірушінің кәсіби қызметінің объектілері әртүрлі автокөлік кәсіпорындары, автоколонналар, көліктік-экспедициялық кәсіпорындар, меншіктің түрлі ұйымдық-құқықтық нысанындағы өнеркәсіптік және коммерциялық кәсіпорындар, техникалық қызмет көрсету станциялары болып табылады. Әсіресе тұрақты және бәсекеге қабілетті табыс алу мүмкіндігі тұрғысынан қарағанда бұл мамандықты ең перспективалы мамандықтардың бірі деп атауға болады.

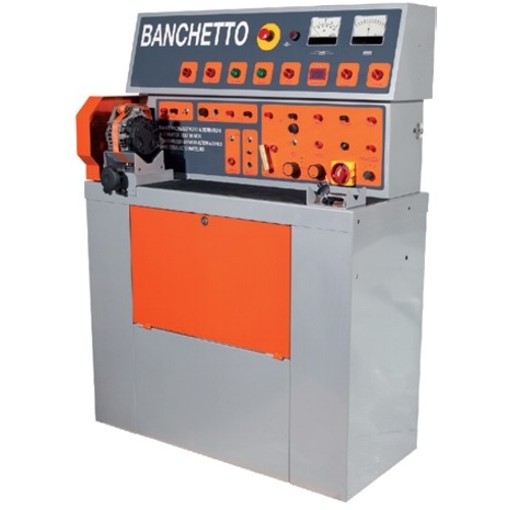

«Banchetto - стартерлер мен генераторларды тексеруге арналған стенд» қондырғысының жұмыс істеу принципі.

Қайырлы күн, ЖА-931 топ студенттері бүгін біз Генератор (лат. generator" өндіруші") — электр энергиясын өндіретін немесе энергияның бір түрін басқасына түрлендіретін, қандай да бір өнімдер өндіретін құрылғы. Автомобиль генераторы-автомобиль қозғалтқышының иінді білігінің механикалық айналу энергиясын электр энергиясына түрлендіруді қамтамасыз ететін құрылғы. Автомобиль генераторы тұтану жүйесі, автомобиль жарық техникасы, борттық компьютер, диагностика жүйесі және басқалары сияқты электр тұтынушыларын қоректендіру үшін, сондай-ақ автомобиль аккумуляторын зарядтау үшін пайдаланылады[1]. Автомобиль генераторларына сенімділіктің жоғары талаптары қойылады, өйткені генератор заманауи автомобильдің көптеген компоненттерінің үздіксіз жұмысын қамтамасыз етеді. Автомобильдегі заманауи генератордың типтік қуаты шамамен 1 кВт құрайды. Қозғалтқышты іске қосқаннан кейін генератордың жүктемеге ток беруі үшін қоздыру орамасының қоректенуін қамтамасыз ету қажет. Бұл тұтану құлпының кілтін жұмыс жағдайына бұрған кезде пайда болады. Қоздыру орамасындағы Ток кернеу тұрақтандырғышымен басқарылады, оны бөлек түйін түрінде жасауға немесе генератордың щеткалық Түйініне салуға болады. Қазіргі генераторлардың көпшілігінде кернеу тұрақтандырғышы (CH) түзеткіштің жеке бөлімімен қоректенеді. Генератордың роторы иінді біліктен сына белдігінен жасалған шкаф арқылы беріледі. Қоздыру орамасынан пайда болған электромагниттік өріс статордың фазалық орамаларында электр тогын тудырады.

Қозғалтқыштың тұрақсыздығына және жүктеменің жиі секіретін өзгеруіне байланысты генератордың Шығыс кернеуін тұрақтандыру қажет, оны генератордың қозу тогын өзгерту арқылы кернеу тұрақтандырғышы қамтамасыз етеді.

Жұмыс істеп тұрған генератор мен жұмыс істеп тұрған кернеу реттегішіндегі борттық желінің кернеуі 13,9 — 14,5 в деңгейінде сақталады, бұл кернеу зарядтау тогының аккумулятордан өтуін қамтамасыз ету үшін қажет, ал барлық банкалардың барлық пластиналарының бірлескен электрохимиялық потенциалынан біршама асып кетуін қамтамасыз ету қажет, әйтпесе автомобиль аккумуляторы зарядталмайды. Banchetto - генераторды тексеруге арналған стенд, 12-24 в генераторлар (стандартты және электронды) мен стартерлерді тексеруге арналған сынақ стенді.

Қуаты 2000 Вт-қа дейін (жеңіл автомобильдер, 7,5 т-ға дейінгі жүк автомобильдері, ауыл шаруашылығы машиналары) 12-24 В генераторды жеделдетілген сынақтан өткізуге мүмкіндік беретін еден үстінде орындалған сынақ стенді.

Қарапайым техникалық қызмет көрсету станцияларына, электр жабдықтарын жөндеуге мамандандырылған шеберханаларға, кәсіптік білім беру мекемелеріне арналған.

Электрондық генераторларды қоздыру үшін қажетті құралдармен жабдықталған.

12-24 В генераторды зарядтау реостатымен және ескерту Жарық сигнализациясымен сынау.

Техникалық сипаттамалары

Қуат кернеуі 380В 3 фаза

Электр қозғалтқышының қуаты, кВт 4,1

Айналу жылдамдығын бірқалыпты реттеу (инвертор) +

Зарядтау реостаты 600 Вт (14В)

Генераторлары 12-24 В +

Генератордың максималды қуаты 2000 Вт-қа дейін

Ротор зәкірлерін тексеру 04.036.00 опциясы

12-24В +электр жабдықтарын тексеру

12-24 в стартерлерін жүктемесіз тексеру +

12-24 в электрондық реттегіштерін тексеру +

Диод тақталарын тексеру +

Оқшаулау мен конденсаторларды тексеру +

Габариттік өлшемдері, мм 1010х460х1460

Салмағы, кг 160

Сипаттамасы

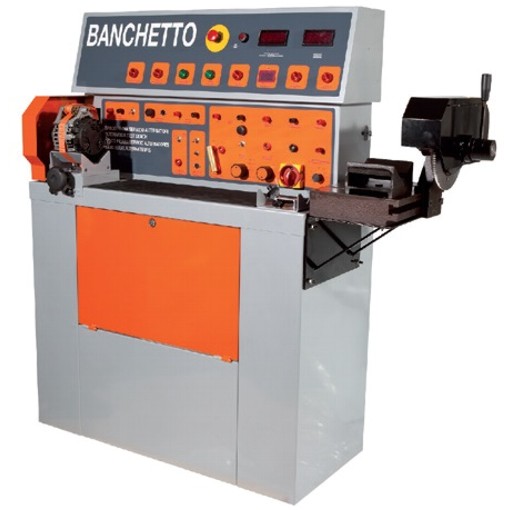

BANCHETTO «PLUS» 02.004.01

12-24 в генераторлар (стандартты және электронды) тексеруге арналған сынақ стенді.

Қуаты 1400 Вт-қа дейінгі 12-24 В стартерлер мен генераторларды (жеңіл автомобильдер, 3,5 т-ға дейінгі микроавтобустар, ауыл шаруашылығы машиналары) жедел сынақтан өткізуге мүмкіндік беретін еденде орындалған.

Қарапайым техникалық қызмет көрсету станцияларына, электр жабдықтарын жөндеуге мамандандырылған шеберханаларға, кәсіптік білім беру мекемелеріне арналған. Электрондық генераторларды қоздыру үшін қажетті құралдармен жабдықталған.

12-24 В генераторды зарядтау реостатымен және ескерту Жарық сигнализациясымен сынау. Кіріс релесі мен индуктор өрісін басқара отырып, стартерді бос режимде (жүктемесіз) сынау.

Функционалдық ерекшеліктері

- 380 В қуат көзі, үш фаза;

- Электр қозғалтқышы, 3 н. Р. (2 айналу жиілігі)

- 12/24 в генераторларды тестілеу, қуаты 1400 Вт дейін (жеңіл автомобильдер және 3,5 т дейінгі шағын автобустар, ауыл шаруашылығы техникасы)

- Үш сатылы реостат, 490 Вт (14 В)

- Электронды басқарылатын генераторларды тестілеу

- Электрондық кернеу реттегіштерін тестілеу, 12/24 В

- Диод тақталарын тестілеу

- Электр аппаратурасын тестілеу, 12/24 В

- Аналогты өлшеу құралдары (вольтметр, Стартер тогының амперметрі, генератор тогының амперметрі

- Сандық өлшеу құралдары (реттегішті тестілеу)

Сонымен қатар, индукциялық жылытқыш желімделген болат пен алюминий табақтарын бөліп, дененің иілген элементтерін түзету/түзету үшін өте тиімді

ҚАУІПСІЗДІК ЕРЕЖЕЛЕРІ.

Бұл нұсқаулық сіздің жұмысыңызды сипаттайдықамтамасыз ету мақсатындағы құрылғылар мен сақтық шаралары сіздің қауіпсіздігіңіз. Алдымен оны оқып шығыңыз қажет болса, пайдалану және сақтау қайта оқу. Бұл нұсқау болуы тиіс прочтены және түсінікті дейін дәнекерлеу жұмыстарын бастады. Өзгерістер мен жөндеу бұл нұсқаулық қабылданбауы керек. Өндіруші жарақат және материалдық жауапкершілік сәйкес келмеуіне байланысты зақымданулар аппаратты Пайдалану нұсқаулықтары. Проблема болған жағдайда немесе күмән, білікті маманға хабарласыңыз дұрыс қосылу үшін. Бұл құрылғы болуы керек аппаратта көрсетілген шеңберде ғана пайдаланылады және нұсқаулықта. Қауіпсіздік ережелерін сақтаңыз. Жағдайда жеткіліксіз немесе қауіпті пайдалану өндіруші емес жауапкершілік көтермейді. Мұны кез-келген басқа пайдалану осы басшылықта көрсетілмеген аппараттарды тыйым салынған және ықтимал қауіпті. Аппарат жартылай автоматты және оператордың болуын талап етеді. Бұл құрылғыны 8 жастан асқан балалар қолдана алады, сондай-ақ дене бітімі, ақыл-ойы шектеулі адамдар мүмкіндіктері немесе шектеулі сенсорлық қабылдау,сондай-ақ тәжірибесі мен білімі жоқ,олар тиісті түрде бақыланады немесе олармен бірге болса аппаратты қауіпсіз пайдалану бойынша нұсқаулық өткізілді. Егер барлық ықтимал қауіптер қарастырылған болса. Балалар жоқ құрылғымен ойнау керек. Тазалау және күтім қажет емес балалар тиісті қараусыз жүргізеді. Егер қуат сымы немесе шанышқы болса, құрылғыны пайдаланбаңыз зақымдалған. Емес накрывайте аппараты.

Назар аударыңыз! Тоққа түсіп қалу қаупі.

  • Жалаңаш қолдарыңызбен бөлшектерге тигізбеңіз.

  • Бөлшектер мен жабдықтардың салқындауын күтіңіз оларға қол тигізуден гөрі.

  • Зергерлік бұйымдарға назар аударыңыз (атап айтқанда,үйлену сақиналары) немесе металл бөлшектер болған жақын

  • Барлық зергерлік бұйымдарды және басқаларды алып тастаңыз оны қолданар алдында металл заттар құрал-жабдықтар.

  • Егер күйік, мол сумен жуыңыз және кеңесіңіз дәрігер дереу.



Қауіпті булану және газ

  • Басыңызды түтіннен аулақ ұстаңыз, түтінмен дем алмаңыз.

  • Үй-жайда жұмыс істеген кезде жұмыс аймағын және немесе түтін мен газдарды шығару үшін эксгаустерді қолданыңыз.

  • Кейбір материалдарды Индукциялық қыздыру заттар мен ағындар булануға және түзілуге әкелуі мүмкін газ. Бұл түтіндер мен газдарды жұту қауіпті болуы мүмкін.Сіздің денсаулығыңыз үшін. Мысалы, уретанды жылыту сутегі цианидінің газының түзілуі өлімге әкеліңіз.

  • Егер желдету жеткіліксіз болса, онда қолданыңыз қабылданған стандарттарға сәйкес келетін респиратор.

  • Заттардың қауіпсіздігі парақтарын (MSDS) және нұсқаулықтарды оқыңыз желімдеуші заттар, флюстар, металдар бойынша өндіруші,материалдар, жабындар, тазалау құралдары және

еріткіштер.

  • Майды тазартатын бөлшектерді қыздырмаңыз олар бір нәрсені шашыратады. Жылу кіруі мүмкін булану реакциясы және қатты қалыптасуына әкеледі улы және тітіркендіргіш газ.

ІІІ.Қорытындылау:

1. Студенттердің тапсырмаларды орындауына байлансты бірлесе талдау жасау.

2. Студенттердің жетістіктерін бағалау.

3. Үй тапсырмасына байлансты студенттерге нұсқау беру.

  5. Сабақбойынша рефлексия


Сіздерге ұнаған жағымды әсерін жазыңыздар.

Сіздерге түсініксіз, жағымсыз әсерін жазыңыздар.

Білетін және білуге қызықтыратын мәселе туралы ұсыныстар мен сұрақтар жазыңыздар.


  1. Үй тапсырмасы

Қоғалтқыштың диагностикалау кезіндегі қателермен танысу.

Сканматик апаратымен диагнотикалауды үйрену және меңгеру.




Өндірістік оқыту шебері: Е. Амангельдиев

Р. Буралхиев Кәсіпкерлік қызмет негіздері пәнінің педагогы: А. Керимкулова
