Бұранда кесу технологиясы

#1 слайд
Өскемен, 2016 Бұранда кесу технологиясы

1 слайд

#2 слайд

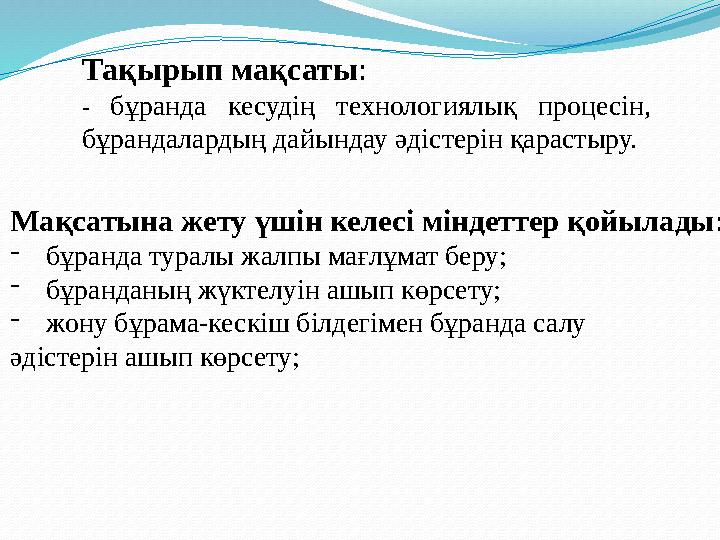

Тақырып мақсаты : - бұранда кесудің технологиялық процесін, бұрандалардың дайындау әдістерін қарастыру. Мақсатына жету үшін келесі міндеттер қойылады : - бұранда туралы жалпы мағлұмат беру; - бұранданың жүктелуін ашып көрсету; - жону бұрама-кескіш білдегімен бұранда салу әдістерін ашып көрсету;

2 слайд

#3 слайд

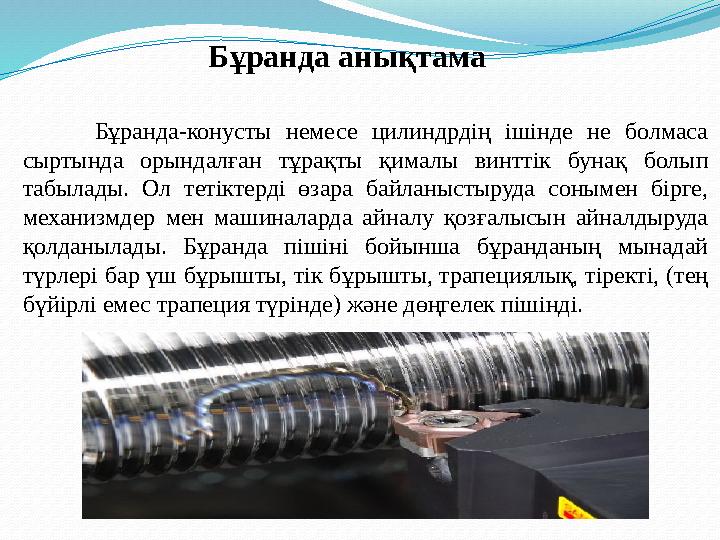

Бұранда анықтама Бұранда-конусты немесе цилиндрдің ішінде не болмаса сыртында орындалған тұрақты қималы винттік бунақ болып табылады. Ол тетіктерді өзара байланыстыруда сонымен бірге, механизмдер мен машиналарда айналу қозғалысын айналдыруда қолданылады. Бұранда пішіні бойынша бұранданың мынадай түрлері бар үш бұрышты, тік бұрышты, трапециялық, тіректі, (тең бүйірлі емес трапеция түрінде) және дөңгелек пішінді.

3 слайд

#4 слайд

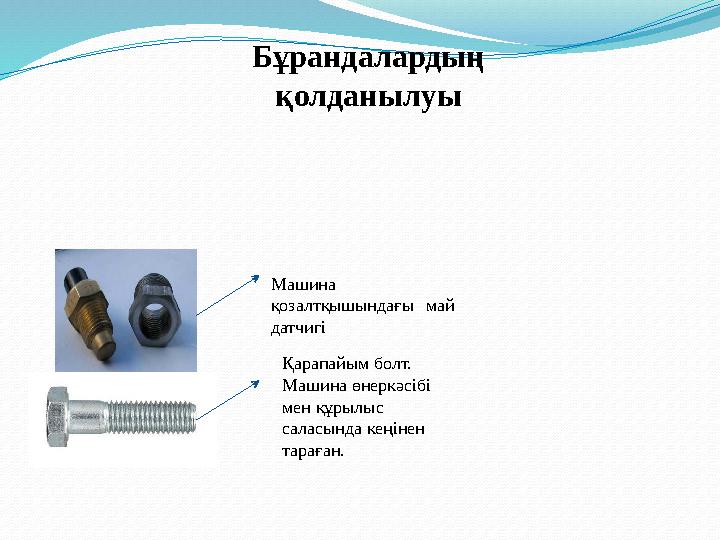

Бұрандалардың қолданылуы Машина қозалтқышындағы май датчигі Қарапайым болт. Машина өнеркәсібі мен құрылыс саласында кеңінен тараған.

4 слайд

#5 слайд

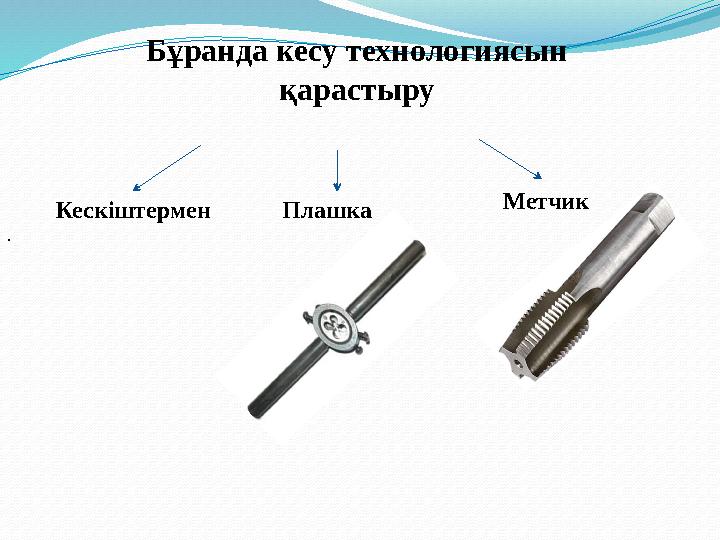

Бұранда кесу технологиясын қарастыру Кескіштермен . Плашка Метчик

5 слайд

#6 слайд

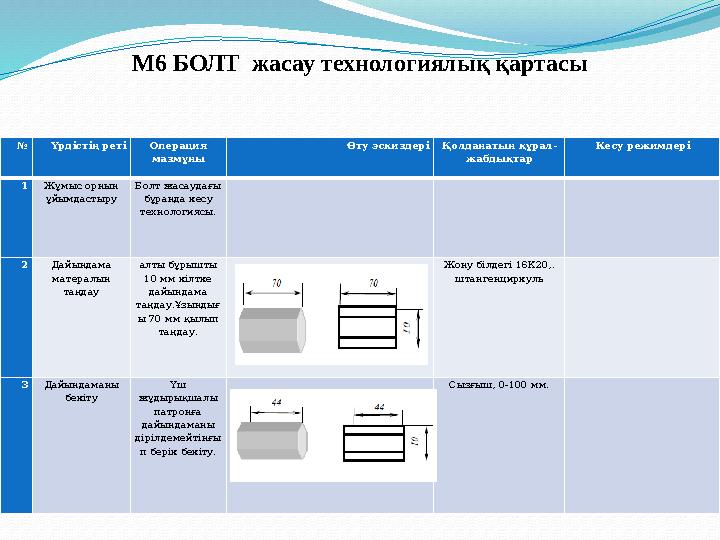

М6 БОЛТ жасау технологиялық қартасы № Үрдістің реті Операция мазмұны Өту эскиздері Қолданатын құрал- жабдықтар Кесу режимдері 1 Жұмыс орнын ұйымдастыру Болт жасаудағы бұранда кесу технологиясы.         2 Дайындама матералын таңдау алты бұрышты 10 мм кілтке дайындама таңдау.Ұзындығ ы 70 мм қылып таңдау. Жону білдегі 16 К20,. штангенциркуль   3 Дайындаманы бекіту Үш жұдырықшалы патронға дайындаманы дірілдемейтінғы п берік бекіту. Сызғыш, 0-100 мм .

6 слайд

#7 слайд

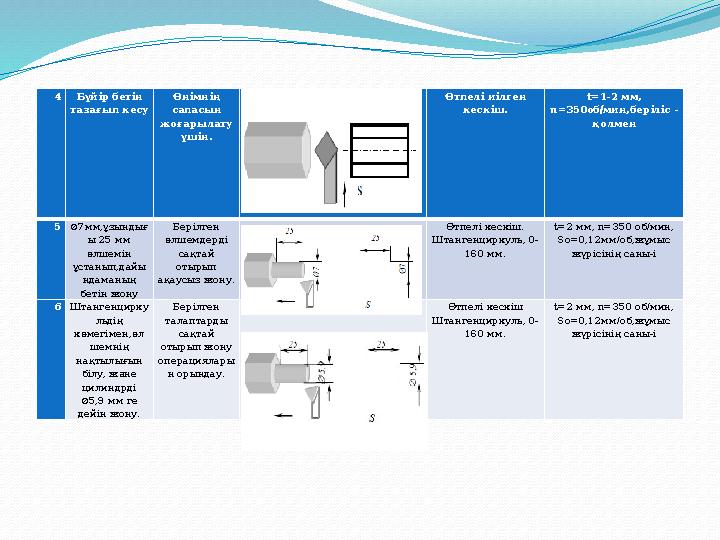

4 Бүйір бетін тазағып кесу Өнімнің сапасын жоғарылату үшін. Өтпелі иілген кескіш. t=1-2 мм, n=350об  мин,беріліс - қолмен 5  7мм,ұзындығ ы 25 мм өлшемін ұстанып,дайы ндаманың бетін жону Берілген өлшемдерді сақтай отырып ақаусыз жону. Өтпелі кескіш. Штангенциркуль, 0- 160 мм. t=2 мм, n=350 об  мин, So=0,12мм  об,жұмыс жүрісінің саны-i 6 Штангенцирку льдің көмегімен,өл шемнің нақтылығын білу, және цилиндрді  5,9 мм ге дейін жону. Берілген талаптарды сақтай отырып жону операциялары н орындау. Өтпелі кескіш Штангенциркуль, 0- 160 мм. t=2 мм, n=350 об  мин, So=0,12мм  об,жұмыс жүрісінің саны-i

7 слайд

#8 слайд

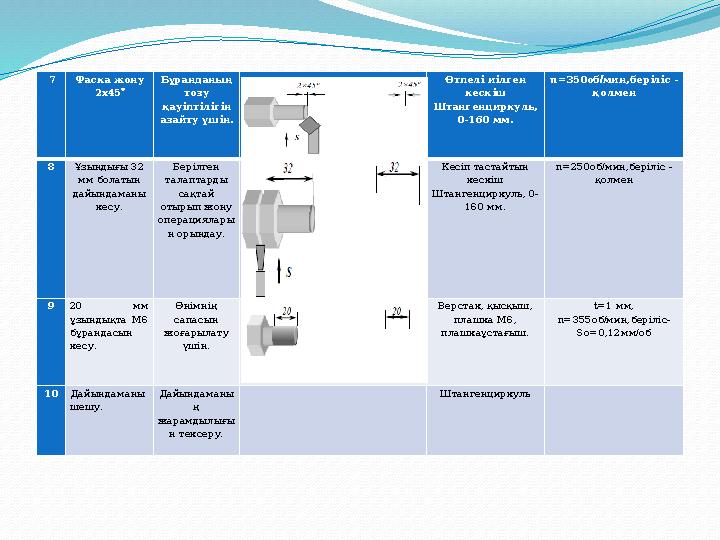

7 Фаска жону 2 x45  Бұранданың тозу қауіптілігін азайту үшін. Өтпелі иілген кескіш Штангенциркуль, 0-160 мм. n=350об  мин,беріліс - қолмен 8 Ұзындығы 32 мм болатын дайындаманы кесу. Берілген талаптарды сақтай отырып жону операциялары н орындау. Кесіп тастайтын кескіш Штангенциркуль, 0- 160 мм. n= 2 50об  мин,беріліс - қолмен 9 20 мм ұзындықта М6 бұрандасын кесу. Өнімнің сапасын жоғарылату үшін. Верстак, қысқыш, плашка М6, плашкаұстағыш. t=1 мм, n=35 5 об  мин,беріліс- So=0,12мм  об 10 Дайындаманы шешу. Дайындаманы ң жарамдылығы н тексеру.   Штангенциркуль

8 слайд
