#1 слайд
Полимерлерді қайта өңдеуге дайындау әдістері 404 ХТОВ Ақберді Сымбат Нұрлыбекова Қырмызы Сапарбек Аяжан Хамзина Алия

1 слайд

#2 слайд

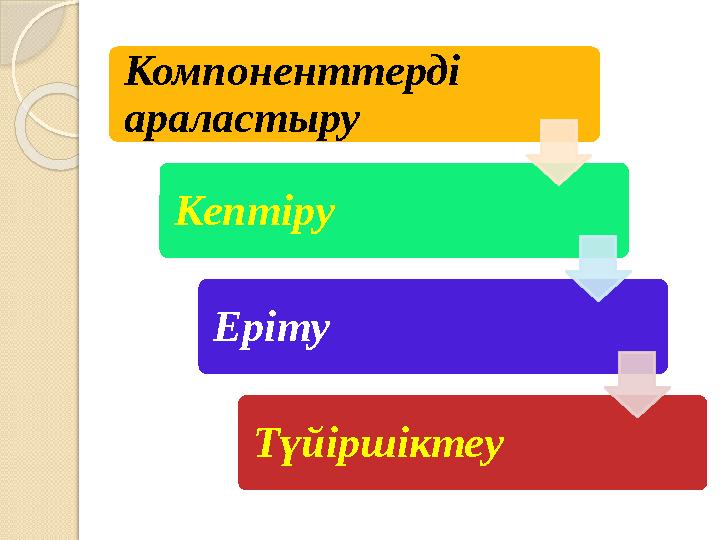

Компоненттерді араластыру Кептіру Еріту Түйіршіктеу

2 слайд

#3 слайд

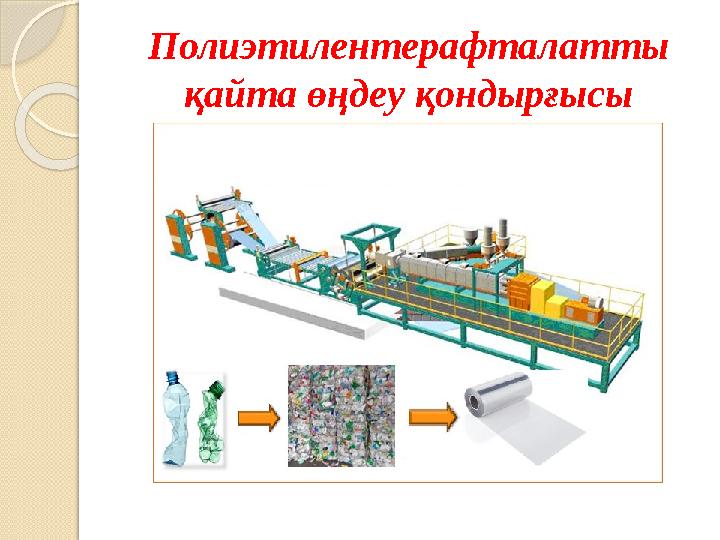

Полиэтилентерафталатты қайта өңдеу қондырғысы

3 слайд

#4 слайд
Полимерлерді араластыруға арналған өнеркәсіптік араластырғыштар Миксер - араластырғыштар Барабанды араластырғыштар Вертикалды шнекті араластырғыштар

4 слайд

#5 слайд

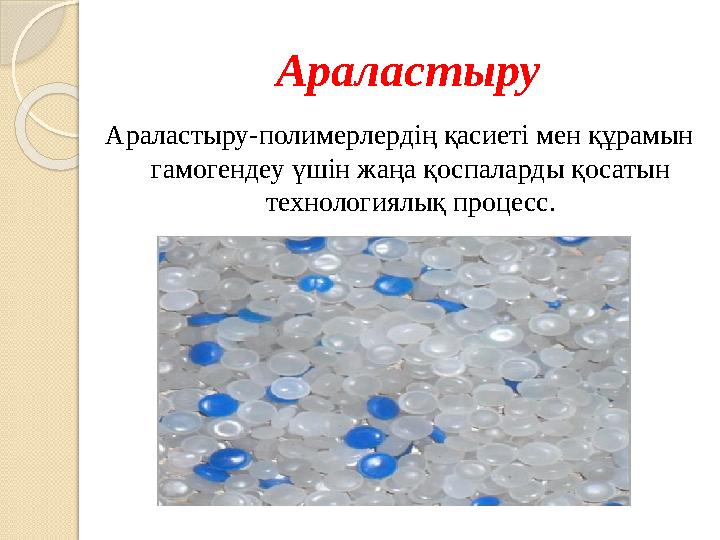

Араластыру Араластыру-полимерлердің қасиеті мен құрамын гамогендеу үшін жаңа қоспаларды қосатын технологиялық процесс.

5 слайд

#6 слайд

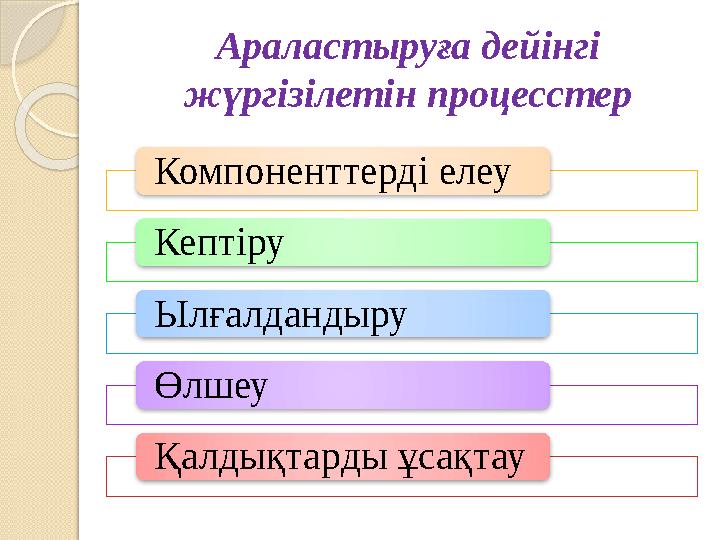

Араластыруға дейінгі жүргізілетін процесстер Компоненттерді елеу Кептіру Ылғалдандыру Өлшеу Қалдықтарды ұсақтау

6 слайд

#7 слайд

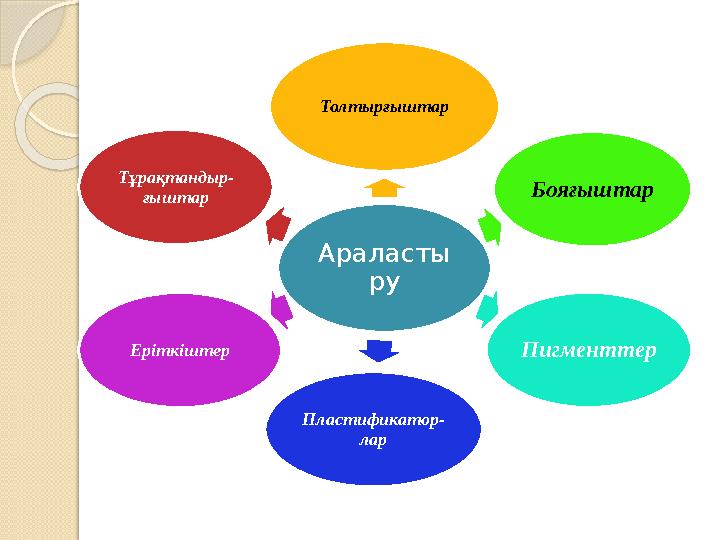

Араласты ру Толтырғыштар Бояғыштар Пигменттер Пластификатор- лар Еріткіштер Тұрақтандыр- ғыштар

7 слайд

#8 слайд
Барабанды араластырғыштар Араластыру – полимердің қасиеттерін өзгертіп, оның композициясын гомогендеу үшін қосу үшін қолданылатын тхнологиялық процесс. Полимерді толықтырғыш, бояғыш немесе басқа да қатты заттармен және өндірістегі екіншілік шикізатпен араластыру барабанды араластырғыштарда жүргізіледі.

8 слайд

#9 слайд

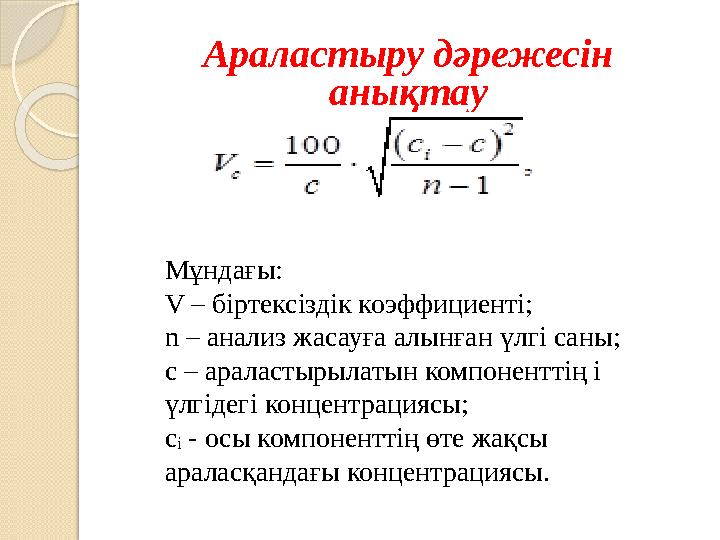

Араластыру дәрежесін анықтау Мұндағы: V – біртексіздік коэффициенті; n – анализ жасауға алынған үлгі саны; с – араластырылатын компоненттің і үлгідегі концентрациясы; сᵢ - осы компоненттің өте жақсы араласқандағы концентрациясы.

9 слайд

#10 слайд

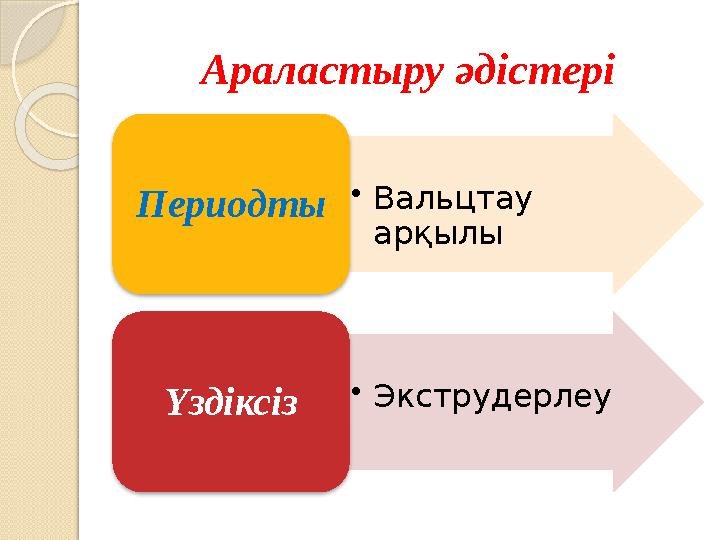

Араластыру әдістері •Вальцтау арқылы Периодты •Экструдерлеу Үздіксіз

10 слайд

#11 слайд
КЕПТІРУ

11 слайд

#12 слайд

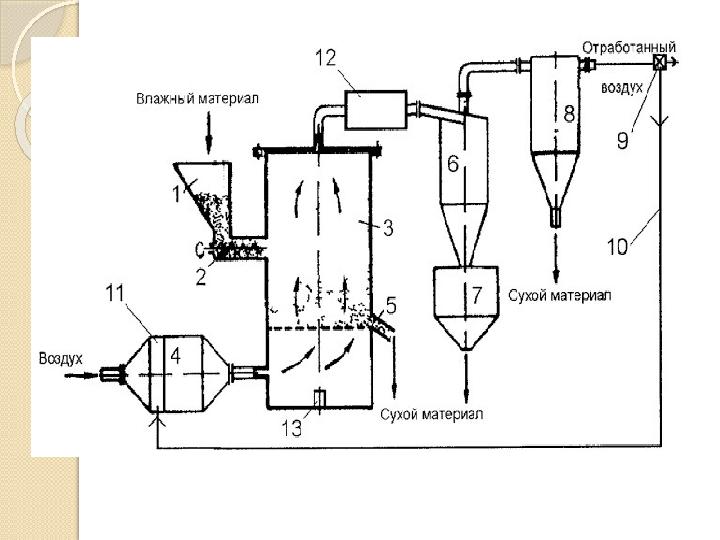

12 слайд

#13 слайд
Материал Влажность допустимая % Условия предварительной сушки Т,  0  С Время, ч Полистирол (ПС) н 75 2-3* Поликарбонат (ПК) ≤ 0,007 120 18-24 Полисульфон (ПСФ) ≤ 0,01 120 12-20 Полиэтилен высокой плотности (ПЭВП) н 85 1-2* Полиэтилен низкой плотности (ПЭНП) н 75 1-2* Полипропилен (ПП) н 90 1-2* Полиамид (ПА-12) ≤ 0,01 85 20-24 Полиамид (ПА-610) ≤ 0,01 85 22-24 Полиамид (ПА-6) ≤ 0,01 90 22-24 Полиамид (ПА-66) ≤ 0,01 90 24-26 Сополимеры формальдегида (СФ) н 75 4-5* Полиэтилентерефталат (ПЭТФ) ≤ 0,01 120 8-9 Полибутилентерефталат (ПБТФ) ≤ 0,01 120 8-9

13 слайд

#14 слайд

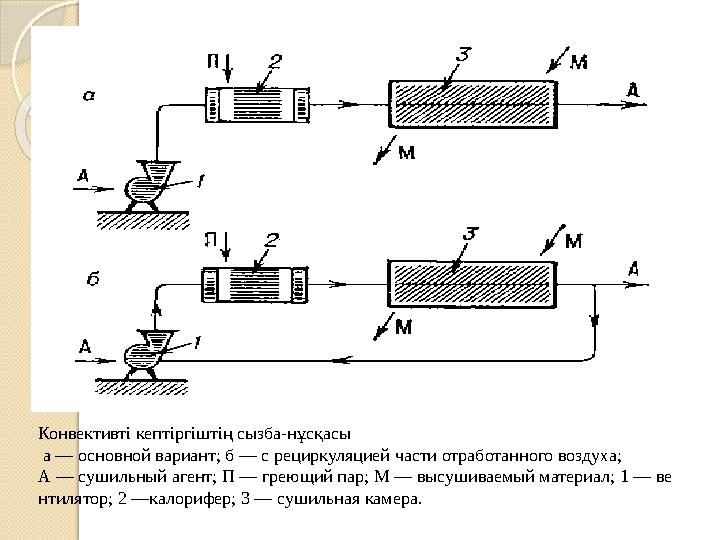

Конвективті кептіргіштің сызба-нұсқасы а — основной вариант; б — с рециркуляцией части отработанного воздуха;  А — сушильный агент; П — греющий пар; М — высушиваемый материал; 1 — ве нтилятор; 2 —калорифер; 3 — сушильная камера.

14 слайд

#15 слайд

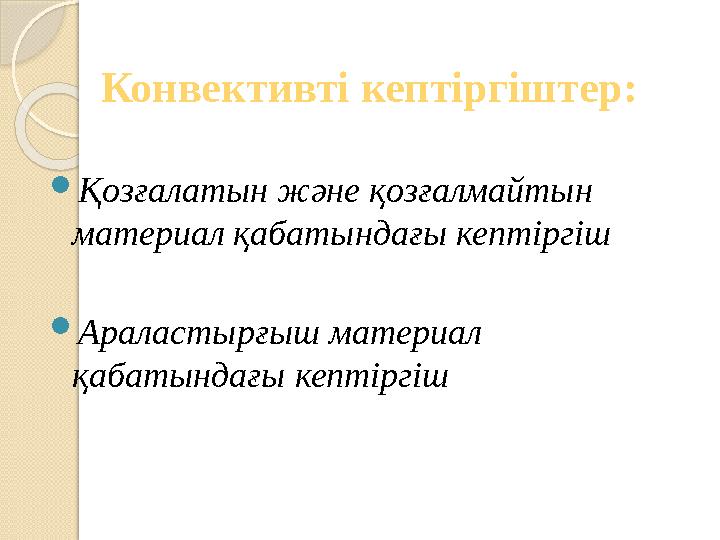

Конвективті кептіргіштер: Қозғалатын және қозғалмайтын материал қабатындағы кептіргіш Араластырғыш материал қабатындағы кептіргіш

15 слайд

#16 слайд

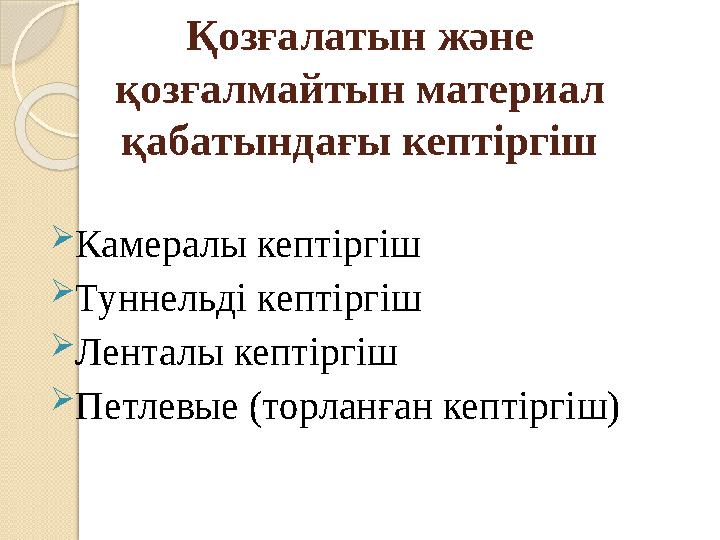

Қозғалатын және қозғалмайтын материал қабатындағы кептіргіш Камералы кептіргіш Туннельді кептіргіш Ленталы кептіргіш Петлевые (торланған кептіргіш)

16 слайд

#17 слайд

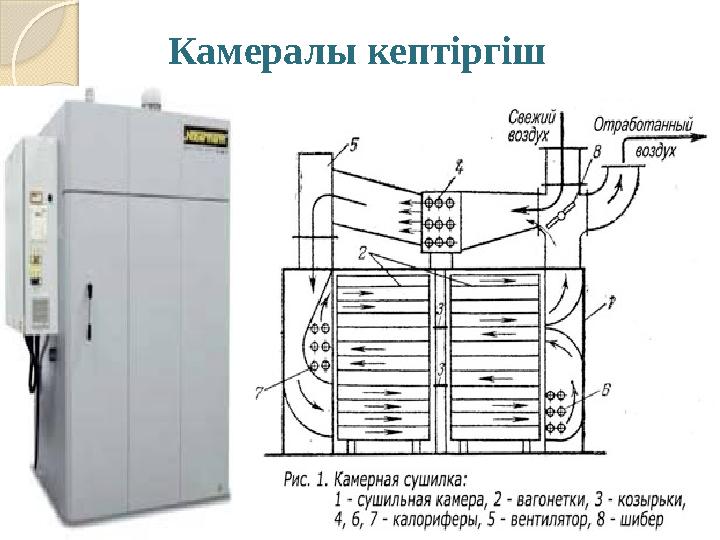

Камералы кептіргіш

17 слайд

#18 слайд

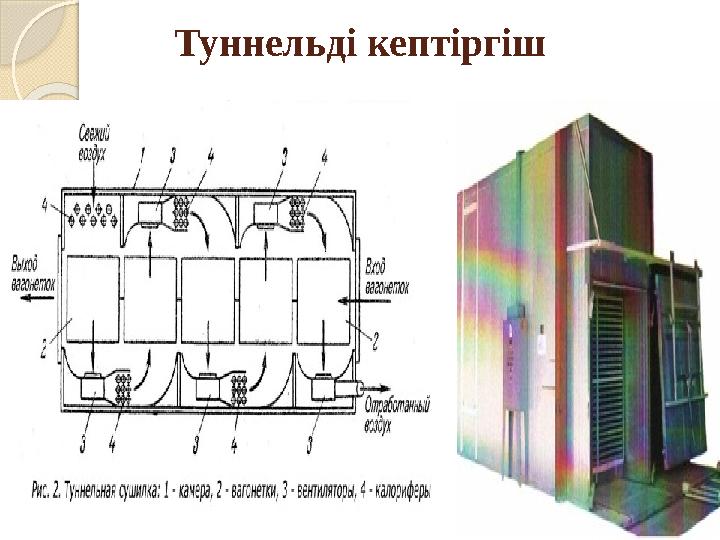

Туннельді кептіргіш

18 слайд

#19 слайд

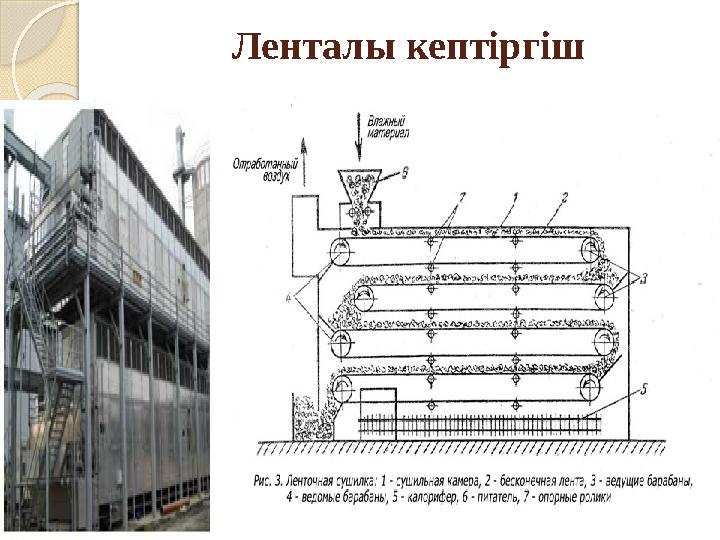

Ленталы кептіргіш

19 слайд

#20 слайд

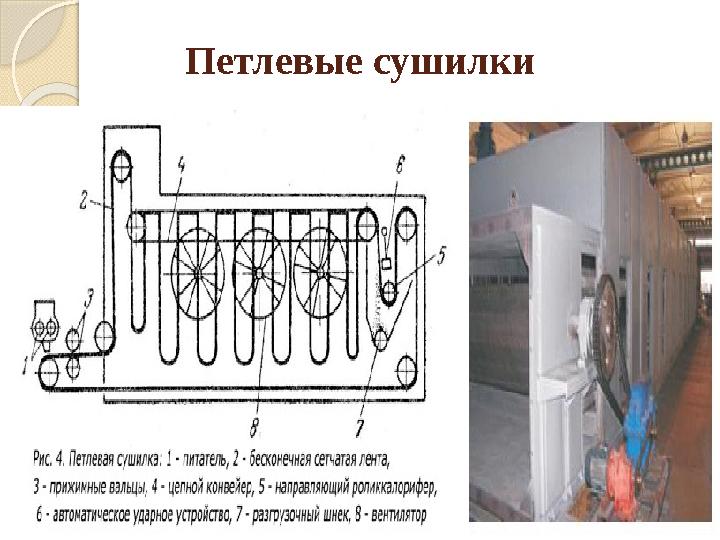

Петлевые сушилки

20 слайд

#21 слайд

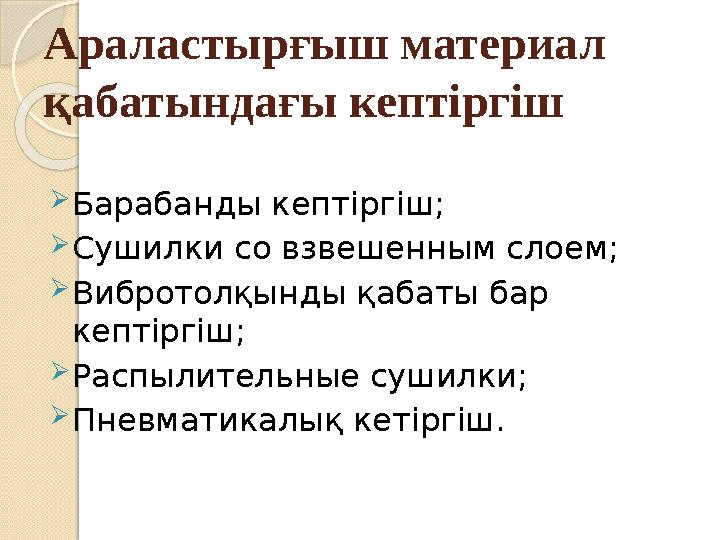

Араластырғыш материал қабатындағы кептіргіш Барабанды кептіргіш; Сушилки со взвешенным слоем; Вибротолқынды қабаты бар кептіргіш; Распылительные сушилки; Пневматикалық кетіргіш.

21 слайд

#22 слайд

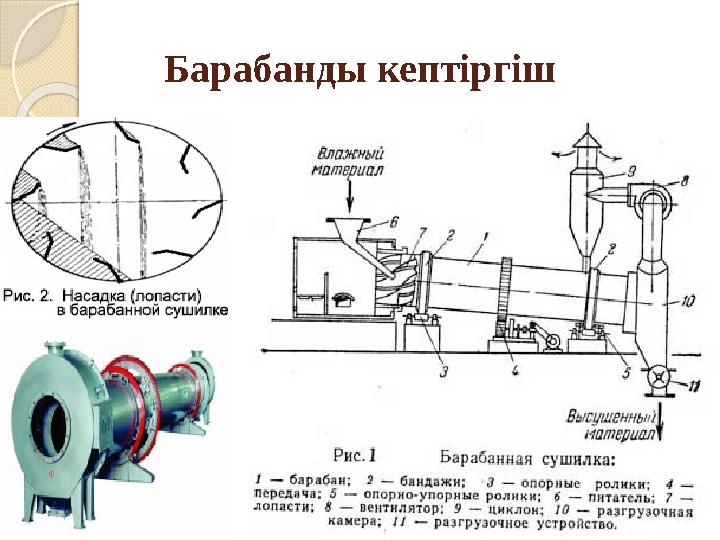

Барабанды кептіргіш

22 слайд

#23 слайд

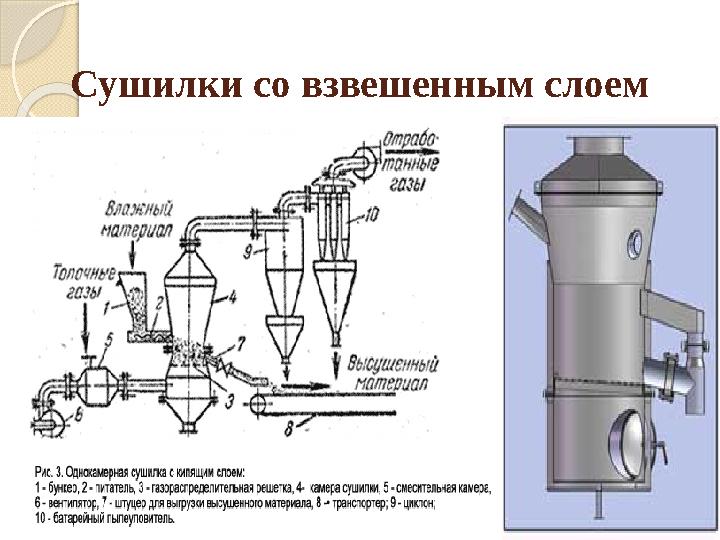

Сушилки со взвешенным слоем

23 слайд

#24 слайд

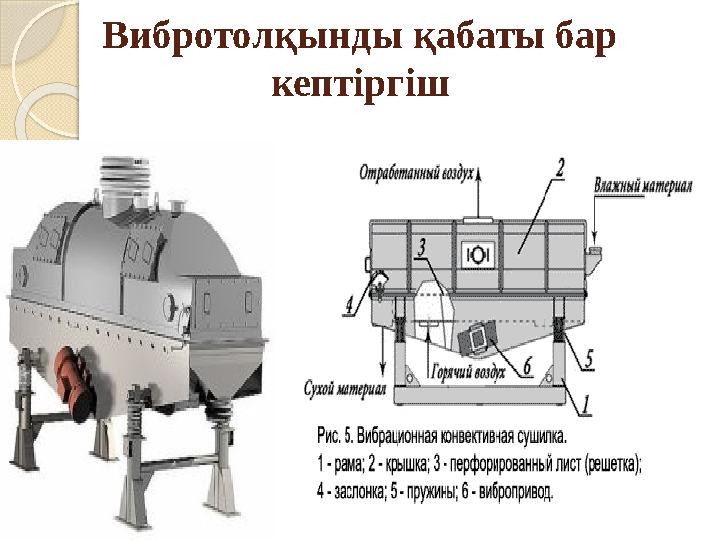

Вибротолқынды қабаты бар кептіргіш

24 слайд

#25 слайд

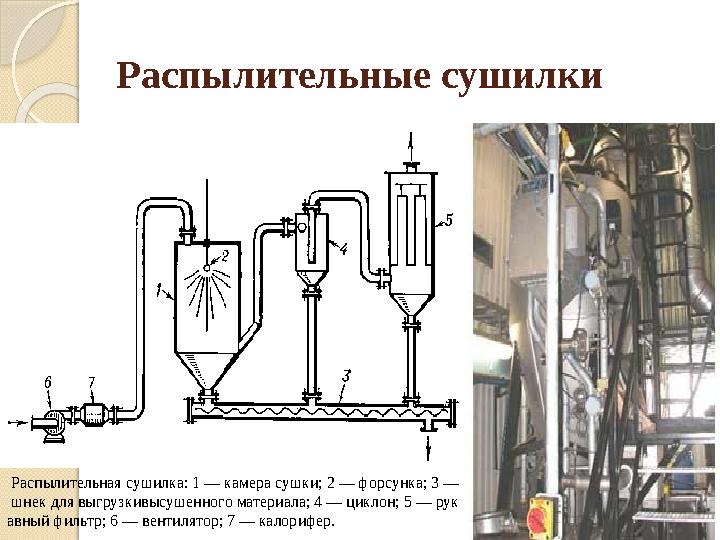

Распылительные сушилки  Распылительная сушилка: 1 — камера сушки; 2 — форсунка; 3 —  шнек для выгрузкивысушенного материала; 4 — циклон; 5 — рук авный фильтр; 6 — вентилятор; 7 — калорифер.

25 слайд

#26 слайд

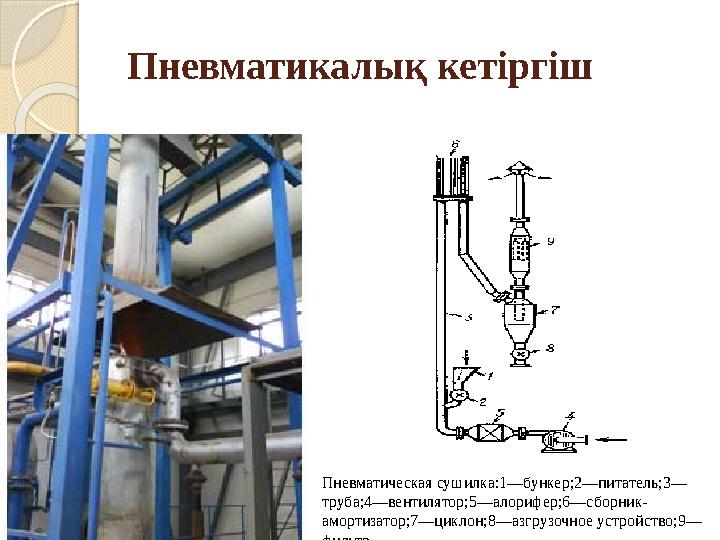

Пневматикалық кетіргіш Пневматическая сушилка:1—бункер;2—питатель;3— труба;4—вентилятор;5—алорифер;6—сборник- амортизатор;7—циклон;8—азгрузочное устройство;9— фильтр.

26 слайд

#27 слайд

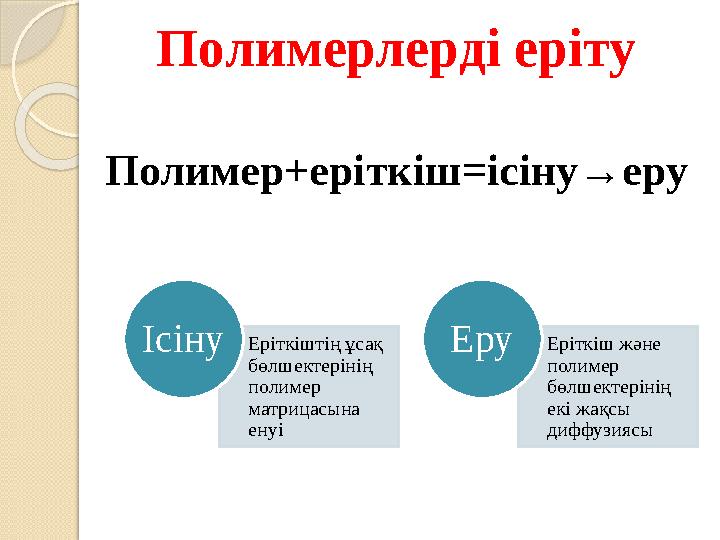

Полимерлерді еріту Полимер+еріткіш=ісіну→еру Еріткіштің ұсақ бөлшектерінің полимер матрицасына енуі Ісіну Еріткіш және полимер бөлшектерінің екі жақсы диффузиясы Еру

27 слайд

#28 слайд

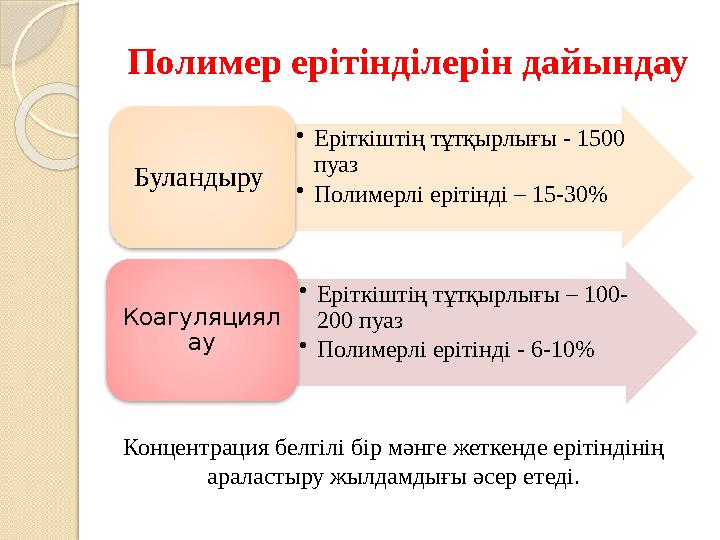

Полимер ерітінділерін дайындау •Еріткіштің тұтқырлығы - 1500 пуаз •Полимерлі ерітінді – 15-30% Буландыру •Еріткіштің тұтқырлығы – 100- 200 пуаз •Полимерлі ерітінді - 6-10% Коагуляциял ау Концентрация белгілі бір мәнге жеткенде ерітіндінің араластыру жылдамдығы әсер етеді.

28 слайд

#29 слайд

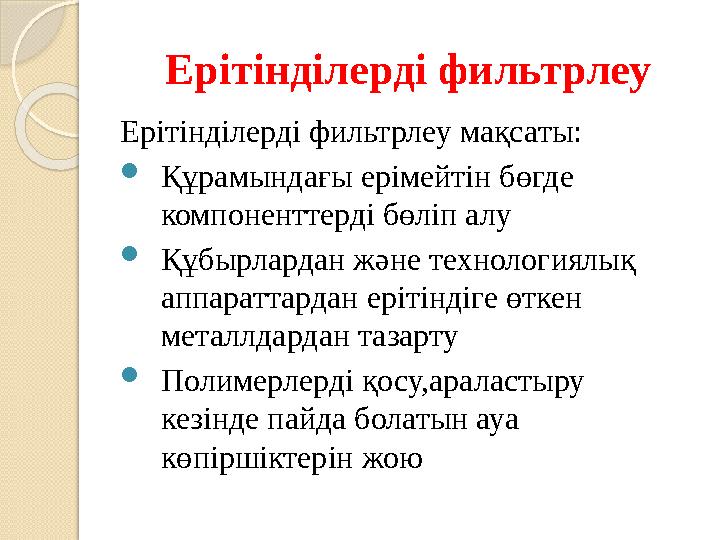

Ерітінділерді фильтрлеу Ерітінділерді фильтрлеу мақсаты: Құрамындағы ерімейтін бөгде компоненттерді бөліп алу Құбырлардан және технологиялық аппараттардан ерітіндіге өткен металлдардан тазарту Полимерлерді қосу,араластыру кезінде пайда болатын ауа көпіршіктерін жою

29 слайд

#30 слайд

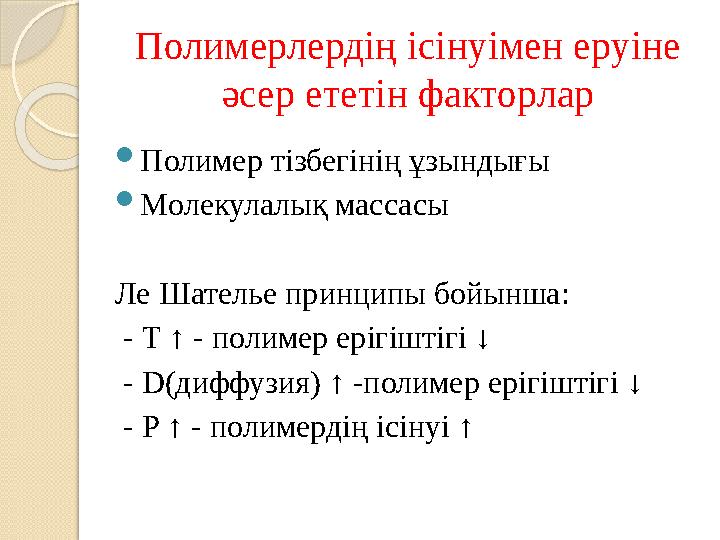

Полимерлердің ісінуімен еруіне әсер ететін факторлар Полимер тізбегінің ұзындығы Молекулалық массасы Ле Шателье принципы бойынша: - Т ↑ - полимер ерігіштігі ↓ - D(диффузия) ↑ -полимер ерігіштігі ↓ - Р ↑ - полимердің ісінуі ↑

30 слайд

#31 слайд

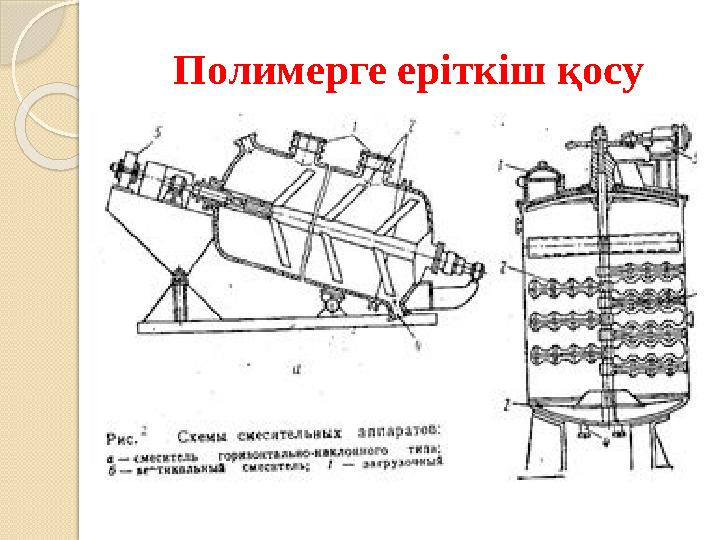

Полимерге еріткіш қосу

31 слайд

#32 слайд

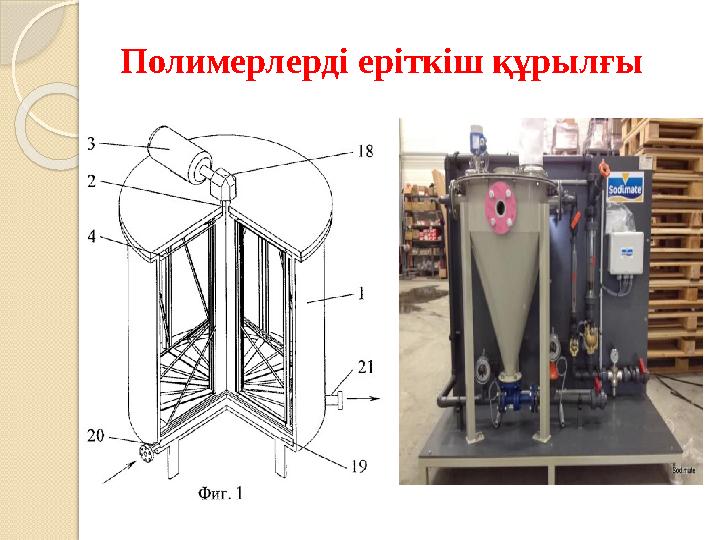

Полимерлерді еріткіш құрылғы

32 слайд

#33 слайд

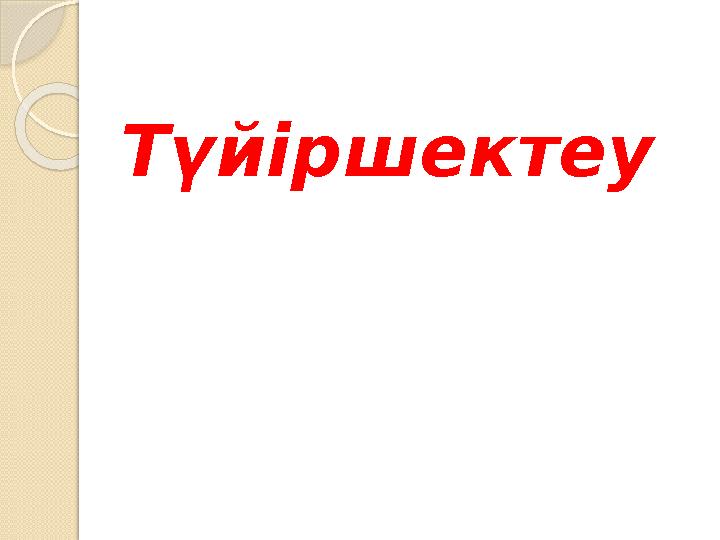

Түйіршектеу

33 слайд

#34 слайд

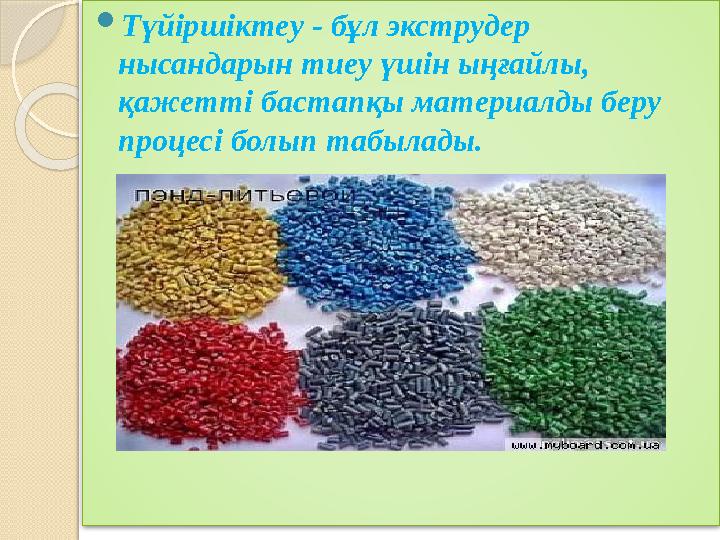

Түйіршіктеу - бұл экструдер нысандарын тиеу үшін ыңғайлы, қажетті бастапқы материалды беру процесі болып табылады.

34 слайд

#35 слайд

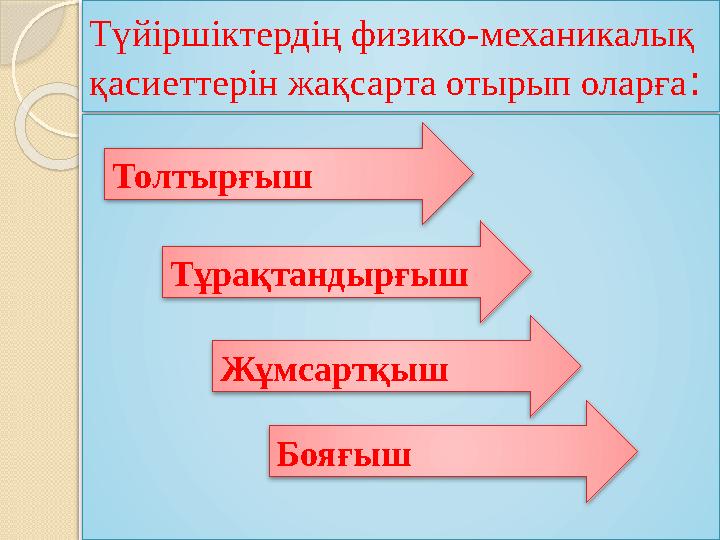

Түйіршіктердің физико-механикалық қасиеттерін жақсарта отырып оларға: Толтырғыш Тұрақтандырғыш Жұмсартқыш Бояғыш

35 слайд

#36 слайд

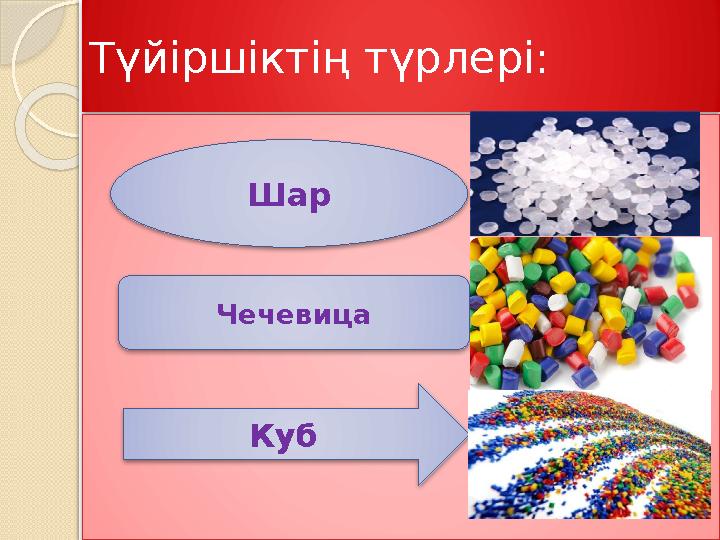

Түйіршіктің түрлері: Шар Чечевица Куб

36 слайд

#37 слайд
Линия грануляции стренгового типа Сызықты түйіршіктеу (грануляторы), әдетте, олардың құрамы бар: Дайындау және өнім жүйесі; экструдер; Сүзгі; Кесу құрылғысы; салқындату жүйесі; Қазақстан бойынша жүк тасымалдары жүйелер (пневматикалық). Дайын өнімді қабылдау жүйесі. Таблеткаларын үшін келесі кесу жүйелер бар: Стренговая; Сұйық сақина; Ыстық кесу. Таңдау кесу жүйесі өңделген полимердің қасиеттерін байланысты. Гранулятор жұмыс принципі: ПВХ, ПП, ПА, ПЭ, ПС, АБС түйіршіктерін алуға арналған:

37 слайд

#38 слайд

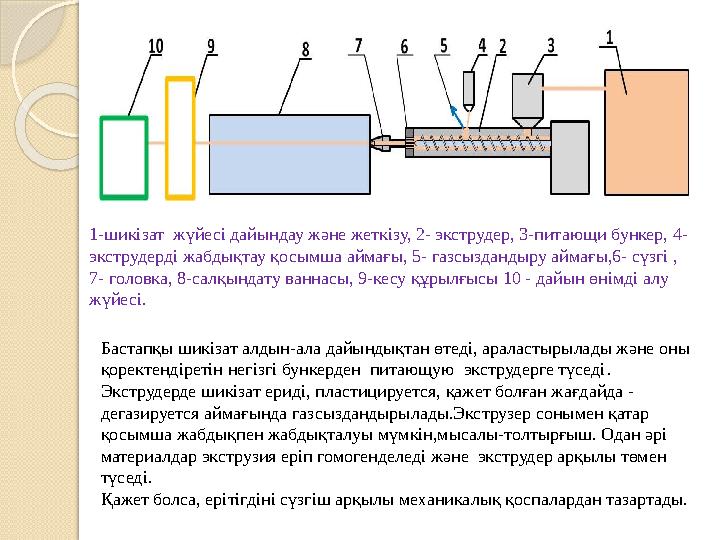

1-шикізат жүйесі дайындау және жеткізу, 2- экструдер, 3-питающи бункер, 4- экструдерді жабдықтау қосымша аймағы, 5- газсыздандыру аймағы,6- сүзгі , 7- головка, 8-салқындату ваннасы, 9-кесу құрылғысы 10 - дайын өнімді алу жүйесі. Бастапқы шикізат алдын-ала дайындықтан өтеді, араластырылады және оны қоректендіретін негізгі бункерден питающую экструдерге түседі. Экструдерде шикізат ериді, пластицируется, қажет болған жағдайда - дегазируется аймағында газсыздандырылады.Экструзер сонымен қатар қосымша жабдықпен жабдықталуы мүмкін,мысалы-толтырғыш. Одан әрі материалдар экструзия еріп гомогенделеді және экструдер арқылы төмен түседі. Қажет болса, ерітігдіні сүзгіш арқылы механикалық қоспалардан тазартады.

38 слайд

#39 слайд
Қолданылған әдебиеттер: http://www.origroup.ru/proekty/ 189-granulyatory-i-kompaundnry http://www.poliolefins.ru/stat/ polimer/699-polimerov.html http://filterpolimer.com.ua/ vidu_polimer/ http://www.findpatent.ru/patent/ 216/2169155.html

39 слайд
