Микропроцессорная система централизации МПЦ Ebilock-950 (Швеция). Эта система относится ко второму поколению компьютерных

ЭЦ стрелок и сигналов и может применяться на малых, средних и крупных станциях. Система является комбинированной, в ней микропроцессорные устройства обеспечивают выполнение и контроль взаимозависимостей стрелок и сигналов на станции, тестирование устройств и обеспечение безопасности движения поездов, а релейная аппаратура осуществляет непосредственное управление напольными устройствами. Система имеет центральные зависимости и маршрутное управление стрелками. На рис.1 приведена структурная схема такой системы МПЦ. МПЦ Ebilock-950 состоит из центрального компьютера, который имеет два процессора А и Б. Один из этих процессоров работает в реальном времени, другой находится в рабочем состоянии и является горячим резервом, готовым заменить первый при возникновении в нем неисправности. Центральный компьютер Ebilock-950 обеспечивает безопасность движения поездов на станции и выполняет команды ДСП. К центральному компьютеру подключены АРМ ДСП и АРМ ШН электромеханика. От ДСП в систему посредством клавиатуры или «мыши» поступают команды, связанные с поездной работой, а из системы на АРМ поступает информация о происходящих событиях на станции. Для этого используется монитор, где отображен план станции.

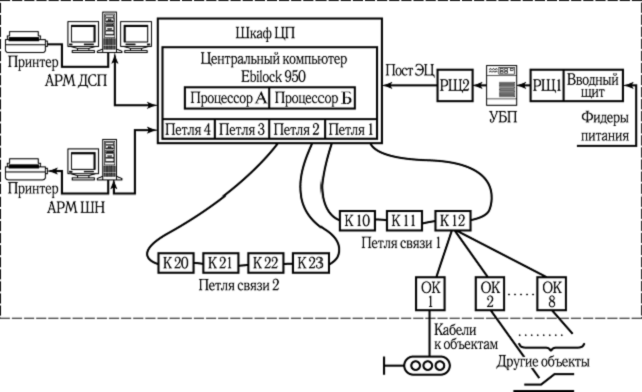

Рис. 1 Структурная схема системы МПЦ

Системный блок и монитор АРМ ДСП резервируются на случай неисправности основного. Все действия ДСП фиксируются и запоминаются компьютером. Спустя достаточно большое время можно воссоздать любую поездную ситуацию.

С АРМа ШН можно контролировать состояния напольных объектов, подключенных систем (АРМ ДСП, объектных контроллеров и др.), просмотреть электронную версию журналов событий, а также вывести на печать информацию о сбоях и неисправностях.

Для непосредственного управления станционными объектами служат объектные контроллеры ОК, которые подключаются к центральному компьютеру через петли связи и концентраторы К. Объектный контроллер принимает приказ от центрального компьютера, преобразует его в электрические сигналы для управления напольными устройствами. Сигналы, принятые от напольного оборудования, также преобразуются в сигналы контроля его состояния и через концентраторы передаются в центральный компьютер. Объектные контроллеры бывают различного назначения. Например, сигнальный контроллер управляет сигнальными показаниями и контролирует состояние светофорных ламп, стрелочный определяет состояние стрелки и управляет электродвигателем и т.д. Такая компьютерная централизация МПЦ выполняет все требования ПТЭ по обеспечению взаимозависимостей стрелок и сигналов и осуществляет обработку данных не допуская выполнения опасных команд, поступающих от системы управления и отображения. Только корректные команды от системы управления и отображения преобразуются в приказы и передаются на объекты управления (стрелки, сигналы, переездное оборудование, перегонные устройства и др.).
